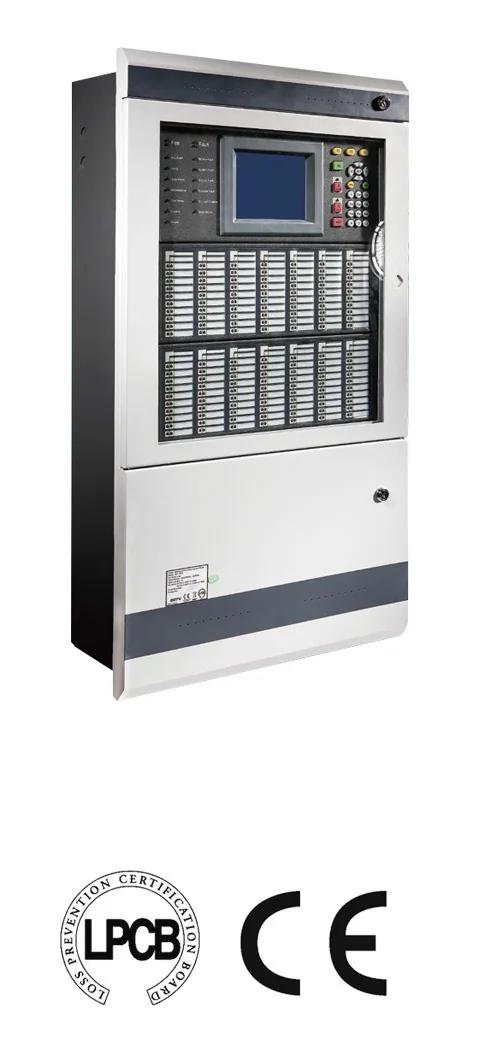

Trung tâm báo cháy địa chỉ 8 loop mở rộng, 242 địa chỉ/loop -IFP8+3LCIFP8 – GST có kiểm định/lưu thông

Trung tâm báo cháy 8 loop GST-IFP8 là cấu hình đầy khe của tủ địa chỉ mô-đun GST-IFP8: bộ tủ gồm tủ gốc (đã có 1 card LCIFP8) cộng 3 card LCIFP8 thêm, tổng 4 card loop, 8 loop Class A × 242 địa chỉ, tối đa 1.936 điểm thiết bị trong một tủ. Phiếu MISA của Thietbi114 ghi “-IFP8+3LCIFP8”, mã hãng là GST-IFP8. Tủ đạt EN 54-2, EN 54-4, chứng nhận LPCB, hàng bán ra có tem kiểm định/lưu thông theo quy định hiện hành.

Đây là tủ cho khu phức hợp: tổ hợp chung cư – thương mại – văn phòng, bệnh viện đa khoa tuyến tỉnh, khu công nghiệp có nhiều nhà xưởng dùng chung một trung tâm, khách sạn 4–5 sao trên 400 phòng. Khi công trình vượt 1.936 điểm, tủ không thêm loop được nữa mà ghép nhiều tủ GST-IFP8 thành mạng, mỗi tủ vẫn giữ 8 loop.

Giá bán tại Thietbi114: 63.846.000đ cho bộ tủ 8 loop trọn 4 card LCIFP8. Ắc quy, card mạng, card máy tính và phần mềm giám sát báo giá theo dự án.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng	GST-IFP8 (10104799) + 3 × LCIFP8 (20101304)
Cấu hình	Tủ gốc + 3 card LCIFP8 thêm = 4 card loop, đầy khe loop
Số loop	8 loop Class A — mức tối đa hãng công bố khi có card mạng
Tổng điểm	8 × 242 = 1.936 thiết bị địa chỉ
Vượt 1.936 điểm	Ghép mạng nhiều tủ: RS485 tối đa 32 tủ, CAN tối đa 100 (Class A) hoặc 240 tủ (Class B)
Vùng	999 vùng, 140 vùng có LED cháy/lỗi và nhãn
Màn hình / LED	LCD 15 dòng × 40 ký tự; 17 LED
Máy in nhiệt	Gắn sẵn, in ASCII; card P-9904 cho máy in USB ngoài
Điện áp vào	220/230 VAC, 50/60 Hz; 1 A; cầu chì 2 A
Ắc quy	24 V, tối đa 2 × 12 V/38 Ah (Yuasa NP38-12I), nội trở ≤0,7 Ω; sạc tối đa 27,6 V/2,1 A
Dòng tủ	Tĩnh đầy tải 1,4 A; cực đại 4,2 A
Loop	21–27 V xung; ≤300 mA/loop; cáp ≥1,0 mm² chống cháy, ≤1.000 m/vòng
Đầu ra	Chuông 1 A/24 V; 3 đầu ra giám sát 24 VDC (EOL 4k7); lỗi NO/NC 24 VDC/1 A
Bộ nhớ	999 sự kiện cháy + 999 sự kiện chung (user manual bản đại lý)
Tiêu chuẩn	EN 54-2:1997+A1:2006, EN 54-4; LPCB
Bảo vệ / môi trường	IP30 trong nhà; 0 ~ +40 °C; RH ≤95%
Kích thước / khối lượng	484 (W) × 850 (H) × 191 (D) mm; 25,4 kg chưa ắc quy

Cấu hình và mở rộng

Tủ 8 loop đã hết khe loop; mọi mở rộng tiếp theo là mạng và giao tiếp:

• Card mạng (bắt buộc khi ghép tủ, chiếm 1 khe riêng ngoài Loop3/Loop4): P-9945A RS485 Class A tối đa 32 tủ, mỗi vòng ≤1.200 m; P-9965A CAN Class A tối đa 100 tủ; P-9965 CAN Class B ≤112 nút mỗi đoạn, tới 240 tủ với relay/hub, ≤3.000 m.
• Phòng điều khiển: P-9935 nối máy tính chạy GSTGMC3.0 (1 trạm + 8 máy khách từ xa) cho tủ chủ; GST-NRP00 kèm card mạng cho chốt bảo vệ từng tòa; P-9945RP cho bảng lặp.
• BMS tòa nhà: P-9935ModBus — Modbus RTU, quản lý tới 120.758 thiết bị và 999 vùng theo datasheet card.
• In: P-9904 cho máy in USB ngoài khi nhật ký nhiều.
• Bản nhỏ hơn cùng dòng: 2 loop, 4 loop, 6 loop; card lẻ LCIFP8.
• Thiết bị loop: DI-9102E, DI-9103E, DI-9105E, DI-9204E, I-9403, DI-9301E, DC-9503E, P-9903; lập trình địa chỉ với P-9910B.

Danh mục tủ báo cháy tại Thietbi114.

Khu phức hợp: một tủ 8 loop hay nhiều tủ nhỏ nối mạng

Tổ hợp 2 tháp chung cư 30 tầng + khối đế thương mại 4 tầng + 3 tầng hầm thường rơi vào 2.500–3.500 điểm, vượt 1.936 của một tủ. Có hai cách: mỗi tháp một tủ GST-IFP8 8 loop đặt tại phòng kỹ thuật tháp đó, khối đế và hầm một tủ 4–6 loop, ba tủ nối vòng RS485 bằng P-9945A (≤1.200 m mỗi vòng) và đặt GST-NRP00 tại chốt bảo vệ cổng chính; hoặc một tủ 8 loop duy nhất cho toàn khu nếu tổng điểm dưới 1.936. Đội ngũ kỹ thuật PCCC Thietbi114 nghiêng về phương án nhiều tủ khi các tòa cách nhau trên 200 m, vì loop 1.000 m không đủ chạy từ phòng tủ chung sang tòa xa và mỗi tòa vận hành độc lập khi tuyến mạng gặp sự cố.

Nếu chọn một tủ 8 loop, chia loop theo tháp và theo cụm tầng (mỗi loop 8–10 tầng chung cư khoảng 200 điểm), giữ loop riêng cho hầm xe và khối đế thương mại vì hai khu này hay sửa chữa và dùng nhiều đầu báo nhiệt, module điều khiển quạt tăng áp, hút khói. 999 vùng đủ để mỗi tầng mỗi tháp là một vùng, 140 vùng đầu (có LED) nên dành cho các tầng hầm, khối đế và tầng kỹ thuật.

Lắp đặt: 4 card loop đặt địa chỉ tăng dần từ dưới lên, card mạng cắm khe riêng, chạy Device Learn từng loop rồi mới đấu mạng; tủ 25,4 kg chưa ắc quy 2 × 38 Ah nên giá đỡ và tường treo phải đủ chịu tải.

Sản phẩm liên quan: Ắc quy 12V-18Ah WP18-12SHR dùng cho tủ báo cháy · Ắc quy 12V-20Ah WP20-12N dùng cho tủ báo cháy.

Câu hỏi thường gặp

Bộ tủ 8 loop GST-IFP8 có bao nhiêu card LCIFP8?

4 card: 1 card lắp sẵn trong tủ gốc và 3 card thêm. Tổng 8 loop × 242 = 1.936 địa chỉ, là mức tối đa hãng công bố cho tủ có card mạng.

Vượt 1.936 điểm thì làm thế nào?

Không thêm loop được nữa; ghép nhiều tủ GST-IFP8 thành mạng bằng card P-9945A (32 tủ), P-9965A (100 tủ) hoặc P-9965 (240 tủ), mỗi tủ giữ 8 loop.

Tủ 8 loop có tem kiểm định/lưu thông không?

Có. GST-IFP8 đạt EN 54-2, EN 54-4 và LPCB; hàng Thietbi114 giao kèm tem kiểm định/lưu thông theo quy định hiện hành.

Khu phức hợp nhiều tòa nên dùng một tủ hay nhiều tủ?

Các tòa cách nhau trên 200 m hoặc tổng trên 1.936 điểm nên dùng mỗi tòa một tủ rồi nối mạng; dưới mức đó và cùng một khối thì một tủ 8 loop đủ.

Có xem toàn bộ hệ nhiều tủ trên một màn hình không?

Được: tủ chủ lắp card P-9935 nối máy tính chạy GSTGMC3.0, hiển thị sơ đồ mặt bằng của toàn mạng và cho tối đa 8 máy khách xem từ xa.
