Đầu báo nhiệt địa chỉ DI-9103E – GST có kiểm định/lưu thông

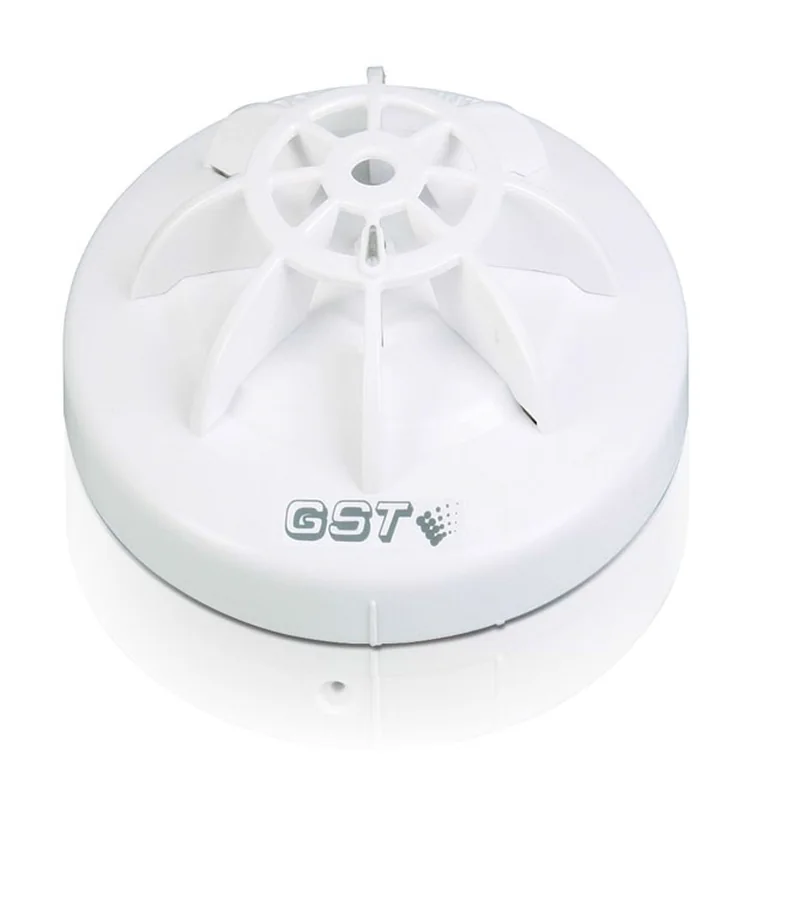

Đầu báo nhiệt địa chỉ DI-9103E của GST là đầu báo nhiệt kết hợp gia tăng và cố định, Ø100 mm, gắn đế DB-01 và nối 2 dây vào loop tủ GST100, GST200N hoặc GST-IFP8. Khác đầu nhiệt thường chỉ có một ngưỡng, DI-9103E cho phép chọn ba cấp A1R, A2S, BS ngay tại công trình bằng bộ lập trình cầm tay, chiếm 1 địa chỉ, dòng tĩnh ≤0,6 mA. Hàng có tem kiểm định/lưu thông, giá 589.000đ (đế DB-01 báo kèm).

Thiết bị dành cho bếp nhà hàng, gara, phòng giặt, kho có hơi nước hoặc bụi làm đầu báo khói báo giả, và cho phòng máy phát, lò hơi nơi nhiệt nền cao tới 65°C mà đầu nhiệt cấp A không chịu nổi. Nhà thầu chỉ cần nhập một mã hàng rồi cài cấp khác nhau cho từng vị trí.

Thông số lấy từ datasheet DS10106289 và manual DI-9103E trên gst.com.cn bản 2026.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 V (16–28 V)
Dòng tĩnh	≤0,6 mA
Dòng báo động	≤1,5 mA không đèn báo phòng; ≤3,5 mA có đèn báo phòng
Địa chỉ	Điện tử, cài bằng P-9910B; dải 1~242
Cấp nhiệt	3 cấp chọn tại hiện trường: A1R (mặc định), A2S, BS
Nhiệt độ tác động cố định điển hình	A1: 58°C; A2: 62°C; B: 77°C
Nhiệt độ môi trường cho phép	A1/A2: -10 đến +50°C; B: -10 đến +65°C
Mã cài cấp (Function-4)	2 = A1R, 3 = A2S, 5 = BS; 130/131/133 = cấp tương ứng kèm tắt LED polling
Ngõ ra đèn báo phòng	Phân cực, điện trở nối tiếp 10 kΩ, dòng tối đa 2,0 mA
Tiêu chuẩn/chứng nhận	EN 54-5; LPCB
Cấp bảo vệ	IP2X
Độ ẩm	≤95% RH không ngưng tụ
Kích thước	Ø100 mm; cao 53,3 mm kèm đế
Khoảng lỗ bắt	45–75 mm
Khối lượng	≈110 g
Vật liệu	ABS
Đầu dây trên đế DB-01	Cực 1 và 3 loop không phân cực; cực 2 (+), 4 (−) đèn báo phòng; cáp chống cháy ≥1,0 mm²

A1R, A2S hay BS: chọn cấp theo nhiệt nền, không theo thói quen

Ký hiệu cấp theo EN 54-5 gồm chữ cái chỉ ngưỡng và hậu tố chỉ cách phản ứng. A1R là cấp mặc định: ngưỡng cố định điển hình 58°C kèm chức năng gia tăng (R = rate of rise), phản ứng khi nhiệt tăng nhanh dù chưa chạm 58°C. A2S ngưỡng 62°C, chỉ tĩnh (S = static), không dùng gia tăng nên hợp với nơi nhiệt dao động mạnh theo ca như bếp mở cửa lò. BS ngưỡng 77°C, chỉ tĩnh, chịu nhiệt nền tới 65°C, dành cho phòng máy phát, lò hơi, sấy.

Sai lầm hay gặp là để mặc định A1R cho mọi vị trí rồi than báo giả ở bếp: nhiệt tăng đột ngột khi mở lò kích chức năng gia tăng. Ngược lại đặt BS cho hành lang chung cư thì ngưỡng 77°C quá cao, phát hiện muộn. Nguyên tắc thực dụng: đo hoặc ước lượng nhiệt cao nhất lúc vận hành bình thường, chọn cấp có nhiệt môi trường cho phép cao hơn mức đó, ưu tiên hậu tố R khi nhiệt nền ổn định.

Vì cấp được ghi vào đầu báo chứ không ghi ở tủ, hồ sơ hoàn công phải kê rõ địa chỉ nào cài cấp nào; đội vận hành sau này đọc lại được bằng P-9910B: bấm Test rồi Up để xem mã cấp hiện tại.

Cài cấp bằng Function-4 và các mã 130/131/133

Trình tự trên P-9910B: kẹp Z1/Z2 vào cực 1 và 3, mở khóa bằng mật khẩu, vào Function-4 và nhập 2 (A1R), 3 (A2S) hoặc 5 (BS), bấm Program; màn hình hiện P là ghi thành công, E là lỗi. Nếu vị trí cần tắt LED nháy polling, chẳng hạn phòng ngủ khách sạn, nhập 130/131/133 thay cho 2/3/5, đầu báo vẫn giữ đúng cấp nhiệt nhưng LED chỉ sáng khi báo cháy.

Địa chỉ cài riêng ở chế độ ghi địa chỉ thông thường, dải 1~242, mỗi đầu chiếm một địa chỉ. Đầu báo cần cấp nguồn tối thiểu 10 giây trước khi test; test bằng nam châm áp vào vùng test hoặc hơ máy sấy vào thermistor tới khi tủ hiện địa chỉ báo cháy.

Đầu nhiệt không thay đầu khói, nhưng ghép đôi thì đáng tiền

Đầu nhiệt chỉ phản ứng khi ngọn lửa đã tỏa nhiệt đủ lên trần, chậm hơn đầu khói trong cháy âm ỉ. Hãng khuyến nghị kết hợp cả hai ở khu vực quan trọng: DI-9102E bắt khói sớm, DI-9103E xác nhận nhiệt, và tủ GST lập trình logic hai đầu cùng báo mới xuất lệnh chữa cháy để tránh xả nhầm. Ở bếp, gara, phòng giặt thì dùng riêng DI-9103E vì đầu khói ở đó báo giả nhiều hơn báo thật.

Ngõ ra đèn báo phòng trên cực 2/4 cho phép treo đèn C-9314P ngoài cửa phòng kín để bảo vệ biết phòng nào đang báo mà không cần mở cửa; ngõ ra có phân cực và giới hạn 2 mA, nên dùng dây khác màu để tránh đấu ngược.

Tương thích và phụ kiện đi kèm

Tủ: GST100, GST200-2, GST200N-2, GST-IFP8. Đế DB-01 đặt riêng; nơi cần cách ly ngắn mạch dùng đế DC-9504E cùng dòng E.

Bộ lập trình P-9910B để cài địa chỉ và cấp nhiệt; đèn báo phòng C-9314P; ghép cặp với đầu báo khói DI-9102E ở khu vực quan trọng.

Bản đầu nhiệt thường cùng nguyên lý cho hệ zone là DC-9103E, bản chống nổ là DC-9103(IS). Danh mục báo cháy địa chỉ.

Câu hỏi thường gặp

DI-9103E tác động ở bao nhiêu độ?

Tùy cấp đã cài: A1 khoảng 58°C, A2 khoảng 62°C, B khoảng 77°C. Cấp A1R còn phản ứng khi nhiệt tăng nhanh dù chưa tới ngưỡng.

Lắp trong phòng máy phát nóng 60°C được không?

Được nếu cài cấp BS: nhiệt môi trường cho phép tới 65°C, ngưỡng tác động 77°C. Cấp A1/A2 chỉ chịu tới 50°C.

Đổi cấp nhiệt bằng cách nào?

Dùng P-9910B, mở khóa, vào Function-4 nhập 2 (A1R), 3 (A2S) hoặc 5 (BS); nhập 130/131/133 nếu muốn tắt LED polling kèm theo.

Giá đã gồm đế chưa?

Chưa. Đế DB-01 hoặc đế cách ly DC-9504E đặt riêng; đầu báo lắp xoay khớp dấu A–B–C trên đế.

Có nên dùng đầu nhiệt thay đầu khói cho hành lang?

Không. Hành lang nên dùng đầu khói; đầu nhiệt dành cho bếp, gara, nơi hơi và bụi làm đầu khói báo giả, hoặc ghép cặp với đầu khói để xác nhận.
