Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-4 – Hochiki

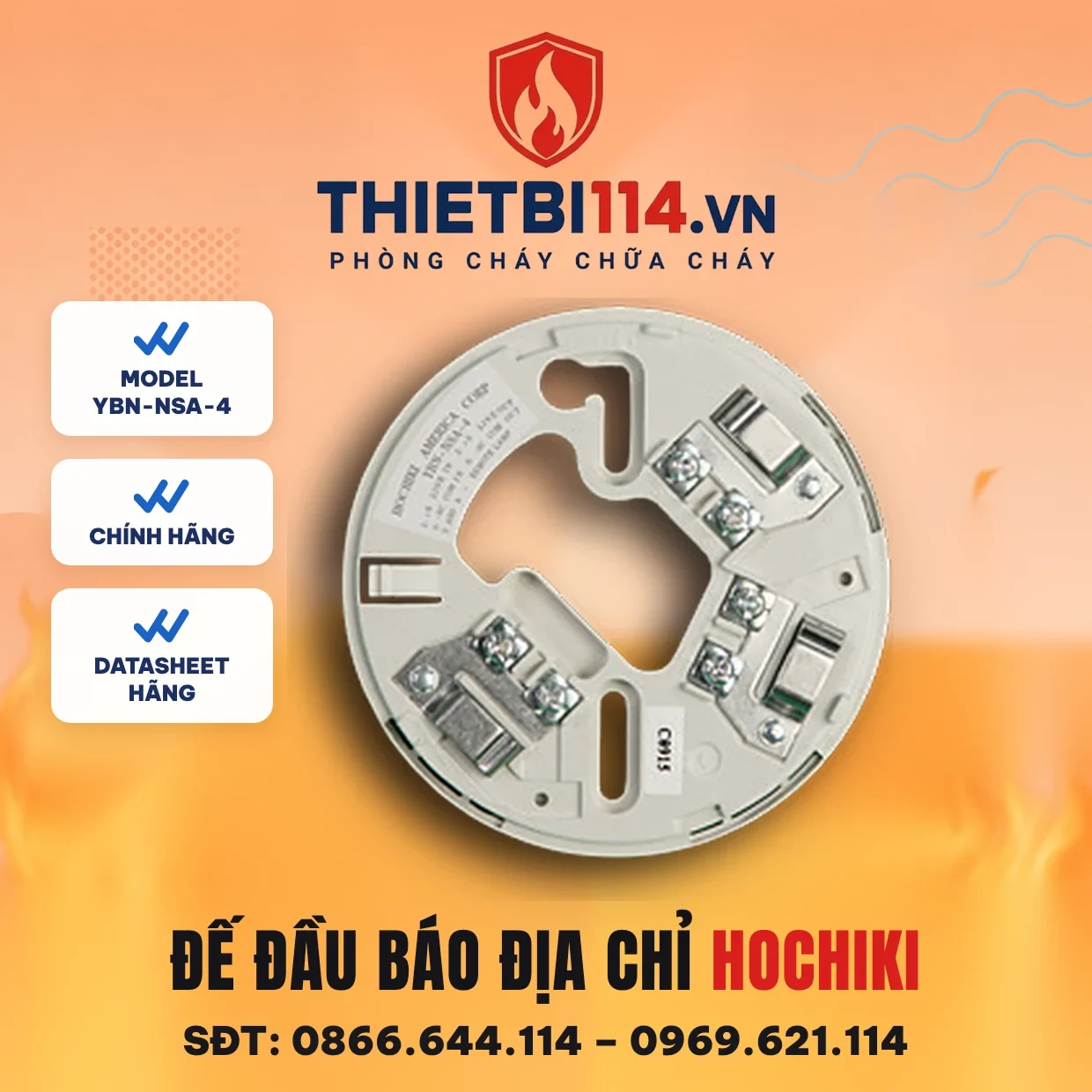

Đế đầu báo địa chỉ 4 inch YBN-NSA-4 Hochiki — model YBN-NSA-4 — là đế 4 inch không linh kiện điện tử cho đầu báo địa chỉ analog dòng NS của Hochiki America. Đế dùng cầu đấu vít, giữ liên tục loop khi tháo đầu báo và có khóa chống tháo đầu báo.

Ảnh bìa: đế đầu báo analog trong catalogue HAP UL V.9 (trang 10).

Thông số kỹ thuật YBN-NSA-4

(Theo datasheet đế analog của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	YBN-NSA-4
Loại	Đế 4 inch, không linh kiện, cầu đấu vít
Hộp âm	Hộp bát giác 3 inch
Vật liệu	PC/ABS màu ngà
Ngõ ra đèn báo phụ	Tối đa 8 mA
Đầu báo tương thích	ALG-V, ALK-V, ALK-D, AIE-EA, ATG-EA, ATJ-EA, ALN-V, ACA-V
Chứng nhận	UL, ULC, CSFM

YBN-NSA-4 hay YBN-NSA-47?

YBN-NSA-47 là đế 4 inch bản 7th Edition, bắt buộc cho đầu báo ALO-V. YBN-NSA-4 dùng cho các đầu báo analog trong danh sách trên, ví dụ ATJ-EA. Hãng không công bố thông số điện riêng cho YBN-NSA-4.

Đầu báo, đế và nút ấn địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Đầu báo khói địa chỉ ALO-V (7th UL)	1.719.500đ
Đầu báo nhiệt gia tăng địa chỉ ATJ-EA	1.445.000đ
Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-47 (7th UL)	242.500đ
Nút ấn báo cháy địa chỉ DCP-AMS	2.416.500đ

Lắp sai đế thì chuyện gì xảy ra

Đế là phần ít tiền nhất trong một điểm báo cháy nhưng lại quyết định điểm đó có chạy đúng hay không. Ba tình huống dưới đây gặp thường xuyên khi cải tạo hệ cũ.

Ba tình huống hay gặp ngoài công trường

• Ghép đầu báo đời mới lên đế đời trước: hãng chỉ liệt kê ALO-V với nhóm đế dòng “7”, nên ghép vào YBN-NSA-4 là ra ngoài danh sách tương thích đã công bố, dù về cơ khí vẫn vặn khớp.
• Nhầm đế thường với đế địa chỉ: đế thường NS4-100 cũng tròn, cũng 4 inch, cũng lắp hộp bát giác 3 inch, nhưng dành cho đầu báo thường 2 dây.
• Bấm khóa chống tháo quá sớm: lẫy nhựa nằm sau lưng đầu báo, bẻ ra là khóa, và lúc còn đang dò lại địa chỉ thì việc mở khóa rất mất thời gian.

Vì sao đế giữ liên tục loop lại quan trọng

Cầu đấu vít của YBN-NSA-4 duy trì đường loop khi nhấc đầu báo ra khỏi đế. Nhờ đó có thể hạ từng đầu báo xuống lau buồng quang mà các địa chỉ nằm sau nó vẫn liên lạc bình thường với tủ. Đặc tính này khác hẳn đế của dòng an toàn tia lửa, vốn làm hở đường dây ngay khi đầu báo rời đế.

Tra nhanh đế theo đầu báo

Đầu báo	Đế 4 inch dùng được
ALO-V	Chỉ YBN-NSA-47 và nhóm đế dòng 7
ATJ-EA	YBN-NSA-4 hoặc YBN-NSA-47
ALG-V, ALK-V, ALK-D, AIE-EA, ATG-EA, ALN-V, ACA-V	YBN-NSA-4 theo datasheet 10/2014

Do bên trong không có linh kiện điện tử, hãng không công bố thông số điện riêng cho đế này; mọi giới hạn dòng và điện áp đều lấy theo đầu báo lắp lên trên. Sơ đồ đấu dây chỉ ghi ngõ đèn báo phụ cấp tối đa 8 mA. Vỏ PC/ABS màu ngà, rất mỏng, bắt vào hộp bát giác 3 inch — nên chốt loại hộp âm ngay từ lúc đi ống trên trần thạch cao để khỏi phải khoét lại.

Câu hỏi thường gặp

YBN-NSA-4 dùng cho đầu báo nào?

Datasheet 10/2014 liệt kê ALG-V, ALK-V, ALK-D, AIE-EA, ATG-EA, ATJ-EA, ALN-V, ACA-V.

ALO-V lắp trên đế YBN-NSA-4 được không?

Hãng không liệt kê ALO-V với đế YBN-NSA-4; ALO-V dùng đế YBN-NSA-47 hoặc các đế dòng 7.

Đế YBN-NSA-4 lắp vào hộp nào?

Hộp âm bát giác 3 inch.

Giá YBN-NSA-4 Hochiki bao nhiêu?

Giá bán lẻ trên web là 273.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
