Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-47 (7th UL) – Hochiki

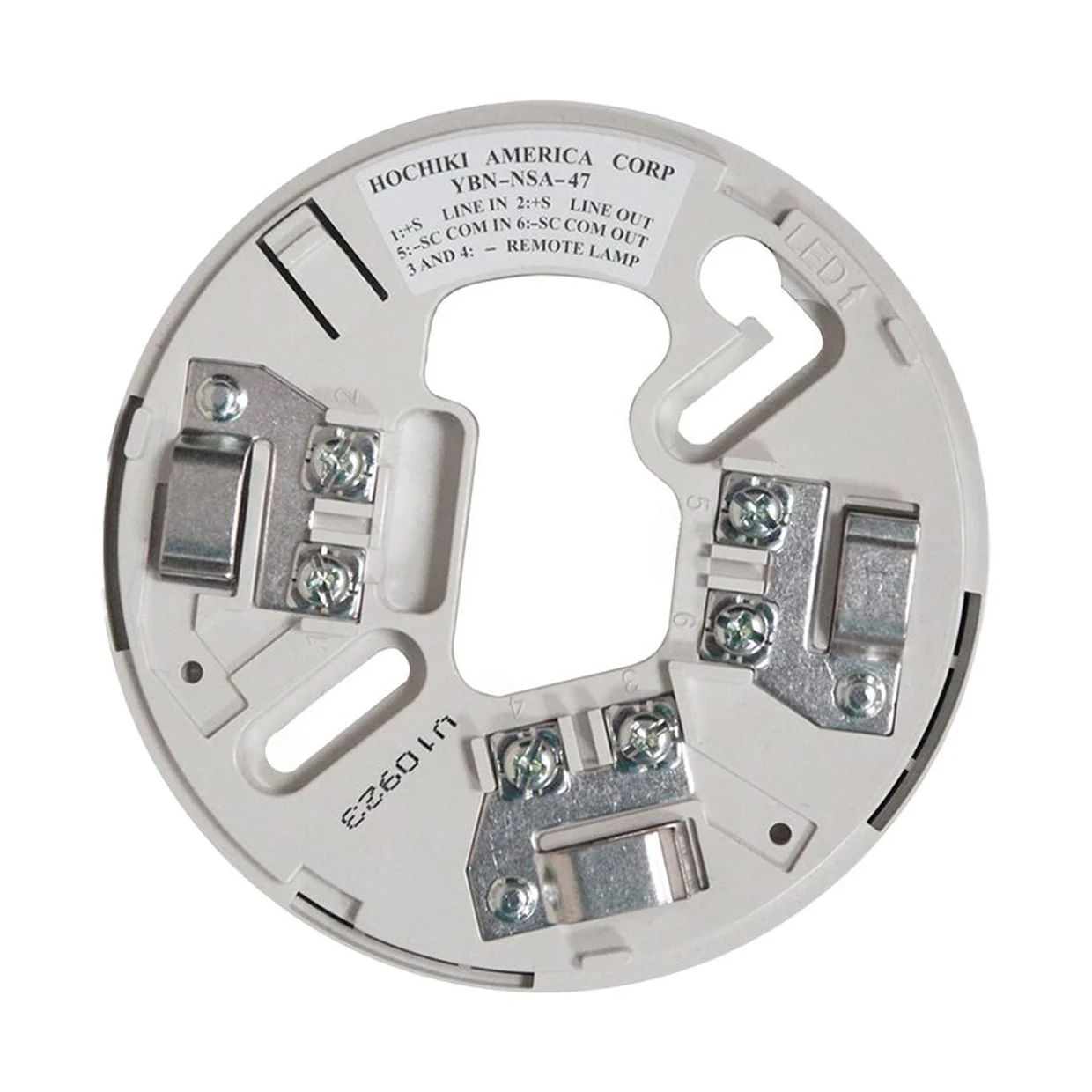

Đế đầu báo địa chỉ 4 inch YBN-NSA-47 Hochiki — model YBN-NSA-47 — là đế 4 inch không linh kiện điện tử cho đầu báo địa chỉ analog dòng NS của Hochiki America. Đế dùng cầu đấu vít, giữ liên tục loop khi tháo đầu báo và có khóa chống tháo đầu báo.

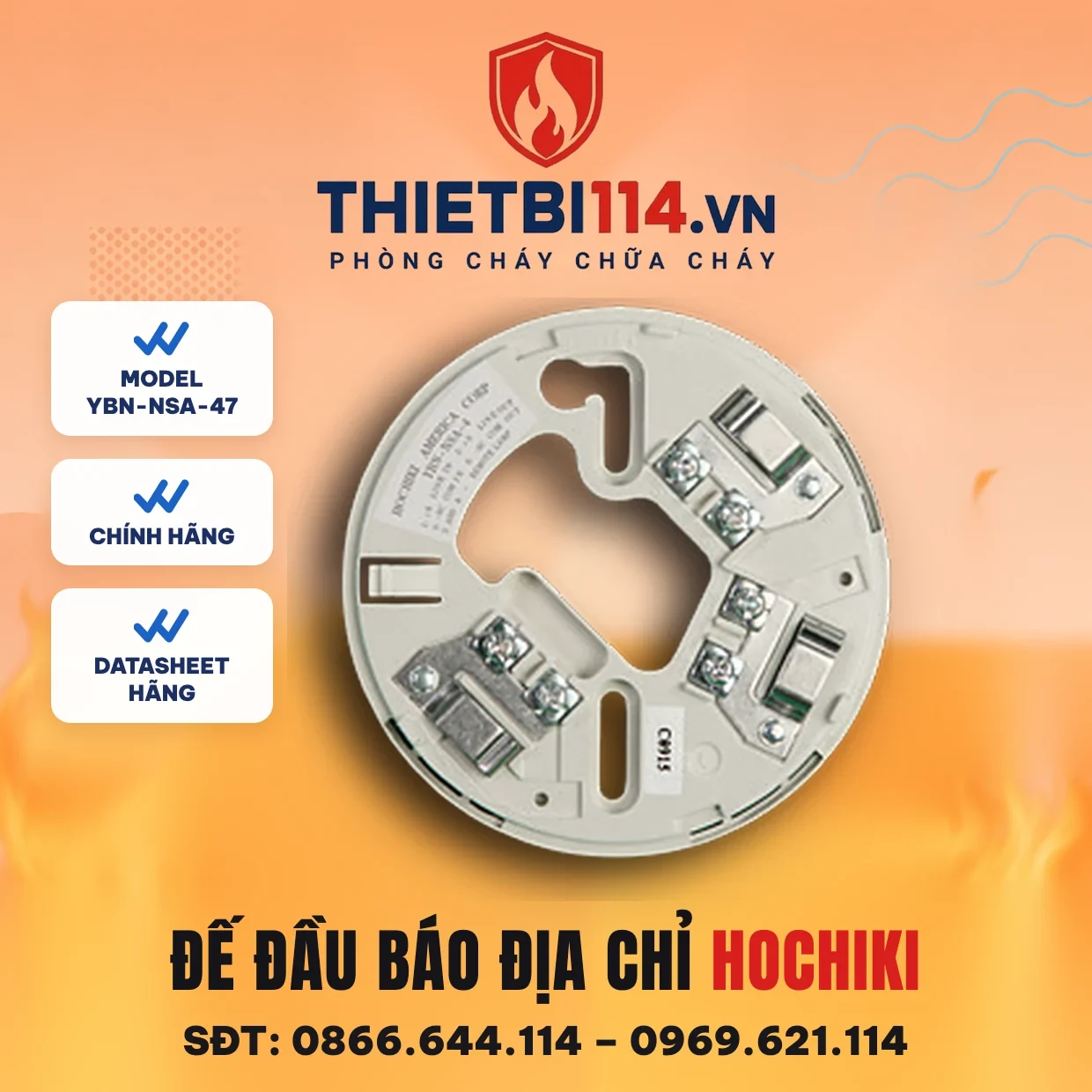

Ảnh bìa: đế đầu báo analog trong catalogue HAP UL V.9 (trang 10).

Thông số kỹ thuật YBN-NSA-47

(Theo datasheet đế analog của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	YBN-NSA-47 (7th Edition)
Loại	Đế 4 inch, không linh kiện, cầu đấu vít
Điện áp tối đa	41 V DC
Dòng báo động tối đa	30 mA
Dòng LED báo phụ tối đa	9,6 mA (đèn RAI-LED)
Nhiệt độ làm việc	−10 °C ~ 50 °C
Kích thước	Ø105 × 8 mm
Hộp âm	Hộp bát giác 3 inch
Điện trở dây tổng	Dưới 50 Ω
Vật liệu	PC/ABS màu ngà
Đầu báo tương thích	ALO-V, ACE-V, ACA-V, ACD-V, ACC-V, ATJ-EA, ATG-EA, ALN-V, ALK-D, ALK-V, ALG-V, AIE-EA
Chứng nhận	UL, CSFM

Vì sao ALO-V cần đế YBN-NSA-47?

Đầu báo khói ALO-V đạt UL 268 phiên bản 7 chỉ được hãng liệt kê với đế dòng 7th Edition. YBN-NSA-47 cũng tương thích các đầu báo analog đời trước như ATJ-EA, nên dùng được chung cho cả hệ.

Đế gắn được trực tiếp lên thành ống gió hoặc hộp điện tương thích khi dùng đầu báo trong ống gió theo hướng dẫn lắp đặt.

Đầu báo, đế và nút ấn địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Đầu báo khói địa chỉ ALO-V (7th UL)	1.719.500đ
Đầu báo nhiệt gia tăng địa chỉ ATJ-EA	1.445.000đ
Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-4	273.000đ
Nút ấn báo cháy địa chỉ DCP-AMS	2.416.500đ

Đèn báo phụ, dây dẫn và ống gió

Khi nào cần kéo đèn báo phụ

Đầu báo nằm trong phòng kín, phòng máy chủ, kho lạnh hay trên trần giả đều có chung một vấn đề: người trực không nhìn thấy đèn trên thân thiết bị. Ngõ ra dành cho đèn báo phụ RAI-LED trên đế giải quyết việc này, với dòng cấp tối đa 9,6 mA. Đèn phụ nên đặt ngoài cửa phòng, ở tầm mắt, kèm nhãn ghi phòng nào để đội ứng trực không phải mở từng cửa đi tìm.

Giới hạn điện trở dây và điện

Tổng điện trở đường dây phải dưới 50 Ω, tính theo cỡ dây 14 – 18 AWG trong hướng dẫn lắp đặt. Về điện, đế chịu tối đa 41 V DC và dòng báo động tối đa 30 mA; hai con số này bao trùm cả nhóm đầu báo analog lắp lên, từ ALO-V tới ATJ-EA.

Lắp trực tiếp lên thành ống gió

Theo hướng dẫn lắp đặt, đế bắt thẳng lên thành ống gió hoặc lên hộp điện tương thích khi làm đầu báo ống gió. Bản thân đế chỉ dày 8 mm, đường kính 105 mm, lắp hộp bát giác 3 inch. Dải nhiệt độ làm việc −10 °C ~ 50 °C, lưu kho −20 °C ~ +60 °C, đủ cho việc để vật tư tại công trường trước ngày lắp.

Danh mục kiểm tra lúc bàn giao

• Siết lại toàn bộ cầu đấu vít sau khi rung lắc thử, dây đơn cứng dễ lỏng theo thời gian.
• Tháo thử một đầu báo để xác nhận những địa chỉ còn lại vẫn báo về tủ.
• Đối chiếu nhãn địa chỉ dán trên đế với danh sách điểm in ra từ tủ.
• Bật thử để xác nhận đèn báo phụ sáng đúng phòng, không lẫn sang phòng bên cạnh.

Câu hỏi thường gặp

YBN-NSA-47 khác YBN-NSA-4 thế nào?

YBN-NSA-47 là bản 7th Edition, tương thích thêm ALO-V và các đầu báo đời mới; YBN-NSA-4 là đế đời trước, không liệt kê ALO-V.

Đế YBN-NSA-47 có ngõ ra đèn báo phụ không?

Có, cấp tối đa 9,6 mA cho đèn báo phụ RAI-LED.

Kích thước đế YBN-NSA-47?

Đường kính 105 mm, dày 8 mm, lắp hộp bát giác 3 inch.

Giá YBN-NSA-47 Hochiki bao nhiêu?

Giá bán lẻ trên web là 242.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
