Nút ấn báo cháy địa chỉ DCP-AMS – Hochiki có kiểm định/lưu thông

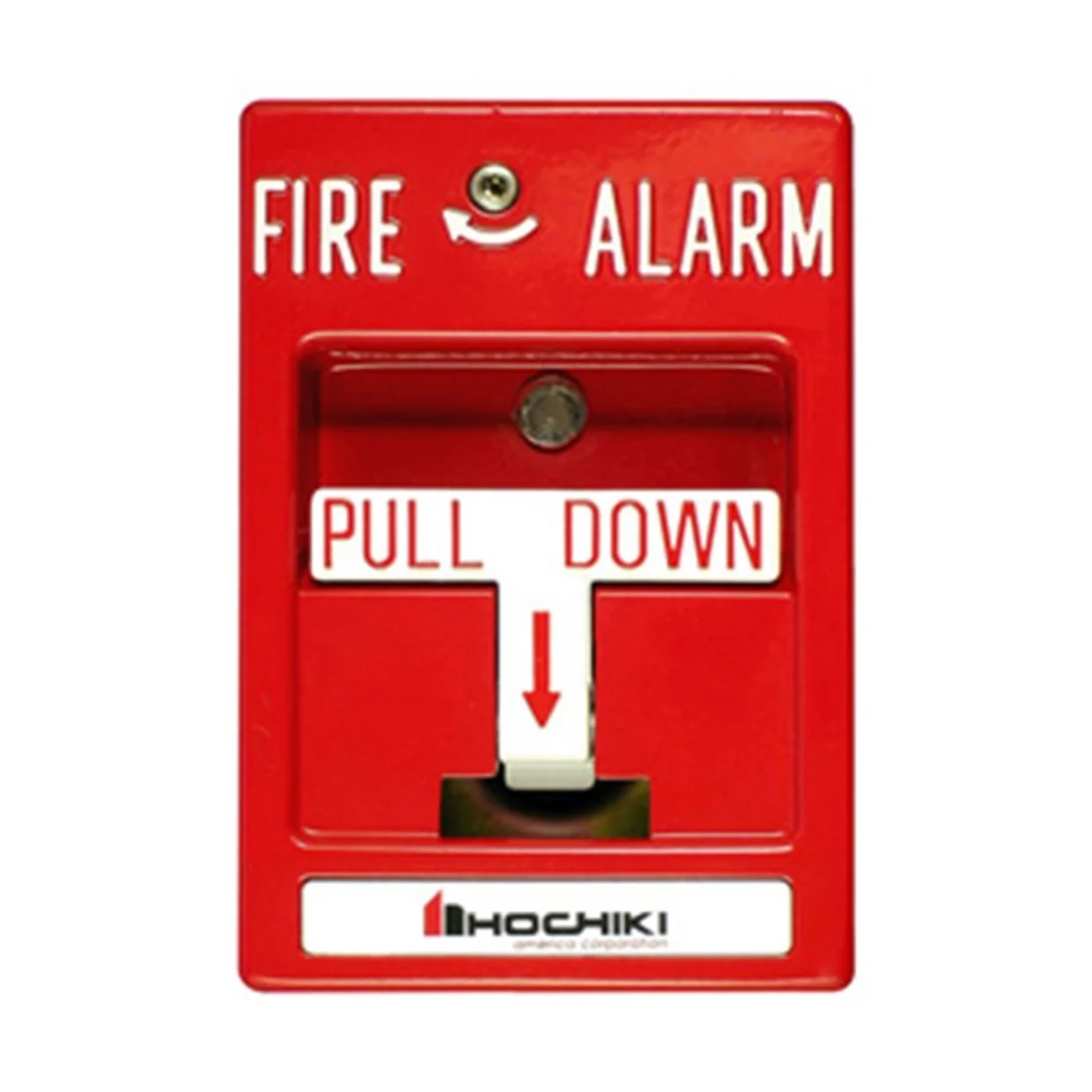

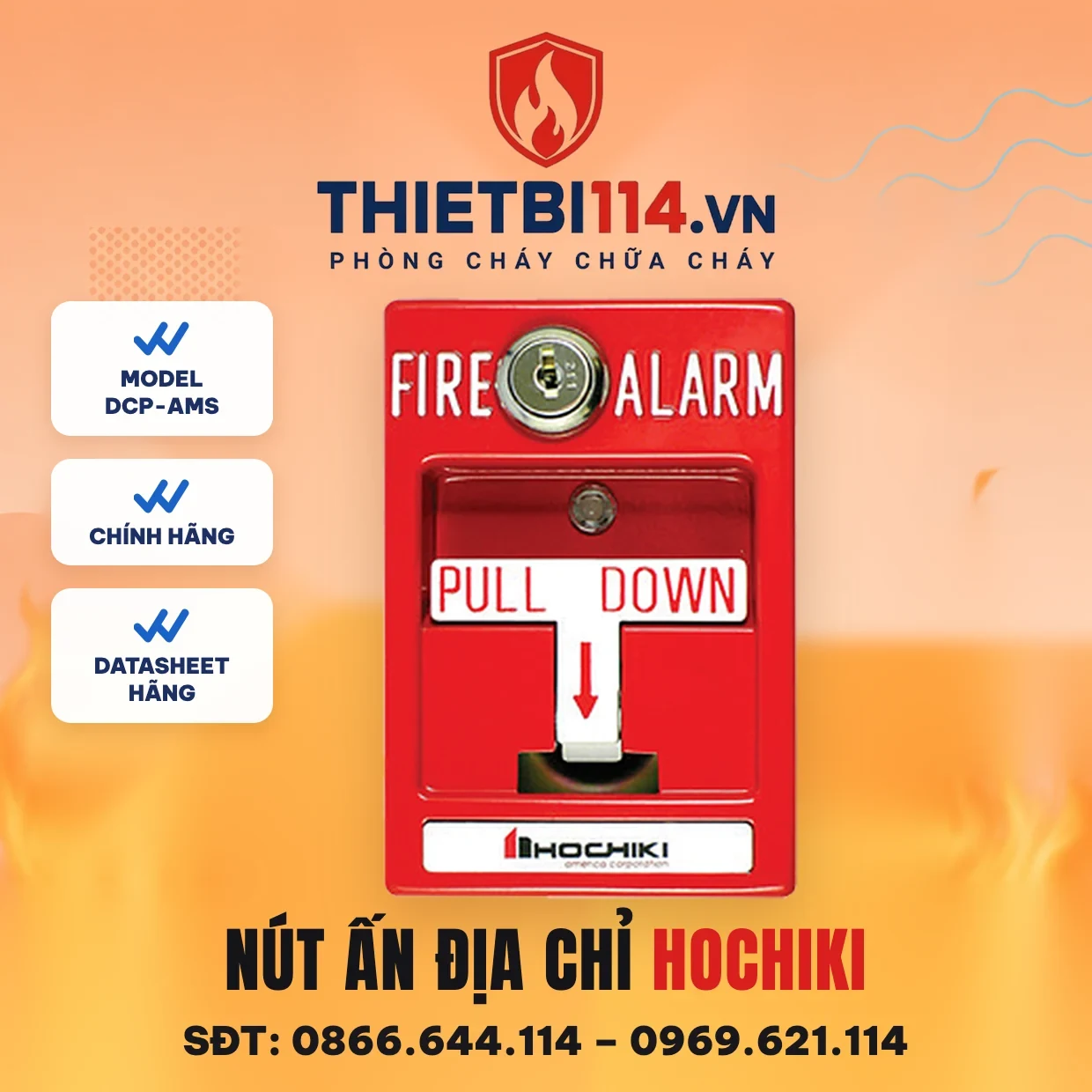

Nút ấn báo cháy địa chỉ DCP-AMS Hochiki — model DCP-AMS — là nút kéo báo cháy khẩn cấp địa chỉ của Hochiki America, vỏ thép sơn đỏ, tích hợp mạch địa chỉ DCP, kéo xuống 1 thao tác, reset bằng khóa lục giác. Tay kéo không trở về trạng thái chờ nếu chưa reset bằng khóa.

Thông số kỹ thuật DCP-AMS

(Theo datasheet DCP-AMS Series của Hochiki America (09/2012); giá bán lẻ theo web Thietbi114)

Model	DCP-AMS (1 thao tác, khóa lục giác)
Điện áp loop	17 ~ 41 V DC
Dòng tiêu thụ	550 µA điển hình · 660 µA khi báo
Nhiệt độ làm việc	0 °C ~ 49 °C
Độ ẩm	90% RH không ngưng tụ
Kích thước	86 × 122 × 51 mm
Vỏ	Thép cán nguội 14 AWG, sơn đỏ, chữ FIRE ALARM dập nổi
Reset	Khóa lục giác 1/8 inch
Cỡ dây	Tới 14 AWG
Kiểu loop	Class B, Class A
Lắp đặt	Hộp đơn hoặc hộp vuông 4 inch; có hộp lắp nổi
Chứng nhận	UL, CSFM, ADA

Các biến thể DCP-AMS

Model	Thao tác	Reset
DCP-AMS	1 thao tác	Khóa lục giác
DCP-AMS-LP	2 thao tác (nhấc nắp rồi kéo)	Khóa lục giác
DCP-AMS-KL	1 thao tác	Chìa khóa
DCP-AMS-KL-LP	2 thao tác	Chìa khóa

LED 2 màu nháy xanh khi liên lạc bình thường, sáng đỏ khi báo cháy. Địa chỉ lưu trong EEPROM, lập trình được sau khi lắp.

Đầu báo, đế và nút ấn địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Đầu báo khói địa chỉ ALO-V (7th UL)	1.719.500đ
Đầu báo nhiệt gia tăng địa chỉ ATJ-EA	1.445.000đ
Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-4	273.000đ
Đế 4 inch dùng cho đầu báo địa chỉ YBN-NSA-47 (7th UL)	242.500đ

Đưa DCP-AMS vào bản vẽ loop địa chỉ

Vì mạch địa chỉ nằm sẵn trong thân nút, trên sơ đồ loop thiết bị này chiếm một địa chỉ đúng như một đầu báo. Mức tiêu thụ 550 µA lúc chờ và 660 µA lúc báo rất nhỏ so với ngân sách dòng của loop, nên ràng buộc thực tế thường là số địa chỉ còn trống chứ không phải công suất nguồn. Datasheet bản 09/2012 không công bố số nút tối đa cho mỗi loop; lấy giới hạn theo tài liệu của tủ điều khiển đang lắp.

• Bố trí tại lối ra mỗi tầng, chiếu nghỉ cầu thang thoát nạn và cạnh cửa thoát hiểm, nơi người chạy ra bắt buộc đi qua.
• Sơ đồ đấu dây trong datasheet gồm Class B (Style 4), Class A Return (Style 6) và Class A (Style 7) — chọn theo yêu cầu của hồ sơ thiết kế rồi ghi rõ kiểu tuyến lên bản vẽ.
• Cầu đấu nhận dây tới 14 AWG; hộp đơn hoặc hộp vuông 4 inch là chuẩn, tường không đi âm được thì đặt thêm hộp lắp nổi.
• Địa chỉ nằm trong EEPROM nên thợ lập trình sau khi gắn lên tường, không cần cài sẵn ở kho.

Kiểm tra nút địa chỉ lúc bàn giao

1. Nhìn LED hai màu: nhấp nháy xanh nghĩa là tủ vẫn hỏi đáp được với nút.
2. Kéo tay xuống, tủ phải hiện đúng số địa chỉ kèm mô tả vị trí đã nạp, LED chuyển sang đỏ và giữ nguyên.
3. Mở khóa lục giác 1/8 inch đưa tay kéo về vị trí chờ, sau đó reset tủ; nếu bỏ bước khóa thì tay kéo vẫn nằm ở trạng thái đã kích hoạt.
4. Ghi số địa chỉ lên sơ đồ hoàn công và dán nhãn tương ứng bên trong nắp tủ.

Chọn bản một thao tác hay hai thao tác

Các bản hậu tố LP buộc nhấc nắp rồi mới kéo, hợp với sảnh đông người hoặc trường học hay bị nghịch; bù lại datasheet ghi chú các bản LP không nằm trong diện tuân thủ ADA. Hậu tố KL đổi khóa lục giác thành chìa khóa, tiện cho ban quản lý muốn dùng chung một loại chìa cho cả tòa nhà. Công trình đấu thiết bị vào kênh thường thay vì loop địa chỉ thì dùng nút CCP-E.

Câu hỏi thường gặp

DCP-AMS có cần module giám sát không?

Không. Mạch địa chỉ tích hợp sẵn trong nút, đấu trực tiếp vào loop DCP.

Reset nút DCP-AMS thế nào?

Dùng khóa lục giác 1/8 inch để đưa tay kéo về vị trí chờ; tay kéo không tự trở về khi chưa reset.

DCP-AMS lắp vào hộp nào?

Hộp đơn hoặc hộp vuông 4 inch; có hộp lắp nổi riêng khi không đi âm tường.

Giá DCP-AMS Hochiki bao nhiêu?

Giá bán lẻ trên web là 2.416.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

DCP-AMS có tem kiểm định/lưu thông không?

Tên sản phẩm ghi bản có kiểm định/lưu thông. Khi cần hồ sơ nghiệm thu, báo trước để kỹ thuật chuẩn bị chứng từ kèm hàng.
