Nút ấn cháy khẩn cấp địa chỉ DI-9204E – GST có kiểm định/lưu thông

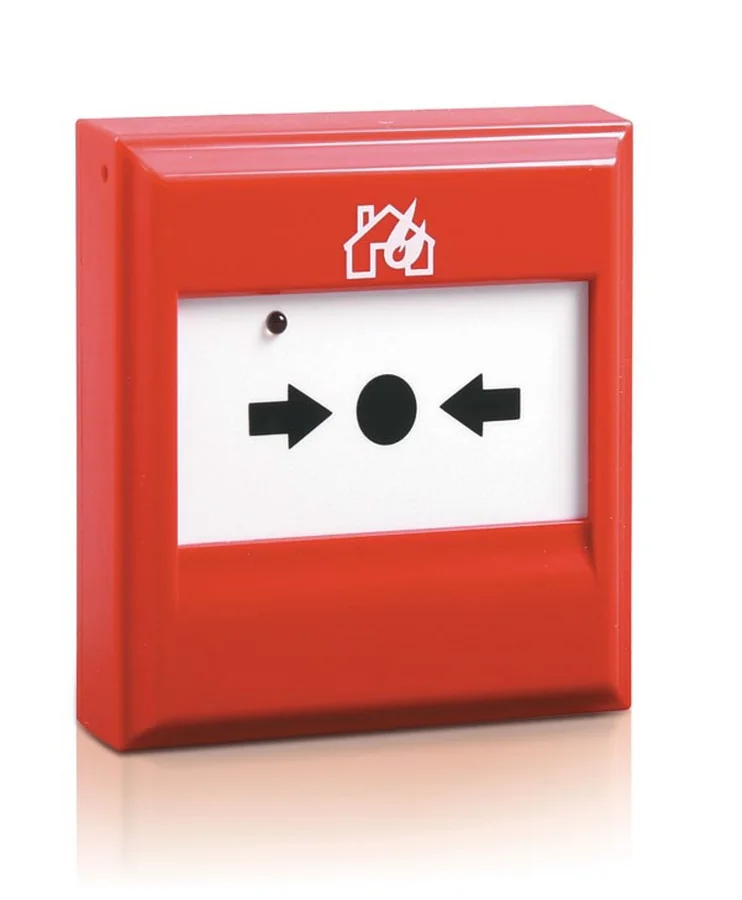

Nút ấn báo cháy địa chỉ DI-9204E là manual call point của GST cho loop tủ GST100, GST200N hoặc GST-IFP8: ấn tấm tác động là tủ hiện địa chỉ và phát báo động, chiếm 1 địa chỉ, dòng tĩnh ≤0,6 mA. Khác nút vỡ kính đời cũ, phần tử tác động của DI-9204E dùng lại được, reset bằng chìa khóa chuyên dụng; vỏ 87 × 87 mm lắp nổi với hộp sau hoặc bán âm. Hàng có tem kiểm định/lưu thông, giá 676.500đ.

Nút này dành cho tòa nhà văn phòng, trường học, bệnh viện, nhà máy nơi diễn tập và ấn nhầm xảy ra thường xuyên, vì mỗi lần không tốn kính thay; và cho nhà thầu cần chứng nhận EN 54-11 loại A kèm LPCB trong hồ sơ.

Thông số lấy từ datasheet DS10106296 và manual DI-9204E trên gst.com.cn bản 2026.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 V (16–28 V)
Dòng tĩnh	≤0,6 mA
Dòng báo động	≤1,8 mA
Địa chỉ	1 địa chỉ, dải 1~242; cài bằng P-9910B
Phần tử tác động	Loại A (Type A), dùng trong nhà; dùng lại được; ấn tay để kích, reset bằng chìa chuyên dụng
Chỉ thị	LED đỏ nháy mỗi 3 s khi bình thường, sáng liên tục sau khi báo
Tiêu chuẩn/chứng nhận	EN 54-11; LPCB; 2831-CPR-F0130
Cấp bảo vệ	IP43
Nhiệt độ, độ ẩm	-10°C đến +55°C; ≤95% RH không ngưng tụ
Kích thước	87,1 × 87,1 × 58,5 mm có hộp sau; 87,1 × 87,1 × 23,5 mm không hộp sau
Khoảng lỗ bắt	60 mm
Khối lượng	≈160 g có hộp sau; ≈107 g không hộp sau
Vật liệu	ABS
Đầu dây	Z1, Z2 nối loop không phân cực; cáp chống cháy ≥1,0 mm²
Phụ kiện	Nắp lật D-92FC (30206356); hộp chống nước D-92WPB (30206520); test tool nối tắt loop khi tháo thân; P-9910B

Phần tử dùng lại được: chi phí sau mỗi lần diễn tập gần bằng không

Nút vỡ kính truyền thống là loại B: kích bằng cách đập vỡ tấm kính, mỗi lần dùng phải thay kính mới, và ở trường học hay ký túc xá chuyện ấn nghịch khiến kho phụ tùng cạn nhanh. DI-9204E là loại A theo EN 54-11: tấm tác động bằng nhựa dẻo bật xuống khi ấn, không vỡ; người có chìa cắm thẳng vào lỗ khóa, xoay thuận chiều kim đồng hồ rồi ấn mạnh cho tấm bật về là nút sẵn sàng. Không có vật tư tiêu hao, không mảnh kính.

Chìa đi kèm có hai đầu: đầu tròn để reset, đầu dạng nĩa để tháo thân khỏi đế. Vì ai có chìa cũng reset được, quy trình vận hành nên giao chìa cho trực ban và ghi lại mỗi lần reset, vì nút đã reset thì tủ cũng mất trạng thái báo tại điểm đó sau khi reset tủ.

LED nháy 3 giây và test tool giữ loop khi tháo thân

LED đỏ nháy mỗi 3 giây là dấu hiệu nút đang được tủ hỏi thăm (polling); LED sáng liên tục nghĩa là nút đã báo và chưa reset. Khi thay thân nút hoặc kiểm tra, dùng đầu nĩa của chìa tháo thân khỏi đế; lúc đó loop bị hở tại vị trí nút vì Z1/Z2 đi qua thân. Hãng cấp test tool cắm vào đế để nối tắt loop trong lúc thân được tháo, giữ các thiết bị phía sau vẫn liên lạc. Quên bước này, tủ sẽ báo lỗi hở loop và mọi địa chỉ sau nút mất tín hiệu nếu loop đi nhánh.

Cấu trúc cắm hai phần cũng giúp thi công: bắt hộp sau bằng 4 vít, gắn đế lên hộp, đấu Z1/Z2 không phân cực, rồi móc thân vào đế, ấn phần dưới tấm tác động và siết vít khóa. Lắp bán âm thì bỏ hộp sau, đế gắn thẳng lên hộp âm, chiều dày còn 23,5 mm.

IP43, hộp D-92WPB và nắp lật D-92FC: chọn đúng vị trí đặt

Nút được phân loại dùng trong nhà, IP43 chịu nước nhỏ giọt nghiêng tới 60°. Hành lang mở, sân thượng, bãi xe ngoài trời cần hộp chống nước D-92WPB (mã 30206520) bọc ngoài. Nơi đông trẻ em, siêu thị, sảnh chờ nên thêm nắp lật trong suốt D-92FC (30206356) để ngăn ấn vô ý mà không cản thao tác thật.

Cài địa chỉ bằng P-9910B trước khi đưa vào loop; đấu đúng Z1/Z2 thì tủ tự đăng ký điểm. Dải nhiệt tới 55°C rộng hơn đầu báo khói cùng dòng, nên lắp được ở tầng kỹ thuật và hành lang phòng máy.

Tương thích và phụ kiện đi kèm

Tủ: GST100, GST200-2, GST200N-2, GST-IFP8 theo datasheet; manual thêm GST200. Đế và hộp sau đi kèm, không cần module hay nguồn phụ.

Bộ lập trình P-9910B; phụ kiện D-92FC, D-92WPB đặt riêng. Thường đi cùng còi đèn I-9403 và đầu báo khói DI-9102E trong cùng đoạn loop được DC-9503E bảo vệ.

Bản nút thường cho hệ zone hoặc kênh DI-9319E là DC-9204E; nút chống nổ DC-9202(IS); nút xả khí C-9317. Danh mục báo cháy địa chỉ.

Câu hỏi thường gặp

DI-9204E có phải nút vỡ kính không?

Không. Đây là nút loại A theo EN 54-11 với phần tử tác động dùng lại được; ấn để kích, reset bằng chìa, không tốn kính thay.

Reset nút bằng cách nào?

Cắm chìa thẳng vào lỗ khóa, xoay thuận chiều kim đồng hồ rồi ấn mạnh tới khi tấm tác động bật về vị trí; sau đó reset tủ.

Tháo thân nút có làm hở loop không?

Có, vì Z1/Z2 đi qua thân. Cắm test tool đi kèm vào đế để nối tắt loop trong lúc tháo, các thiết bị phía sau vẫn liên lạc tủ.

Lắp ngoài trời được không?

Nút chỉ IP43 dùng trong nhà; vị trí ngoài trời hoặc ẩm phải dùng hộp chống nước D-92WPB bọc ngoài.

Dòng tiêu thụ trên loop là bao nhiêu?

Tĩnh ≤0,6 mA, báo động ≤1,8 mA, chiếm 1 địa chỉ trong dải 1~242.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
