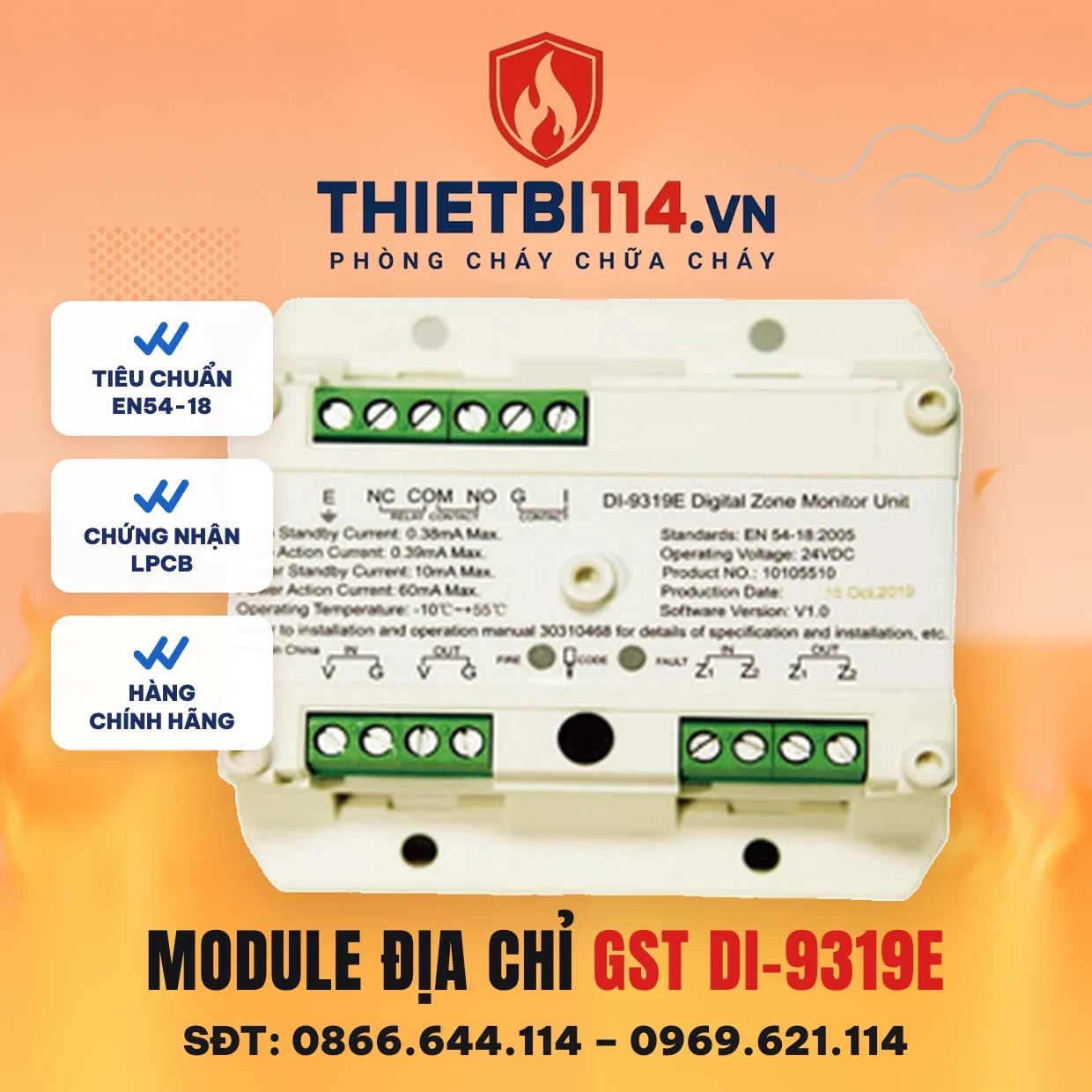

Module giám sát đầu báo thường DI-9319E – GST

Module giám sát đầu báo thường DI-9319E là zone monitor của GST: nó biến một kênh đầu báo thường (khói, nhiệt, nút ấn không địa chỉ) thành một địa chỉ trên loop tủ GST200N hoặc GST-IFP8. Bất kỳ đầu nào trong kênh báo cháy, tủ hiện địa chỉ của module; kênh chứa tối đa 30 thiết bị, giám sát dây bằng điện trở cuối 4,7 kΩ và có thêm rơ-le NO/NC. Giá 808.000đ.

Đối tượng cần mã này là chủ đầu tư nâng cấp tủ zone cũ lên tủ địa chỉ GST nhưng muốn giữ lại đầu báo thường đang chạy tốt ở các tầng chưa cải tạo, và nhà thầu cần đưa đầu báo chống nổ hay đầu báo gas dạng thường (không có phiên bản địa chỉ) vào hệ địa chỉ.

Thông số trích từ datasheet DS10105510 và manual DI-9319E trên gst.com.cn bản 2026.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp	Loop 24 VDC (16–28 V); nguồn ngoài 24 VDC (20–28 V)
Dòng tĩnh	Loop ≤0,38 mA; nguồn ≤10 mA
Dòng tác động	Loop ≤0,39 mA; nguồn ≤60 mA
Số đầu báo thường mỗi kênh	Tối đa 30 (DC-9101E, DC-9102E, DC-9103E, C-9101, C-9102, C-9103, C-9104 hoặc nút ấn thường)
Điện áp cấp cho kênh	16,8–27,6 VDC
Điện trở cuối kênh	4,7 kΩ; 1,5–10 kΩ là bình thường, trên 11 kΩ là hở mạch
Rơ-le ngõ ra	2 A ở 30 VDC, NO hoặc NC; có 20 kΩ giữa COM và NC
Địa chỉ	1 địa chỉ, dải 1~242; cài bằng P-9910B qua kẹp Z1/Z2 hoặc jack 3,5 mm CODE
Tiêu chuẩn/chứng nhận	EN 54-18:2005; LPCB; 2831-CPR-F2023
Cấp bảo vệ	IP30
Nhiệt độ, độ ẩm	-10°C đến +55°C; ≤95% RH không ngưng tụ
Kích thước	85,3 × 78 × 33 mm
Khối lượng	≈74,1 g
Vật liệu, lắp đặt	ABS trắng RAL 9016; ray DIN 35 mm hoặc 4 vít khoảng 67 × 40,5 mm

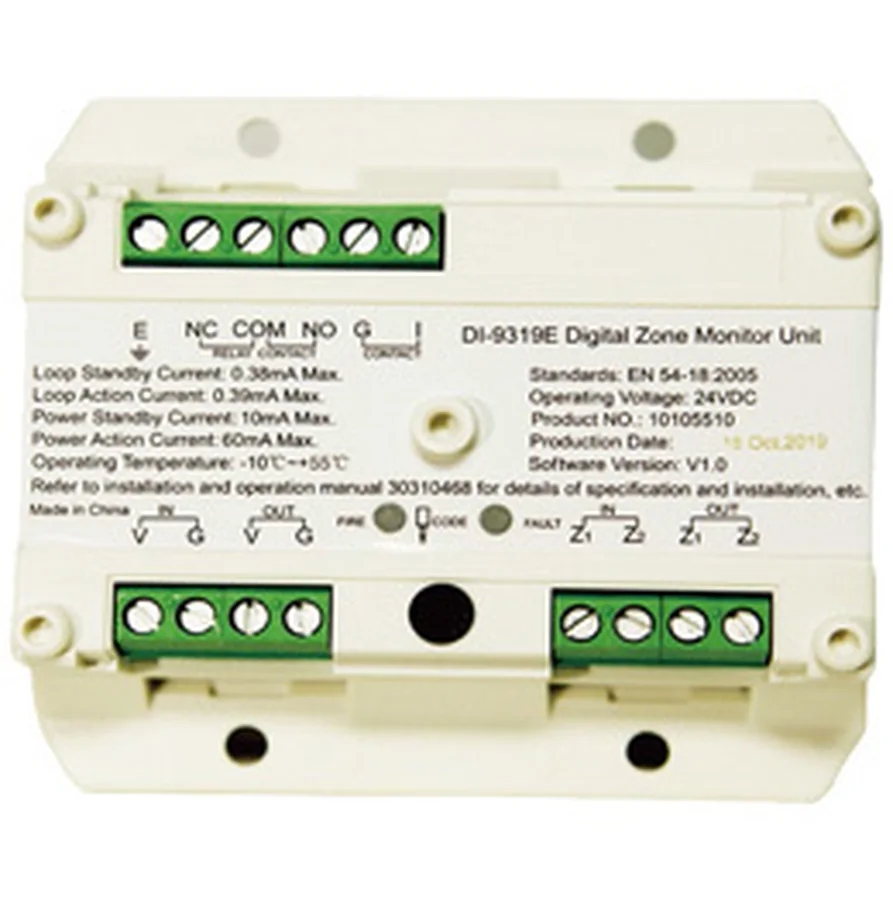

Đầu dây	Z1, Z2 IN/OUT loop không phân cực; V, G nguồn 24 VDC; I, G kênh đầu báo thường có phân cực; E tiếp đất; COM/NO/NC; CODE

Kênh 30 đầu báo thường cần nguồn 24 V riêng, không phải loop

Khác các module DI khác nuôi bằng loop, DI-9319E lấy 10 mA tĩnh và tới 60 mA khi tác động từ cặp V/G 24 VDC, vì chính nó phải cấp điện áp 16,8–27,6 V cho cả kênh đầu báo thường. Loop chỉ gánh 0,38–0,39 mA, gần như không đổi giữa chờ và báo. Vậy khi bóc khối lượng, mỗi DI-9319E kéo theo một tuyến nguồn 24 V từ tủ hoặc bộ nguồn phụ, và tổng 60 mA nhân số module là phần phải cộng vào công suất nguồn dự phòng.

Hãng lưu ý ngay cả khi không dùng rơ-le NO/COM thì vẫn phải có nguồn 24 V vào V/G để module giám sát kênh; thiếu nguồn, tủ nhận lỗi tại địa chỉ của module. Nguồn 24 V có giám sát dây thì không nối cực E xuống đất.

Đầu báo trong kênh phải là loại 2 dây của GST hoặc tương thích điện áp 16,8–27,6 V: DC-9101E, DC-9102E, DC-9103E, C-9101 đến C-9104, và nút ấn thường; tối đa 30 thiết bị một kênh.

Điện trở cuối 4,7 kΩ: cửa sổ 1,5–10 kΩ và cách module phân biệt lỗi với cháy

Điện trở 4,7 kΩ đi kèm module đặt ở thiết bị cuối kênh, không đặt tại module. Module đo tổng trở kênh: nằm trong 1,5–10 kΩ là bình thường; vượt 11 kΩ nghĩa là dây đứt hoặc điện trở bị tháo, tủ báo lỗi dây tại địa chỉ module; đầu báo thường tác động làm trở kháng tụt thấp, module chuyển sang trạng thái cháy và LED đỏ sáng. Vì cửa sổ khá rộng, có thể mắc thêm đầu báo mà không phải tính lại điện trở, miễn dưới 30 thiết bị.

Cần phân biệt: tủ chỉ biết “kênh của module X báo cháy”, không biết đầu nào trong 30 đầu tác động. Đó là giới hạn cố hữu của giải pháp lai; khu vực cần định vị từng phòng vẫn nên dùng đầu báo địa chỉ, DI-9319E để dành cho các vùng phụ.

Rơ-le NO/NC tự chuyển theo kênh, không cần lệnh tủ

Rơ-le 2 A ở 30 VDC trên DI-9319E đổi trạng thái ngay khi kênh báo cháy, độc lập với lệnh từ tủ. Ứng dụng quen thuộc: giữ nguyên còi hay đèn báo tầng đang đấu vào tủ zone cũ, chuyển sang rơ-le của module để tầng đó vẫn báo tại chỗ dù tủ địa chỉ đang xử lý. Ngõ NC có điện trở 20 kΩ giữa COM và NC, nên tải nhạy phải kiểm tra dòng rò trước khi dùng cặp NC.

Function-3 trên P-9910B chọn chế độ kiểm tra ngõ ra: sau lắp, kích một đầu báo thường trong kênh, xác nhận tủ hiển thị đúng địa chỉ module và rơ-le đổi trạng thái; điện áp kiểm tra ngõ ra dưới 8 V là lỗi, trên 9 V là bình thường.

Tương thích và phụ kiện đi kèm

Tủ: GST-IFP8, GST200N-1, GST200N-2. Nguồn 24 VDC bắt buộc từ tủ hoặc PSU24-5/PSU24-10; điện trở cuối 4,7 kΩ đi kèm.

Đầu báo thường cho kênh: DC-9102E, DC-9103E, nút ấn DC-9204E; bản chống nổ DC-9102(IS), DC-9103(IS), DC-9202(IS) là lý do phổ biến nhất để chọn module này.

Cài địa chỉ bằng P-9910B; lắp hộp GST-MBX22/MBX29 với nắp D-93CT2 2U. Chỉ cần nhận một tiếp điểm khô thì DI-9300E rẻ hơn và không cần nguồn phụ. Danh mục báo cháy địa chỉ.

Câu hỏi thường gặp

DI-9319E nối được bao nhiêu đầu báo thường?

Tối đa 30 đầu báo hoặc nút ấn thường một kênh, kết thúc bằng điện trở 4,7 kΩ; kênh nhận điện áp 16,8–27,6 V từ module.

Có cần nguồn ngoài không?

Có. Cặp V/G phải có 24 VDC (20–28 V) từ tủ hoặc bộ nguồn phụ, tiêu 10 mA tĩnh và tới 60 mA khi tác động; loop chỉ mang 0,38 mA.

Tủ có biết đầu nào trong kênh báo cháy không?

Không. Tủ hiển thị địa chỉ của module, tức cả kênh; muốn định vị từng điểm phải dùng đầu báo địa chỉ như DI-9102E.

Điện trở cuối đặt ở đâu?

Ở thiết bị cuối cùng của kênh, không đặt tại module, để module phát hiện đứt dây (trên 11 kΩ).

Rơ-le của module điều khiển bằng lệnh tủ hay tự động?

Tự chuyển trạng thái theo kênh đầu báo, không cần lệnh từ tủ; tải 2 A ở 30 VDC, chọn NO hoặc NC.
