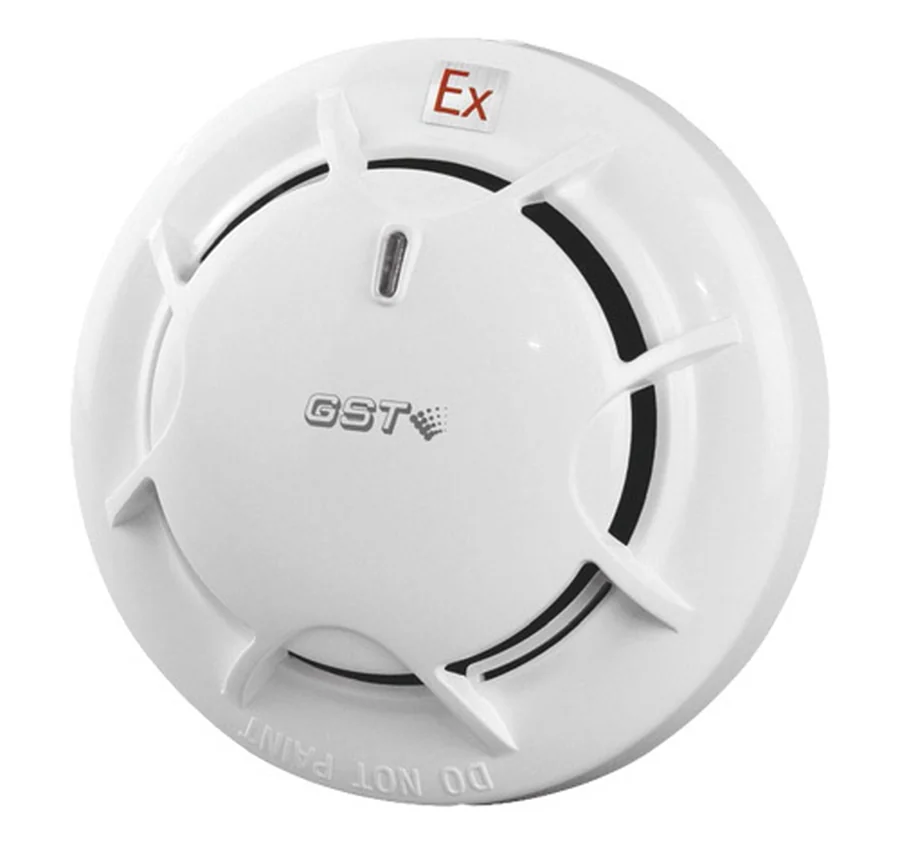

Đầu báo khói chống nổ DC-9102(IS) – GST có kiểm định/lưu thông

Đầu báo khói chống nổ DC-9102(IS) là đầu báo khói quang hệ thường loại an toàn tia lửa của GST, dùng trong Zone 1 và Zone 2 ở kho hóa chất, nhà máy sơn, trạm xăng dầu, khoang tàu. Đầu báo không có địa chỉ; nó nối chuỗi trên một mạch an toàn tia lửa đi qua giao diện I-9332 có barrier Zener tích hợp, đặt ở vùng an toàn, rồi giao diện này mới nối về zone của tủ hệ thường GST104A, GST108A, GST116A hoặc module giám sát của hệ địa chỉ.

Về cảm biến, DC-9102(IS) giữ nguyên buồng tán xạ có vi xử lý, bù trôi, tự chẩn đoán, LED 360° và buồng tháo rời như bản DC-9102E thông thường; phần khác là vỏ ABS chống tĩnh điện và mạch giới hạn năng lượng đạt dấu Ex ib IIC T6 Gb. Giá tại Thietbi114 là 1.904.000đ, có tem kiểm định/lưu thông. Thông số lấy từ datasheet/manual GST (gst.com.cn); hãng không công bố tiêu chuẩn EN cho model này.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	DC-9102(IS) – đầu báo khói quang, an toàn tia lửa
Vùng sử dụng / dấu phòng nổ	Zone 1, Zone 2 / Ex ib IIC T6 Gb
Chứng nhận phòng nổ	CE16.2158 (trang hãng); manual ghi CE11.2130
Điện áp	24 V (16–28 V)
Dòng tĩnh	≤60 µA
Dòng báo động	≤30 mA (phụ thuộc hạn dòng của tủ; không cấp 24 VDC trực tiếp)
Ripple tối đa	4 V đỉnh-đỉnh
Tham số barrier (qua I-9332)	Uo = 28 V, Io = 93 mA, Co = 0,083 µF, Lo = 4 mH, Po = 651 mW
Reset	Ngắt nguồn tức thời ≥5 s, điện áp ≤2,5 VDC
Thời gian khởi động	≤10 s
LED	Đỏ, chớp khi polling (2–4 s), sáng liên tục khi báo cháy
Nhiệt độ / độ ẩm	-10 °C đến +55 °C / ≤95 %, không ngưng tụ
Cấp bảo vệ	IP23
Vật liệu	ABS, điện trở bề mặt ≤10^9 Ω
Kích thước (có đế) / khoảng lỗ bắt	Ø100 mm × 54,5 mm / 45–75 mm
Khối lượng	≈110 g
Mã tài liệu	Datasheet DS10105034

Tham số barrier quyết định chiều dài cáp, không phải mét

Hồ sơ phòng nổ không hỏi cáp dài bao nhiêu mà hỏi cáp có nằm trong giới hạn của barrier không. Giao diện I-9332 công bố Uo = 28 V, Io = 93 mA, Po = 651 mW, Co = 0,083 µF và Lo = 4 mH. Tổng điện dung của cáp cộng điện dung của các đầu báo trên mạch phải ≤0,083 µF, tổng điện cảm ≤4,1 mH. Ví dụ với một loại cáp có điện dung 100 pF/m (giả định để minh họa, lấy đúng số của cáp dự định dùng), riêng cáp đã chiếm hết Co ở khoảng 830 m; cáp điện dung cao hơn thì ngắn hơn. Barrier phải tiếp đất ≤1 Ω, dây vùng an toàn và vùng nguy hiểm tách nhau ≥50 mm trong suốt tuyến.

Tối đa 10 thiết bị phòng nổ trên một mạch I-9332

Trên một mạch qua I-9332, hãng cho phép nối chuỗi tối đa 10 thiết bị an toàn tia lửa, trộn được đầu khói DC-9102(IS), đầu nhiệt DC-9103(IS) và nút ấn DC-9202(IS); cuối chuỗi gắn điện trở 4,7 kΩ. Đế DB-01(IS) có 3 chân dẫn để nối chuỗi vào–ra, phải giữ đúng cực tính từng đế. Mỗi đầu báo chỉ ăn ≤60 µA khi chờ, nhưng khi báo động dòng lên tới 30 mA do tủ hạn dòng; cấp 24 VDC thẳng không qua hạn dòng sẽ hỏng đầu báo. Kho có 24 điểm cần giám sát thì cần 3 mạch với 3 I-9332, không dồn vào một.

Zone 1, IIC, T6: ba con số nhà thầu phải khớp với hồ sơ phân vùng

Mức bảo vệ ib/Gb tương ứng Zone 1 (dùng được cả Zone 2); nhóm khí IIC bao trùm hydro, acetylen nên đương nhiên đủ cho xăng, propan, dung môi nhóm IIA/IIB; cấp T6 là cấp nhiệt độ bề mặt thấp nhất. Nếu hồ sơ phân vùng ghi Zone 0, model này không đủ. Vỏ ABS có điện trở bề mặt ≤10^9 Ω để không tích điện; hãng cấm thay linh kiện hay sửa kết cấu ảnh hưởng tính phòng nổ. Sau khi thử báo cháy, ngắt nguồn ≥5 s (điện áp rơi ≤2,5 VDC) để reset; đầu báo khởi động lại trong ≤10 s.

Tương thích và phụ kiện đi kèm

• Giao diện an toàn tia lửa I-9332 (có barrier Zener, lắp vùng an toàn) và đế DB-01(IS): đặt riêng, chưa có trang sản phẩm.
• Nối chuỗi cùng mạch với đầu báo nhiệt chống nổ DC-9103(IS) và nút ấn chống nổ DC-9202(IS); cảnh báo trong vùng nổ bằng còi đèn chống nổ DC-9403(IS).
• Tủ hệ thường GST104A, GST108A, GST116A; hệ địa chỉ qua module giám sát đầu báo thường DI-9319E.
• Bản thường không phòng nổ: DC-9102E. Danh mục đầu báo khói quang.

Sản phẩm liên quan: Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-200 · Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300.

Câu hỏi thường gặp

DC-9102(IS) có dùng đế DB-01 thường được không?

Không. Phải dùng đế DB-01(IS) có 3 chân dẫn để nối chuỗi trong mạch an toàn tia lửa; đế thường không thuộc cấu hình được chứng nhận.

Một I-9332 nối được bao nhiêu đầu báo?

Tối đa 10 thiết bị phòng nổ trên một mạch, gồm cả đầu khói, đầu nhiệt và nút ấn (IS), với điện trở cuối tuyến 4,7 kΩ.

Có cần barrier rời ngoài I-9332 không?

Không. I-9332 đã tích hợp barrier Zener với tham số Uo 28 V, Io 93 mA; chỉ cần tiếp đất ≤1 Ω và giữ cáp trong giới hạn Co, Lo.

Chứng nhận CE16.2158 và CE11.2130 khác nhau thế nào?

Là hai số chứng chỉ phòng nổ ở hai thời điểm: trang hãng hiện ghi CE16.2158, manual cũ ghi CE11.2130. Hồ sơ nên dùng số theo chứng chỉ đi kèm lô hàng.

Sản phẩm có tem kiểm định/lưu thông không?

Có. DC-9102(IS) tại Thietbi114 kèm tem kiểm định/lưu thông cùng chứng chỉ phòng nổ của hãng.
