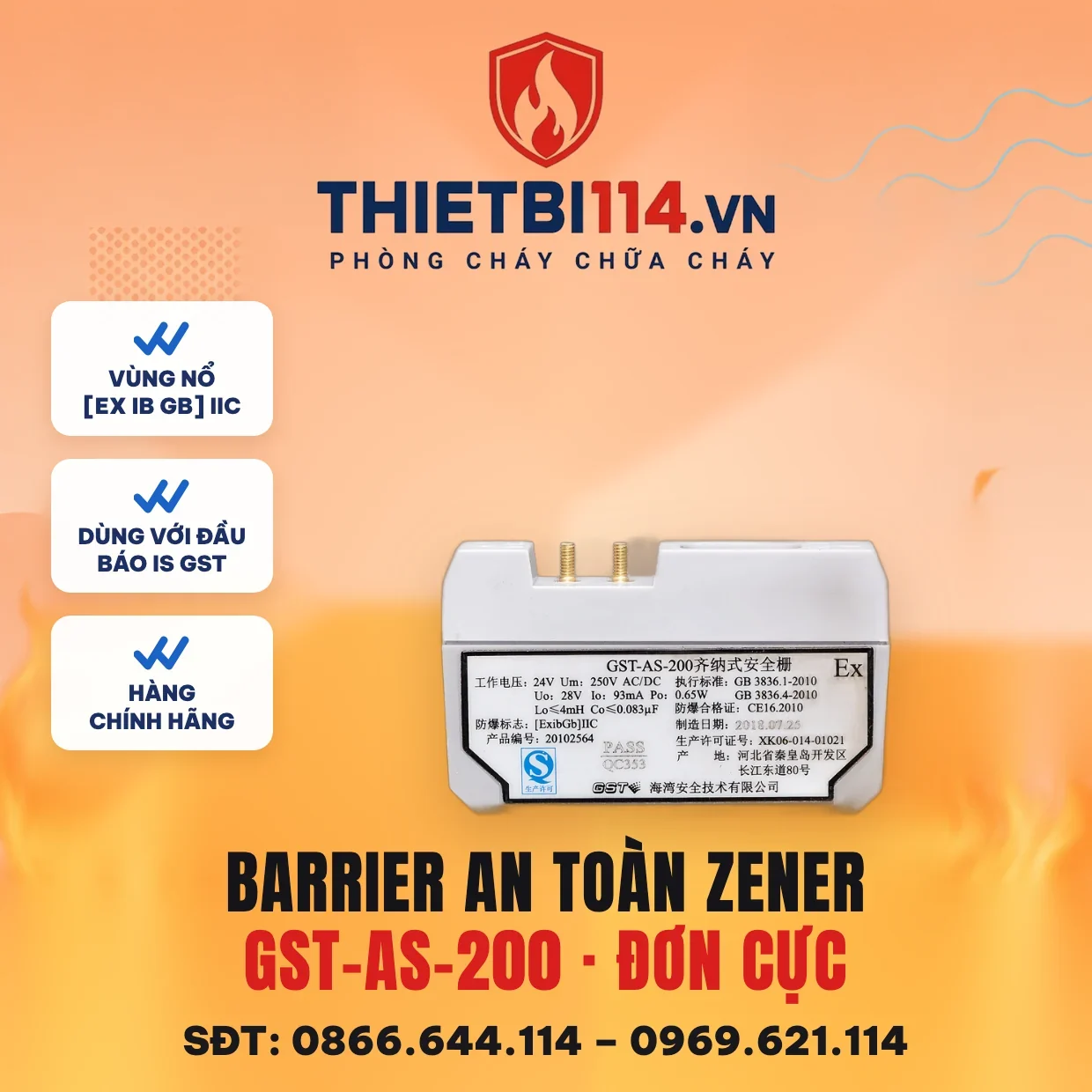

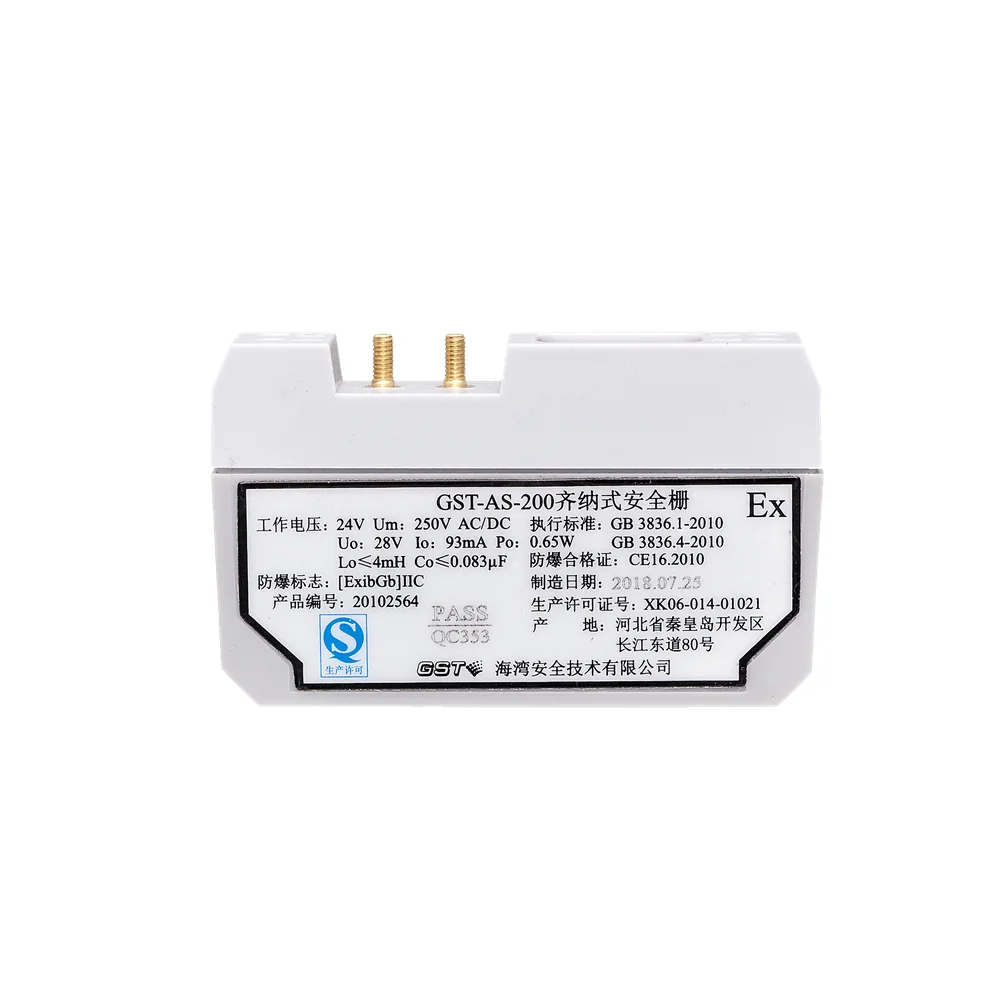

Barrier an toàn Zener GST-AS-200 – tên kho ghi “thiết bị bảo vệ điện áp cho đầu dò chống nổ” – là hàng rào an toàn Zener (Zener Safety Barrier) của GST, tức thiết bị liên kết lắp ở vùng an toàn để giới hạn đồng thời điện áp, dòng điện và năng lượng đi vào vùng có khí nổ: Uo 28 V, Io 93 mA, Po 651 mW. Đây là loại 1 kênh, đơn cực, chỉ một dây có cầu chì và điện trở hạn dòng 330 Ω, dây âm nối thẳng đất bên trong. Sản phẩm là phụ kiện của mạch an toàn tia lửa, dùng kèm đầu báo, nút ấn và còi phòng nổ của GST, giá 1.234.000đ.

Nơi dùng: kho và bến xuất xăng dầu, nhà máy hoá chất, xưởng dược có dung môi, tàu thuỷ – ở đó tủ hoặc module báo cháy đặt ngoài vùng nổ và mọi mạch đi vào trong đều phải qua barrier. Chính GST-AS-200 cũng là barrier nằm sẵn trong hộp giao diện I-9333; mua rời khi dựng mạch IS với module hoặc tủ thường, hoặc để thay thế barrier đã đứt cầu chì.

Thông số theo datasheet/manual GST (gst.com.cn) – manual 30306435 và trang thương mại điện tử mall.gst.com.cn của hãng.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp làm việc	24 V
Um (điện áp lớn nhất phía không IS)	250 V AC/DC
Uo / Io / Po	28 V / 93 mA / 651 mW
Co / Lo (giới hạn phía IS)	0,083 µF / 4 mH
Điện trở giữa các đầu	Đầu 1–3: 330 Ω; đầu 2–4: 0 Ω (dây âm nối đất trong)
Cực tính	Đơn cực: 1(+)/2(-) phía không IS, 3(+)/4(-) phía IS – phải đấu đúng cực
Số kênh	1 kênh, 1 dây có cầu chì (1 line fused)
Dấu phòng nổ	[Ex ib Gb] IIC theo catalogue hãng
Chứng nhận phòng nổ	CE062133 (chứng nhận phòng nổ Trung Quốc); hãng thông báo đạt chứng nhận NEPSI tháng 11/2006
Tiêu chuẩn thử	GB 3836.1-2000, GB 3836.4-2000
Nhiệt độ, độ ẩm	-20 °C đến +40 °C; ≤95 % không ngưng tụ
Kích thước, khối lượng	96,9 × 20,9 × 58,4 mm; khoảng 0,12 kg
Lắp đặt	Gắn lên thanh đồng hoặc giá kim loại rộng 20 mm, 2 lỗ Ø4,5 cách 11,5 mm bằng 2 bu-lông tiếp đất

Đấu nối và thiết bị đi kèm

Đầu 1(+)/2(-) nhận mạch từ tủ hoặc module ở vùng an toàn, đầu 3(+)/4(-) đi ra thiết bị hiện trường. Vì đầu 2 và 4 là cực âm nối đất trong, chỉ cần đảo cực là nguồn bị chập xuống đất qua barrier và cầu chì đứt. Thiết bị hiện trường tương thích gồm đầu báo khói DC-9102(IS), đầu báo nhiệt DC-9103(IS), nút ấn DC-9202(IS), còi đèn DC-9403(IS) và còi DC-9404(IS) – các thiết bị này đều công bố thông số barrier trùng với AS-200.

Điện dung và điện cảm của cáp cộng thiết bị phải nằm dưới Co = 0,083 µF và Lo = 4 mH. Ví dụ cáp 100 pF/m là số giả định: 83.000 pF cho khoảng 830 m trước khi trừ điện dung trong của đầu báo; con số thực lấy theo datasheet cáp dùng cho công trình.

Chọn AS-200 khi mạch có một dây nối đất chung và phân cực rõ, như chuỗi đầu báo IS của GST đấu có cực. Khi mạch tín hiệu 2 dây không phân cực và không dây nào được phép chạm đất, chuyển sang loại lưỡng cực GST-AS-300 có cầu chì trên cả hai dây.

Các thiết bị hệ thường và phòng nổ GST nằm trong danh mục báo cháy có dây và hệ thống báo cháy.

Ba lớp bảo vệ trong một barrier Zener: ghim áp, cầu chì, hạn dòng

Diode Zener bên trong ghim điện áp ra không vượt 28 V; nếu phía không IS bị áp cao kéo dài (tới Um 250 V), dòng qua Zener làm cầu chì đứt và cắt hẳn mạch – cầu chì là linh kiện hy sinh. Điện trở 330 Ω trên dây dương giới hạn dòng ngắn mạch phía hiện trường ở 93 mA, từ đó công suất lớn nhất đưa vào vùng nổ là 651 mW. Ba lớp này chỉ có tác dụng khi vỏ barrier được tiếp đất chắc chắn, vì dòng sự cố phải có đường về đất qua bu-lông giá đỡ.

Tiếp đất dưới 1 Ω và lệnh cấm đo megomet

Hai bu-lông lắp barrier đồng thời là điểm tiếp đất; điện trở đất phải ≤1 Ω, vít không được lỏng và giá kim loại phải nối vào hệ đất của tủ. Khi thử cách điện hệ thống bằng megomet phải tháo barrier ra khỏi mạch: điện áp thử cỡ 500 V vượt xa Um và sẽ làm đứt cầu chì hoặc hỏng Zener, mà mạch đổ keo epoxy không sửa được. Barrier đã đứt cầu chì coi như hỏng hẳn và phải thay mới.

Sản phẩm liên quan: Đầu báo khói chống nổ DC-9102(IS) · Đầu báo nhiệt chống nổ DC-9103(IS) · Nút ấn cảnh báo khẩn cấp chống nổ DC-9202(IS) · Còi báo cháy có đèn chớp chống nổ DC-9403(IS).

Câu hỏi thường gặp

GST-AS-200 là gì, có phải thiết bị chống sét không?

Là barrier an toàn Zener cho mạch an toàn tia lửa. Tài liệu tiếng Trung của hãng ghi có thiết kế chống sét, nhưng chức năng chính là giới hạn năng lượng đi vào vùng nổ; không dùng thay thiết bị cắt sét lan truyền.

Mua module I-9332 hoặc I-9333 có cần mua thêm AS-200 không?

Không. Hai module này đã có barrier Zener bên trong hộp; AS-200 mua rời chỉ khi dựng mạch IS với module, tủ thường hoặc để thay thế.

Vì sao đấu ngược cực lại làm hỏng barrier?

Đầu 2 và 4 là cực âm nối đất bên trong (0 Ω). Đấu ngược, cực dương của nguồn chập xuống đất qua barrier, dòng lớn làm cầu chì đứt ngay.

Sản phẩm có tem kiểm định/lưu thông không?

Đây là phụ kiện của mạch an toàn tia lửa, trang này không kèm thông tin về tem. Hồ sơ nghiệm thu thường bám theo đầu báo và tủ; cần xác nhận theo lô hàng thì gọi kỹ thuật.

Cáp phía IS kéo được bao xa?

Tính theo Co = 0,083 µF và Lo = 4 mH sau khi trừ thông số trong của thiết bị. Ví dụ cáp 100 pF/m là số giả định cho khoảng 830 m; số thật lấy từ datasheet cáp.
