Nút ấn cảnh báo khẩn cấp chống nổ DC-9202(IS) – GST có kiểm định/lưu thông

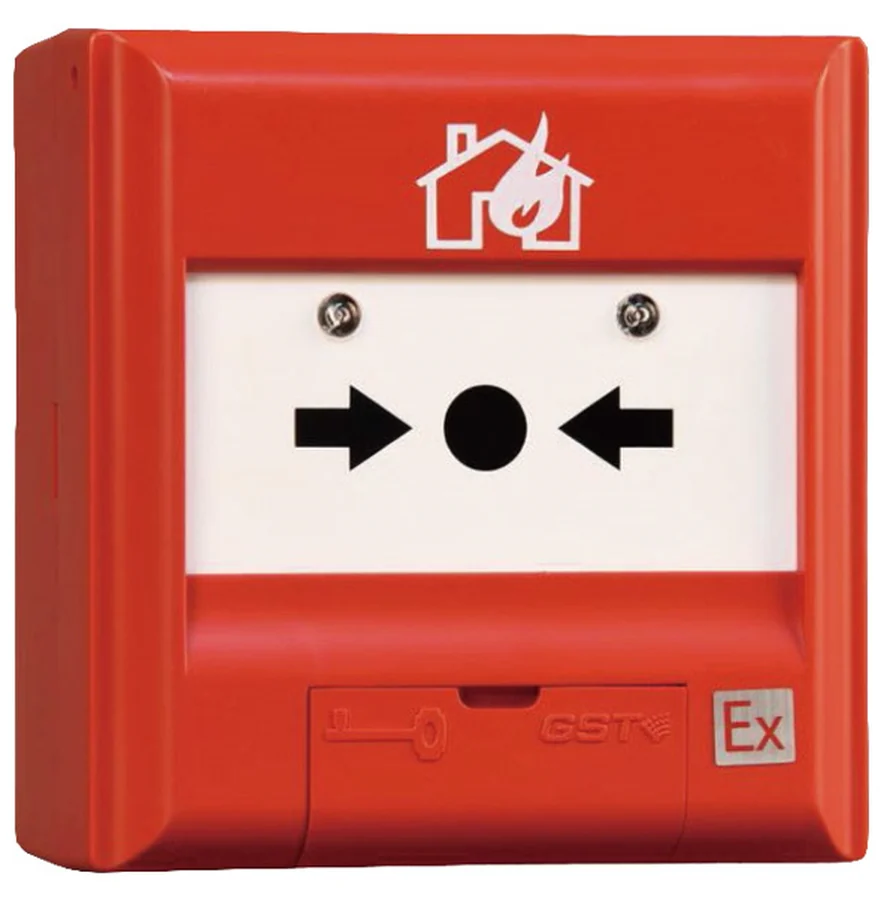

Nút ấn báo cháy chống nổ DC-9202(IS) là nút ấn khẩn cấp hệ thường của GST theo nguyên lý an toàn tia lửa (intrinsically safe), dùng cho khu vực có khí, hơi dễ cháy: kho xăng dầu, trạm chiết gas, xưởng sơn, phòng pha hoá chất, trạm bơm nhiên liệu. Nút lắp trong vùng nguy hiểm, nối về tủ báo cháy qua giao diện an toàn tia lửa I-9332 đặt ở vùng an toàn; khi có cháy, người tại chỗ ấn vào mặt kính plexiglass, tín hiệu đi qua barrier về tủ và tủ hiển thị theo địa chỉ của I-9332.

Sản phẩm dành cho nhà thầu cơ điện làm hạng mục PCCC trong nhà máy hoá chất, kho dầu, khu công nghiệp có phân vùng chống nổ. Hàng GST chính hãng, có tem kiểm định/lưu thông, giá 1.382.500đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn), mã DS10105044 và manual DC-9202(IS) bản 1.01.

Thông số kỹ thuật

Thông số	Giá trị
Model	DC-9202(IS), datasheet DS10105044
Cấp phòng nổ	Ex ib IIC T6 Gb
Chứng nhận phòng nổ	CE11.2142
Tham số barrier phía an toàn	Uo = 28 V, Io = 93 mA
Điện áp tuyến	24 VDC (16–28 VDC)
Dòng tĩnh	0 mA
Dòng báo cháy	≤ 30 mA
Ngõ ra phụ	Tiếp điểm khô thường mở K1/K2, 30 VDC/100 mA, điện trở tiếp điểm ≤ 0,1 Ω
Kích hoạt / phục hồi	Ấn kính bằng tay; phần kích hoạt tái sử dụng; reset bằng chìa
Đèn LED	Đỏ, tắt khi bình thường, sáng khi báo cháy
Đấu dây	2 dây, cáp ≥ 1,0 mm²
Cấp bảo vệ	IP43
Vật liệu	ABS đỏ chống tĩnh điện (điện trở bề mặt 10⁷–10⁹ Ω), mặt kính plexiglass
Nhiệt độ / độ ẩm	−10 °C đến +55 °C; ≤ 95 % không ngưng tụ
Kích thước	95,4 × 98,4 × 45,5 mm (có đế); khoảng lỗ bắt vít 60 mm
Khối lượng	≈ 221 g (có đế)

Ex ib IIC T6 Gb nghĩa là gì với người thiết kế

Chuỗi ký hiệu này quyết định nút được đặt ở đâu. ib là an toàn tia lửa cấp b – năng lượng trong mạch được giới hạn để dù có một lỗi vẫn không sinh tia lửa đủ mồi cháy, phù hợp Zone 1 và Zone 2. IIC là nhóm khí khắt khe nhất (hydro, axetylen), nên nút dùng được cho mọi nhóm khí công nghiệp thông thường. T6 là cấp nhiệt bề mặt thấp nhất (dưới 85 °C), Gb là mức bảo vệ thiết bị cho môi trường khí. Vỏ ABS có điện trở bề mặt 10⁷–10⁹ Ω để không tích điện tĩnh khi lau chùi – chi tiết nhỏ nhưng là lý do không được thay vỏ bằng nút thường.

Điều kiện để chứng nhận còn giá trị: mạch phải đi qua barrier có tham số phía an toàn không vượt Uo = 28 V, Io = 93 mA. GST chỉ định giao diện I-9332 (barrier Zener) đặt ngoài vùng nguy hiểm; đầu I1/I2 của nút nối vào phía an toàn của barrier, còn K1/K2 là tiếp điểm khô thường mở dùng cho tín hiệu phụ.

Đấu chuỗi thiết bị IS: giới hạn 10 thiết bị và EOL 4,7 kΩ

Trên cùng một mạch sau barrier có thể nối tiếp nút DC-9202(IS) với đầu báo khói DC-9102(IS) và đầu báo nhiệt DC-9103(IS), nhưng tổng số thiết bị phòng nổ không quá 10 chiếc mỗi mạch và cuối tuyến phải gắn điện trở 4,7 kΩ để tủ giám sát hở/ngắn mạch. Cáp tối thiểu 1,0 mm², đi ống riêng theo quy tắc lắp đặt điện vùng nguy hiểm, không chung máng với cáp động lực.

Khi lập hồ sơ, nên vẽ rõ ranh giới vùng: barrier I-9332, tủ báo cháy và nguồn ở vùng an toàn; nút, đầu báo và còi đèn chống nổ DC-9403(IS) ở vùng nguy hiểm. Đây là chi tiết cơ quan thẩm duyệt hay hỏi đầu tiên với hạng mục kho hoá chất.

Khác gì nút thường DC-9204E và cách phục hồi sau khi ấn

Về thao tác, hai nút giống nhau: ấn mặt kính, phần tử kích hoạt bật ra, LED đỏ sáng; phục hồi bằng chìa – mở nắp lật có ký hiệu chìa ở đáy, cắm chìa thẳng, đẩy vào và xoay theo chiều kim đồng hồ tới khi phần kích hoạt bật về, không phải thay kính. Khác biệt nằm ở mạch bên trong và vỏ: DC-9202(IS) giới hạn năng lượng, vỏ chống tĩnh điện, có chứng nhận phòng nổ, và bắt buộc đi qua barrier; DC-9204E nối thẳng vào zone tủ thường, dùng cho khu vực không phân vùng nổ. Hai quy tắc an toàn từ manual: không sửa chữa tại chỗ khi mạch đang có điện và không thay bất kỳ linh kiện nào ảnh hưởng tới tính phòng nổ.

Tương thích và phụ kiện đi kèm

• Giao diện an toàn tia lửa I-9332 (barrier Zener) lắp ở vùng an toàn – bắt buộc.
• Cùng mạch IS: đầu báo khói chống nổ DC-9102(IS), đầu báo nhiệt chống nổ DC-9103(IS), còi đèn DC-9403(IS); tối đa 10 thiết bị/mạch, EOL 4,7 kΩ.
• Tủ trung tâm hệ thường GST104A / GST108A / GST116A ở phòng trực.
• Khu vực không phân vùng nổ dùng nút nhấn khẩn DC-9204E; xem thêm nhóm nút ấn khẩn.

Sản phẩm liên quan: Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-200 · Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300.

Câu hỏi thường gặp

Có thể đấu DC-9202(IS) thẳng vào zone tủ báo cháy không?

Không. Mạch phải đi qua giao diện I-9332 đặt ở vùng an toàn để giới hạn năng lượng (Uo 28 V, Io 93 mA); bỏ barrier là mất giá trị chứng nhận Ex ib.

Một mạch sau barrier nối được bao nhiêu thiết bị?

Tối đa 10 thiết bị phòng nổ gồm nút DC-9202(IS), đầu báo DC-9102(IS), DC-9103(IS); cuối tuyến gắn 4,7 kΩ.

Ấn xong có phải thay kính không?

Không. Phần kích hoạt tái sử dụng, phục hồi bằng chìa đi kèm; kính plexiglass chỉ thay khi bị vỡ do va đập.

Nút dùng ngoài trời được không?

Cấp bảo vệ IP43 chỉ chịu tia nước nghiêng; vị trí mưa hắt trực tiếp cần hộp che phù hợp. Nhiệt độ làm việc −10 °C đến +55 °C.

Sản phẩm có tem kiểm định/lưu thông không?

Có. Thietbi114 giao hàng GST chính hãng kèm tem kiểm định/lưu thông và hồ sơ chứng nhận phòng nổ CE11.2142 để nộp thẩm duyệt.
