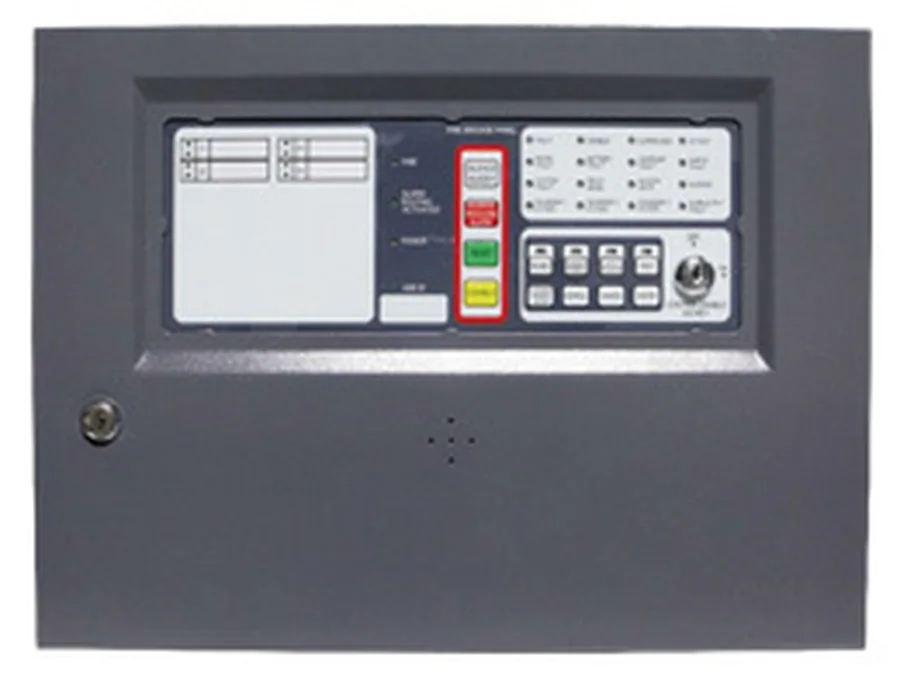

Trung tâm báo cháy 16 kênh GST116A không kèm ắc quy – GST có kiểm định/lưu thông

Trung tâm báo cháy 16 kênh GST116A là tủ lớn nhất của dòng hệ thường GST102A/104A/108A/116A, dành cho nhà máy nhiều xưởng, kho logistics, trang trại chăn nuôi công nghiệp, khu nhà xưởng cho thuê – nơi các khu cách nhau hàng trăm mét và mỗi khu cần hiển thị riêng trên tủ. 16 zone, mỗi zone 32 thiết bị, tuyến cáp cho phép tới 1.000 m, chứng nhận LPCB theo EN 54-2 và EN 54-4.

Bài này tập trung vào việc quy hoạch zone cho mặt bằng rộng, dùng bo rơ-le theo zone để liên động từng khu và giám sát các thiết bị phụ trợ. Hàng GST chính hãng, có tem kiểm định/lưu thông, giá 8.975.000đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026 và datasheet GST116A (DS10105779). Kích thước ghi hai giá trị vì manual 2026 và manual 2012 lệch nhau.

Thông số kỹ thuật

Thông số	Giá trị
Model	GST116A, Product No. 10105779 (DS10105779)
Số zone	16 (zone 9–16 trên bo mở rộng); mỗi zone 32 thiết bị; đặt được chế độ giám sát
Tổng dòng tuyến zone	Tối đa 170 mA/zone, tổng 16 zone 400 mA
Điện áp tuyến	15–28 VDC; ngưỡng báo cháy 150 Ω–1,5 kΩ; EOL 4,7 kΩ hoặc AEOL
Chiều dài tuyến	Tối đa 1.000 m, cáp chống cháy 2 lõi ≥ 1,0 mm²
Tiêu chuẩn, chứng nhận	EN 54-2:1997 + A1:2006; EN 54-4:1997 + A1:2002 + A2:2006; LPCB; CE CPR 2831-CPR-F4051
Ngõ ra chuông	3 ngõ 18–28 VDC, 300 mA mỗi ngõ, EOL 4,7 kΩ; Sounder 1 đặt được NO/NC
Ngõ ra báo cháy / lỗi / cách ly	Báo cháy: điện áp 300 mA hoặc NO/NC 1 A; lỗi và cách ly/giám sát: NO/NC 1 A/24 VDC
Bo rơ-le tuỳ chọn	RB116A: ngõ báo cháy/lỗi riêng cho zone 1–16
Nguồn phụ 24 V	450 mA chờ, 1.000 mA báo động
Hiển thị phụ	Ngõ open-collector cho GST-RP16
Ngõ vào từ xa	Chế độ ngày, EVAC, Silence, Reset
Nguồn cấp	220/230 VAC +10 % −15 %, 50/60 Hz; 0,8 A; cầu chì T2A 250 VAC
Ắc quy	2 × 12 V/7 Ah, sạc 400 mA/27,6 V, điện trở trong ≤ 1,0 Ω, dòng rút tối đa 2,5 A
Tải EN 54-4	Chờ ≤ 550 mA; báo động ≤ 2,35 A
IP, môi trường	IP30; 0 °C đến +40 °C; ≤ 95 %
Kích thước	430 × 98 × 320 mm (manual 2026) / 380 × 102,7 × 320 mm (manual 2012)
Khối lượng	Hãng chưa công bố riêng cho GST116A

Quy hoạch 16 zone trên mặt bằng nhà máy

Với nhà máy 4 xưởng, 2 kho và khu phụ trợ, cách chia hợp lý là mỗi xưởng 2 zone (dãy máy A/B hoặc tầng lửng), mỗi kho 1 zone, trạm điện – trạm bơm – nhà ăn – văn phòng mỗi nơi 1 zone: tổng 12 zone, còn 4 zone cho mở rộng hoặc đặt chế độ giám sát. Zone 9–16 nằm trên bo mở rộng trong tủ, đấu dây như 8 zone cơ bản. Tuyến zone cho phép dài tới 1.000 m nên xưởng cuối khu vẫn về được tủ chính, nhưng cần nhớ tổng dòng tuyến của cả 16 zone chỉ 400 mA: khi nhiều zone cùng báo, tủ ưu tiên hiển thị và vẫn báo động, song không được treo còi hay đèn lên tuyến zone.

Đầu báo cho xưởng nhiều bụi, hơi dầu là DC-9103E nhiệt; kho hàng khô dùng DC-9102E khói; kho khẩu độ lớn dùng beam DC-9105E qua tiếp điểm khô. Khu có khí dễ cháy tách riêng bằng thiết bị an toàn tia lửa DC-9202(IS) qua barrier.

Bo rơ-le RB116A: liên động theo từng khu

Tủ chuẩn chỉ có một ngõ báo cháy chung; nhà máy lại cần dừng quạt hút và đóng van gas đúng xưởng đang cháy chứ không cắt cả nhà máy. Bo rơ-le RB116A gắn thêm trong tủ cho mỗi zone một cặp tiếp điểm báo cháy/lỗi riêng: zone xưởng sơn cắt quạt và ngắt nguồn xưởng sơn, zone kho đóng cửa cuốn chống cháy khu kho, zone trạm bơm báo về phòng vận hành. Đây là lý do chọn GST116A thay vì hai tủ GST108A rời: một tủ, một bo rơ-le, một điểm lập trình.

Zone giám sát và nguồn cho còi khu xa

Từng zone đặt được sang chế độ giám sát (không kích chuông): dùng cho tiếp điểm lỗi của nguồn phụ, công tắc dòng chảy sprinkler, trạng thái van, mức nước bể. Ngõ cách ly/giám sát ra tiếp điểm NO/NC 1 A báo cho hệ BMS. Về còi: ba ngõ chuông 300 mA và nguồn phụ 1 A không đủ cho hàng trăm còi đèn ở nhà máy, vì vậy còi mỗi khu lấy nguồn từ PSU24-10 hoặc PSU24-5 đặt tại khu, tủ chỉ đưa tín hiệu kích qua tiếp điểm Sounder 1 hoặc RB116A. Tủ hiển thị phụ GST-RP16 đặt ở cổng bảo vệ để ca đêm nhìn được zone nào báo.

Tương thích và phụ kiện đi kèm

• Đầu báo DC-9102E, DC-9103E, beam DC-9105E; nút ấn DC-9204E.
• Còi đèn C-9401N, chuông GST-JL cấp nguồn qua PSU24-10 / PSU24-5.
• Ắc quy: chưa gồm — tủ dùng 2 bình 12V-7.2Ah, mua kèm mã BCT0174; bo rơ-le RB116A; tủ hiển thị phụ GST-RP16; AEOL DP-9907 + đế DB-01D.
• Liên lạc: tủ điện thoại GST-FT24N; khu chống nổ: DC-9202(IS); xem nhóm tủ báo cháy.

Sản phẩm liên quan: Ắc quy 12V-7.2Ah WP7.2-12 dùng cho tủ báo cháy.

Câu hỏi thường gặp

GST116A quản lý tối đa bao nhiêu thiết bị?

16 zone × 32 = 512 đầu báo và nút ấn, tuyến mỗi zone dài tới 1.000 m với cáp chống cháy 1,0 mm².

Tổng dòng 400 mA cho 16 zone có đủ không?

Đủ cho đầu báo và nút ấn vì dòng chờ mỗi đầu báo chỉ cỡ 60 µA; không được treo còi, đèn hay module ăn dòng lớn lên tuyến zone.

Muốn liên động riêng từng xưởng thì cần gì?

Gắn bo rơ-le RB116A (tuỳ chọn) để mỗi zone có tiếp điểm báo cháy/lỗi riêng; tủ chuẩn chỉ có một ngõ báo cháy chung.

Nhà máy quá 16 zone thì sao?

Dùng hai tủ GST116A cho hai khu độc lập hoặc chuyển sang hệ địa chỉ GST; Thietbi114 tư vấn theo mặt bằng cụ thể.

Tủ có tem kiểm định/lưu thông không?

Có. GST116A chính hãng giao kèm tem kiểm định/lưu thông, chứng nhận LPCB và CE.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình và báo giá theo dự án.
