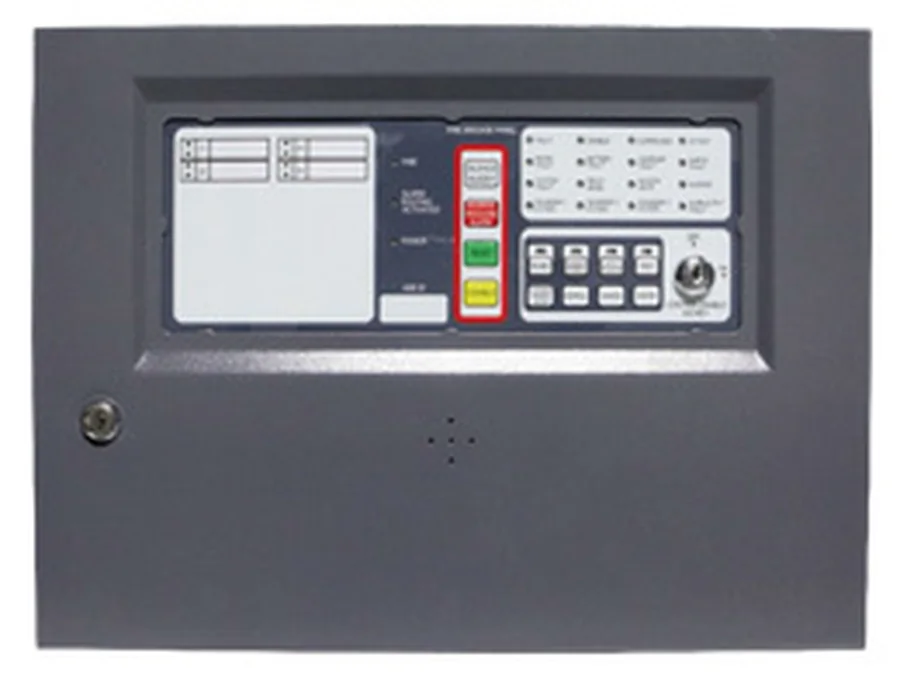

Trung tâm báo cháy 8 kênh GST108A không kèm ắc quy – GST có kiểm định/lưu thông

Trung tâm báo cháy 8 kênh GST108A là tủ hệ thường được Thietbi114 đề xuất nhiều nhất cho toà nhà văn phòng, khách sạn mini, chung cư và trường học cao 5–8 tầng: mỗi tầng một zone, còn dư zone cho tầng hầm và tầng mái. Tủ cùng dòng GST102A/104A/108A/116A của GST, chứng nhận LPCB theo EN 54-2 và EN 54-4, tích hợp nguồn 230 VAC, bộ sạc ắc quy và các ngõ ra chuông, báo cháy, lỗi để liên động thang máy, quạt tăng áp.

Điểm khác của bài này so với tủ 4 kênh và 16 kênh là cách khai thác các chức năng vận hành – ngày/đêm, trễ ngõ ra, ngõ vào điều khiển từ xa – cho toà nhà có người ở qua đêm. Hàng chính hãng, có tem kiểm định/lưu thông, giá 7.239.000đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026 và datasheet GST108A (DS10105778); kích thước ghi hai giá trị vì manual 2026 và manual 2012 khác nhau.

Thông số kỹ thuật

Thông số	Giá trị
Model	GST108A, Product No. 10105778 (DS10105778)
Dung lượng	8 zone; tối đa 32 đầu báo/nút ấn mỗi zone; từng zone chọn báo cháy hoặc giám sát
Tiêu chuẩn / chứng nhận	EN 54-2, EN 54-4; LPCB; CE (CPR 2831-CPR-F4051)
Điện áp và dòng tuyến zone	15–28 VDC; 170 mA/zone; ngưỡng báo cháy 150 Ω–1,5 kΩ
Điện trở cuối tuyến	4,7 kΩ hoặc AEOL (DP-9907 với đế DB-01D)
Ngõ chuông	Sounder 1 (điện áp hoặc NO/NC), Sounder 2, Sounder 3 (điện áp); 18–28 VDC, 300 mA/ngõ, EOL 4,7 kΩ
Ngõ báo cháy	18–28 VDC/300 mA hoặc NO/NC 1 A/24 VDC
Ngõ lỗi	NO/NC 1 A/24 VDC
Ngõ cách ly/giám sát	NO/NC 1 A/24 VDC, mặc định báo cách ly
Nguồn phụ	18–28 VDC; 450 mA chờ / 1.000 mA báo động
Điều khiển từ xa	Ngõ vào tiếp điểm: chế độ ngày, EVAC, Silence, Reset; ngõ ra open-collector cho GST-RP16
Chức năng lập trình	Liên kết zone–chuông, kiểu âm, trễ ngõ ra, chế độ ngày/đêm; 3 cấp truy cập (khoá + công tắc trong)
Nguồn AC	220/230 VAC +10 % −15 %, 50/60 Hz, 0,8 A, cầu chì T2A
Ắc quy và sạc	2 × 12 V/7 Ah; sạc 400 mA ở 27,6 V; dòng ắc quy tối đa 2,5 A
Tải theo EN 54-4	550 mA chờ; 2,35 A báo động
Cáp	Chống cháy 2 lõi ≥ 1,0 mm², tối đa 1.000 m mỗi tuyến; nguồn ≥ 1,5 mm²
Cấp bảo vệ, môi trường	IP30; 0 °C đến +40 °C; ≤ 95 % không ngưng tụ
Kích thước	430 × 98 × 320 mm (manual 2026) / 380 × 102,7 × 320 mm (manual 2012)
Bo tuỳ chọn	Bo rơ-le RB108A: ngõ ra báo cháy/lỗi riêng cho zone 1–8

Mỗi tầng một zone và ba ngõ chuông chia theo nhóm tầng

Toà nhà 6 tầng + 1 hầm: zone 1 hầm để xe, zone 2–7 tầng 1–6, zone 8 tầng mái và phòng máy thang. Mỗi tầng vài chục mét vuông hành lang chỉ cần 5–10 đầu báo và 2 nút ấn, thấp xa mức 32 thiết bị, nên tuyến zone rất nhẹ. Ba ngõ chuông nên chia theo nhóm tầng: Sounder 2 cho hầm và tầng 1–2, Sounder 3 cho tầng 3–6; Sounder 1 đặt kiểu tiếp điểm NO/NC để đưa tín hiệu về hệ âm thanh thoát nạn hoặc bảng điều khiển thang máy mà không cấp điện áp ra. Mỗi ngõ chịu 300 mA, tương đương 8 còi đèn C-9401N, đủ cho ba tầng mỗi ngõ.

Ngày/đêm và trễ ngõ ra: giảm báo giả khi có người ở qua đêm

Chung cư và khách sạn gặp báo giả từ khói bếp, hơi nước phòng tắm. GST108A cho lập trình chế độ ngày/đêm và trễ ngõ ra: ban ngày khi có bảo vệ trực, tín hiệu báo cháy từ zone có thể được giữ lại một khoảng trễ để người trực kiểm tra rồi mới kích chuông toàn nhà; ban đêm chuyển sang báo tức thì. Việc chuyển ngày/đêm làm được tự động hoặc bằng ngõ vào tiếp điểm từ xa. Cùng cụm ngõ vào còn có Silence, Reset và EVAC từ xa để bảo vệ ở quầy lễ tân xử lý mà không phải chạy tới phòng kỹ thuật.

Tủ hiển thị phụ GST-RP16 nối vào ngõ open-collector đặt tại quầy bảo vệ, lặp lại đèn zone của tủ chính – cách bố trí phổ biến khi tủ chính nằm trong phòng kỹ thuật tầng hầm.

Ba cấp truy cập và bàn giao cho ban quản lý

• Cấp 1: ai cũng xem được đèn hiển thị và tắt còi trong tủ.
• Cấp 2: bật khoá Control Enable mới dùng được Reset, Silence, EVAC – chìa giao cho ca trực.
• Cấp 3: mở tủ, gạt công tắc SW2 để lập trình liên kết zone–chuông, kiểu âm, trễ; giữ Output Program hơn 2 giây để về mặc định – chỉ đơn vị lắp đặt thao tác.

Khi bàn giao, Thietbi114 dán sơ đồ zone – tầng lên nắp tủ và ghi lại cấu hình trễ, ngày/đêm để ban quản lý mới không phải dò lại. Zone không dùng vẫn gắn 4,7 kΩ hoặc đặt sang chế độ giám sát cho nguồn phụ, van, bơm.

Tương thích và phụ kiện đi kèm

• Đầu báo khói quang DC-9102E ở hành lang, phòng ngủ; nhiệt DC-9103E ở bếp, gara.
• Nút ấn DC-9204E mỗi tầng; còi đèn C-9401N hoặc chuông GST-JL theo ngõ chuông.
• Ắc quy: chưa gồm — tủ dùng 2 bình 12V-7.2Ah, mua kèm mã BCT0174; tủ hiển thị phụ GST-RP16; bo rơ-le RB108A; nguồn phụ PSU24-5 nếu còi vượt 300 mA/ngõ.
• Liên lạc chữa cháy: tủ điện thoại GST-FT8WN; xem thêm hệ thống báo cháy và tủ báo cháy.

Sản phẩm liên quan: Ắc quy 12V-7.2Ah WP7.2-12 dùng cho tủ báo cháy.

Câu hỏi thường gặp

GST108A hợp với toà nhà bao nhiêu tầng?

Thường 5–8 tầng: mỗi tầng một zone tối đa 32 thiết bị, còn dư zone cho hầm và mái. Nhiều tầng hơn thì gộp 2 tầng/zone hoặc chọn GST116A.

Có tự chuyển ngày/đêm được không?

Có. Chế độ ngày/đêm lập trình ở cấp 3 hoặc điều khiển bằng ngõ vào tiếp điểm từ xa; trễ ngõ ra chỉ áp dụng cho chế độ ngày.

Nối được chuông hãng khác không?

Được với chuông/còi 24 VDC phân cực, tổng dòng không quá 300 mA mỗi ngõ và có EOL 4,7 kΩ song song ở thiết bị cuối.

Tủ có ngõ liên động thang máy không?

Có ngõ báo cháy dạng tiếp điểm NO/NC 1 A và Sounder 1 cũng đặt được kiểu tiếp điểm; bo rơ-le RB108A thêm ngõ riêng cho từng zone.

Sản phẩm có tem kiểm định/lưu thông không?

Có. Hàng GST chính hãng, giao kèm tem kiểm định/lưu thông và chứng nhận LPCB/CE.
