Tủ điện thoại báo cháy 8 kênh -FT8WN – GST có kiểm định/lưu thông

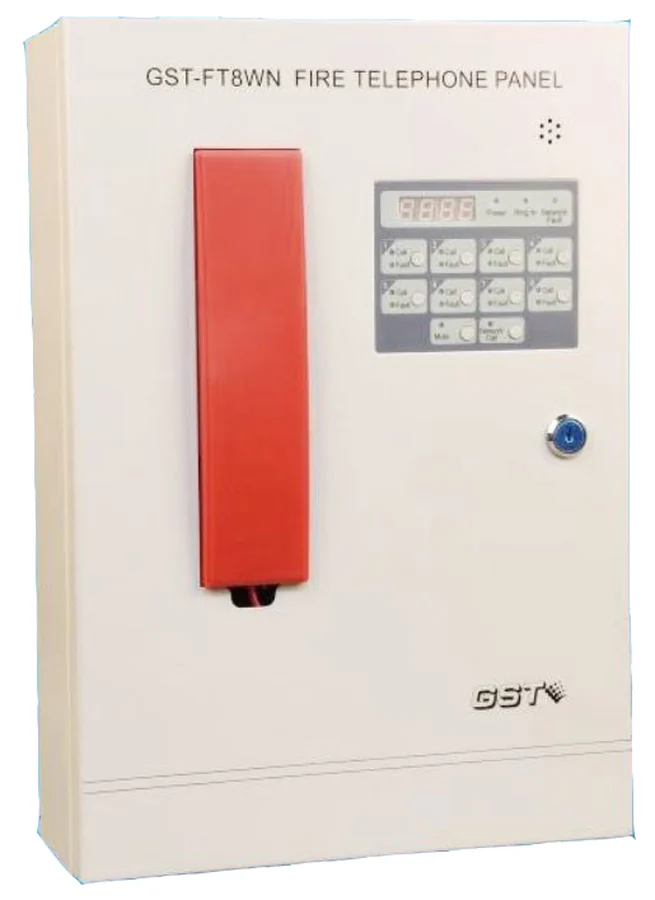

Tủ điện thoại báo cháy GST-FT8WN là khối liên lạc khẩn cấp hai chiều của hệ báo cháy thường GST. Tủ đặt tại phòng trực hoặc phòng chỉ huy chữa cháy, 8 zone kéo dây riêng tới các tổ hợp điện thoại cố định P-9911(F) hoặc ổ cắm P-9911(J) đặt ở buồng thang, hành lang, phòng máy bơm. Khi có cháy, sóng di động trong lõi thang thường mất hoặc nghẽn; đường dây riêng của tủ vẫn làm việc vì chạy bằng 24 VDC dự phòng và được giám sát hở/ngắn mạch liên tục. Phiếu MISA ghi gọn là FT8WN, mã đầy đủ của hãng là GST-FT8WN – cùng một sản phẩm.

Công trình hay dùng: toà nhà văn phòng, chung cư cao tầng, bệnh viện, trung tâm thương mại và nhà máy có nhiều chốt trực – nơi phương án chữa cháy yêu cầu bảo vệ tầng, đội chữa cháy cơ sở nói chuyện được với người trực tủ báo cháy mà không phụ thuộc mạng viễn thông. Hàng GST chính hãng, có tem kiểm định/lưu thông, giá tại Thietbi114 là 10.380.000đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn), mã tài liệu DS60101176; phần hướng dẫn đấu nối theo manual GST-FT8WN do nhà phân phối đăng lại.

Thông số kỹ thuật

Thông số	Giá trị
Model hãng	GST-FT8WN (Fire Telephone Panel)
Điện áp làm việc	24 VDC ± 10 % (nguồn ngoài)
Dòng tĩnh	0,15 A
Dòng tối đa	0,75 A
Dải tần thoại	300–3.400 Hz
Xuyên âm giữa các zone	< −60 dB
Suy hao truyền	< 5 dB
Số zone điện thoại	8 zone, giám sát hở/ngắn mạch
Tổ hợp mỗi zone	Tối đa 5 tổ hợp
Nối mạng	Tối đa 8 tủ GST-FT8WN/FT24N, đường mạng được giám sát
Điện trở cuối tuyến (EOL)	10 kΩ ± 0,5 kΩ ở tổ hợp cuối mỗi zone
Nhiệt độ làm việc	−5 °C đến +40 °C
Độ ẩm tương đối	45–95 %
Kích thước	400 × 280 × 100 mm, lắp treo tường
Khối lượng	4,15 kg (cả bao bì)
Tài liệu hãng	Datasheet DS60101176

Chia 8 zone cho toà nhà nhiều tầng như thế nào

Mỗi zone của GST-FT8WN nhận tối đa 5 tổ hợp đấu song song trên một đôi dây Zn+/Zn−, tổ hợp cuối gắn điện trở 10 kΩ để tủ giám sát tuyến. Vì vậy khi thiết kế, kỹ thuật viên chia zone theo trục đứng chứ không theo từng phòng. Ví dụ nhà 10 tầng một thang bộ: zone 1 đến 5 mỗi zone gánh 2 tầng (2 tổ hợp P-9911(F) ở chiếu nghỉ), zone 6 cho tầng hầm và phòng bơm, zone 7 cho tầng mái và phòng máy thang, zone 8 để trống hoặc dành cho ổ cắm P-9911(J) ở sảnh để bảo vệ cắm tổ hợp cầm tay.

Cách gọi rất đơn giản cho người không quen thiết bị: ở hiện trường chỉ cần nhấc ống nghe (hoặc cắm P-9911(M) vào ổ) là tủ đổ chuông và sáng đèn zone tương ứng; người trực nhấc máy là nói chuyện. Chiều ngược lại, người trực bấm phím zone để gọi xuống tầng. Lỗi hở hay ngắn mạch ở một zone chỉ báo lỗi zone đó, các zone còn lại vẫn đàm thoại bình thường – đây là điểm khác với bộ đàm hay điện thoại nội bộ dùng chung tổng đài.

Nối mạng 8 tủ và chuyển cuộc gọi khi phòng trực vắng người

Khu phức hợp nhiều khối nhà thường đặt mỗi khối một tủ GST-FT8WN rồi nối mạng qua cặp dây Network +/− (đường mạng cũng được giám sát). Địa chỉ tủ 1–8 đặt bằng công tắc PIN màu đỏ ở góc trái bên trong tủ; tủ địa chỉ 1 là tủ chính và không được trùng địa chỉ. Trình tự đăng ký mạng theo manual: cấp nguồn các tủ phụ trước, giữ phím Network Call trên tủ chính rồi mới cấp nguồn tủ chính; chữ số đầu trên LED hiển thị số tủ đã đăng ký.

Giá trị thực tế của mạng nằm ở chỗ: cuộc gọi từ hiện trường không được trả lời sẽ tự chuyển sang tủ khác trong mạng. Ban đêm phòng trực khối A nghỉ, cuộc gọi từ cầu thang khối A vẫn tới được tủ ở phòng bảo vệ trung tâm. Tủ nối mạng được cả với GST-FT24N 24 zone nếu trung tâm chỉ huy dùng tủ rack.

Tính nguồn 24 VDC ngoài cho tủ

GST-FT8WN không có bộ nguồn AC và ắc quy tích hợp, phải cấp 24 VDC từ nguồn ngoài. Dòng tĩnh 0,15 A, khi nhiều zone cùng đàm thoại dòng lên tối đa 0,75 A. Nếu dùng chung nguồn với còi đèn, cộng tổng tải rồi chọn nguồn: bộ nguồn phụ PSU24-5 ra 26,5 VDC/5 A và nuôi ắc quy tới 12 Ah là đủ cho một tủ điện thoại cộng vài chục còi đèn. Đấu +24/GND đúng cực, cọc E nối đất; hãng không công bố tiết diện cáp nguồn riêng cho FT8WN, đội kỹ thuật thường dùng cáp chống cháy 1,0 mm² như yêu cầu của tổ hợp P-9911(F) và tăng lên 1,5 mm² cho đường nguồn dài.

Xử lý lỗi cơ bản: tủ báo lỗi zone thì đo hở/ngắn mạch và kiểm tra EOL khoảng 10 kΩ bằng đồng hồ; báo lỗi mạng thì kiểm tra tủ nào mất nguồn hoặc cáp mạng đứt.

Tương thích và phụ kiện đi kèm

• Tổ hợp cố định P-9911(F) lắp tại chiếu nghỉ, hành lang; tối đa 5 chiếc/zone.
• Tổ hợp cầm tay P-9911(M) dùng với ổ cắm P-9911(J) cho đội bảo vệ tuần tra.
• Nguồn 24 VDC: PSU24-5 hoặc PSU24-10 khi cấp chung cho nhiều tủ điện thoại và còi đèn.
• Lắp cạnh tủ báo cháy hệ thường GST108A hoặc GST116A; xem thêm nhóm hệ thống báo cháy và tủ báo cháy.

Câu hỏi thường gặp

GST-FT8WN có cần tủ báo cháy mới hoạt động không?

Không. Tủ điện thoại chạy độc lập bằng nguồn 24 VDC riêng, không nối vào zone của tủ báo cháy. Thực tế hai tủ thường lắp cạnh nhau ở phòng trực để một người quản lý cả hai.

Một zone nối được bao nhiêu tổ hợp điện thoại?

Tối đa 5 tổ hợp P-9911(F) hoặc ổ P-9911(J) đấu song song, tổ hợp cuối gắn điện trở 10 kΩ ± 0,5 kΩ. Muốn hơn 40 điểm thì nối mạng thêm tủ.

FT8WN trên báo giá và GST-FT8WN có phải cùng một sản phẩm?

Đúng. FT8WN là cách ghi rút gọn trên phiếu MISA của Thietbi114; mã đầy đủ trên vỏ tủ và datasheet hãng là GST-FT8WN.

Tủ có ghi âm cuộc gọi không?

Datasheet GST-FT8WN không nêu chức năng ghi âm. Nếu dự án yêu cầu lưu hội thoại, chọn GST-FT24N có ghi âm 15 phút.

Nối mạng được với tủ điện thoại của hãng khác không?

Không. Đường mạng chỉ dùng giữa các tủ GST-FT8WN và GST-FT24N, tối đa 8 tủ, tủ địa chỉ 1 là tủ chính.
