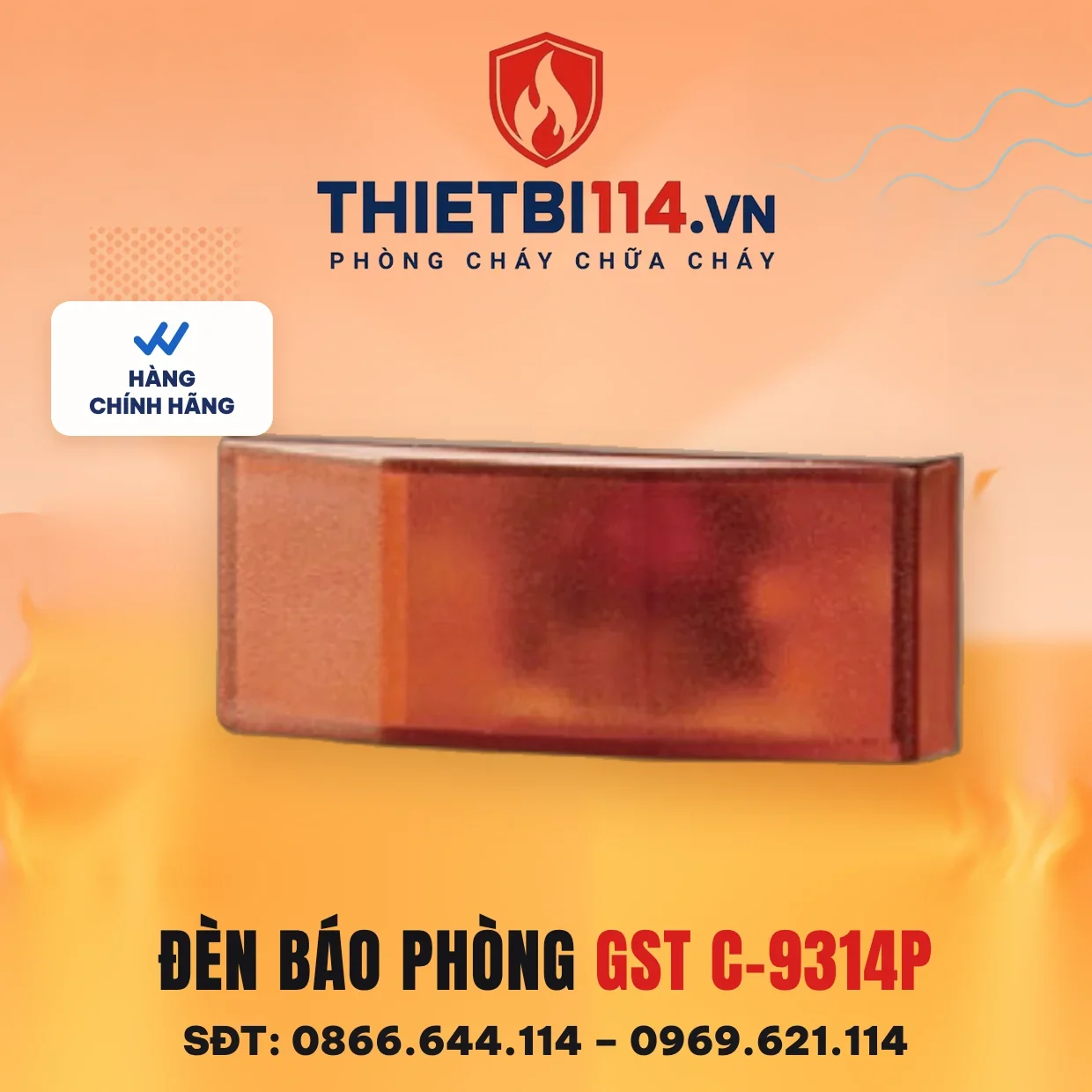

Đèn báo phòng C-9314P – GST có kiểm định/lưu thông

Đèn báo phòng C-9314P là đèn chỉ thị từ xa thụ động (Passive Remote Indicator) của GST, gắn ngoài cửa phòng hoặc hành lang để lặp lại trạng thái cháy của đầu báo bên trong. Đèn không có địa chỉ và cũng không đấu vào zone; nó lấy tín hiệu trực tiếp từ hai chân đèn báo từ xa trên đế đầu báo, nên dùng chung cho cả đầu báo hệ thường DC-9102E, DC-9103E trên tủ GST104A/GST108A và đầu báo địa chỉ DI-910xE.

Đèn C-9314P là phụ kiện chỉ thị phụ, được nhập cùng lô thiết bị GST có tem kiểm định/lưu thông theo đúng tên hàng, dù bản thân đèn chỉ là phụ kiện chỉ thị. Giá 184.000đ một đèn. Thông số lấy từ datasheet/manual GST (gst.com.cn); khối lượng và cấp IP hãng không công bố.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	C-9314P – Passive Remote Indicator (đèn báo phòng)
Nguồn tín hiệu	Hai chân đèn báo từ xa trên đế đầu báo (chân 2 = +, chân 4 = −)
Điện áp làm việc	2,0–3,0 VDC
Dòng tĩnh	0 mA
Dòng tác động	≤30 mA (thực tế do đầu báo giới hạn qua điện trở nối tiếp)
LED	Đỏ; tắt khi bình thường, sáng liên tục hoặc chớp khi đầu báo báo cháy (tùy loại đầu báo)
Điện trở hạn dòng	Tích hợp trong đèn
Đầu báo tương thích	Hệ thường C-9101/9102/9103, DC-9101E/9102E/9103E, DC-M910x; địa chỉ I-910x, DI-910xE, DI-M910x
Cách lắp	Nổi trực tiếp lên tường khi đi ống nổi; âm tường dùng tấm đế BP-9314P với hộp âm
Nhiệt độ	0 °C đến +37,8 °C (dải chứng nhận UL ghi trên trang hãng); hãng khuyến cáo theo manual đầu báo đi kèm
Độ ẩm	≤85 %, không ngưng tụ
Vật liệu, màu	ABS, trắng RAL 9016
Kích thước	64,5 × 64,5 × 31,4 mm
Mã hãng	Product No. 10102339 (DS10102339)

Đèn thụ động: đầu báo nuôi đèn, không cần nguồn riêng

C-9314P không có nguồn và không nối vào zone. Khi đầu báo chuyển sang trạng thái cháy, mạch trong đầu báo cấp một điện áp nhỏ 2–3 VDC ra hai chân đèn báo từ xa, đèn sáng; bình thường 0 mA nên không ảnh hưởng ngân sách ắc quy. Dòng tác động tối đa trên datasheet đèn là 30 mA, nhưng thực tế bị giới hạn bởi điện trở nối tiếp bên trong đầu báo: DC-9102E và DC-9103E chỉ cho ra tối đa 2 mA qua điện trở 10 kΩ, đủ để LED đỏ nhìn rõ ngoài hành lang khách sạn. Nối đúng cực: chân 2 (+) và chân 4 (−) của đế DB-01; đấu ngược đèn không sáng nhưng không hỏng đầu báo.

Một đèn cho nhiều đầu báo: thêm diode 1N5819

Phòng lớn có 3 đầu báo nhưng chỉ cần một đèn ngoài cửa: nối chân 2 và chân 4 của cả ba đế về cùng một đèn, và ở chân 4 của mỗi đế thêm một diode 1N5819 nối tiếp. Diode chặn dòng chạy ngược từ đầu báo đang cháy sang các đầu báo còn lại, nếu không có, đèn có thể không sáng hoặc đầu báo khác nhận tín hiệu sai. Với đầu báo địa chỉ DI-9102E, đèn có thể chớp thay vì sáng liên tục tùy loại; đây là đặc tính của đầu báo, không phải lỗi đèn.

Lắp nổi hay âm tường và lưu ý dải nhiệt độ

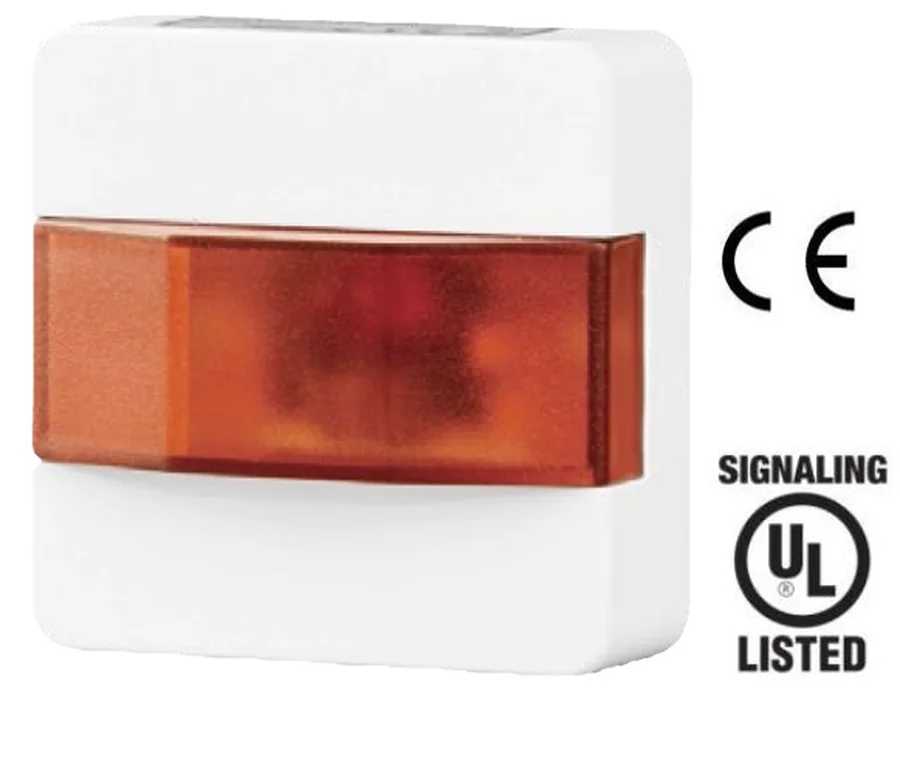

Đèn vuông 64,5 mm, dày 31,4 mm, màu trắng RAL 9016 hợp với tường sơn trắng ngoài cửa phòng. Đi ống nổi thì bắt đèn trực tiếp lên tường; đi âm thì dùng tấm đế BP-9314P lắp lên hộp âm, riêng cấu hình đầu báo chứng nhận UL hãng không cho lắp nổi. Trang hãng ghi dải nhiệt độ 0 °C đến +37,8 °C theo chứng nhận UL và khuyến cáo xem manual đầu báo đi kèm; hành lang có điều hòa hoặc thoáng mát nằm trong dải này, hành lang mái tôn nóng cần hỏi kỹ thuật trước.

Tương thích và phụ kiện đi kèm

• Đầu báo hệ thường DC-9102E, DC-9103E; đầu báo địa chỉ DI-9102E, DI-9103E.
• Tấm đế BP-9314P khi lắp âm (đặt riêng); diode 1N5819 khi nhiều đầu báo chung một đèn (linh kiện phổ thông).
• Tủ trung tâm hệ thường GST104A, GST108A, GST116A (đèn không đấu vào tủ, chỉ qua đầu báo).
• Danh mục đèn báo cháy, báo cháy có dây.

Câu hỏi thường gặp

Đèn báo phòng C-9314P có cần nguồn 24 VDC không?

Không. Đèn thụ động, lấy 2–3 VDC từ chân đèn báo từ xa của đầu báo; không nối vào zone hay nguồn riêng.

Sao đèn sáng mờ hơn tôi nghĩ?

Dòng do đầu báo giới hạn, DC-9102E/DC-9103E chỉ cấp tối đa 2 mA. LED đỏ vẫn đủ nhìn trong hành lang; muốn sáng hơn phải dùng còi đèn 24 VDC riêng.

Đèn C-9314P có tem kiểm định/lưu thông không?

Đèn là phụ kiện chỉ thị, hàng Thietbi114 nhập theo lô GST có tem kiểm định/lưu thông; hồ sơ nghiệm thu vẫn dựa chủ yếu vào tem của đầu báo và tủ trung tâm mà đèn đấu vào.

Dùng chung một đèn cho hai phòng được không?

Không nên; đèn lặp lại trạng thái của đầu báo nối vào nó, dùng chung sẽ không biết phòng nào cháy. Mỗi phòng một đèn, trong phòng nhiều đầu báo thì thêm diode 1N5819.
