Đầu báo nhiệt kết hợp cố định và gia tăng DC-9103E – GST có kiểm định/lưu thông

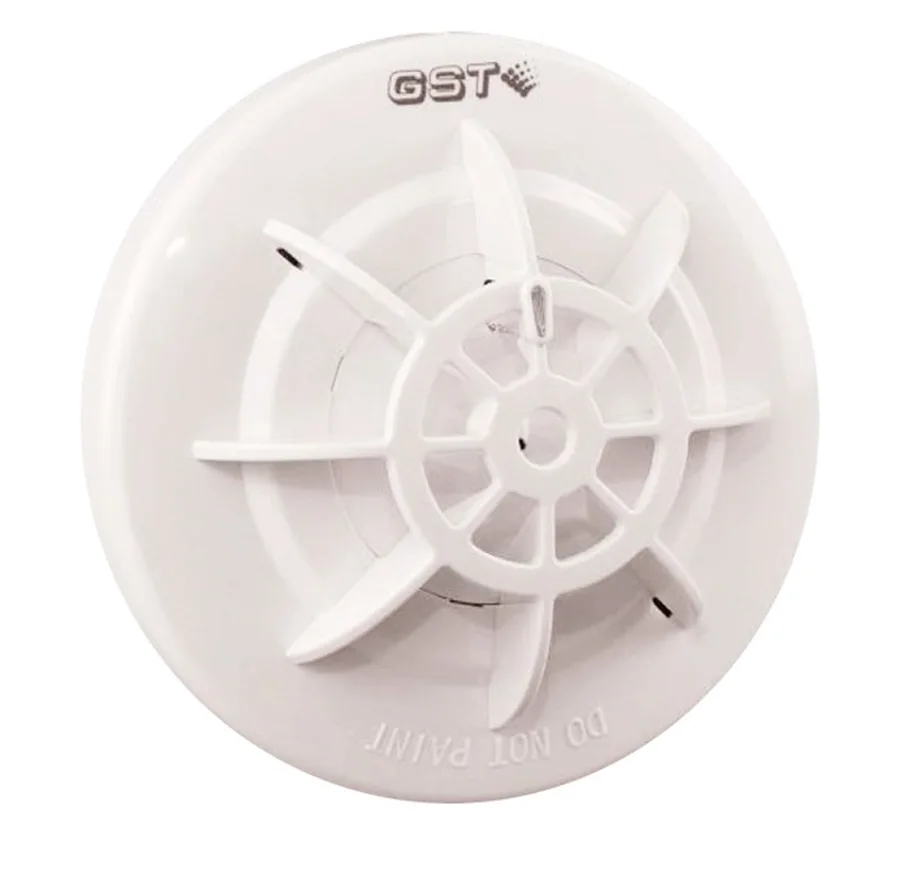

Đầu báo nhiệt DC-9103E là đầu báo nhiệt gia tăng kết hợp nhiệt cố định hệ thường của GST, có vi xử lý phán đoán cháy, ba cấp nhiệt A1R, A2S, BS lập trình tại chỗ, đấu 2 dây vào zone của tủ GST104A, GST108A, GST116A hoặc vào module giám sát zone của hệ địa chỉ. Đầu báo không mang địa chỉ, tủ chỉ hiển thị zone có cháy.

Nơi cần DC-9103E là chỗ đầu khói hay báo giả: bếp nhà hàng, gara, phòng máy phát, phòng giặt, kho có bụi, xưởng hàn. Đầu nhiệt bắt cháy chậm hơn đầu khói với đám cháy âm ỉ, nên cách làm thường gặp là ghép đầu nhiệt ở khu vực có khói nấu ăn hoặc hơi nước và đầu khói DC-9102E ở hành lang, phòng làm việc cùng zone. Giá tại Thietbi114 là 346.500đ, có tem kiểm định/lưu thông, chứng nhận LPCB theo EN 54-5. Thông số lấy từ datasheet/manual GST (gst.com.cn).

Thông số kỹ thuật

Hạng mục	Giá trị
Model	DC-9103E – đầu báo nhiệt gia tăng + cố định hệ thường
Tiêu chuẩn / chứng nhận	EN 54-5 / LPCB; CE
Điện áp	24 VDC (16–28 VDC)
Dòng tĩnh / báo động	≤60 µA / ≤55 mA (phụ thuộc giới hạn dòng của tủ)
Ripple tối đa	2 V đỉnh-đỉnh
Cấp nhiệt	A1R (mặc định), A2S, BS – lập trình bằng P-9910B, mã 2/3/5 (LED tắt: 130/131/133)
Nhiệt độ tác động điển hình	A1: 58 °C; A2: 62 °C; B: 77 °C
Nhiệt độ môi trường	A1/A2: -10 °C đến +50 °C; B: -10 °C đến +65 °C
Ngõ ra đèn báo từ xa	Có, phân cực, điện trở 10 kΩ nối tiếp, dòng ra tối đa 2,0 mA
Reset	Ngắt nguồn tức thời ≥10 s, điện áp ≤1,0 VDC
Đấu dây	2 dây phân cực cho zone; 2 dây phân cực cho đèn báo từ xa
Độ ẩm	≤95 %, không ngưng tụ
Cấp bảo vệ	IP2X
Vật liệu	ABS
Kích thước (có đế)	Ø100 mm × 54,5 mm theo datasheet; manual ghi 53,3 mm
Khoảng lỗ bắt / khối lượng	45–75 mm / ≈110 g có đế
Mã hãng	Product No. 10106288

Ba cấp nhiệt 58, 62, 77 °C: đặt cấp nào cho phòng nào

A1R tác động điển hình ở 58 °C và có thành phần gia tăng, dùng cho phòng nhiệt độ bình thường tới 50 °C như gara, phòng máy, kho hàng khô. A2S tác động ở 62 °C, chỉ nhiệt cố định, hợp nơi nhiệt dao động do máy móc bật tắt để tránh phần gia tăng kích nhầm. BS tác động ở 77 °C, chỉ nhiệt cố định, cho bếp công nghiệp, phòng nồi hơi, lò sấy có nền nóng tới 65 °C. Đặt cấp bằng bộ lập trình P-9910B với mã 2, 3, 5; muốn tắt LED polling thì dùng mã 130, 131, 133 tương ứng. Sau khi lắp, cắm P-9910B, bấm Test rồi Up để đọc lại cấp nhiệt đang đặt, tránh trường hợp đầu báo BS lắp nhầm vào văn phòng.

Đấu vào zone và đèn báo từ xa

Tuyến zone đi qua đế DB-01 với điện trở cuối tuyến 4,7 kΩ ở đầu cuối; nếu tủ dùng điện trở cuối tuyến chủ động DP-9907 thì chuyển sang đế DB-01D. Không cấp 24 VDC thẳng vào đầu báo, dòng báo động ≤55 mA chỉ an toàn khi tủ hạn dòng. Ngõ đèn báo từ xa có điện trở 10 kΩ bên trong, ra tối đa 2 mA, thắp được đèn báo phòng C-9314P ngoài cửa bếp hoặc phòng kỹ thuật; nhiều đầu báo dùng chung một đèn thì thêm diode 1N5819 nối tiếp ở chân 4 của mỗi đế.

Thử bằng nam châm hoặc máy sấy, reset 10 giây

DC-9103E có công tắc lưỡi gà: áp nam châm của dụng cụ thử vào vùng test vài giây, đầu báo chuyển sang trạng thái cháy để kiểm tra tuyến mà không cần gia nhiệt. Muốn thử thật, hơ máy sấy tóc vào thermistor cho tới khi LED sáng liên tục; cấp A1R phản ứng theo tốc độ tăng nhiệt nên sẽ kích trước khi chạm 58 °C nếu gia nhiệt nhanh. Sau thử, tủ ngắt nguồn zone ≥10 s để reset. Kích thước có đế datasheet ghi 54,5 mm, manual ghi 53,3 mm; khi khoét trần lấy 54,5 mm cho dư.

Tương thích và phụ kiện đi kèm

• Đế DB-01 (EOL 4,7 kΩ) hoặc DB-01D khi dùng DP-9907 AEOL; bộ lập trình P-9910B.
• Tủ hệ thường GST104A, GST108A, GST116A; ghép hệ địa chỉ qua module DI-9319E.
• Đèn báo phòng C-9314P qua ngõ đèn báo từ xa; đi cùng đầu báo khói DC-9102E và nút ấn DC-9204E trên zone.
• Bản địa chỉ: DI-9103E; bản phòng nổ: DC-9103(IS). Danh mục đầu báo nhiệt.

Câu hỏi thường gặp

Hàng xuất xưởng đang ở cấp nào?

A1R là mặc định. Muốn A2S hoặc BS phải đặt bằng P-9910B với mã 3 hoặc 5 sau khi lắp.

Bếp nhà hàng nên đặt cấp nào?

Thường là BS (77 °C, nền chịu tới 65 °C) cho khu vực bếp nấu; khu sơ chế và kho lạnh có thể dùng A1R hoặc A2S tùy nhiệt nền.

Có thể thay đầu khói bằng DC-9103E toàn bộ tòa nhà không?

Không nên. Đầu nhiệt phản ứng chậm với cháy âm ỉ; hãng khuyến cáo kết hợp với đầu khói để tăng độ tin cậy, mỗi loại ở khu vực phù hợp.

Đầu báo dùng được với tủ hãng khác không?

Đầu báo hệ thường 2 dây 16–28 VDC, về nguyên lý tương thích tủ hệ thường có hạn dòng; cần đối chiếu điện trở cuối tuyến và dòng báo động với manual tủ trước khi lắp.

Sản phẩm có tem kiểm định/lưu thông không?

Có. DC-9103E tại Thietbi114 kèm tem kiểm định/lưu thông và chứng nhận LPCB EN 54-5 của hãng.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình và báo giá theo dự án.
