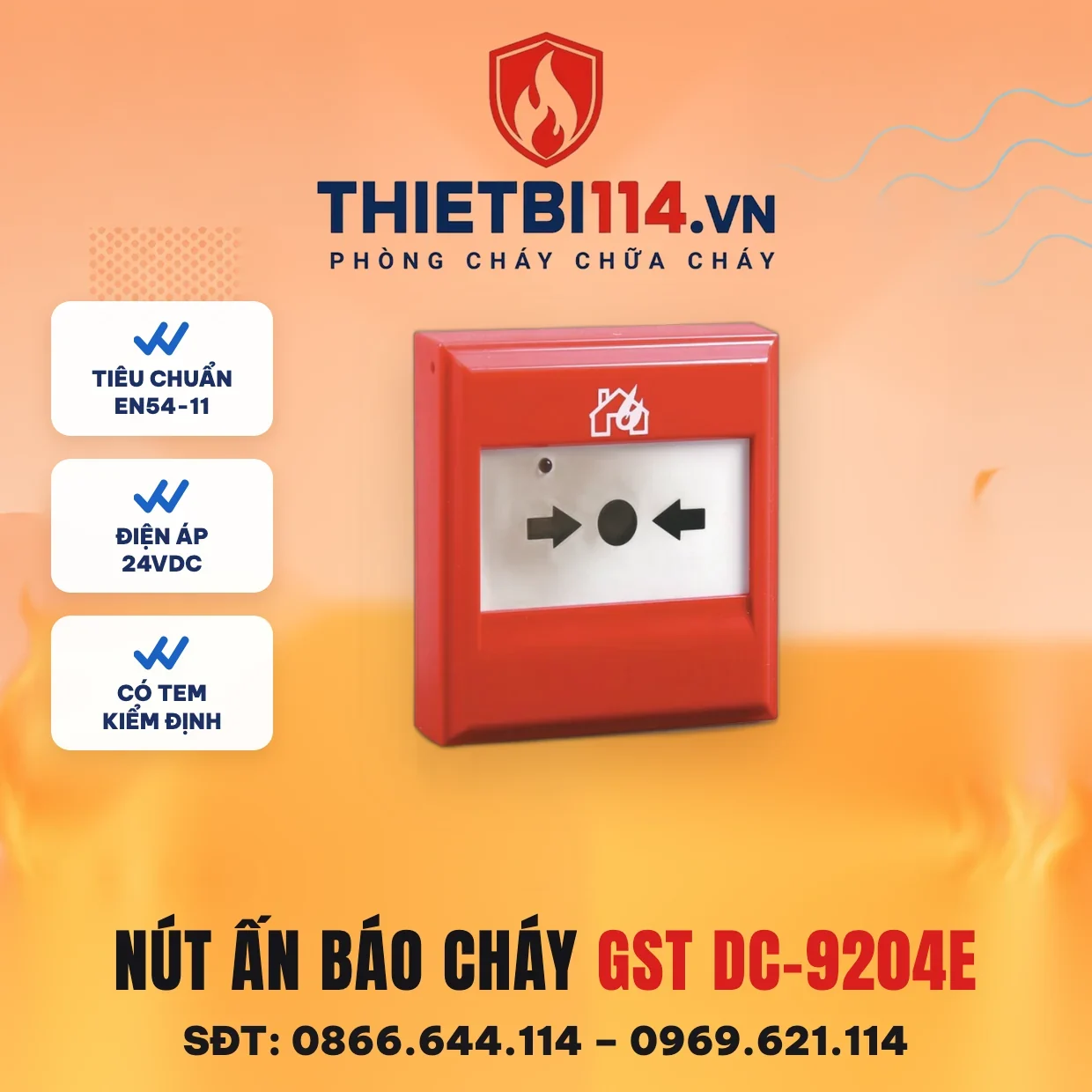

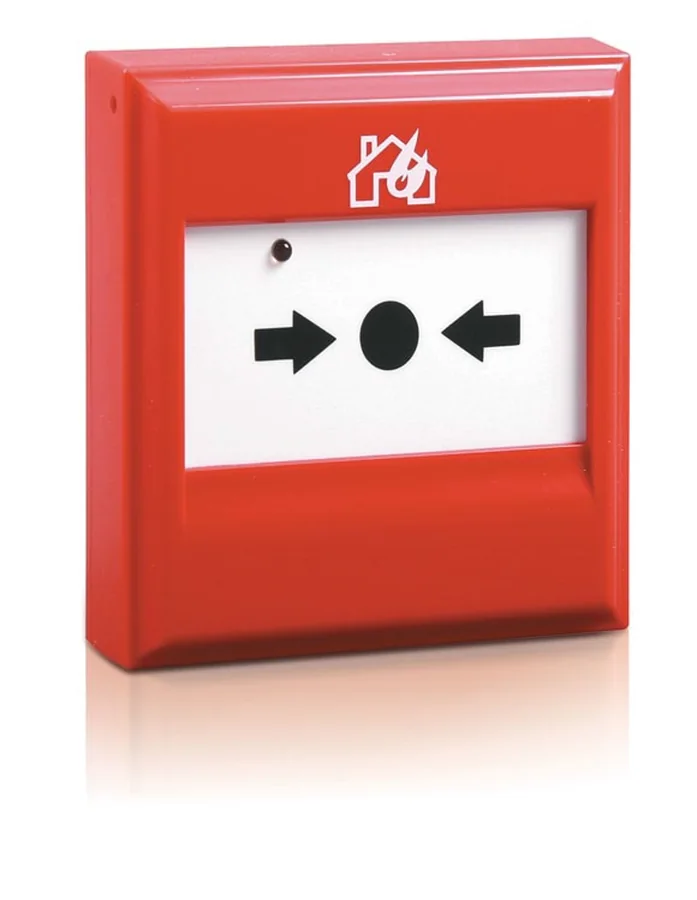

Nút nhấn khẩn loại thường DC-9204E – ảnh chính hãng GST

Nút nhấn khẩn loại thường DC-9204E – GST có kiểm định/lưu thông

339.500₫

Nút nhấn khẩn loại thường DC-9204E của GST — nút báo cháy khẩn cấp cho người phát hiện cháy kích hoạt báo động thủ công; bắt buộc tại lối thoát nạn theo thiết kế hệ báo cháy. Có kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Gọi 0866.644.114 Chat Zalo

Mô tả
Đánh giá (0)

Nút nhấn khẩn DC-9204E là nút ấn báo cháy bằng tay của hệ báo cháy thường GST, lắp ở lối thoát nạn, hành lang, cạnh cửa ra vào mỗi tầng để người phát hiện cháy chủ động báo về tủ trước khi đầu báo kịp cảm nhận khói. Nút không có địa chỉ, báo cháy bằng cách thay đổi dòng trên tuyến zone nên đấu thẳng vào tủ GST104A, GST108A, GST116A và nhiều tủ hệ thường tương thích khác. Phần tử kích hoạt bằng nhựa ấn vào là báo, không cần vỡ kính, phục hồi bằng chìa.

Đây là mã dùng số lượng lớn nhất trong một hệ GST thường: mỗi tầng nhà xưởng, văn phòng, trường học, nhà kho đều cần vài nút. Hàng chính hãng, chứng nhận LPCB theo EN 54-11, có tem kiểm định/lưu thông, giá 339.500đ/chiếc.

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026, Product No. 10106301.

Thông số kỹ thuật

Thông số	Giá trị
Model	DC-9204E, Product No. 10106301
Tiêu chuẩn	EN 54-11 (Type A, dùng trong nhà)
Chứng nhận	LPCB (CPR 2831-CPR-F0129); CE
Điện áp làm việc	24 VDC (12–28 VDC)
Dòng tĩnh	0 mA
Dòng báo cháy	≤ 30 mA, điện trở tương đương 470 Ω 1/2 W; tủ phải hạn dòng ≤ 28 VDC/60 mA
Kích hoạt / phục hồi	Ấn phần tử bằng tay, tái sử dụng; reset bằng chìa
Đèn LED	Đỏ, sáng sau khi báo cháy
Đấu dây	2 dây: I+/I− vào, O+/O− ra thiết bị kế; cáp ≥ 1,0 mm²
Cấp bảo vệ	IP43
Vật liệu	ABS
Nhiệt độ làm việc	−10 °C đến +50 °C (datasheet 2026) / −10 °C đến +55 °C (trang hãng)
Độ ẩm	≤ 95 %, không ngưng tụ
Kích thước	87,1 × 87,1 × 58 mm (có hộp đế); khoảng lỗ bắt 60 mm
Khối lượng	≈ 160 g (có hộp đế)

Báo cháy bằng dòng: vì sao không được đấu thẳng 24 VDC

Ở trạng thái chờ nút hở mạch, dòng 0 mA. Khi ấn, một điện trở 470 Ω được nối vào tuyến, dòng tăng lên tối đa 30 mA và tủ đọc mức dòng này là báo cháy. Vì nút chỉ là một điện trở nên nguồn cấp phải là zone của tủ báo cháy có hạn dòng (không quá 28 VDC/60 mA); đấu thẳng vào nguồn 24 VDC không hạn dòng sẽ hỏng điện trở. Nút làm việc với mọi tủ có ngưỡng báo cháy trong khoảng 150 Ω–1,5 kΩ, đúng dải mà dòng tủ GST102A–GST116A quy định.

Trong một zone, manual GST yêu cầu đấu nút trước các đầu báo (nút gần tủ hơn) để dù có tháo đầu báo ra vệ sinh, nút vẫn báo được. Tuyến vào ở cặp I+/I−, tuyến ra thiết bị kế tiếp ở O+/O−; điện trở cuối tuyến đặt theo tủ (4,7 kΩ với tủ GST). Hộp hàng có kèm dụng cụ nối tắt để thợ thử thông tuyến khi chưa gắn nút.

Ấn không vỡ kính, phục hồi bằng chìa

Khác nút vỡ kính đời cũ, DC-9204E dùng phần tử nhựa: ấn vào, phần tử tụt xuống lộ vạch báo và LED đỏ sáng. Sau khi xử lý xong, cắm chìa thẳng vào lỗ ở cạnh dưới, đẩy vào và xoay theo chiều kim đồng hồ tới khi phần tử bật về là nút sẵn sàng. Không mảnh kính, không mua kính thay – phù hợp trường học, bệnh viện, nơi hay bị ấn nhầm. Muốn tách thân khỏi đế, cắm chìa dạng nĩa và đẩy hết cỡ.

Cấu trúc 1st fix/2nd fix: đế hoặc hộp đấu dây lắp trước ở giai đoạn thô (lỗ bắt vít cách 60 mm, lắp nổi hoặc bán âm), thân nút cắm vào sau khi hoàn thiện, tránh bám bụi sơn vào phần tử.

Phụ kiện và lưu ý chọn vị trí

Nắp lật D-92FC (Product No. 30206356): che mặt nút ở hành lang trường học, nhà trẻ để hạn chế ấn nghịch.
Hộp chống nước D-92WPB (30206520): cho vị trí ẩm, hắt mưa; bản thân nút chỉ IP43 và là loại Type A dùng trong nhà.
Nhiệt độ làm việc datasheet 2026 ghi −10 °C đến +50 °C, trang hãng ghi tới +55 °C; Thietbi114 lấy con số thấp hơn để tính cho mái tôn nhà xưởng.
Khu vực có khí dễ cháy dùng bản an toàn tia lửa DC-9202(IS) với barrier, không dùng DC-9204E.

Tương thích và phụ kiện đi kèm

Tủ trung tâm hệ thường GST: GST104A, GST108A, GST116A; tủ xả khí GST301.
Cùng zone với đầu báo khói quang DC-9102E và đầu báo nhiệt DC-9103E; nút đấu trước đầu báo.
Đưa vào hệ địa chỉ qua module giám sát đầu báo thường DI-9319E.
Xem thêm nhóm nút ấn khẩn và báo cháy có dây.

Câu hỏi thường gặp

DC-9204E dùng được với tủ hãng khác không?

Được, miễn tủ hệ thường đọc báo cháy bằng điện trở khoảng 470 Ω và hạn dòng zone không quá 28 VDC/60 mA. Với tủ GST102A–GST116A hãng đã ghi rõ tương thích.
