Nút nhấn xả khí C-9317 – GST có kiểm định/lưu thông

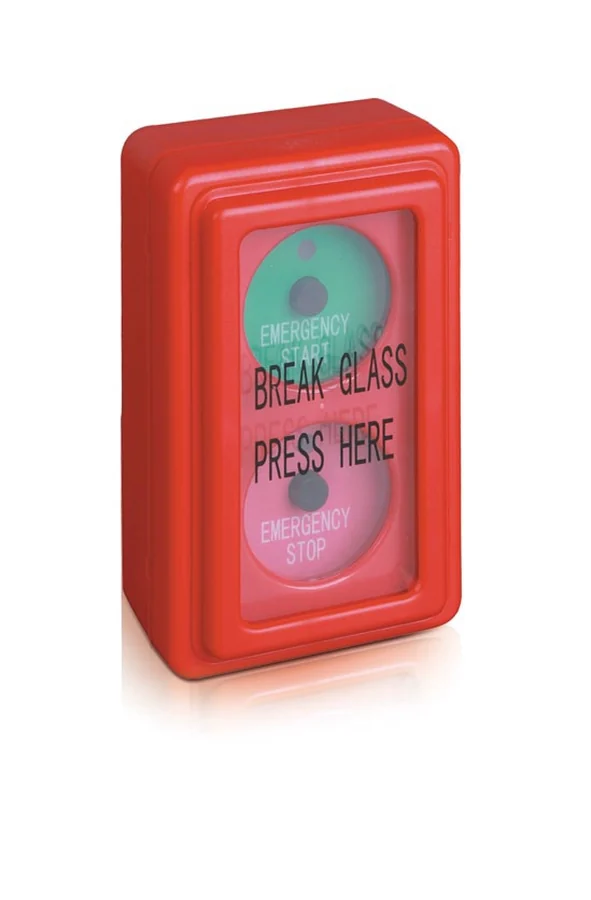

Nút nhấn xả khí C-9317 (Emergency Gas Override Control) là nút điều khiển tại chỗ của hệ chữa cháy khí GST, lắp ngay cửa phòng được bảo vệ: phòng máy chủ, phòng điện, kho lưu trữ, phòng biến áp. Nút gồm hai phím tự giữ dưới nắp kính: Start gửi lệnh xả về tủ điều khiển GST301 để tủ đếm ngược rồi mở van bình, Stop chặn lệnh đó nếu người tại chỗ xác nhận không có cháy trong thời gian trễ. Nút không có địa chỉ, chỉ làm việc trong hệ thường, kèm một tiếp điểm khô cho tín hiệu Start.

C-9317 khác hoàn toàn nút ấn báo cháy: một cái ra lệnh xả khí – hành động không thu hồi được sau khi bình đã mở – nên vị trí, nắp kính và huấn luyện người dùng đều được hãng quy định chặt. Hàng GST chính hãng, có tem kiểm định/lưu thông, giá 691.000đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn), mã DS10100597, order code 2340597; manual bản 3.03 do nhà phân phối đăng lại.

Thông số kỹ thuật

Thông số	Giá trị
Model	C-9317, datasheet DS10100597 / order code 2340597
Điện áp làm việc	19 VDC (cấp từ tuyến của tủ xả khí)
Dòng tĩnh	0 mA
Dòng khi ấn	< 25 mA
Điện trở tuyến	3 kΩ bình thường; 330 Ω song song 3 kΩ khi ấn
Dạng tín hiệu	Start dạng xung, Stop dạng mức
Tiếp điểm phụ	K1/K2 thường mở, 60 VDC/0,1 A, điện trở tiếp điểm ≤ 100 mΩ; đóng khi ấn Start, mở khi ấn Stop
Đèn LED	Start: đỏ chớp khi ấn; Stop: đỏ sáng liên tục khi ấn
Đấu dây	3 dây, cáp ≥ 1,0 mm²: L1+/G start vào, L2+/G start ra, L3+/G stop vào, L4+/G stop ra
Điện trở cuối tuyến	3 kΩ
Số nút nối tiếp	Tối đa 3 nút mỗi cổng (datasheet); tủ GST301 nhận tối đa 4 nút
Nhiệt độ / độ ẩm	−10 °C đến +50 °C; ≤ 95 % không ngưng tụ
Vật liệu, màu	ABS, đỏ
Kích thước	144 × 90 × 58,5 mm; khoảng lỗ bắt 65 mm
Khối lượng	≈ 313 g (có đế)
Cấp bảo vệ IP	Hãng không công bố

Vì sao không dùng nút báo cháy thay cho nút xả khí

Nút báo cháy chỉ có một trạng thái: ấn là báo. Nút xả khí phải làm hai việc ngược nhau và tủ phải phân biệt được: C-9317 giữ điện trở tuyến 3 kΩ khi nghỉ; ấn Start, 330 Ω được nối song song và tủ nhận một xung khởi động chu trình xả; ấn Stop, tủ nhận tín hiệu dạng mức kéo dài chừng nào phím còn giữ. Hai phím tự giữ, phục hồi bằng dụng cụ riêng, nên không có chuyện ấn nhầm rồi buông tay là hết. Nắp kính che phía trước để tránh va chạm; đập kính mới ấn được và phải thay kính sau đó.

Tiếp điểm khô K1/K2 (60 VDC/0,1 A) đóng khi ấn Start và mở khi ấn Stop, dùng để điều khiển trực tiếp còi đèn cảnh báo hoặc đưa tín hiệu sang hệ khác mà không qua tủ.

Đấu nối với GST301 và giới hạn số nút

Nút dùng 3 dây tối thiểu 1,0 mm²: cặp L1+/G nhận tuyến Start từ tủ (đầu L1/G/L3 của GST301), L3+/G nhận tuyến Stop; muốn đấu nút tiếp theo thì ra ở L2+/G và L4+/G. Cuối chuỗi gắn điện trở 3 kΩ vì tủ giám sát hở/ngắn mạch cả hai tuyến. Datasheet cho phép tối đa 3 nút nối tiếp trên một cổng, còn manual GST301 chấp nhận tới 4 nút – khi thiết kế Thietbi114 lấy con số 3 để dư biên, và chỉ vượt lên 4 khi phòng có nhiều cửa và chủ đầu tư chấp nhận theo manual tủ.

Trình tự thử sau lắp: đấu xong mới cấp nguồn, tháo nắp kính, ấn Start và quan sát tủ bắt đầu đếm ngược rồi ấn Stop kiểm tra tủ dừng; nút không báo thì kiểm tra LED, phím và điện trở hở; tủ báo lỗi tuyến thì đo lại EOL 3 kΩ.

Quy trình vận hành cho người trực

1. Nghe còi cấp 1 hoặc thấy đèn C-9318 trên cửa báo “sắp xả khí”: rời phòng, đóng cửa.
2. Nếu chắc chắn không cháy (báo giả do bụi, khói hàn): đập kính, ấn Stop trong thời gian trễ 0–90 s mà tủ đang đếm. Hết thời gian trễ, tủ đã ra xung xả thì Stop không còn tác dụng.
3. Thấy cháy nhưng đầu báo chưa kích: ấn Start để tủ vào chu trình xả ngay, không chờ xác nhận 2 zone.
4. Chỉ người đã được huấn luyện mới thao tác; sau sự cố gọi kỹ thuật phục hồi hai phím và thay kính.

Tương thích và phụ kiện đi kèm

• Tủ điều khiển xả khí GST301 2+1 zone (cũng dùng cho GST303, GST306 và ngõ xả khí của tủ địa chỉ GST).
• Đèn hiển thị xả khí C-9318 treo trên cửa phòng bảo vệ.
• Đầu báo trong phòng: DC-9102E khói quang và DC-9103E nhiệt chia 2 zone; nút báo cháy DC-9204E ngoài cửa.
• Xem thêm nút ấn khẩn và hệ thống báo cháy GST.

Câu hỏi thường gặp

C-9317 có dùng được với tủ báo cháy thường GST104A/108A không?

Không. Nút cần tuyến 19 VDC với logic xung/mức của tủ xả khí (GST301, GST303, GST306 hoặc ngõ xả khí của tủ địa chỉ GST). Tủ báo cháy thường không có cổng này.

Ấn Stop rồi khí có xả nữa không?

Stop chỉ chặn được trong thời gian trễ tủ đang đếm ngược. Khi tủ đã phát xung xả ra van bình, không dừng được nữa.

Một phòng cần mấy nút C-9317?

Mỗi cửa ra vào một nút, nối tiếp trên cùng cổng; datasheet cho tối đa 3 nút/cổng, manual GST301 cho 4. Cuối chuỗi gắn 3 kΩ.

Nút có cấp bảo vệ IP bao nhiêu?

Hãng không công bố IP cho C-9317. Nút thiết kế lắp trong nhà, cạnh cửa phòng bảo vệ, tránh nơi ẩm ướt.

Sau khi ấn có phải thay linh kiện gì không?

Hai phím tự giữ được phục hồi bằng dụng cụ riêng; chỉ phải thay tấm kính che nếu đã đập kính để thao tác.
