Đế đầu báo cháy thường NS4-100 – Hochiki

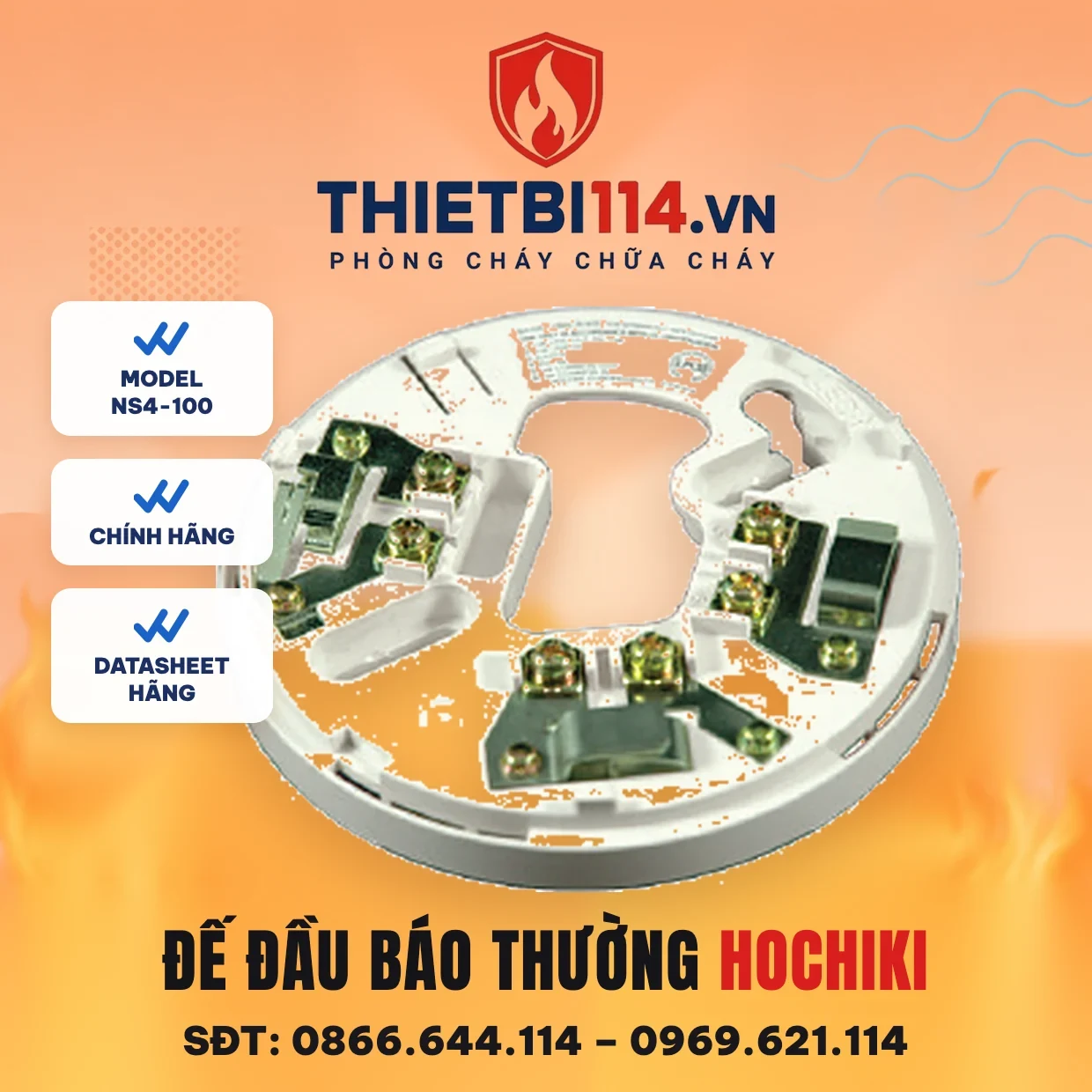

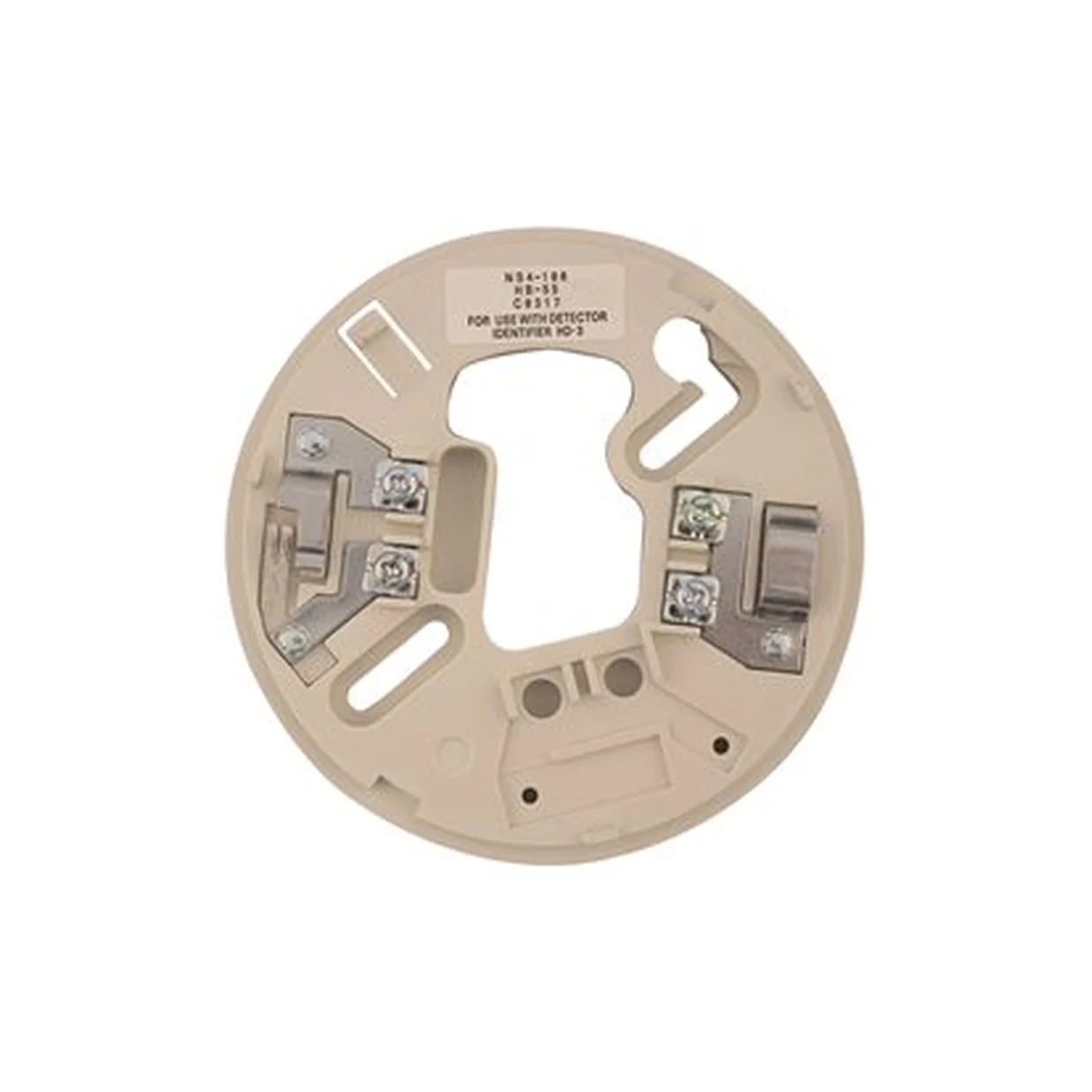

Đế đầu báo thường NS4-100 Hochiki — model NS4-100 — là đế 4 inch 2 dây không linh kiện điện tử của Hochiki America cho đầu báo thường (conventional), có lẫy nhựa khóa chống tháo. Đế không có điện trở giới hạn dòng, nên tủ hoặc mạch phải giới hạn dòng báo động tối đa 150 mA.

Thông số kỹ thuật NS4-100

(Theo datasheet đế thường và hướng dẫn lắp đặt HA-06-060 của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	NS4-100 (ngà) · NS4-100W (trắng)
Kích thước	Đế 4 inch
Dòng báo động	150 mA @ 15 – 33 V, cần giới hạn dòng bên ngoài
Hộp âm	Hộp bát giác 3 inch
Cấu tạo	Không linh kiện điện tử, lẫy nhựa khóa chống tháo
Đấu dây	2 dây, cầu đấu giống NS6-100
Đầu báo tương thích	SOE-24V, SOE-24H, SOC-24V, SOC-24VN, SLR-24V, SLV-24, SLR-835, DCD-135/190; DSC-EA, DFE-135/190
Chứng nhận	UL, CSFM

Dùng NS4-100 đúng cách

NS4-100 dùng cho SOE-24V, DCD-135, DFE-190 và các đầu báo thường trong danh sách. Vì đế không tự giới hạn dòng, dùng với tủ báo cháy hoặc mạch zone có giới hạn dòng báo động 150 mA; nếu không, chọn đế có điện trở như NS4-220/NS4-224 theo thiết kế.

Trang sản phẩm hochikiamerica.com liệt kê tính năng “điện trở giới hạn dòng, LED” cho NS4-100, mâu thuẫn với datasheet và hướng dẫn lắp đặt; trang này theo datasheet.

Đầu báo thường Hochiki trên web

Sản phẩm	Giá bán lẻ
Đầu báo khói quang SOE-24V	1.256.500đ
Đầu báo nhiệt gia tăng kèm đế DSC-EA+NS4-100	425.500đ
Đầu báo nhiệt cố định kèm đế DFE-135+NS4-100	621.000đ
Đầu báo nhiệt cố định không kèm đế DFE-190	521.000đ
Đầu báo nhiệt cố định gia tăng DCD-135	823.500đ
Đầu báo khói beam dạng tia chiếu SPC-24	12.823.500đ

Ba họ đế Hochiki trên web rất dễ nhầm

Đế nào cũng tròn, cũng cỡ 4 inch, nhưng không thay nhau được. Bảng dưới phân biệt ba họ đang bán để người mua vật tư không lấy nhầm mã.

Đế	Dùng cho hệ	Đầu báo lắp lên	Dấu hiệu nhận biết
NS4-100	Báo cháy thường, 2 dây	SOE-24V, DCD, DFE, DSC-EA	Không linh kiện điện tử, hộp bát giác 3 inch
YBN-NSA-4	Báo cháy địa chỉ giao thức DCP	Dòng analog NS như ATJ-EA	Duy trì loop khi nhấc đầu báo ra
YBN-R/4IS	Đầu báo an toàn tia lửa	SOC-E-IS, DCD-1E-IS	Cầu kẹp dây vuông, không duy trì đường dây

Lỗi hộp âm hay gặp nhất

NS4-100 chỉ bắt vào hộp bát giác 3 inch. Hộp bát giác 4 inch và hộp vuông 4 inch đều không dùng được. Đây là chi tiết phải chốt ngay từ lúc đi ống, bởi đổi hộp sau khi trần đã hoàn thiện đồng nghĩa với việc khoét lại và sơn bả lần nữa.

Khi nào cần đế cỡ lớn hơn

Lỗ khoét trần cũ rộng hơn vành đế 4 inch là tình huống thường gặp khi thay đầu báo của hãng khác. Họ đế NS còn bản 6 inch dùng chung cầu đấu với bản 4 inch, nên đổi sang cỡ lớn không phải làm lại đường dây.

Điểm kỹ thuật cuối cùng: mức 150 mA ở 15 – 33 V là giới hạn đặt ra cho mạch bên ngoài, không phải khả năng cắt dòng của bản thân đế. Lẫy nhựa khóa chống tháo chỉ nên bẻ sau khi đã nghiệm thu xong vị trí, vì khi đã khóa thì việc tháo đầu báo cần dụng cụ mũi nhỏ và dễ làm xước trần.

Câu hỏi thường gặp

Đế NS4-100 dùng cho đầu báo nào?

Đầu báo khói SOE-24V, SOC-24V(N), SLR, SLV; đầu báo nhiệt DCD-135/190, DSC-EA, DFE-135/190 của Hochiki.

NS4-100 có điện trở giới hạn dòng không?

Không. Tủ hoặc mạch phải giới hạn dòng báo động tối đa 150 mA.

Đế NS4-100 lắp vào hộp nào?

Hộp âm bát giác 3 inch; không lắp hộp bát giác 4 inch hoặc hộp vuông 4 inch.

Giá NS4-100 Hochiki bao nhiêu?

Giá bán lẻ trên web là 139.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
