Đầu báo khói beam dạng tia chiếu SPC-24 – Hochiki có kiểm định/lưu thông

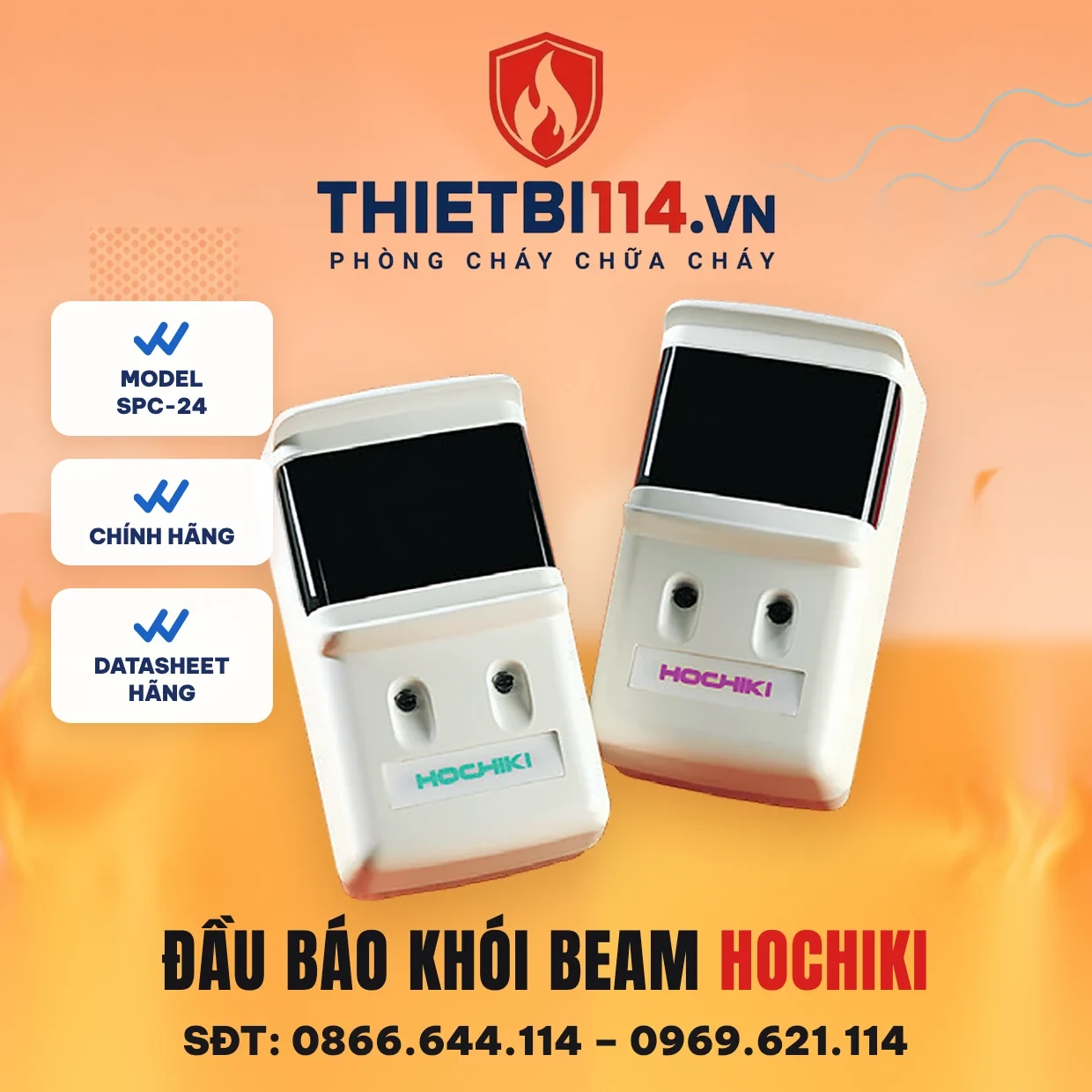

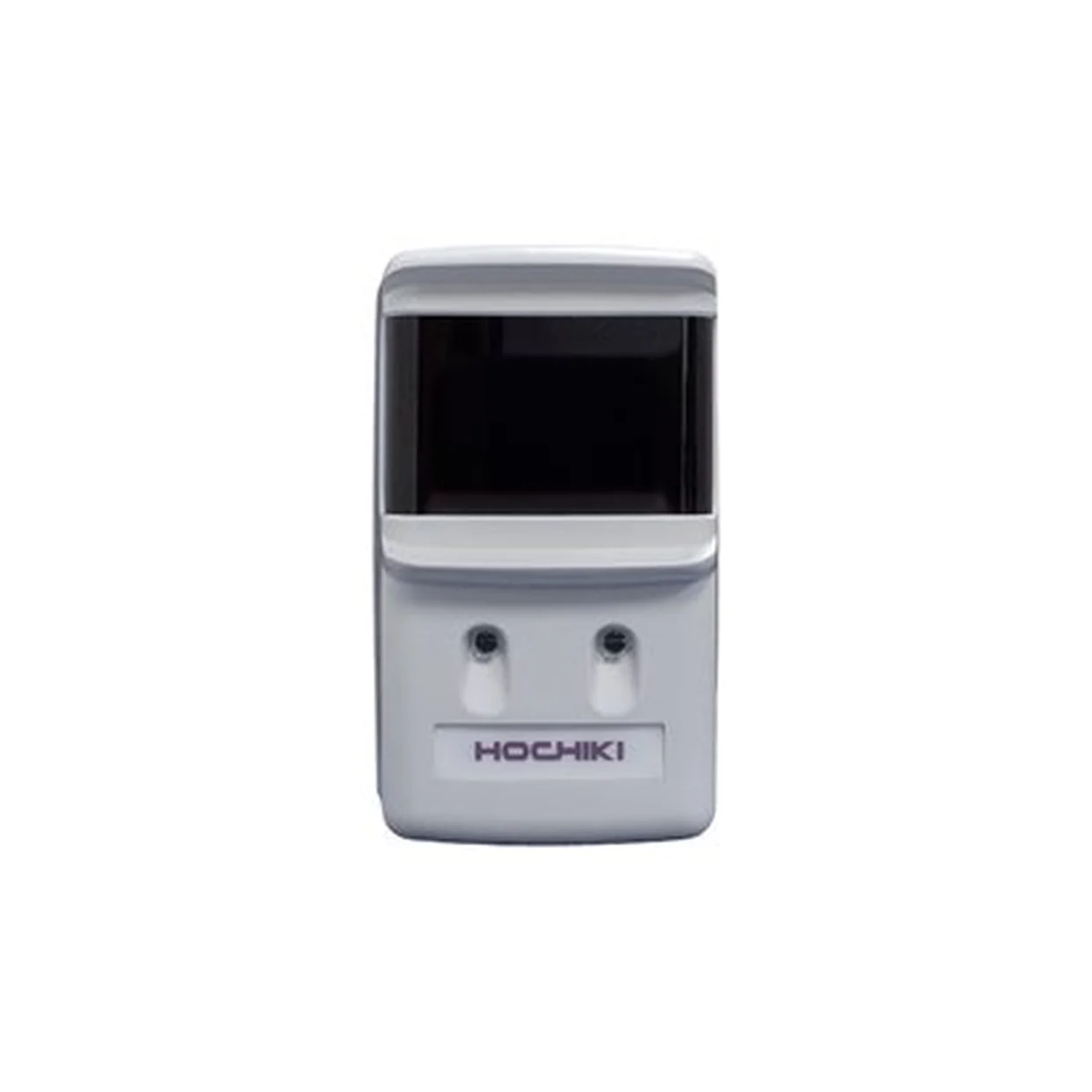

Đầu báo khói beam SPC-24 Hochiki — model SPC-24 — là đầu báo khói tia chiếu (beam) của Hochiki America gồm bộ phát và bộ thu riêng, chiếu tia hồng ngoại xung ngang không gian; khi khói che tia vượt ngưỡng, bộ thu báo cháy. Đầu báo hợp không gian trần cao, rộng như nhà xưởng, kho, sảnh, nhà thi đấu.

Thông số kỹ thuật SPC-24

(Theo datasheet SPC-24 của Hochiki America (07/2015); giá bán lẻ theo web Thietbi114)

Model	SPC-24
Phạm vi bảo vệ	Rộng 60 ft (≈18,3 m), khoảng cách phát – thu 32,8 – 328 ft (≈10 – 100 m)
Điện áp	19 – 33 V DC (định mức 24 V)
Dòng giám sát	Bộ phát 50 µA · bộ thu 200 µA @ 24 V
Dòng báo động / lỗi (bộ thu)	20 mA @ 24 V
Độ nhạy	3 mức che tia 25%, 50% hoặc 70%
Tiếp điểm	Form A báo cháy, form B báo lỗi
Sai lệch căn chỉnh cho phép	Bộ phát ±0,5° · bộ thu ±1,0°
Nhiệt độ làm việc	−10 – 50 °C
Kích thước mỗi bộ	81 × 140 × 102 mm
Lắp đặt	Treo tường hoặc hộp đơn
Chứng nhận	UL, FM, CSFM

Tính năng

• Vi xử lý, căn chỉnh bằng LED cường độ tín hiệu
• Tự bù trôi tín hiệu và bụi bẩn thấu kính (khoảng +1%/giờ); báo lỗi khi tín hiệu thay đổi quá 50%
• Báo lỗi khi tia bị che trên 90% quá 9 giây, tự reset khi hết che
• Thử độ nhạy bằng tấm lọc của Hochiki (mua riêng)
• LED đỏ bên ngoài khi báo cháy

Kết nối 4 dây về tủ; bộ thu cần điện trở EOLR-24 để giám sát nguồn. Hãng chỉ công bố phạm vi theo feet; số mét trên trang là quy đổi.

Đầu báo thường Hochiki trên web

Sản phẩm	Giá bán lẻ
Đầu báo khói quang SOE-24V	1.256.500đ
Đầu báo nhiệt gia tăng kèm đế DSC-EA+NS4-100	425.500đ
Đầu báo nhiệt cố định kèm đế DFE-135+NS4-100	621.000đ
Đầu báo nhiệt cố định không kèm đế DFE-190	521.000đ
Đầu báo nhiệt cố định gia tăng DCD-135	823.500đ
Đế đầu báo cháy thường NS4-100	139.500đ

Căn tia và giữ đường truyền quang thông thoáng

Sai lệch cho phép của bộ phát là ±0,5° và của bộ thu là ±1,0°. Ở cự ly 100 m, một góc lệch 0,5° đã tương ứng khoảng 0,87 m tại đầu bên kia, nên việc bắt giá đỡ vào kết cấu cứng và không rung quan trọng ngang việc căn chỉnh ban đầu. Nhà xưởng có cầu trục chạy hoặc mái tôn giãn nở theo nắng là hai môi trường dễ làm lệch tia sau vài tháng.

Những thứ hay cắt ngang tia

• Kệ hàng được nâng tầng sau khi kho đổi cách xếp.
• Cầu trục, palăng và đường ray chạy dọc nhà xưởng.
• Đèn cao áp, ống gió hoặc máng cáp lắp bổ sung.
• Tấm ngăn khói và vách nhẹ dựng thêm khi chia lại mặt bằng.

Thiết bị tự tách hai tình huống: khói làm tín hiệu suy giảm dần thì báo cháy theo mức che đã chọn là 25%, 50% hoặc 70%; còn vật rắn che trên 90% quá 9 giây thì báo lỗi và tự trở lại khi hết che. Cơ chế bù trôi khoảng +1% mỗi giờ xử lý phần bụi bám thấu kính, và khi cường độ tín hiệu đổi quá 50% thiết bị sẽ báo lỗi để người trực xuống lau kính.

Hai con số nhiệt độ đừng lẫn

Dải làm việc của thiết bị là −10 – 50 °C, nhưng dải nhiệt độ lắp đặt theo UL hẹp hơn nhiều: 32 – 100 °F, tức khoảng 0 – 38 °C. Khoảng không sát mái tôn giữa trưa dễ vượt con số thứ hai, nên hạ bộ phát và bộ thu xuống thấp hơn đỉnh mái. Khi chia kênh, kiểm tra trần thiết bị của tủ trước: HCV-8 và RPS-AAW10 cho số bộ trên mỗi kênh khác nhau.

Câu hỏi thường gặp

SPC-24 bảo vệ được khoảng cách bao xa?

Khoảng cách bộ phát – bộ thu 32,8 – 328 ft (khoảng 10 – 100 m), bề rộng bảo vệ 60 ft (khoảng 18,3 m).

SPC-24 chỉnh độ nhạy thế nào?

Chọn 1 trong 3 mức che tia 25%, 50% hoặc 70% trên toàn khoảng cách.

SPC-24 dùng với tủ nào?

Tủ báo cháy thường 24 V DC; datasheet tủ HCV cho phép tối đa 8 bộ mỗi zone, tủ RPS-AAW10 cho phép 2 bộ mỗi zone.

Giá SPC-24 Hochiki bao nhiêu?

Giá bán lẻ trên web là 12.823.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

SPC-24 có tem kiểm định/lưu thông không?

Tên sản phẩm ghi bản có kiểm định/lưu thông. Khi cần hồ sơ nghiệm thu, báo trước để kỹ thuật chuẩn bị chứng từ kèm hàng.
