Đầu báo cháy tia chiếu beam – Changder có kiểm định/lưu thông

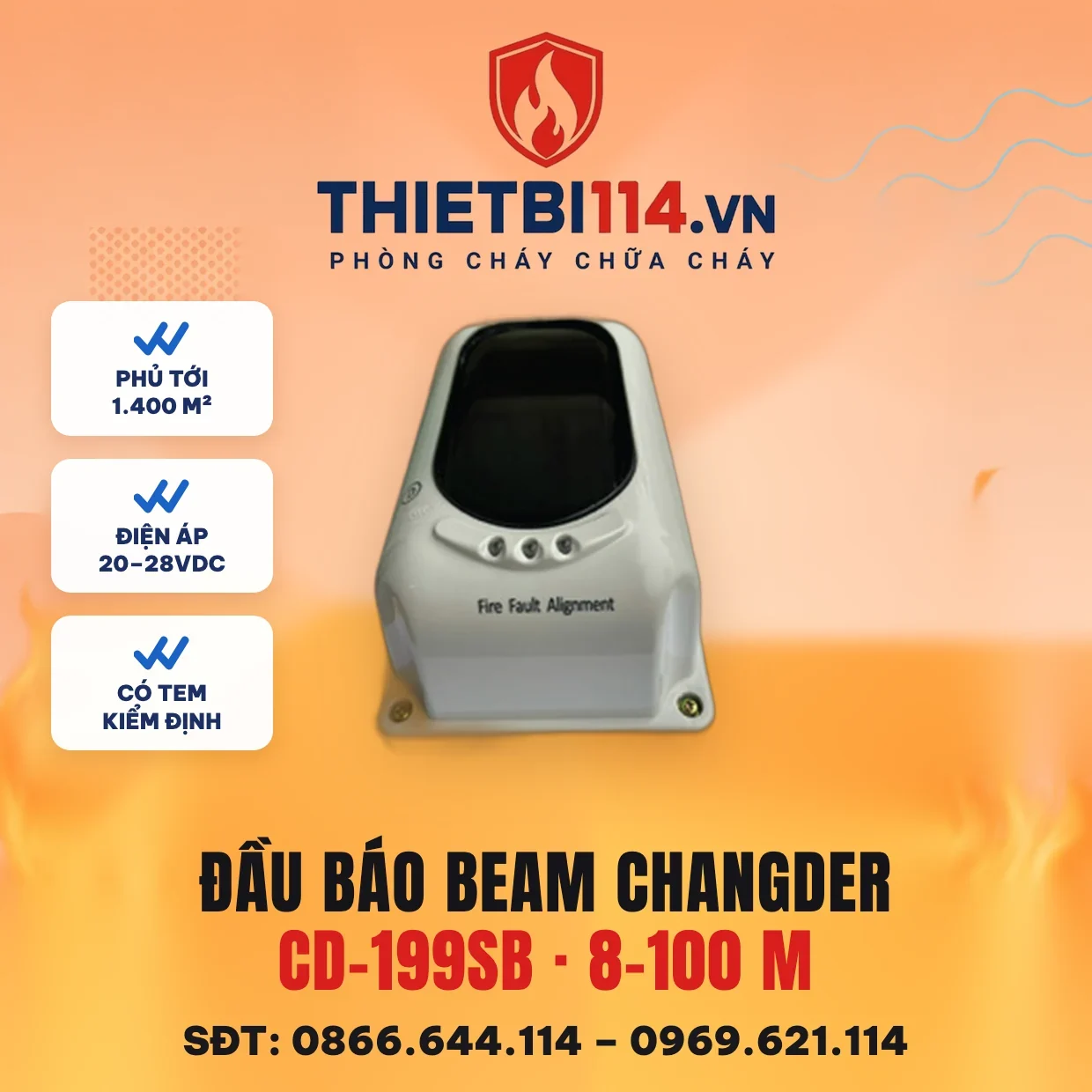

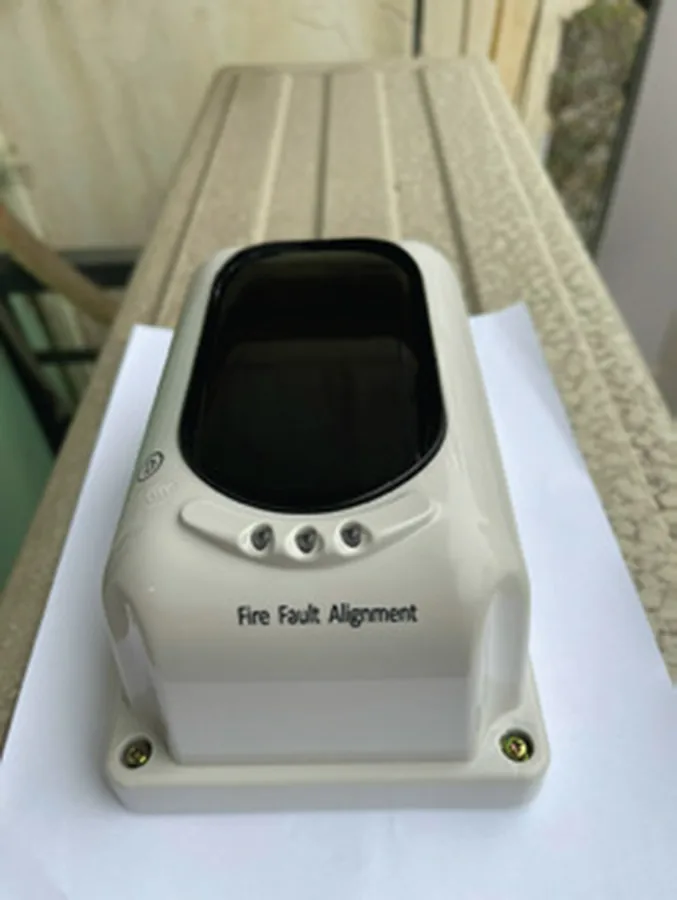

Đầu báo beam Changder CD-199SB là đầu báo khói tia chiếu kiểu phản xạ, gồm một khối phát/thu kết hợp và một tấm gương phản xạ đặt ở đầu đối diện. Model này nằm trong catalogue Changder 2024 và phù hợp với nhà xưởng, kho hàng, sảnh lớn có trần cao, nơi gắn đầu báo khói điểm vừa tốn thiết bị vừa khó tiếp cận. Sản phẩm tại Thietbi114 có tem kiểm định/lưu thông, giá 3.354.000đ.

Nguyên lý: khối phát chiếu tia hồng ngoại tới gương, tia phản xạ quay về khối thu. Khi khói bay vào đường tia, cường độ nhận được giảm; vượt ngưỡng cài sẵn, đầu báo sáng đèn đỏ và gửi tín hiệu báo cháy về tủ trung tâm.

Thông số kỹ thuật

Thông số	Giá trị
Model	CD-199SB (phát/thu chung + gương phản xạ)
Điện áp	DC 20V ~ 28V
Dòng chờ	≤ 23 mA
Dòng khi báo cháy	≤ 33 mA
Dòng khi căn chỉnh	≤ 55 mA
Góc tia	±0,4°
Ngưỡng báo	2,3 dB ±0,5 dB
Rơ-le ngõ ra	Thường mở, 2,0 A 30 VDC (cháy và lỗi)
Khoảng cách phát – gương	8 m ~ 100 m
Diện tích bảo vệ tối đa	14 × 100 = 1.400 m², rộng tối đa 14 m
Đèn chỉ thị	Cháy: đỏ · Lỗi: vàng · Căn chỉnh: xanh · Giám sát: đỏ nháy
Nhiệt độ làm việc	-10 °C đến +55 °C
Độ ẩm	0–95% RH
Vỏ	Nhựa ABS màu xám, IP30
Khối lượng	476 g kèm đế
Kích thước	191 × 96,5 × 136,5 mm (đế gá 127 mm)

Thông số theo catalogue Changder 2024.

Bố trí đầu beam theo dải rộng 14 m

Mỗi cặp đầu báo và gương bảo vệ một dải hình chữ nhật: chiều dài bằng khoảng cách từ đầu báo tới gương (8–100 m), chiều rộng tối đa 14 m theo hãng. Vì vậy cách tính số đầu beam khá đơn giản: lấy chiều rộng nhà xưởng chia 14 rồi làm tròn lên.

• Xưởng rộng 24 m, dài 60 m: 24 ÷ 14 ≈ 1,7 → dùng 2 đầu beam chạy dọc, mỗi tia một nửa chiều rộng.
• Kho rộng 40 m, dài 90 m: 40 ÷ 14 ≈ 2,9 → 3 đầu beam song song, khoảng cách 90 m vẫn nằm trong giới hạn 100 m.
• Nhà dài hơn 100 m: chia chiều dài thành hai đoạn, mỗi đoạn một cặp đầu báo – gương.
• Khoảng cách dưới 8 m: không thuộc dải làm việc của model, nên dùng đầu báo khói điểm.

Đường tia phải thông suốt suốt chiều dài: tránh xà gồ, cầu trục, hàng hóa xếp cao cắt ngang. Đầu báo và gương cần gắn trên kết cấu cứng như cột, dầm bê tông, vì góc tia chỉ ±0,4°, rung lắc nhỏ cũng có thể làm lệch tia và báo lỗi. Cao độ lắp đặt và khoảng cách tới mái thực hiện theo hồ sơ thiết kế và TCVN 7568-14:2025.

Căn chỉnh tia bằng đèn LED xanh

CD-199SB có chế độ căn chỉnh riêng, trong đó đèn xanh dùng để báo trạng thái căn. Quy trình thực tế:

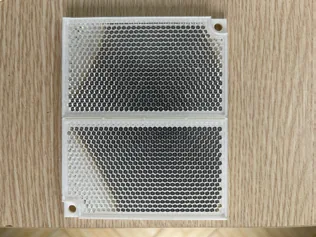

1. Gắn gương vuông góc với trục tia, đối diện đầu báo.
2. Cấp nguồn 24 VDC, chuyển đầu báo sang chế độ căn chỉnh theo hướng dẫn đi kèm, đèn xanh hoạt động.
3. Chỉnh từ từ góc ngang và góc đứng của đầu báo cho tới khi đèn xanh báo tia đã nhận đủ.
4. Thoát chế độ căn, đợi đầu báo về trạng thái giám sát với đèn đỏ nháy.
5. Thử bằng tấm che hoặc bình thử khói, kiểm tra tủ nhận đúng tín hiệu cháy; che toàn bộ tia để kiểm tra tín hiệu lỗi (đèn vàng).

Lưu ý nguồn: trong lúc căn, dòng tiêu thụ lên tới 55 mA, lúc chờ vẫn khoảng 23 mA, cao hơn nhiều so với đầu báo khói điểm. Khi một công trình dùng nhiều đầu beam, cần tính riêng nguồn 24 VDC cho chúng và đưa tín hiệu qua rơ-le cháy/lỗi về zone của tủ theo sơ đồ đấu dây của hãng.

Lắp đặt và kết hợp

• Tủ trung tâm hệ thường: tủ báo cháy Changder 20 kênh cho nhà máy nhiều khu, tủ Changder 15 kênh hoặc tủ Changder 8 kênh cho xưởng nhỏ.
• Báo động tại chỗ: còi đèn báo cháy Changder cho xưởng ồn, chuông Changder CD-AB4.

Tham khảo thêm đầu báo khói quang, báo cháy có dây và hệ thống báo cháy.

Câu hỏi thường gặp

Đầu báo beam Changder CD-199SB bảo vệ được bao nhiêu mét vuông?

Tối đa 1.400 m², tương ứng dải rộng 14 m và dài 100 m theo catalogue.

Khoảng cách tối thiểu giữa đầu báo và gương là bao nhiêu?

Hãng ghi dải làm việc từ 8 m tới 100 m. Khoảng cách ngắn hơn 8 m nên dùng đầu báo khói điểm.

Làm sao biết đã căn tia đúng?

Trong chế độ căn chỉnh, đèn xanh báo trạng thái căn; khi xong, đầu báo về giám sát với đèn đỏ nháy. Nên thử che tia để kiểm tra tín hiệu lỗi và thử khói để kiểm tra tín hiệu cháy.

Sản phẩm có tem kiểm định/lưu thông không?

Có, đầu báo beam Changder tại Thietbi114 kèm tem kiểm định/lưu thông như tên sản phẩm.
