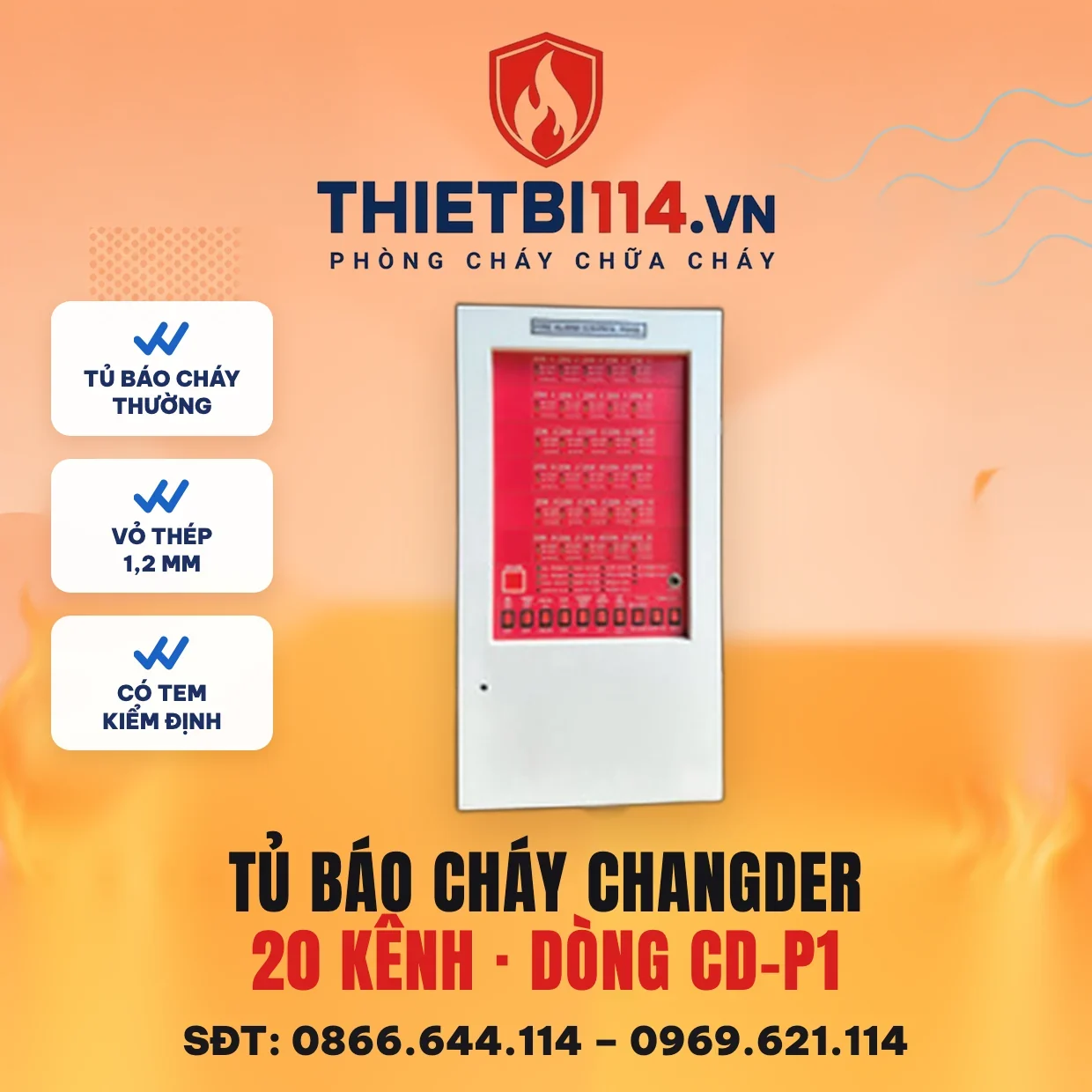

Tủ trung tâm báo cháy 20 kênh – Changder có kiểm định/lưu thông

Tủ báo cháy Changder 20 kênh là cỡ lớn nhất trong nhóm tủ thường Thietbi114 đang bán của hãng, thuộc dòng tủ CD-P1 theo catalogue Changder. Với 20 zone, tủ phù hợp cho nhà máy, khu kho bãi hoặc trường học có nhiều nhà tách rời trong cùng khuôn viên. Tủ có tem kiểm định/lưu thông, giá 11.562.500đ.

Công trình nhiều khu đặt ra hai bài toán mà tủ nhỏ ít gặp: dây zone phải đi xa giữa các nhà và nguồn dự phòng phải chịu được lúc mất điện lưới. Hai phần góc bên dưới đi vào từng việc.

Thông số kỹ thuật

Thông tin	Tủ 20 kênh
Phân loại	Tủ trung tâm báo cháy thường, dòng CD-P1
Tổng số zone	20
Kích thước lắp tường	600 × 320 × 175 mm (cao × rộng × sâu)
Vật liệu thân tủ	Thép 1,2 mm, hai màu trắng – đỏ
Đầu vào	220V AC/50Hz
Điện áp DC nội bộ	21 ~ 28 VDC
Sạc	26V DC, 100~400 mA, tự chỉnh dòng
Pin dự phòng	Ắc quy 24VDC
Bảo vệ ắc quy	Ngừng xả khi điện áp ắc quy xuống dưới 18 VDC
Đầu báo khói mỗi zone	Không quá 20 đầu
Điện trở kết thúc	10 kΩ
Tiếp điểm không điện áp	3 bộ
Còi tủ	Hơn 85 dB tại 1 m

Thông số theo catalogue Changder 2024. Hãng không công bố dung lượng ắc quy, khối lượng và tiêu chuẩn chứng nhận riêng cho tủ trong tài liệu này.

Sơ đồ 20 zone cho nhà máy nhiều khu

Ở nhà máy, zone nên đi theo từng nhà xưởng hoặc từng khu chức năng, để khi đèn zone sáng, tổ ứng cứu biết phải chạy tới dãy nào. Ví dụ một khuôn viên sản xuất cỡ vừa:

Khu vực	Số zone
Xưởng sản xuất A và B (mỗi xưởng chia 3 zone theo dải máy)	6
Kho nguyên liệu, kho thành phẩm, kho hóa chất	4
Nhà văn phòng 3 tầng	3
Nhà ăn, bếp	2
Trạm biến áp, phòng máy nén khí, lò hơi	3
Dự phòng mở rộng	2

Với xưởng mái cao, thay vì rải hàng chục đầu báo điểm, có thể dùng đầu báo tia chiếu beam cho từng dải để giảm số thiết bị trên zone. Mỗi zone vẫn giữ mốc tối đa 20 đầu báo khói, nên 20 zone cho trần khoảng 400 đầu.

Vỏ 600 mm, dây zone đi xa và nguồn khi mất điện

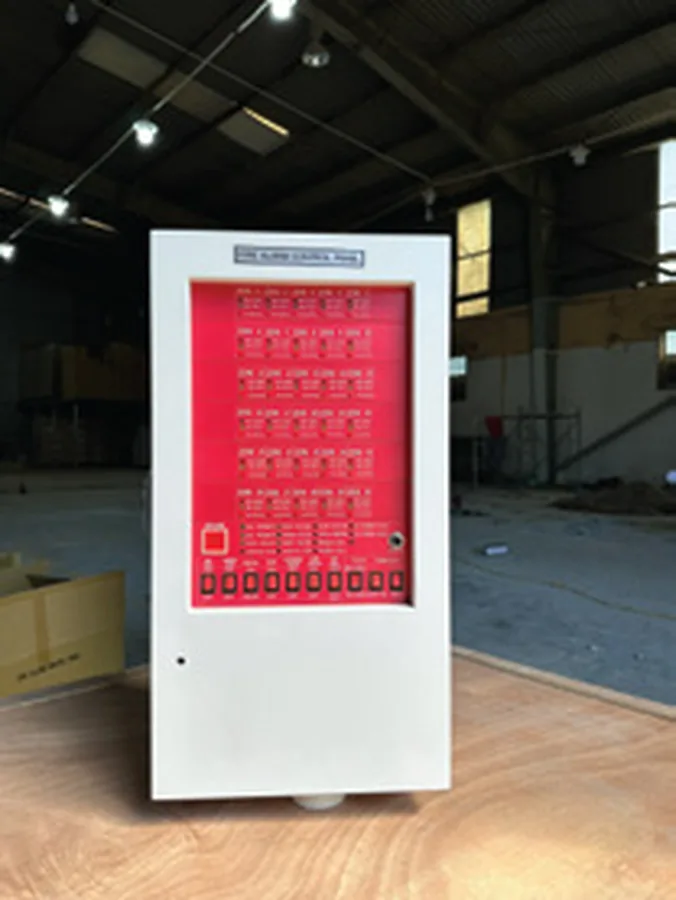

Tủ 20 kênh nằm trong nhóm vỏ 600 × 320 × 175 mm theo catalogue, cao gần gấp đôi bản 8 kênh và sâu 175 mm. Nên bố trí tủ tại phòng bảo vệ cổng chính hoặc phòng điều khiển trung tâm, có mảng tường đủ rộng và máng cáp đưa về từ phía dưới. Khoang tủ sâu giúp gom 20 cặp dây zone gọn gàng, dễ ghi nhãn.

Khi dây zone chạy giữa các nhà xưởng:

• Đi dây trong ống hoặc máng kín, đoạn ngoài trời nên chôn ngầm hoặc treo trên cáp chịu lực, tránh chung đường với cáp động lực.
• Đặt hộp đấu nối có nhãn ở chân mỗi nhà, giúp khoanh vùng nhanh khi tủ báo hở mạch.
• Gắn điện trở 10 kΩ ở thiết bị cuối cùng trong nhà xưởng, không gắn tại hộp đấu nối cổng.
• Tính tiết diện dây theo chiều dài thực tế để điện áp đến đầu báo xa nhất vẫn nằm trong dải làm việc.

Nhà máy thường cắt điện lưới khi có sự cố, vì vậy ắc quy dự phòng 24VDC là phần quan trọng. Theo hãng, tủ tự điều chỉnh dòng sạc trong khoảng 100–400 mA và có chức năng bảo vệ: khi điện áp ắc quy tụt dưới 18 VDC, tủ ngừng xả để ắc quy không bị xả cạn gây hỏng. Do catalogue không ghi dung lượng ắc quy, hãy trao đổi với kỹ thuật về thời gian dự phòng mà hồ sơ thiết kế yêu cầu để chọn ắc quy phù hợp. Chức năng xác minh báo cháy 9 giây của dòng CD-P1 cũng hữu ích ở xưởng có bụi.

Lắp đặt và kết hợp

• Đầu báo beam Changder cho nhà xưởng, kho mái cao.
• Còi đèn báo cháy Changder ở khu ồn, cần tín hiệu ánh sáng.
• Chuông Changder CD-AB4 cho văn phòng, nhà ăn.
• Công trình ít khu hơn: tủ Changder 15 kênh hoặc tủ Changder 8 kênh.

Xem thêm tủ báo cháy, đầu báo khói và hệ thống báo cháy. Thiết kế hệ báo cháy tự động theo TCVN 7568-14:2025 và hồ sơ được duyệt.

Câu hỏi thường gặp

Tủ báo cháy Changder 20 kênh phù hợp công trình nào?

Nhà máy, kho bãi, trường học có nhiều nhà tách rời hoặc tòa nhà cần 16–20 khu giám sát riêng.

Kích thước tủ 20 kênh là bao nhiêu?

Catalogue ghi nhóm 20–35 zone dùng vỏ treo tường 600 × 320 × 175 mm.

Mất điện lưới thì tủ hoạt động thế nào?

Tủ chuyển sang ắc quy dự phòng 24VDC và tự ngừng xả khi ắc quy dưới 18 VDC để bảo vệ ắc quy. Dung lượng ắc quy cần chọn theo yêu cầu thiết kế.

Tủ có tem kiểm định/lưu thông không?

Có, tủ bán tại Thietbi114 kèm tem kiểm định/lưu thông theo tên sản phẩm.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình và báo giá theo công trình.
