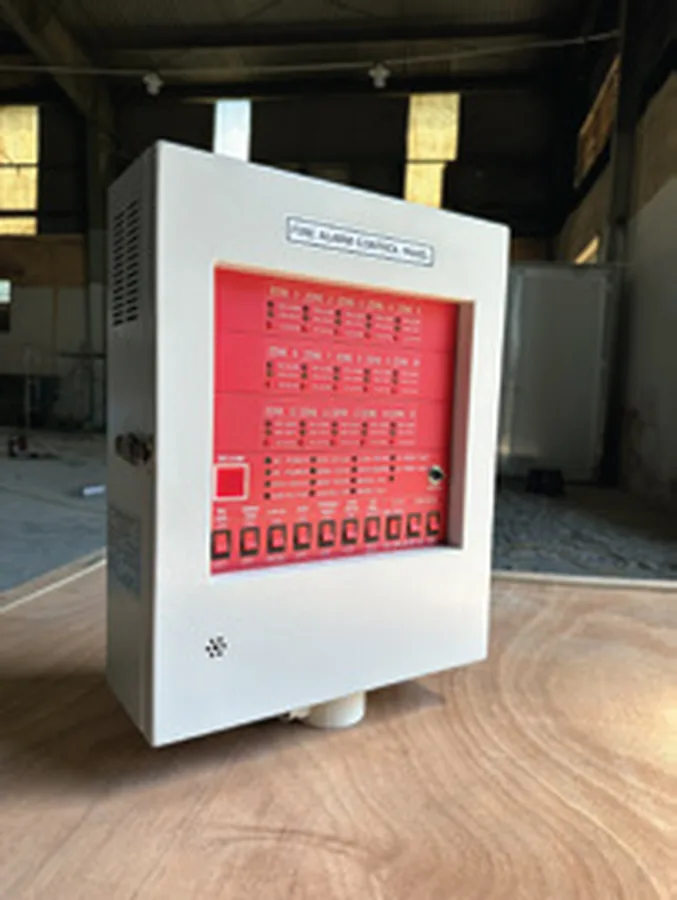

Tủ trung tâm báo cháy 8 kênh – Changder có kiểm định/lưu thông

Tủ báo cháy Changder 8 kênh là tủ trung tâm hệ thường (conventional) thuộc dòng tủ CD-P1 theo catalogue Changder, quản lý 8 zone độc lập. Đây là cỡ tủ hợp với nhà trọ, nhà xưởng nhỏ và nhà ở kết hợp kinh doanh, nơi số khu vực cần giám sát không nhiều nhưng vẫn cần biết chính xác cháy ở đâu. Sản phẩm tại Thietbi114 có tem kiểm định/lưu thông, giá 5.795.500đ.

Tủ nhận điện lưới 220V AC/50Hz, hoạt động trong dải 21–28 VDC và dùng ắc quy dự phòng 24VDC theo ghi chú của hãng. Mỗi zone có hai đèn LED riêng: một đèn báo cháy, một đèn báo hở mạch, nên người trực nhìn mặt tủ là biết khu nào đang có sự cố.

Thông số kỹ thuật

Thông số theo catalogue Changder 2024 (bảng chung dòng CD-P1, áp cho cấu hình 8 zone):

Hạng mục	Tủ 8 kênh
Loại tủ	Tủ báo cháy thường (conventional), dòng CD-P1
Số kênh	8 zone
Nguồn điện vào	220V AC/50Hz, tự nhận nguồn AC/DC
Điện áp hoạt động	21 ~ 28 VDC
Mạch sạc	26V DC, 100~400 mA, tự điều chỉnh dòng sạc
Ắc quy dự phòng	24VDC (catalogue không ghi dung lượng)
Điện trở cuối tuyến	10 kΩ
Đầu báo khói tối đa	20 đầu/zone, tức 160 đầu cho cả tủ
Tiếp điểm khô	3 bộ (null-voltage)
Còi trên tủ	Trên 85 dB, đo cách 1 m
Vỏ	Thép 1,2 mm, màu trắng và đỏ
Kích thước treo tường	330 × 280 × 90 mm (cao × rộng × sâu)
Tem	Có tem kiểm định/lưu thông

Chia 8 zone cho nhà trọ và nhà xưởng nhỏ

Mỗi zone là một vòng dây nối các đầu báo, cuối vòng gắn điện trở 10 kΩ để tủ giám sát đứt dây. Nguyên tắc chia zone hợp lý là mỗi zone ứng với một khu mà bảo vệ hoặc chủ nhà tìm tới được ngay: một tầng, một dãy phòng hay một kho. Chia càng rõ thì khi đèn zone sáng, thời gian tìm điểm cháy càng ngắn.

• Nhà trọ 4 tầng, mỗi tầng 10–12 phòng: mỗi tầng một zone, thêm một zone cho tầng trệt để xe và một zone cho tum, kho. Tổng 6 zone, còn dư 2 kênh khi chủ nhà cơi nới.
• Xưởng một tầng khoảng 1.000 m²: tách khu sản xuất, kho nguyên liệu, kho thành phẩm, văn phòng và phòng điện thành 5 zone, để tín hiệu ở kho không lẫn với khu máy.
• Nhà ở kết hợp kinh doanh 5–6 tầng: mỗi tầng một zone là vừa với 8 kênh, tầng kinh doanh có thể tách riêng phần kho hàng.

Số 8 là giới hạn cứng của tủ. Nếu ngay từ đầu công trình đã dùng kín 8 zone và có kế hoạch mở rộng, nên cân nhắc bản 12 kênh có cùng cỡ vỏ để không phải thay tủ về sau.

Đếm đầu báo theo mốc 20 đầu mỗi zone và hạn chế báo giả

Bảng thông số của hãng ghi tối đa 20 đầu báo khói trên một zone; mục chức năng ghi có thể nối 20–30 đầu với dòng 35 mA mỗi zone. Khi tính khối lượng, nên lấy mốc thấp 20 đầu để còn khoảng dư. Như vậy trần của tủ này là 8 × 20 = 160 đầu báo khói.

Cách làm thực tế: đếm số phòng, khoang kho, hành lang cần đặt đầu báo trong từng khu, cộng lại theo zone. Zone nào vượt 20 đầu (ví dụ kho dài nhiều khoang) thì tách làm hai thay vì dồn chung. Nếu cùng vòng có thêm đầu báo nhiệt, hãy cộng chung vào tổng thiết bị và đối chiếu dòng tiêu thụ của từng loại với mức 35 mA/zone mà hãng ghi.

Ở nhà trọ, khói nấu ăn và hơi nước phòng tắm là nguyên nhân báo giả thường gặp. Dòng tủ CD-P1 có chức năng xác minh báo cháy: khi nhận tín hiệu, tủ kiểm tra lặp lại trong khoảng 9 giây rồi mới xác nhận, giúp giảm các lần kêu nhầm do khói thoáng qua. Khu bếp vẫn nên dùng đầu báo nhiệt.

Lắp đặt và kết hợp

Treo tủ ở nơi luôn có người: phòng bảo vệ, quầy lễ tân hoặc sảnh tầng trệt, gần một đường điện 220V riêng. Ba bộ tiếp điểm khô dùng để xuất tín hiệu sang thiết bị liên động theo hồ sơ thiết kế. Các thiết bị thường đi cùng tủ:

• Còi đèn báo cháy Changder để báo động bằng âm thanh và ánh sáng ở hành lang.
• Chuông báo cháy Changder CD-AB4 cho khu cần tiếng chuông truyền thống.
• Đầu báo beam Changder cho xưởng mái cao, khó gắn đầu báo điểm.
• Tủ báo cháy Changder 12 kênh khi cần thêm zone mà giữ nguyên cỡ vỏ.

Xem thêm các dòng tủ báo cháy, đầu báo khói quang và thiết bị báo cháy có dây. Việc thiết kế, lắp đặt hệ thống báo cháy tự động cần theo TCVN 7568-14:2025 và hồ sơ được duyệt của công trình.

Câu hỏi thường gặp

Tủ báo cháy Changder 8 kênh gắn được bao nhiêu đầu báo?

Catalogue ghi tối đa 20 đầu báo khói mỗi zone, nên cả tủ tính trần 160 đầu. Khi một zone vượt mốc này, nên tách thành hai zone.

Nhà trọ 3 tầng có cần tới tủ 8 kênh không?

Nhà trọ 3 tầng thường chia 4–5 zone (mỗi tầng một zone, cộng khu để xe và tum). Tủ 8 kênh vẫn phù hợp vì còn kênh dự phòng khi cơi nới hoặc tách thêm khu kho.

Tủ có tránh được báo giả do khói nấu ăn không?

Tủ có chức năng xác minh báo cháy khoảng 9 giây để giảm báo giả. Khu bếp vẫn nên dùng đầu báo nhiệt thay đầu báo khói.

Sản phẩm có tem kiểm định/lưu thông không?

Có. Tủ báo cháy Changder 8 kênh tại Thietbi114 được bán kèm tem kiểm định/lưu thông theo đúng tên sản phẩm; hồ sơ đi kèm được cung cấp khi giao hàng.
