Tủ trung tâm báo cháy 12 kênh – Changder có kiểm định/lưu thông

Tủ báo cháy Changder 12 kênh là tủ trung tâm loại thường thuộc dòng tủ CD-P1 theo catalogue Changder. Theo bảng kích thước của hãng, bản 12 zone dùng chung cỡ vỏ treo tường 330 × 280 × 90 mm với bản 8 zone, nghĩa là bạn có thêm 4 kênh giám sát mà không cần thêm chỗ trên tường. Tủ tại Thietbi114 có tem kiểm định/lưu thông, giá 8.342.500đ.

Bài này giúp trả lời câu hỏi hay gặp nhất khi chọn cỡ tủ nhỏ: khi nào nên lên 12 kênh, và khi đã lắp thì đọc mặt tủ, thử từng zone ra sao.

Thông số kỹ thuật

Thông số	Giá trị
Dòng tủ	CD-P1, hệ thường (conventional)
Số zone	12
Kích thước vỏ	Cao 330 mm, rộng 280 mm, sâu 90 mm (cùng cỡ bản 8 zone)
Chất liệu vỏ	Thép dày 1,2 mm, sơn trắng phối đỏ
Điện lưới	220V AC/50Hz
Dải điện áp làm việc	21 ~ 28 VDC
Nạp ắc quy	26V DC, dòng nạp 100~400 mA tự điều chỉnh
Nguồn dự phòng	Ắc quy 24VDC
Đèn trên mỗi zone	2 LED: báo cháy và hở mạch
Thử zone	Có nút thử cho từng zone
Điện trở cuối tuyến	10 kΩ
Số đầu báo khói trên một zone	Tối đa 20
Tiếp điểm khô	3 bộ
Âm báo tại tủ	Hơn 85 dB ở khoảng cách 1 m

Thông số theo catalogue Changder 2024; hãng không ghi dung lượng ắc quy và khối lượng tủ.

Khi nào nên chọn 12 kênh thay vì 8 kênh

Vì hai bản dùng chung vỏ và cùng cấu hình chức năng, khác biệt chính chỉ là 4 zone. Bốn kênh này đáng tiền trong các trường hợp sau:

• Công trình có 9–12 khu cần tách riêng: ví dụ nhà hàng 3 tầng có bếp, kho lạnh, phòng điện, khu karaoke; hoặc trường mầm non có nhiều dãy lớp và khu bếp ăn.
• Muốn tách phòng kỹ thuật khỏi khu chung: phòng máy phát, phòng điện, kho hóa chất nên có zone riêng để đèn trên tủ chỉ đúng vị trí, không phải đi kiểm tra cả tầng.
• Dự kiến cơi nới: xưởng đang xin thêm nhà kho hoặc nhà trọ sắp xây thêm tầng. Chừa sẵn vài kênh trống rẻ hơn thay cả tủ về sau.
• Một tầng quá 20 đầu báo: sàn rộng phải chia đôi zone, khiến số kênh thực dùng nhiều hơn số tầng.

Ngược lại, nếu công trình đã vượt 12 khu hoặc là tòa nhà nhiều tầng, nên xem bản 15 kênh hay 20 kênh; hai bản này dùng vỏ lớn hơn nên cần tính trước vị trí treo.

Đọc mặt tủ và thử từng zone khi nghiệm thu

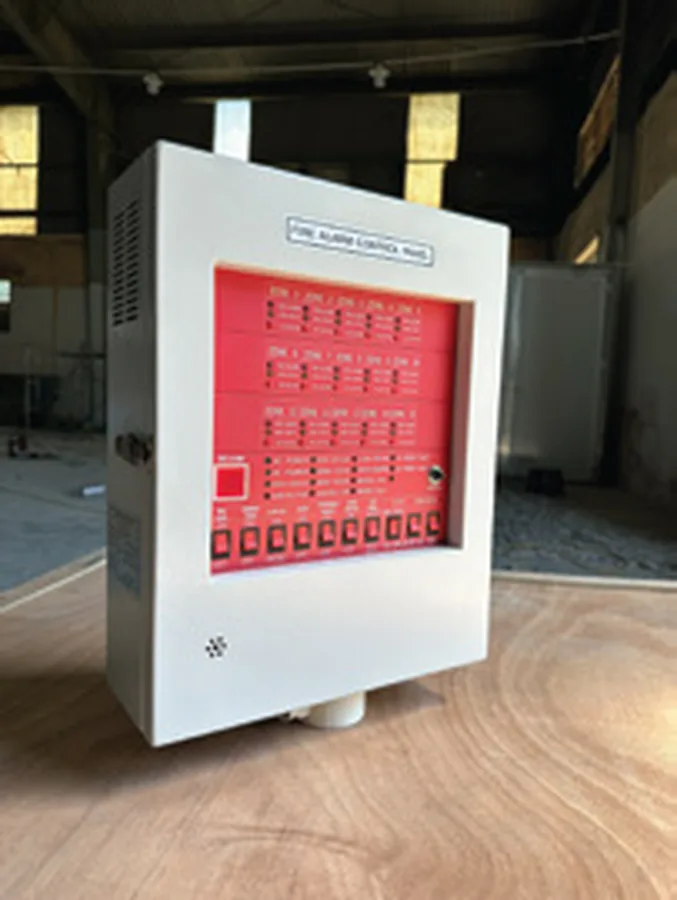

Mặt tủ dòng CD-P1 bố trí hai đèn cho mỗi zone. Đèn báo cháy sáng khi có đầu báo trên vòng đó tác động; đèn còn lại báo hở mạch khi dây bị đứt, lỏng cầu đấu hoặc thiếu điện trở cuối tuyến. Với 12 zone, nên dán nhãn tên khu cạnh từng cặp đèn ngay khi lắp để bảo vệ ca sau đọc được.

1. Kiểm tra mỗi vòng đã gắn điện trở 10 kΩ ở thiết bị cuối cùng, không gắn tại tủ.
2. Cấp nguồn 220V, đấu ắc quy 24VDC, quan sát đèn hở mạch: zone nào còn sáng là dây zone đó có vấn đề.
3. Dùng nút thử zone để kiểm tra phản hồi của tủ trên từng kênh, lần lượt từ zone 1 đến zone 12.
4. Thử thực tế một đầu báo trên mỗi zone, đối chiếu đèn sáng đúng với nhãn khu vực.
5. Rút điện lưới để xác nhận tủ chuyển sang ắc quy, sau đó cấp lại nguồn.

Ba bộ tiếp điểm khô không mang điện áp, dùng để gửi tín hiệu tới thiết bị liên động; nên ghi rõ tiếp điểm nào nối tới đâu trong sổ bàn giao.

Lắp đặt và kết hợp

• Cần ít zone hơn: tủ báo cháy Changder 8 kênh, cùng cỡ vỏ.
• Cần nhiều zone hơn: tủ Changder 15 kênh hoặc tủ Changder 20 kênh.
• Thiết bị báo động: còi đèn báo cháy Changder, chuông Changder CD-AB4.
• Không gian mái cao, rộng: đầu báo tia chiếu beam Changder.

Tham khảo thêm danh mục tủ báo cháy, chuông báo cháy và hệ thống báo cháy. Thiết kế hệ báo cháy tự động theo TCVN 7568-14:2025 và hồ sơ công trình.

Câu hỏi thường gặp

Tủ 12 kênh có to hơn tủ 8 kênh không?

Không. Catalogue Changder xếp 8 zone và 12 zone chung nhóm vỏ 330 × 280 × 90 mm, nên vị trí treo như nhau.

Zone không dùng tới có cần đấu gì không?

Zone để trống thường cần gắn điện trở cuối tuyến tại cầu đấu để tủ không báo hở mạch; làm theo hướng dẫn đi kèm tủ.

Tủ báo cháy Changder 12 kênh dùng được bao nhiêu đầu báo?

Tối đa 20 đầu báo khói mỗi zone theo catalogue, tức khoảng 240 đầu nếu dùng đủ 12 zone.

Tủ này có tem kiểm định/lưu thông không?

Có, sản phẩm bán tại Thietbi114 kèm tem kiểm định/lưu thông như tên trang; hồ sơ đi kèm được giao cùng hàng.
