Đầu báo khói thường chống nổ SOC-E-IS – Hochiki có kiểm định/lưu thông

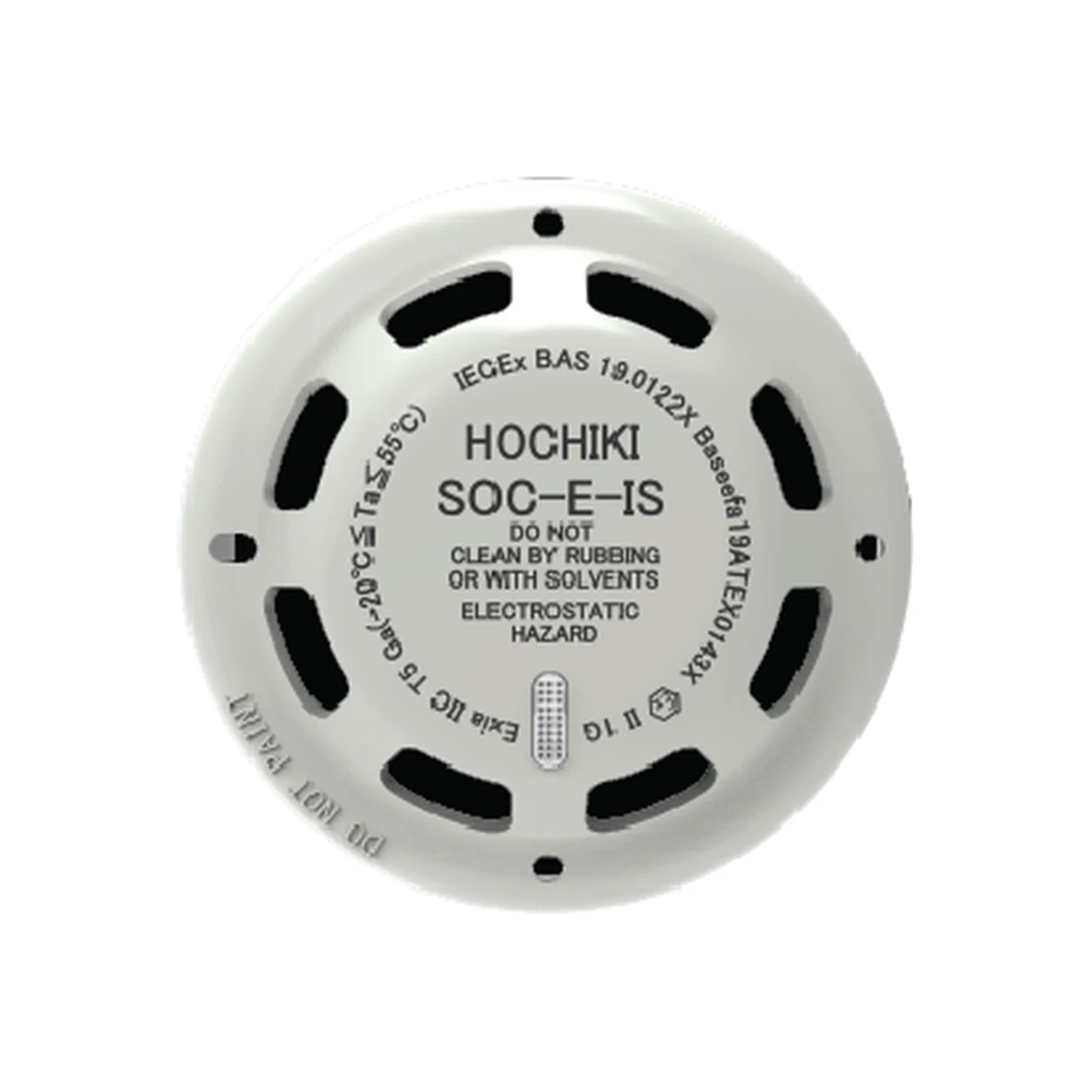

Đầu báo khói chống nổ SOC-E-IS Hochiki — model SOC-E-IS — là đầu báo khói quang thường an toàn tia lửa (intrinsically safe) Ex ia IIC T5 Ga của Hochiki Europe, lắp được ở khu vực nguy hiểm vùng 0 (Category 1) và các vùng thấp hơn, dùng qua barrier an toàn tia lửa. Đầu báo lắp trên đế YBN-R/4IS.

Thông số kỹ thuật SOC-E-IS

(Theo datasheet SOC-E-IS của Hochiki Europe (JUN20); giá bán lẻ theo web Thietbi114)

Model	SOC-E-IS (ngà) · SOC-E-IS(WHT) (trắng)
Phân loại ATEX	Ex ia IIC T5 Ga (−20 °C ≤ Ta ≤ +55 °C)
Chứng chỉ	Baseefa 19ATEX0143X · IECEx BAS 19.0122X
Điện áp làm việc	12 – 30 V DC
Dòng tĩnh	35 µA
Dòng báo động tối đa	40 mA
Dòng đèn báo phụ	Tối đa 20 mA
Nhiệt độ làm việc	−10 °C ~ +50 °C
Độ ẩm	95% RH (ở 40 °C)
Cấp bảo vệ	IP42
Kích thước / khối lượng	Ø100 × 48 mm · 106 g
Đế	YBN-R/4(IS)
Phê duyệt	LPCB, VdS, ATEX, IECEx

Tính năng

• Buồng quang tháo rời được để vệ sinh
• Tự bù trôi độ nhạy ASWV; LED đỏ nháy 3 giây khi bẩn quá giới hạn
• Ngõ ra đèn báo phụ, LED báo cháy nhìn 360°

Lắp đặt khu vực nguy hiểm

Đầu báo phải lắp trên đế YBN-R/4IS và đấu qua barrier an toàn tia lửa phù hợp đặt ngoài vùng nguy hiểm; chọn barrier theo thông số thực thể trong tài liệu chứng nhận. Datasheet có chỗ ghi dải điện áp 9,5 – 30 V; bảng thông số ghi 12 – 30 V DC — trang này theo bảng thông số.

Thiết bị chống nổ, đầu báo lửa Hochiki trên web

Sản phẩm	Giá bán lẻ
Đế dùng cho đầu báo chống nổ YBN-R/4IS	429.000đ
DCD-1E-IS + YBN-R/4IS – Đầu báo nhiệt cố định kết hợp gia tăng dùng cho môi trường nguy hiểm kèm đế	6.591.000đ
Đầu dò nhiệt chống nổ DCD-1E-IS	7.135.000đ
DRC-13A+ YBR-RL/2(LG) – Đầu báo lửa hồng ngoại kèm chân đế	7.247.500đ

Làm sạch buồng quang mà không phá vỡ phạm vi chứng nhận

Buồng quang của SOC-E-IS tháo rời được — điểm khác với đa số đầu báo khói phải thay nguyên thân khi bẩn. Chức năng ASWV theo dõi cửa sổ độ nhạy và cho đèn đỏ nháy ba giây một lần khi mức bám bụi vượt giới hạn. Tín hiệu này chính là căn cứ để hạ thiết bị xuống làm sạch, thay cho việc phán đoán bằng mắt.

Những thứ phải giữ nguyên

• Cặp đầu báo và đế YBN-R/4(IS): đổi sang đế khác là bước ra ngoài phạm vi chứng nhận.
• Barrier đang dùng: mỗi lần thay barrier phải đối chiếu lại thông số thực thể trong hồ sơ chứng nhận, các giá trị đó không in trên datasheet rút gọn.
• Vị trí barrier: luôn nằm ngoài vùng nguy hiểm, không được đưa vào trong cho tiện đi dây.

IP42 nói gì về nơi được lắp

Cấp bảo vệ IP42 chỉ chặn vật rắn lớn hơn 1 mm và nước nhỏ giọt khi nghiêng, nên thiết bị hợp với phòng kín có hơi dung môi hơn là khu vực rửa sàn bằng vòi áp lực hoặc vị trí ngoài mái. Dải nhiệt độ làm việc −10 °C đến +50 °C hẹp hơn dải ghi trên nhãn ATEX là −20 °C đến +55 °C; khi hai con số lệch nhau, lấy dải hẹp hơn làm căn cứ thiết kế.

Muốn đưa khu vực nguy hiểm vào một hệ địa chỉ, kênh thường phải đi qua module như DCP-CZM. Cần lưu ý: danh sách đầu báo hai dây mà hãng công bố tương thích với module đó không có tên SOC-E-IS, nên phương án này phải được đơn vị thiết kế xác nhận cùng bên cấp chứng nhận trước khi triển khai. Phần đế xem tại YBN-R/4IS.

Câu hỏi thường gặp

SOC-E-IS lắp được ở vùng nguy hiểm nào?

Phân loại Ex ia IIC T5 Ga, Category 1 — dùng được ở vùng 0 và các vùng thấp hơn với khí nhóm IIC, nhiệt độ môi trường −20 °C đến +55 °C.

SOC-E-IS có cần barrier không?

Có. Thiết bị an toàn tia lửa phải đấu qua barrier đặt ngoài vùng nguy hiểm theo thiết kế.

SOC-E-IS dùng đế nào?

Đế an toàn tia lửa YBN-R/4(IS).

Giá SOC-E-IS Hochiki bao nhiêu?

Giá bán lẻ trên web là 3.099.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

SOC-E-IS có tem kiểm định/lưu thông không?

Tên sản phẩm ghi bản có kiểm định/lưu thông. Khi cần hồ sơ nghiệm thu, báo trước để kỹ thuật chuẩn bị chứng từ kèm hàng.
