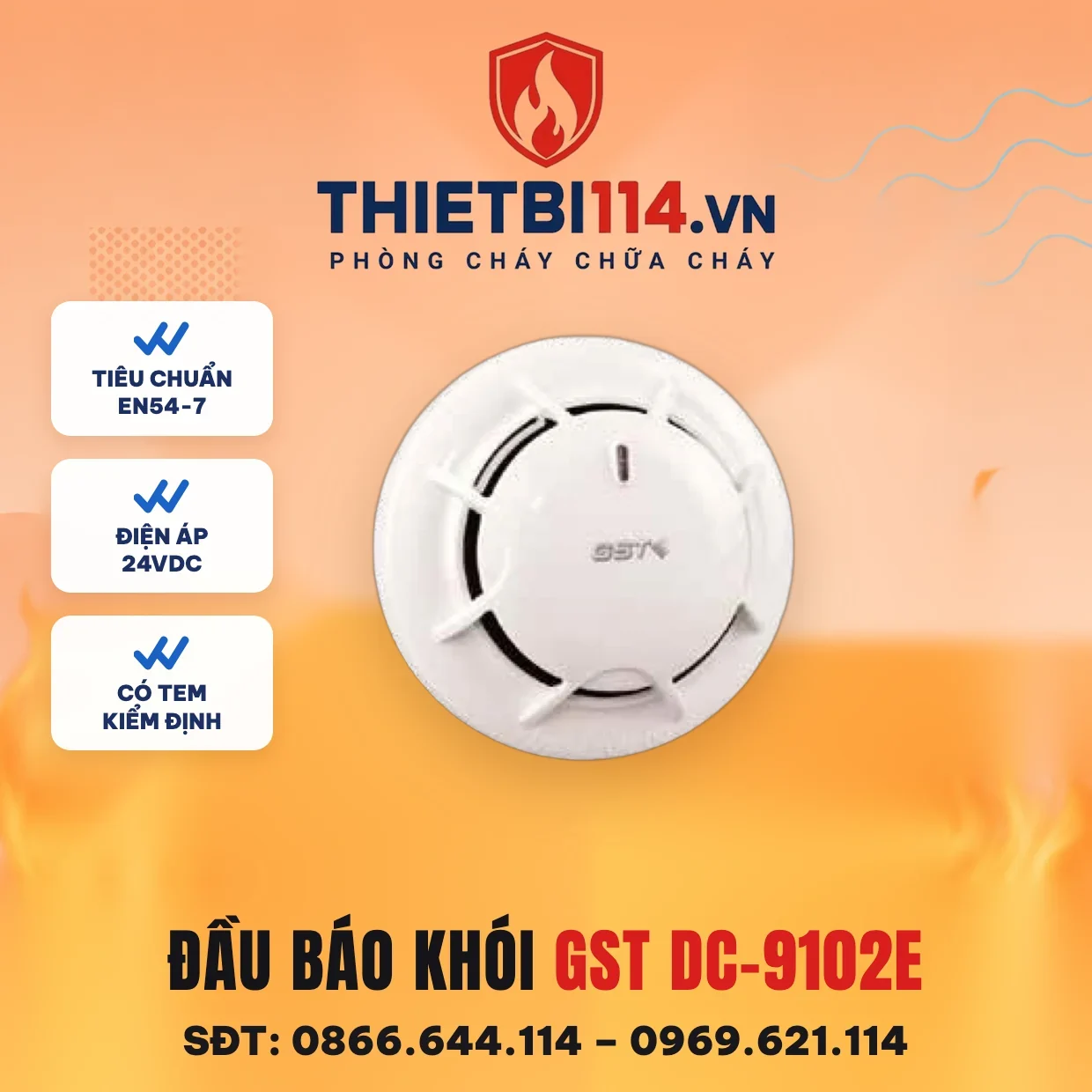

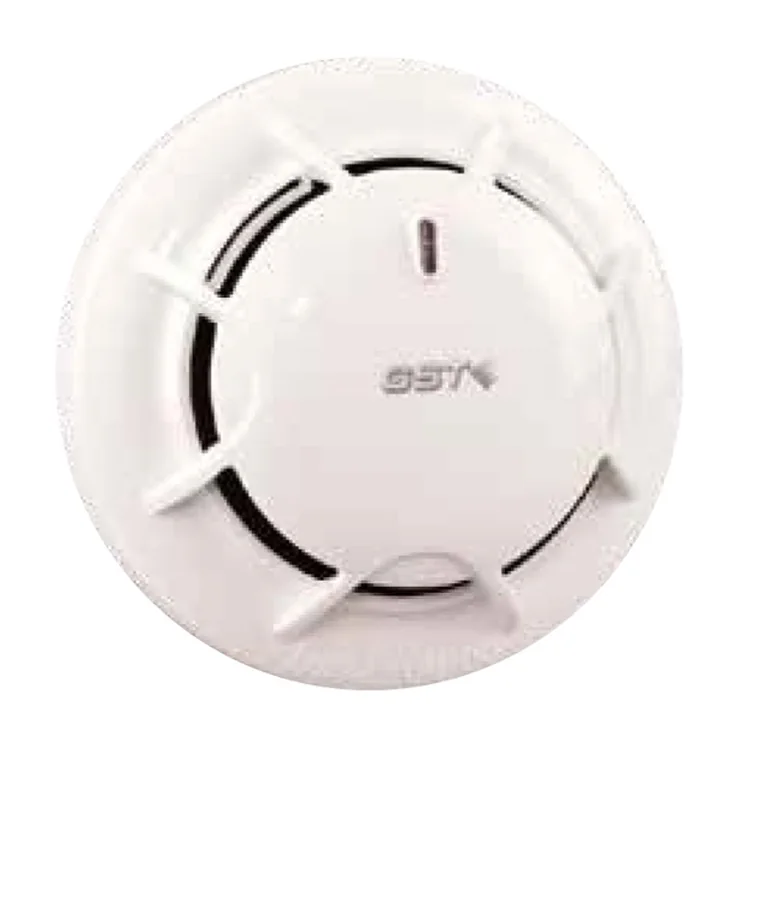

Đầu báo thường khói quang DC-9102E – GST có kiểm định/lưu thông

Đầu báo khói quang DC-9102E là đầu báo khói hệ thường phổ biến nhất của GST, đấu 2 dây vào zone của tủ GST104A, GST108A, GST116A hoặc vào module giám sát zone khi ghép với hệ địa chỉ. Đầu báo không có địa chỉ: tủ chỉ biết zone nào có cháy, không biết đầu nào, nên mỗi zone nên gói theo một khu vực dễ tìm như một tầng, một dãy phòng.

Bên trong là buồng tán xạ có vi xử lý với thuật toán bù trôi theo bụi, độ ẩm, nhiệt độ; đầu báo tự chẩn đoán, báo buồng bẩn bằng LED chớp 2 lần, có ngõ ra đèn báo từ xa và buồng cảm biến tháo rời. Phù hợp khách sạn, văn phòng, trường học, ngân hàng, kho, thư viện, phòng máy. Giá tại Thietbi114 là 343.500đ, có tem kiểm định/lưu thông, chứng nhận LPCB theo EN 54-7. Thông số lấy từ datasheet/manual GST (gst.com.cn).

Thông số kỹ thuật

Hạng mục	Giá trị
Model	DC-9102E – đầu báo khói quang điện hệ thường
Tiêu chuẩn / chứng nhận	EN 54-7 / LPCB (CPR 0832-CPR-F0003); CE
Điện áp	24 VDC (16–28 VDC)
Dòng tĩnh	≤60 µA
Dòng báo động	≤55 mA (phụ thuộc giới hạn dòng của tủ; không cấp 24 VDC trực tiếp)
Ripple tối đa	2 V đỉnh-đỉnh
Độ nhạy	2 mức lập trình bằng P-9910B; mức 1 mặc định, được chứng nhận EN 54-7
LED	Đỏ; chớp 1 lần khi polling (tắt được), chớp 2 lần khi lỗi/buồng bẩn, sáng liên tục khi báo cháy
Ngõ ra đèn báo từ xa	Có, phân cực, điện trở nối tiếp 10 kΩ tích hợp, dòng ra tối đa 2 mA
Reset	Ngắt nguồn tức thời, tối thiểu 2 s (datasheet) / 10 s (manual), điện áp ≤1,0 VDC
Đấu dây	2 dây phân cực cho zone; 2 dây phân cực cho đèn báo từ xa; cáp ≥1,0 mm²
Nhiệt độ / độ ẩm	-10 °C đến +50 °C / ≤95 %, không ngưng tụ
Cấp bảo vệ	IP2X
Vật liệu, màu	ABS, trắng
Kích thước	Ø100 mm × 54,5 mm có đế; 44,5 mm không đế
Khoảng lỗ bắt / khối lượng	45–75 mm / ≈110 g
Mã hãng	Product No. 10106286 / Order code 2024828

Bốn đầu dây trên đế DB-01 và điện trở cuối tuyến 4,7 kΩ

Đế DB-01 có 4 vị trí đấu: 1 là dương vào, 2 là dương ra (đồng thời là cực dương của đèn báo từ xa), 3 là âm vào/ra, 4 là âm của đèn báo từ xa. Tuyến zone đi vào chân 1, ra chân 2 để nối tiếp sang đầu báo kế; đầu báo cuối zone gắn điện trở 4,7 kΩ. Nếu thiết kế dùng điện trở cuối tuyến chủ động DP-9907 thì phải đổi sang đế diode DB-01D. Tuyệt đối không lấy nguồn 24 VDC cấp thẳng vào đầu báo để thử, vì thiếu điện trở hạn dòng của tủ, dòng báo động sẽ vượt 55 mA và cháy mạch; thử bằng nam châm hoặc khói qua tủ.

Đèn báo từ xa 2 mA: lắp ngoài cửa phòng khách sạn

Khách sạn, ký túc xá, phòng kỹ thuật khóa cửa cần biết đầu nào báo mà không mở từng phòng; DC-9102E có ngõ ra đèn báo từ xa với điện trở 10 kΩ nối tiếp bên trong, dòng tối đa 2 mA, đủ thắp đèn báo phòng C-9314P gắn ngoài cửa. Đấu đèn vào chân 2 (+) và chân 4 (−) của đế. Nhiều đầu báo trong một phòng lớn muốn dùng chung một đèn thì thêm diode 1N5819 nối tiếp ở chân 4 của từng đế để đèn không thắp nhầm khi chỉ một đầu báo cháy.

Hai mức nhạy và cách đọc LED

Mức 1 là mặc định và là mức được LPCB chứng nhận theo EN 54-7; mức 2 đặt bằng bộ lập trình P-9910B cho nơi cần phản ứng nhanh hơn, nhưng hồ sơ viện dẫn EN 54-7 nên giữ mức 1. LED chớp 1 lần theo chu kỳ polling là bình thường và tắt được nếu chủ nhà không thích đèn nháy trong phòng ngủ; chớp 2 lần là đầu báo tự phát hiện lỗi hoặc buồng bẩn, tháo buồng cảm biến vệ sinh; sáng liên tục là báo cháy, giữ nguyên đến khi tủ ngắt nguồn zone. Thời gian ngắt nguồn để reset datasheet ghi tối thiểu 2 s, manual ghi 10 s; cứ ngắt 10 s cho chắc.

Tương thích và phụ kiện đi kèm

• Đế DB-01 với điện trở cuối tuyến 4,7 kΩ; đế diode DB-01D khi dùng DP-9907 Active End of Line (đặt riêng).
• Tủ hệ thường GST104A, GST108A, GST116A; ghép hệ địa chỉ qua module giám sát đầu báo thường DI-9319E.
• Đèn báo phòng C-9314P qua ngõ đèn báo từ xa; bộ lập trình P-9910B; dụng cụ thử T-MT/P-9920.
• Đi cùng đầu báo nhiệt DC-9103E ở bếp, gara; nút ấn DC-9204E trên cùng zone. Bản địa chỉ: DI-9102E. Danh mục đầu báo khói quang.

Câu hỏi thường gặp

Một zone của tủ GST104A đấu được bao nhiêu đầu DC-9102E?

Số lượng do tủ quyết định theo manual tủ, không do đầu báo. Đầu báo chỉ ăn ≤60 µA khi chờ nên giới hạn thường nằm ở dòng báo động và chiều dài tuyến.

Có cần đế riêng hay đầu báo đã kèm đế?

Đầu báo dùng đế DB-01; kích thước 54,5 mm ghi ở trên đã tính đế. Xác nhận cấu hình đặt hàng để biết đế có kèm theo lô hay đặt riêng.

Đầu báo có báo buồng bẩn không?

Có. LED chớp 2 lần là tự chẩn đoán lỗi hoặc buồng bẩn; buồng cảm biến tháo rời để vệ sinh.

Dùng DC-9102E với tủ địa chỉ GST200N được không?

Được, qua module giám sát đầu báo thường DI-9319E; tủ sẽ hiển thị địa chỉ của module chứ không phải từng đầu báo.

Sản phẩm có tem kiểm định/lưu thông không?

Có. DC-9102E tại Thietbi114 kèm tem kiểm định/lưu thông và chứng nhận LPCB EN 54-7 của hãng.
