Đầu báo khói địa chỉ DI-9102E – GST có kiểm định/lưu thông

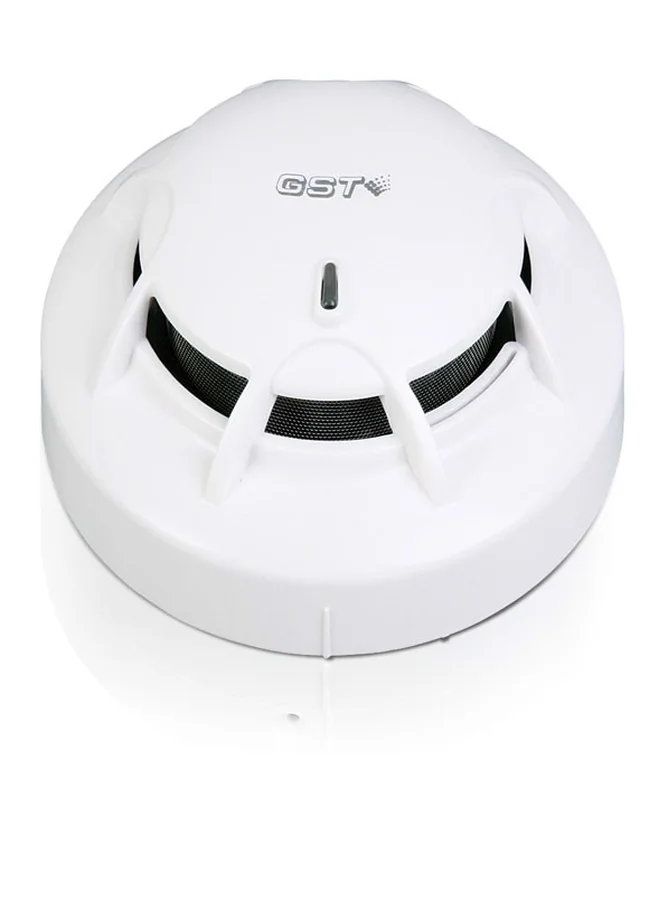

Đầu báo khói địa chỉ DI-9102E là đầu báo khói quang điện tán xạ của GST, đường kính Ø100 mm, gắn lên đế DB-01 và nối 2 dây vào loop tủ GST100, GST200N hoặc GST-IFP8. Mỗi đầu chiếm 1 địa chỉ trong dải 1~242, ăn dòng tĩnh ≤0,8 mA, có ngõ ra riêng cho đèn báo phòng. Hàng có tem kiểm định/lưu thông, giá 648.500đ (đế DB-01 báo kèm).

Đây là đầu báo phổ thông nhất trong hệ GST, dùng cho phòng làm việc, hành lang, phòng khách sạn, kho hàng khô. Trang này viết cho người đang lên bảng địa chỉ và tính dòng loop: con số 0,8 mA tĩnh, 1,8 hoặc 3,8 mA khi báo động quyết định loop 242 điểm có cần P-9903 mở rộng dòng hay không.

Số liệu lấy từ datasheet DS10106287 và manual DI-9102E trên gst.com.cn bản 2026.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 V (16–28 V)
Dòng tĩnh	≤0,8 mA
Dòng báo động	≤1,8 mA không đèn báo phòng; ≤3,8 mA có đèn báo phòng
Địa chỉ	Điện tử, cài bằng P-9910B; dải 1~242
Độ nhạy	2 mức; mức 1 mặc định, được chứng nhận EN 54-7
Ngõ ra đèn báo phòng	Phân cực, nối trực tiếp C-9314P; điện trở nối tiếp 10 kΩ; dòng tối đa 2 mA
Tiêu chuẩn/chứng nhận	EN 54-7; LPCB; CPR 2831-CPR-F0004
Cấp bảo vệ	IP2X
Nhiệt độ, độ ẩm	-10°C đến +50°C; ≤95% RH không ngưng tụ
Kích thước	Ø100 mm; cao 54,5 mm kèm đế (44,5 mm không đế)
Khoảng lỗ bắt	45–75 mm, hộp âm chuẩn châu Âu
Khối lượng	≈110 g
Vật liệu	ABS trắng RAL 9016
Đầu dây trên đế	Cực 1 và 3: loop không phân cực; cực 2 (+) và 4 (−): đèn báo phòng; cáp chống cháy ≥1,0 mm²
Đế dùng kèm	DB-01 (mã 30205764) hoặc đế cách ly DC-9504E (10105103), đặt riêng

0,8 mA tĩnh nghĩa là gì với một loop 242 địa chỉ

Dòng tĩnh là con số quyết định quy mô loop chứ không phải dòng báo động, vì tủ phải nuôi mọi đầu báo cùng lúc ở trạng thái chờ. Với DI-9102E, ≤0,8 mA nhân cho một loop đầy 242 điểm cho ra khoảng 194 mA chỉ riêng đầu báo khói, chưa kể module và còi. Con số này là phép nhân minh họa, không phải thông số hãng, nhưng đủ để thấy loop toàn đầu khói vẫn nằm trong ngưỡng thông thường của tủ GST200N/IFP8, còn loop trộn nhiều còi I-9403 nuôi loop hoặc beam đang căn chỉnh thì phải kiểm tra lại tổng dòng.

Khi báo động, mỗi đầu tăng lên ≤1,8 mA, và nếu đấu thêm đèn báo phòng C-9314P qua cực 2/4 thì ≤3,8 mA. Vì tủ chỉ xử lý một số đầu báo động đồng thời nên mức tăng này ít khi làm loop quá tải; điều cần nhớ là ngõ ra đèn báo phòng có sẵn điện trở 10 kΩ và giới hạn 2 mA, nên chỉ nối đúng đèn C-9314P hoặc đèn LED tương đương, không nối rơ-le hay đèn sợi đốt.

Nếu loop dài, nhiều thiết bị và sụt áp lớn, GST có module P-9903 tăng chiều dài và dòng loop; đó là bài toán của tủ, không phải của đầu báo.

Buồng khói tháo rời, bù trôi và bộ nhớ 14 sự kiện

DI-9102E dùng buồng tán xạ có thuật toán bù trôi: khi bụi bám dần, ngưỡng báo được điều chỉnh để giữ độ nhạy thực gần với lúc mới lắp, và khi bù hết dải thì đầu báo gửi mã “buồng bẩn” về tủ với đúng địa chỉ. Buồng cảm biến tháo rời được để thổi bụi mà không thay cả đầu, sau khi lắp lại phải test bằng nam châm áp vào vùng test tới khi báo cháy.

Bộ nhớ trong lưu 14 dữ liệu lịch sử phục vụ đọc lại bằng tủ khi truy tìm nguyên nhân báo giả. Hai mức nhạy chọn bằng P-9910B ở Function-3; mức 1 mặc định là mức được chứng nhận EN 54-7, mức 2 dùng cho nơi có khói nền như sảnh hút thuốc hay khu bếp nhẹ, và cần ghi rõ trong hồ sơ vì không viện dẫn chứng nhận ở mức đó. LED polling nháy có thể tắt cho phòng ngủ.

Lắp đúng thứ tự: đế trước, đầu báo sau cùng

Đế DB-01 bắt 2 vít lên hộp âm khoảng lỗ 45–75 mm, đấu loop vào cực 1 và 3 (không phân cực), đèn báo phòng vào cực 2 (+) và 4 (−) nên dùng dây khác màu cho cặp phân cực này. Căn dấu A trên đầu báo với dấu B trên đế, xoay thuận chiều kim đồng hồ tới dấu C là khóa.

Hãng nhấn mạnh không tháo nắp chống bụi cho tới khi hoàn thiện công trình và lắp đầu báo sau cùng; nhiều dự án lắp sớm để nghiệm thu tiến độ rồi phải thổi bụi hàng loạt. Với khu vực có nguy cơ ngắn mạch loop (hành lang dài, tầng kỹ thuật), thay DB-01 bằng đế cách ly DC-9504E để đầu báo kiêm luôn chức năng cách ly.

Tương thích và phụ kiện đi kèm

Tủ: GST100, GST200-2, GST200N-2, GST-IFP8. Đế DB-01 hoặc DC-9504E đặt riêng; đế DZ-03 là thế hệ cũ, datasheet hiện hành chỉ ghi DB-01.

Đèn báo phòng C-9314P nối trực tiếp ngõ ra. Bộ lập trình P-9910B cài địa chỉ, độ nhạy, LED polling. Đi cùng đầu báo nhiệt DI-9103E ở bếp, gara và module cách ly DC-9503E chia đoạn loop.

Bản đầu khói thường cho hệ zone hoặc kênh của module DI-9319E là DC-9102E. Xem thêm báo cháy địa chỉ.

Câu hỏi thường gặp

DI-9102E có kèm đế không?

Không. Đế DB-01 (mã 30205764) hoặc đế cách ly DC-9504E đặt riêng; đế được báo kèm khi lên cấu hình.

Một đầu ăn bao nhiêu dòng loop?

Tĩnh ≤0,8 mA; báo động ≤1,8 mA, hoặc ≤3,8 mA nếu có đèn báo phòng. Loop 242 đầu khói ở trạng thái chờ tiêu khoảng 194 mA (phép nhân minh họa).

Đèn báo phòng nối vào đâu?

Cực 2 (+) và 4 (−) trên đế DB-01, có phân cực; ngõ ra đã có điện trở 10 kΩ và giới hạn 2 mA, chỉ nối đèn C-9314P hoặc LED tương đương.

Đặt độ nhạy mức 2 có mất chứng nhận không?

Mức 1 là mức được chứng nhận EN 54-7; mức 2 vẫn hoạt động nhưng hồ sơ không viện dẫn chứng nhận ở mức đó, cần ghi rõ lý do chọn.

Test đầu báo sau khi lắp bằng cách nào?

Áp nam châm dụng cụ T-MT vào vùng test vài giây tới khi tủ hiện báo cháy đúng địa chỉ; làm lại sau mỗi lần tháo buồng khói.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
