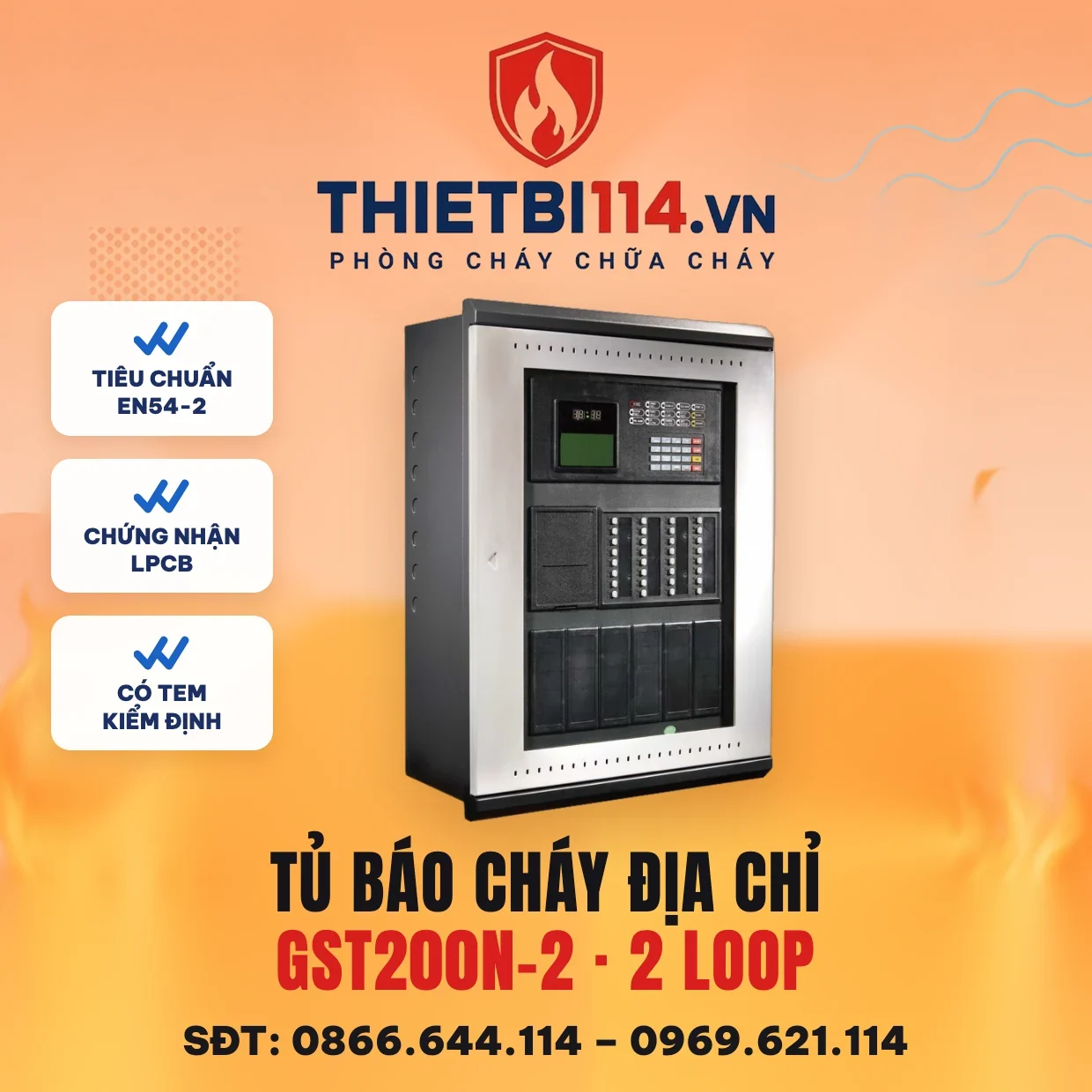

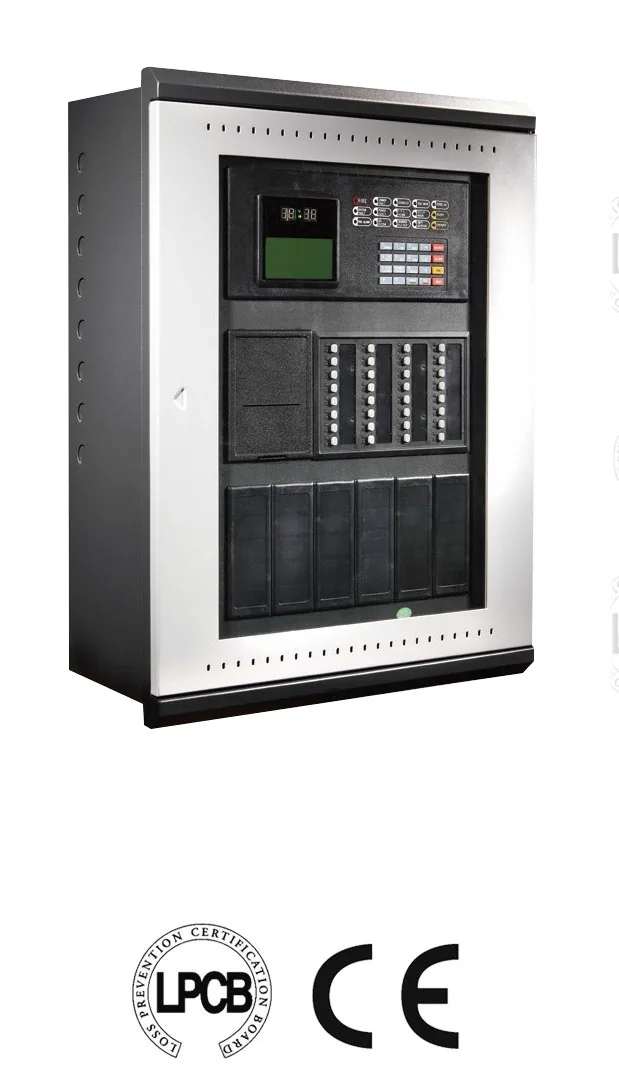

Trung tâm báo cháy địa chỉ 2 loop GST200N-2 – GST có kiểm định/lưu thông

Trung tâm báo cháy địa chỉ GST200N-2 là bản 2 loop của dòng GST200N: loop 1 nhận 235 địa chỉ, loop 2 nhận 242, tổng 477 thiết bị địa chỉ chia vào 30 vùng có LED và nhãn riêng. Về phần cứng, GST200N-2 chính là GST200N-1 lắp sẵn card loop LC200 từ nhà máy. Tủ đạt EN 54-2 và EN 54-4, chứng nhận LPCB, hàng bán ra có tem kiểm định/lưu thông theo quy định hiện hành.

Tủ hợp với công trình 250–450 điểm hoặc công trình muốn tách hai khu vực trên hai loop độc lập: trường học hai dãy nhà, khách sạn 60–120 phòng, nhà máy có xưởng và văn phòng, tòa văn phòng 8–12 tầng có tầng hầm. Khi một loop bị chập hoặc đứt, loop còn lại vẫn hoạt động bình thường.

Giá bán tại Thietbi114: 16.265.000đ, đã gồm card loop 2. Ắc quy, card máy tính P-9930 và card mạng là phụ kiện mua thêm.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng / Product No.	GST200N-2 / 10104784
Cấu hình	Tủ GST200N + card loop LC200 lắp sẵn
Số loop	2 loop Class A
Tổng địa chỉ	477 (loop 1: 235; loop 2: 242)
Vùng	30 vùng có LED cháy/lỗi và nhãn
Hiển thị	LCD 8 dòng × 18 ký tự; 15 LED trạng thái
Điện lưới vào	100–240 VAC, 50/60 Hz, 1,5 A
Ắc quy dự phòng	2 bình 12 V tối đa 21 Ah, nội trở ≤1 Ω; sạc 27,6 V/1,2 A
Dòng hệ thống	0,75 A tĩnh đầy tải; 2,82 A cực đại từ ắc quy
Thông số loop	21–27 V xung, tối đa 300 mA mỗi loop; cáp 1,0–1,5 mm², mỗi vòng ≤1.000 m
Đầu ra giám sát	3 ngõ 24 VDC/500 mA cho báo cháy chung, chuông, thiết bị chữa cháy; điện trở cuối 4k7; ngõ lỗi NO/NC
In sự kiện	Máy in nhiệt tùy chọn; card máy in USB tùy chọn
Bảng lặp GST852RP	Tối đa 10 bảng trên RS485, tổng chiều dài ≤1.200 m
Mạng nhiều tủ	P-9940A RS485 vòng 32 tủ; P-9960A CAN vòng 240 tủ; P-9960 CAN bus 110 tủ (240 với relay)
Card máy tính	P-9930 RS232/USB cho GSTGMC3.0 và GST Def
Chuẩn áp dụng	EN 54-2:1997+A1:2006, EN 54-4:1997+A1:2002+A2:2006, LPCB
Bảo vệ / môi trường	IP30 trong nhà; 0 ~ +40 °C; RH ≤95%
Kích thước vỏ	Manual 2026: 420 × 580 × 202 mm; datasheet cũ: 406 × 666 × 130 mm
Khối lượng	Hãng không công bố

Cấu hình và mở rộng

Hai loop là mức tối đa của dòng GST200N; các hướng mở rộng còn lại nằm ở giao tiếp và mạng:

• Lập trình và giám sát: card P-9930 là đường duy nhất tải định nghĩa thiết bị xuống tủ; cùng card đó chạy phần mềm GSTGMC3.0 hiển thị sơ đồ mặt bằng.
• Ghép tủ: P-9940A RS485 Class A (32 tủ, ≤1.200 m mỗi vòng), P-9960A CAN Class A (≤1.000 m giữa hai tủ liền kề), P-9960 CAN Class B bus. Cần ≥2 tủ khi công trình vượt 477 điểm hoặc có nhiều tòa cách xa.
• Hiển thị phụ: GST852RP nối thẳng RS485; GST-NRP00 khi đã có mạng tủ.
• BMS: P-9930ModBus hoặc P-9930TCPIP (đặt hàng theo dự án).
• Thiết bị đầu cuối: đầu báo DI-9102E/DI-9103E, beam DI-9105E, nút ấn DI-9204E, module DI-9301E; loop dài thêm module P-9903.

Cần hơn 2 loop trong một tủ: xem GST-IFP8 mở rộng tới 8 loop. Bản 1 loop: GST200N-1. Danh mục báo cháy địa chỉ.

Vì sao nên lấy GST200N-2 thay vì mua 1 loop rồi nâng cấp

Chênh lệch giữa hai bản là giá card LC200 và công lắp. Với công trình đã biết trước sẽ vượt 235 điểm hoặc có hai khu vực cần tách, mua GST200N-2 tránh được việc mở tủ lần hai, chạy lại Device Learn và cập nhật lại bảng địa chỉ. Kỹ thuật viên Thietbi114 thường chia: loop 1 cho các tầng nổi, loop 2 cho tầng hầm, phòng máy, khu bếp hoặc xưởng — nơi hay có bụi, ẩm và hay phải cách ly thiết bị để bảo dưỡng — để sự cố ở khu vực này không kéo theo toàn hệ.

Cách tính nhanh: đếm thiết bị từng khu, cộng 15% dự phòng; nếu một khu vượt 235 hoặc tổng vượt 235 thì chọn 2 loop. Nếu tổng vượt 450 hoặc cần trên 30 vùng hiển thị, chuyển sang GST-IFP8 (999 vùng, 242 địa chỉ mỗi loop, tới 8 loop) sẽ hợp lý hơn ghép hai tủ GST200N-2 bằng card mạng.

Khi đấu dây, nhớ loop 2 đi qua card LC200 với cặp Loop Out/Loop In riêng; ba đầu ra giám sát cần điện trở cuối 4k7 và cáp ≥1,5 mm², nếu không tủ báo lỗi hở mạch đầu ra ngay khi cấp điện.

Sản phẩm liên quan: Ắc quy 12V-18Ah WP18-12SHR dùng cho tủ báo cháy · Ắc quy 12V-20Ah WP20-12N dùng cho tủ báo cháy.

Câu hỏi thường gặp

GST200N-2 khác GST200N-1 ở điểm nào?

Chỉ khác card loop LC200 lắp sẵn: GST200N-2 có 2 loop, 477 địa chỉ; GST200N-1 có 1 loop, 235 địa chỉ. Vỏ, màn hình, nguồn, 30 vùng giống nhau.

GST200N-2 có mở rộng lên 3–4 loop được không?

Không. Dòng GST200N dừng ở 2 loop. Cần nhiều loop hơn thì nối mạng nhiều tủ bằng card P-9940A/P-9960/P-9960A hoặc chuyển sang GST-IFP8.

Tủ có tem kiểm định/lưu thông không?

Có. GST200N-2 đạt EN 54-2, EN 54-4, LPCB và hàng giao từ Thietbi114 kèm tem kiểm định/lưu thông theo quy định hiện hành.

Có xem sơ đồ mặt bằng trên máy tính được không?

Được, khi lắp card P-9930 và dùng phần mềm GSTGMC3.0; card và phần mềm mua riêng.

Nguồn 100–240 VAC có nghĩa gì với công trình ở Việt Nam?

Tủ chạy trực tiếp điện 220 V lưới mà không cần biến áp; dòng tiêu thụ AC 1,5 A. Ắc quy 2 × 12 V mua thêm để dự phòng khi mất điện.
