Card giao tiếp máy tính nhãn hiệu P-9930 – GST

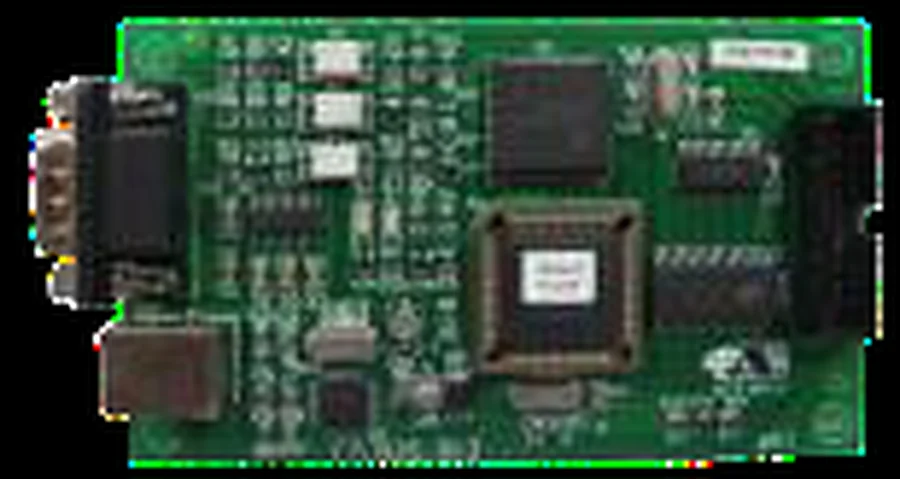

Card giao tiếp máy tính P-9930 là card tùy chọn cắm bên trong tủ trung tâm báo cháy địa chỉ dòng GST200 (GST200N-1, GST200N-2, GST200-2, GST-M200). Việc của nó rất cụ thể: mở cho tủ hai cổng RS232 cách ly quang để nối máy tính chạy phần mềm giám sát đồ họa GST GMC và phần mềm định nghĩa thiết bị GST Defining Tool. Không có card này, tủ GST200N chỉ lập trình được bằng bàn phím trên mặt tủ và không có đường nào để tải bảng định nghĩa thiết bị hay phương trình điều khiển C&E từ máy tính xuống tủ. Giá tham khảo tại Thietbi114: 1.830.500đ.

Card đi kèm hai loại cáp: cáp CRT mã F6.629.003 cho cổng RS232 và cáp USB 2.0 A–B dài 3 m cho máy tính đời mới không còn cổng COM. Tốc độ truyền cố định 2400 bps, không parity, 1 stop bit — chậm nếu so với chuẩn máy tính, nhưng đủ cho lượng dữ liệu sự kiện của một tủ báo cháy, và điểm đáng tiền là lớp cách ly quang chặn xung điện từ phía máy tính không lan sang bo mẹ tủ.

Đây là card của riêng dòng GST200. Tủ GST-IFP8 dùng card khác là P-9935, còn GST100 không có khe card RS232 nên không lắp được. Thông số lấy từ manual tủ GST (gst.com.cn) bản 2026 và theo datasheet GST do nhà phân phối đăng lại.

Thông số kỹ thuật

Hạng mục	Thông số
Model	P-9930 (GST, Gulf Security Technology)
Loại	Card giao tiếp máy tính RS232/USB, phụ kiện tùy chọn của tủ
Tủ tương thích	GST200N-1, GST200N-2, GST200-2, GST-M200
Không dùng cho	GST-IFP8 (dùng P-9935), GST100 (không có khe card)
Giao tiếp	2 cổng RS232 cách ly quang; có thể dùng qua cổng USB
Tốc độ truyền	2400 bps, không parity, 1 stop bit
Chiều dài cáp RS232	Tối đa 15 m
Chiều dài cáp USB	Tối đa 5 m
Cáp kèm theo	Cáp CRT F6.629.003 (RS232); cáp USB 2.0 A–B dài 3 m
Phần mềm đi cùng	GST GMC (GSTGMC3.0) và GST Defining Tool
Product No.	20103426 (datasheet GST200N); mã đặt hàng 3671836
Kích thước, khối lượng	Hãng không công bố

Dùng cho tủ nào và cắm ở đâu

P-9930 lắp cho tủ GST200N-1 (1 loop) và tủ GST200N-2 (2 loop), cũng như đời trước GST200-2 và GST-M200. Card bắt vít vào vị trí chờ sẵn trong thùng tủ, nối với bo chính GST200 bằng cáp dữ liệu đi kèm. Với tủ GST100 thì không có chỗ cắm; với tủ IFP8 phải chuyển sang card P-9935.

Trình tự lắp theo manual card của GST:

1. Tắt hoàn toàn nguồn AC và tháo ắc quy. GST ghi rõ không cắm hoặc rút card khi tủ đang có điện.
2. Bắt vít card vào tủ, cắm cáp dữ liệu sang bo chính, cắm cáp CRT hoặc cáp USB ra máy tính.
3. Bật lại tủ, chờ màn hình báo đăng ký card thành công (dòng thông báo dạng “Color CRT OK”).
4. Vào SYSTEM, nhập mật khẩu quản trị, chọn 3 Network Setup rồi 1 NET Local Address để đặt địa chỉ cho card.

Khi nào tủ GST200N cần thêm P-9930

Ba tình huống hay gặp ở công trình dùng GST200N mà kỹ thuật viên Thietbi114 ghi nhận:

• Phòng trực muốn xem sơ đồ mặt bằng: phần mềm GSTGMC3.0 hiển thị vị trí đầu báo trên bản vẽ, nhưng phần mềm chỉ nói chuyện được với tủ qua cổng RS232 của card này. Mua GMC mà thiếu P-9930 thì máy tính không nhận được dữ liệu.
• Lập trình từ máy tính: một loop GST200N có tới 242 địa chỉ. Gõ tên vùng, loại thiết bị và phương trình C&E cho từng địa chỉ trên bàn phím tủ rất tốn công; làm trên GST Defining Tool rồi tải xuống tủ qua P-9930 nhanh và ít lỗi hơn.
• Mạng nhiều tủ nối một máy tính: khi các tủ GST200N đã nối mạng bằng card CAN hoặc RS485 (P-9960, P-9940A), chỉ tủ chủ cần cắm P-9930 để đưa dữ liệu toàn mạng về máy tính.

Chọn RS232 hay USB

Cả hai đường đều đi qua cùng một card. Chọn RS232 khi máy tính có cổng COM và cần đặt xa tủ, cáp kéo được tới 15 m. Chọn USB khi máy tính đời mới, nhưng cáp chỉ tới 5 m nên máy phải kê sát tủ. Nếu phòng trực ở xa hơn 15 m, phương án hợp lý là đặt máy tính gần tủ rồi truy cập từ xa qua mạng LAN bằng tính năng máy khách của GMC, chứ không nối dài cáp RS232.

Card là phụ kiện của tủ, không thuộc diện có tem riêng; hồ sơ tem kiểm định/lưu thông theo tủ trung tâm GST200N mà card lắp vào.

Câu hỏi thường gặp

P-9930 có dùng được cho tủ GST-IFP8 không?

Không. IFP8 dùng card giao tiếp máy tính P-9935 (Product No. 20101320). P-9930 chỉ dành cho dòng GST200: GST200N-1, GST200N-2, GST200-2 và GST-M200.

Nếu chỉ cần nạp định nghĩa thiết bị một lần, có thể mượn card rồi tháo ra không?

Về kỹ thuật thì được, vì bảng định nghĩa đã nằm trong bộ nhớ tủ sau khi tải xuống. Nhưng mỗi lần cắm hay rút card phải tắt nguồn tủ hoàn toàn, và khi đổi thiết kế sau này lại phải tìm card. Với dự án có phần mềm GMC thì card phải nằm cố định trong tủ.

Tốc độ 2400 bps có chậm quá cho phần mềm GMC không?

Đây là tốc độ hãng ấn định cho toàn bộ card RS232 dòng GST200 và GMC được viết để làm việc ở tốc độ đó. Dữ liệu trao đổi chỉ là mã sự kiện và địa chỉ, không phải hình ảnh, nên thực tế màn hình GMC cập nhật ngay khi tủ có sự kiện.

Máy tính có thể đặt cách tủ bao xa?

15 m nếu đi cáp RS232, 5 m nếu đi cáp USB. Xa hơn, hãy đặt máy tính gần tủ và dùng máy khách từ xa của GMC qua mạng LAN.

Card có kèm cáp không, có phải mua thêm không?

Theo datasheet GST do nhà phân phối đăng lại, bộ card gồm cáp CRT F6.629.003 cho RS232 và cáp USB 2.0 A–B dài 3 m. Bạn chỉ cần chuẩn bị máy tính và phần mềm.
