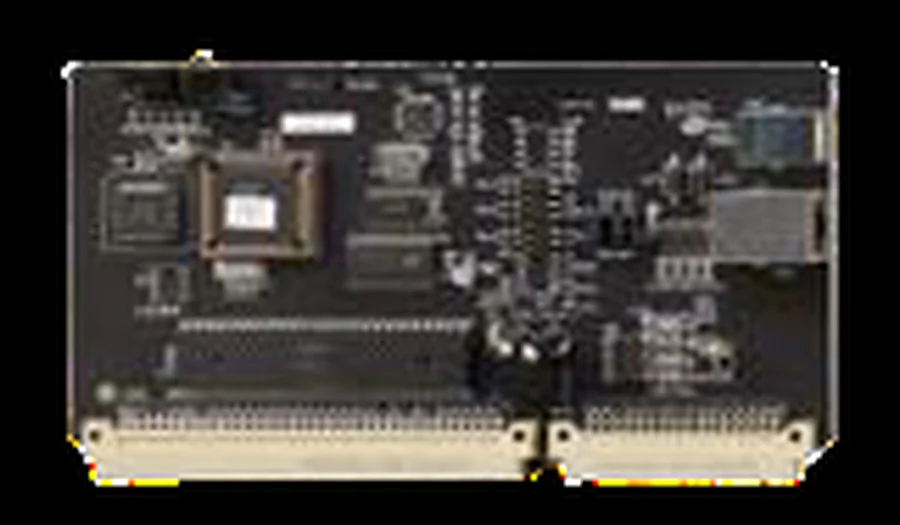

Card giao tiếp tủ IFP8 P-9935 – ảnh sản phẩm

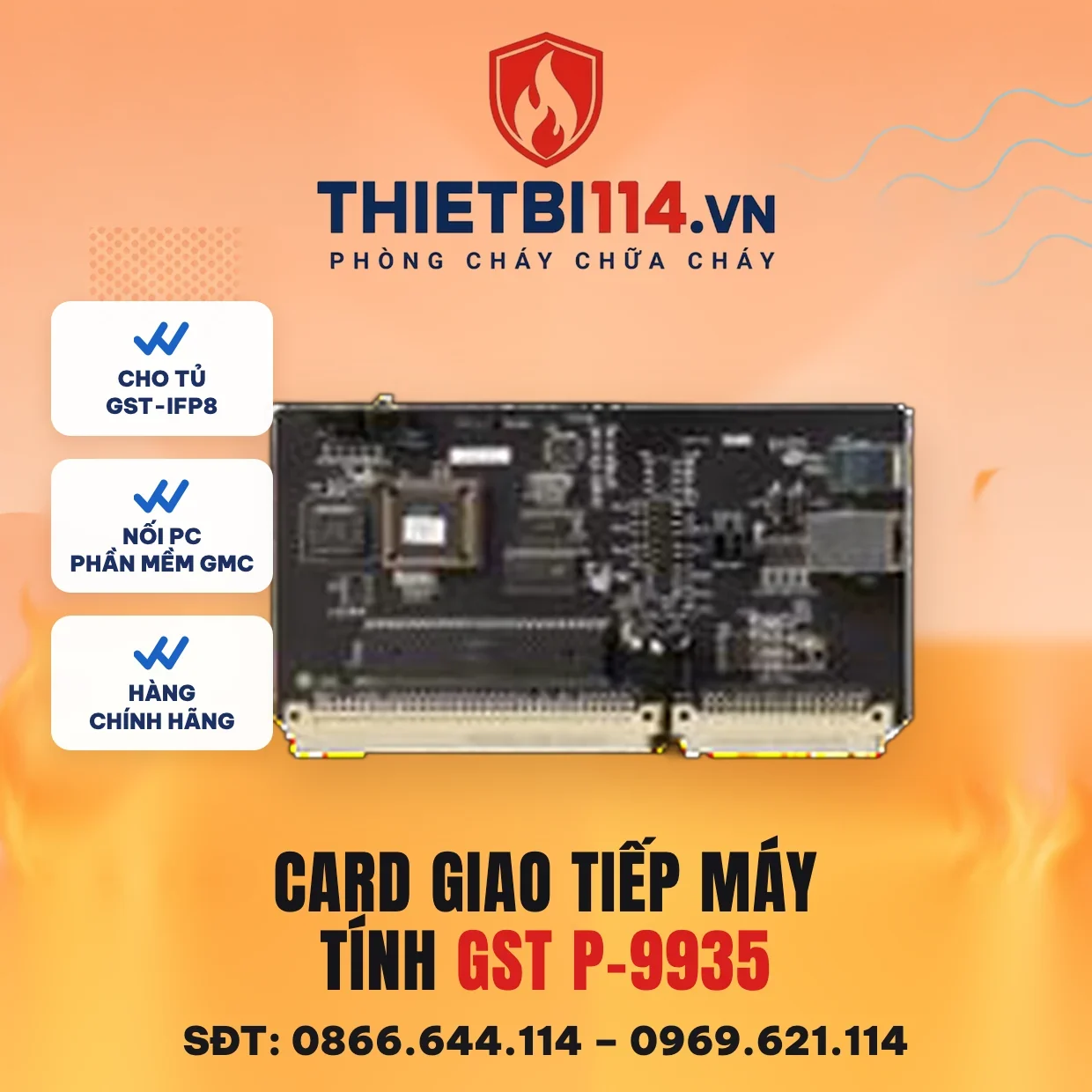

Card giao tiếp tủ IFP8 P-9935 – ảnh từ bảng giá nhà nhập khẩu

Card giao tiếp tủ IFP8 P-9935 – GST

4.687.500₫

Card giao tiếp P-9935 cho tủ IFP8 của GST — mở giao tiếp dữ liệu từ tủ địa chỉ IFP8 ra hệ thống ngoài (giám sát, BMS) theo cấu hình hãng; thành phần tùy chọn khi hồ sơ yêu cầu tích hợp.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Gọi 0866.644.114 Chat Zalo

Mô tả
Đánh giá (0)

Card giao tiếp P-9935 là card nối máy tính của tủ trung tâm báo cháy địa chỉ GST-IFP8. Card cấp cổng RS232 hoặc USB để máy tính chạy phần mềm giám sát đồ họa GSTGMC3.0 và phần mềm định nghĩa thiết bị GST Def nói chuyện với tủ: đọc sự kiện theo thời gian thực, hiển thị trên bản vẽ mặt bằng, và tải bảng định nghĩa thiết bị, phương trình điều khiển từ máy tính xuống tủ. GST xếp đây là card “monitor & control” của IFP8, tách biệt với nhóm card mạng nội bộ P-9945A, P-9965, P-9965A. Giá tham khảo: 4.687.500đ.

Mô tả trong bảng mã nhà cung cấp ghi card này “mở giao tiếp ra BMS”. Theo tài liệu hãng thì không đúng: BMS dùng card P-9935ModBus, còn P-9935 là card cho máy tính vận hành. Nếu bạn đang lập bảng vật tư cho tích hợp BMS, mã cần lấy là P-9935ModBus.

Tốc độ truyền 2400 bps, không parity, 1 stop bit; cáp RS232 tới 15 m, cáp USB tới 5 m. Thông số lấy từ manual tủ GST (gst.com.cn) bản 2026.

Thông số kỹ thuật

Hạng mục	Thông số
Model	P-9935 (GST)
Loại	Card giao tiếp máy tính RS232/USB, phụ kiện tùy chọn của tủ
Tủ tương thích	GST-IFP8 (datasheet IFP8 liệt kê Product No. 20101320)
Không dùng cho	GST200N/GST200-2 (dùng P-9930)
Giao tiếp	RS232 hoặc USB
Tốc độ truyền	2400 bps, không parity, 1 stop bit
Chiều dài cáp RS232	Tối đa 15 m
Chiều dài cáp USB	Tối đa 5 m
Phần mềm đi cùng	GSTGMC3.0 (giám sát đồ họa), GST Def (định nghĩa thiết bị)
Số lượng	1 card/tủ; trong mạng nhiều tủ chỉ tủ chủ nối GMC cần card
Vị trí cắm	Khe card trên bo mẹ IFP8; không cắm khe Loop3/Loop4
Product No.	20101320
Kích thước, khối lượng	Hãng không công bố

Dùng cho tủ nào và cắm ở đâu

Card lắp cho toàn bộ cấu hình IFP8: IFP8 2 loop, IFP8 4 loop, IFP8 6 loop, IFP8 8 loop. Tủ GST200N dùng card tương đương là P-9930; hai card không lắp chéo được.

Cắm card vào khe card trên bo mẹ sau khi đã ngắt AC và tháo ắc quy. Bật tủ, chờ thông báo đăng ký card (dạng “Color CRT OK”) rồi mới cắm cáp sang máy tính và mở phần mềm. Manual IFP8 ghi rõ card mạng không được cắm khe Loop3/Loop4; với P-9935 hãy giữ nguyên tắc đó để hai khe này dành cho card mở rộng loop.

Cấu hình khe khi IFP8 vừa nối máy tính vừa nối mạng

Bo mẹ IFP8 có số khe hữu hạn và mỗi card chiếm một khe. Theo manual, cấu hình tối đa khi nối mạng là 8 loop (bo mẹ + 3 card LCIFP8) cộng card RS232 cộng card mạng. Nghĩa là nếu dự án cần đủ 8 loop, phần mềm GMC và mạng nhiều tủ, thì các khe đã kín — không còn chỗ cho card máy in P-9904 hay P-9935ModBus trên cùng tủ đó. Cách xử lý thường dùng: đưa BMS hoặc máy in sang tủ khác trong mạng, hoặc giảm số loop trên tủ chủ.

Trong mạng nhiều tủ IFP8, phần mềm GMC chỉ cần nối vào một tủ chủ; tủ chủ có P-9935 sẽ chuyển sự kiện của cả mạng về máy tính. Các tủ còn lại chỉ cần card mạng.

Chọn cổng và đặt máy tính

RS232 cho phép máy tính cách tủ 15 m, USB chỉ 5 m. Phòng trực xa hơn thì đặt máy tính chạy GSTGMC3.0 ngay cạnh tủ và mở máy khách từ xa qua LAN — GMC hỗ trợ tới 8 máy khách. Lưu ý phần mềm này cần khóa cứng USB riêng, không nằm trong bộ card.

Một mẹo khi nghiệm thu: sau khi tải bảng định nghĩa xuống tủ, in bản định nghĩa từ GST Def và đối chiếu với danh sách thiết bị hiện trên màn hình tủ ở chế độ BROWSE. Lệch địa chỉ giữa bản vẽ và tủ thường lộ ra ngay bước này, trước khi khách kiểm tra từng đầu báo.

Card là phụ kiện của tủ, không thuộc diện có tem riêng; hồ sơ tem kiểm định/lưu thông theo tủ IFP8.

Câu hỏi thường gặp

P-9935 có xuất dữ liệu cho BMS không?

Không. BMS/SCADA dùng card P-9935ModBus với giao thức Modbus RTU. P-9935 chỉ nối máy tính chạy GSTGMC3.0 và GST Def.

Mạng 5 tủ IFP8 cần mấy card P-9935?

Chỉ tủ chủ nối máy tính cần một card; bốn tủ còn lại chỉ cần card mạng (P-9945A, P-9965 hoặc P-9965A).

Không có P-9935 thì lập trình tủ bằng cách nào?

Vẫn định nghĩa được thiết bị trực tiếp trên bàn phím tủ trong chế độ COMMISSION, nhưng với hàng trăm địa chỉ thì làm trên GST Def rồi tải xuống qua P-9935 nhanh hơn nhiều.
