Module cách ly DCP-SCI – Hochiki

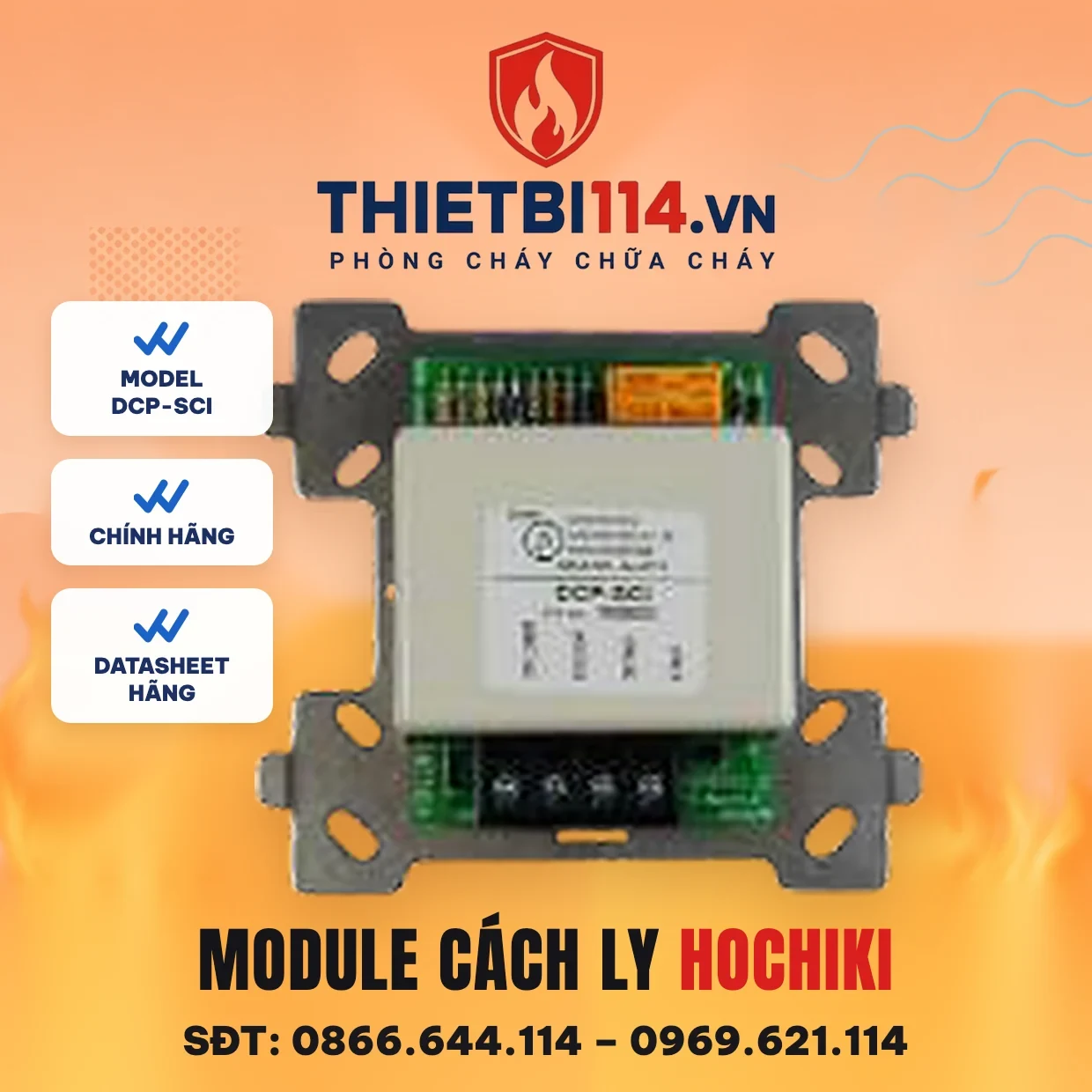

Module cách ly DCP-SCI Hochiki — model DCP-SCI — là module cách ly ngắn mạch cho loop địa chỉ DCP của Hochiki America. Module không chiếm địa chỉ, đặt ở vị trí bất kỳ trên loop; khi dây loop bị chập, module cô lập đoạn bị chập để phần còn lại của loop vẫn hoạt động.

Thông số kỹ thuật DCP-SCI

(Theo datasheet DCP-SCI của Hochiki America (02/2025); giá bán lẻ theo web Thietbi114)

Model	DCP-SCI
Điện áp loop	25,3 ~ 39 V DC
Dòng tiêu thụ	270 µA điển hình · 10 mA khi đang cách ly
Địa chỉ	Không chiếm địa chỉ
Đèn báo	LED vàng: tắt khi bình thường, sáng khi cách ly
Kiểu loop	Class A (khuyến nghị) hoặc Class B
Cỡ dây	12 – 22 AWG, tối đa 2 dây mỗi cầu đấu
Khoảng cách tới thiết bị cuối	Dây 14 AWG 457 m · 16 AWG 274 m · 18 AWG 168 m
Kích thước / khối lượng	107 × 119 × 36 mm · 40 g
Nhiệt độ / độ ẩm	0 °C ~ 49 °C · 90% RH
Lắp đặt	Hộp vuông 4 inch hoặc hộp đôi
Chứng nhận	UL, ULC, CSFM

Module cách ly làm việc thế nào?

• Khi cấp nguồn, module kiểm tra ngắn mạch; nếu phát hiện chập, rơ-le giữ hở.
• Loop Class A: 2 module ở hai phía điểm chập cùng tác động, chỉ thiết bị giữa chúng mất liên lạc.
• Loop Class B: module gần điểm chập nhất tác động, thiết bị phía sau mất liên lạc.
• Tự khôi phục loop khi hết chập.

Hãng không đưa khuyến nghị cụ thể về số thiết bị giữa 2 module cách ly; bố trí theo hồ sơ thiết kế và quy chuẩn áp dụng.

Module địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Module giám sát 1 ngõ vào DCP-FRCME-M	1.307.000đ
Module giám sát 2 ngõ vào DCP-DIMM	2.196.000đ
Module giám sát/module cho đầu báo thường DCP-CZM	2.018.000đ
Module điều khiển DCP-R2ML	2.314.000đ
Module điều khiển ngõ ra DCP-SOMA	2.386.500đ
Module điều khiển chuông	2.123.500đ

Đặt module cách ly ở đâu trên loop

Vị trí cách ly nên chốt ngay trên bản vẽ, trước lúc kéo dây, vì bổ sung module về sau phải mở lại máng và đục thêm hộp. Bốn chỗ thường được chọn:

• Đầu và cuối mỗi tầng, để một điểm chập trong tầng không kéo cả trục đứng mất liên lạc.
• Trước và sau nhánh rẽ vào khu có va chạm cơ khí: gara, kho xưởng, khu còn đang thi công.
• Hai đầu đoạn dây đi ngoài nhà hoặc chôn ngầm nối giữa hai khối công trình.
• Kèm từng cụm thiết bị quan trọng như phòng máy, phòng máy chủ, buồng kỹ thuật thang.

Một bẫy hay lộ ra lúc nghiệm thu

Hướng dẫn lắp đặt của Hochiki America nói rõ: điểm chập nằm giữa tủ và module cách ly đầu tiên vẫn làm hỏng liên lạc của toàn bộ loop. Vì thế đoạn dây vừa ra khỏi tủ nên có một module ngay ở điểm đầu.

Dòng 270 µA lúc thường trực và 10 mA khi đang cách ly là hai con số phải cộng vào bảng tính tải của loop, cùng với đầu báo và các module khác. Chiều dài tối đa từ module tới thiết bị cuối phụ thuộc tiết diện dây: 457 m với 14 AWG, 274 m với 16 AWG, 168 m với 18 AWG.

Loop được bảo vệ ở đây do card mở rộng 2 loop S758-HA trong tủ L@titude, hoặc do một tủ một loop như FNP-1127US0ERS-220 điều khiển; cả hai đều chạy giao thức DCP.

Câu hỏi thường gặp

Module DCP-SCI có chiếm địa chỉ không?

Không. DCP-SCI không dùng địa chỉ trên loop.

Nên dùng DCP-SCI với loop Class A hay B?

Hãng khuyến nghị Class A: khi chập, chỉ đoạn giữa 2 module cách ly bị mất liên lạc.

DCP-SCI lắp vào hộp nào?

Hộp điện vuông 4 inch hoặc hộp đôi.

Giá DCP-SCI Hochiki bao nhiêu?

Giá bán lẻ trên web là 1.475.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
