Module giám sát 1 ngõ vào DCP-FRCME-M – Hochiki

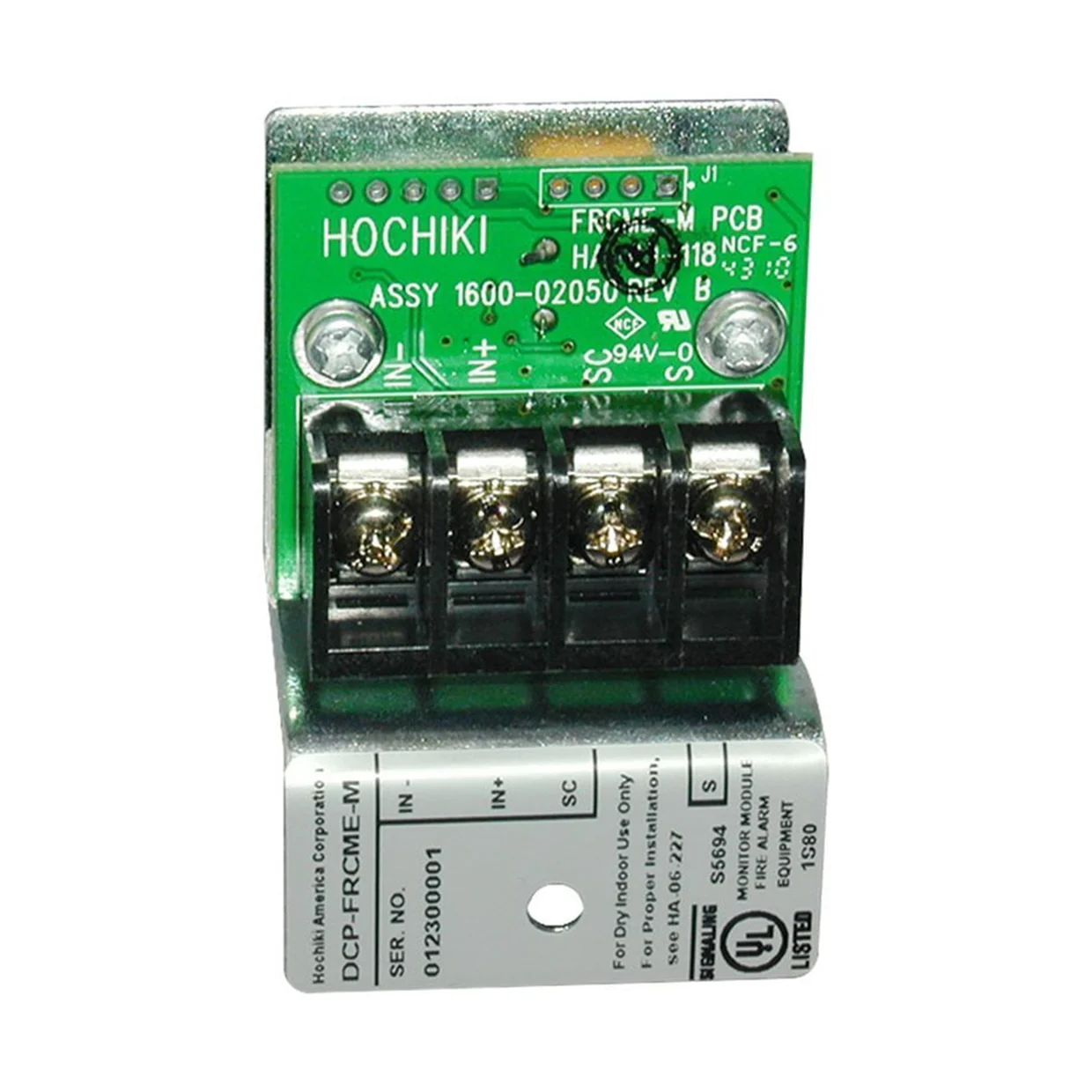

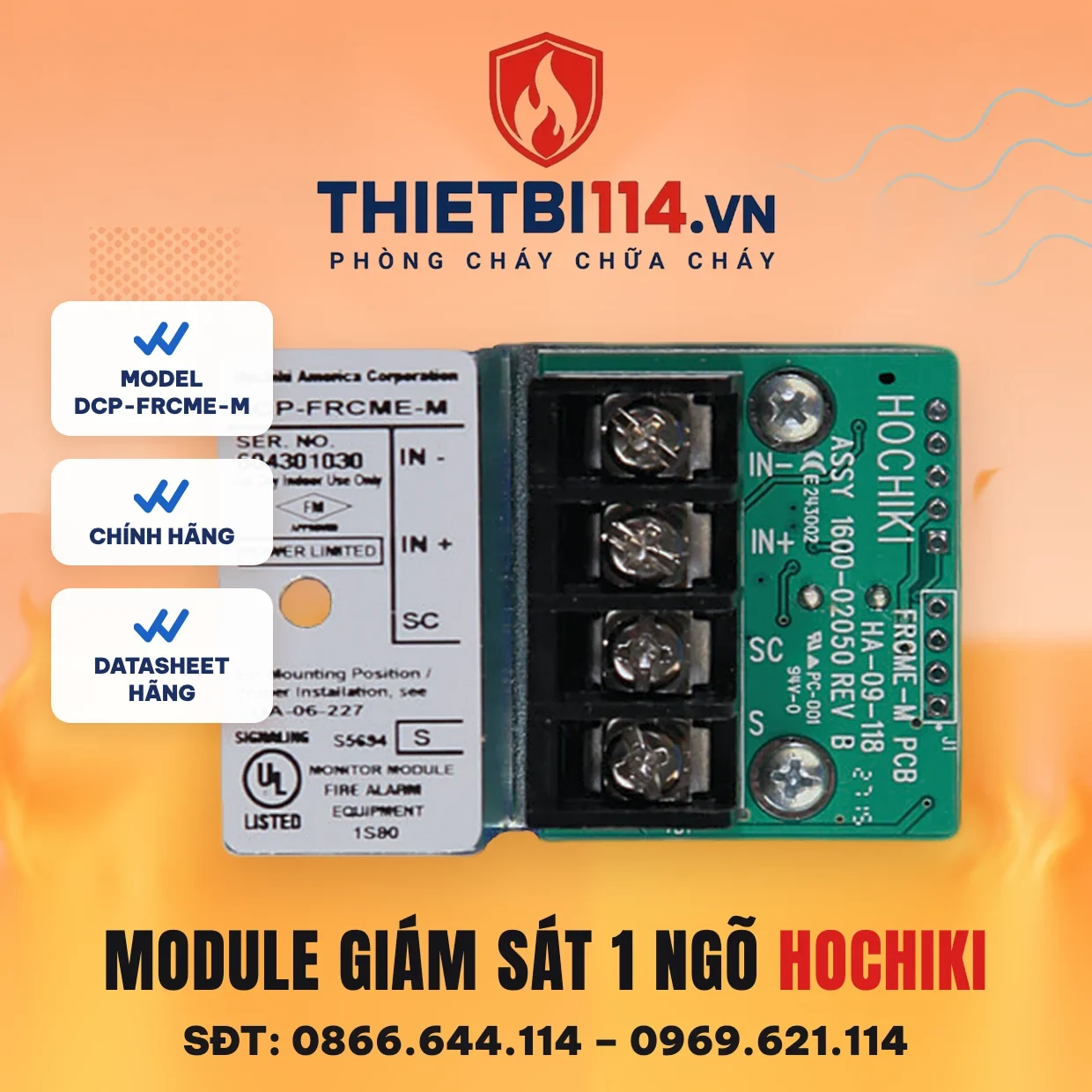

Module giám sát 1 ngõ vào DCP-FRCME-M Hochiki — model DCP-FRCME-M — là module giám sát 1 ngõ vào tiếp điểm, loại nhỏ phản hồi nhanh, của Hochiki America. Module đưa tiếp điểm khô của nút ấn thường, công tắc dòng chảy hoặc thiết bị NO/NC khác vào loop địa chỉ DCP.

Thông số kỹ thuật DCP-FRCME-M

(Theo datasheet DCP-FRCME-M của Hochiki America (01/2014); giá bán lẻ theo web Thietbi114)

Model	DCP-FRCME-M
Điện áp loop	25,3 ~ 39 V DC
Dòng tiêu thụ	339 µA điển hình · 358 µA khi báo
Ngõ vào	1 ngõ, giám sát tiếp điểm NO hoặc NC
Điện trở cuối đường dây	10 kΩ
Thiết bị tối đa trên loop	127
Kiểu loop	Class A hoặc Class B
Cỡ dây	Tới 12 AWG
Nguồn phụ 24 V	Không cần
Kích thước	44 × 60 × 13 mm
Nhiệt độ / độ ẩm	0 °C ~ 49 °C · 90% RH
Lắp đặt	Hộp đơn 2 inch
Chứng nhận	UL 864 9th Edition, CSFM

Lưu ý khi đấu module

• Địa chỉ lưu trong EEPROM, lập trình bằng điện.
• Giám sát dây tới tiếp điểm bằng điện trở cuối, báo lỗi khi đứt dây.
• Tiếp điểm thường đóng (NC) chỉ tạo tín hiệu lỗi, không tạo báo cháy.
• Không đấu chung thiết bị báo cháy và thiết bị giám sát trên cùng một module.

Cần 2 ngõ vào trên một địa chỉ, xem module DCP-DIMM.

Module địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Module cách ly DCP-SCI	1.475.500đ
Module giám sát 2 ngõ vào DCP-DIMM	2.196.000đ
Module giám sát/module cho đầu báo thường DCP-CZM	2.018.000đ
Module điều khiển DCP-R2ML	2.314.000đ
Module điều khiển ngõ ra DCP-SOMA	2.386.500đ
Module điều khiển chuông	2.123.500đ

Thiết bị hiện trường nào nên đi qua module một ngõ vào

Tín hiệu ngoài hiện trường	Kiểu tiếp điểm	Ghi chú khi lắp
Công tắc dòng chảy trên tuyến sprinkler	NO	Một module cho một công tắc, đặt trong hộp gần van
Công tắc giám sát vị trí van	NO hoặc NC	Tín hiệu giám sát, không đấu chung module với tín hiệu báo cháy
Nút ấn báo cháy loại thường	NO	Hộp module đặt âm tường ngay cạnh nút
Tín hiệu xả khí từ tủ chữa cháy khí	Tiếp điểm khô	Xác nhận mức điện áp tiếp điểm với đơn vị cấp tủ khí
Trạng thái chạy hoặc lỗi của bơm chữa cháy	Hai tín hiệu	Hai tín hiệu tại một chỗ thì cân nhắc loại hai ngõ vào

Lý do không nên gộp nhiều thiết bị vào một module

Tài liệu Hochiki America ghi: không trộn thiết bị báo cháy với thiết bị giám sát trên cùng một module, và tiếp điểm thường đóng chỉ sinh tín hiệu lỗi chứ không sinh báo cháy. Gộp nhiều công tắc vào một ngõ cũng làm mất ý nghĩa của địa chỉ — tủ chỉ nói được rằng cụm đó có tín hiệu, không nói được cái nào.

Dây từ module tới tiếp điểm được giám sát bằng điện trở cuối 10 kΩ, nên thợ phải đặt điện trở tại thiết bị chứ không tại module. Với nút ấn, nếu công trình đi theo hướng địa chỉ hoàn toàn thì dùng thẳng nút ấn địa chỉ DCP-AMS gọn hơn là ghép nút nhấn khẩn CCP-E với một module.

Câu hỏi thường gặp

DCP-FRCME-M dùng cho thiết bị nào?

Nút ấn báo cháy thường, công tắc dòng chảy, công tắc van hoặc tiếp điểm khô NO/NC cần đưa vào loop địa chỉ.

DCP-FRCME-M có cần nguồn 24 V riêng không?

Không. Module lấy nguồn từ loop.

Module lắp vừa hộp nào?

Kích thước 44 × 60 × 13 mm, lắp hộp điện đơn 2 inch.

Giá DCP-FRCME-M Hochiki bao nhiêu?

Giá bán lẻ trên web là 1.307.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
