Module giám sát 2 ngõ vào DCP-DIMM – Hochiki

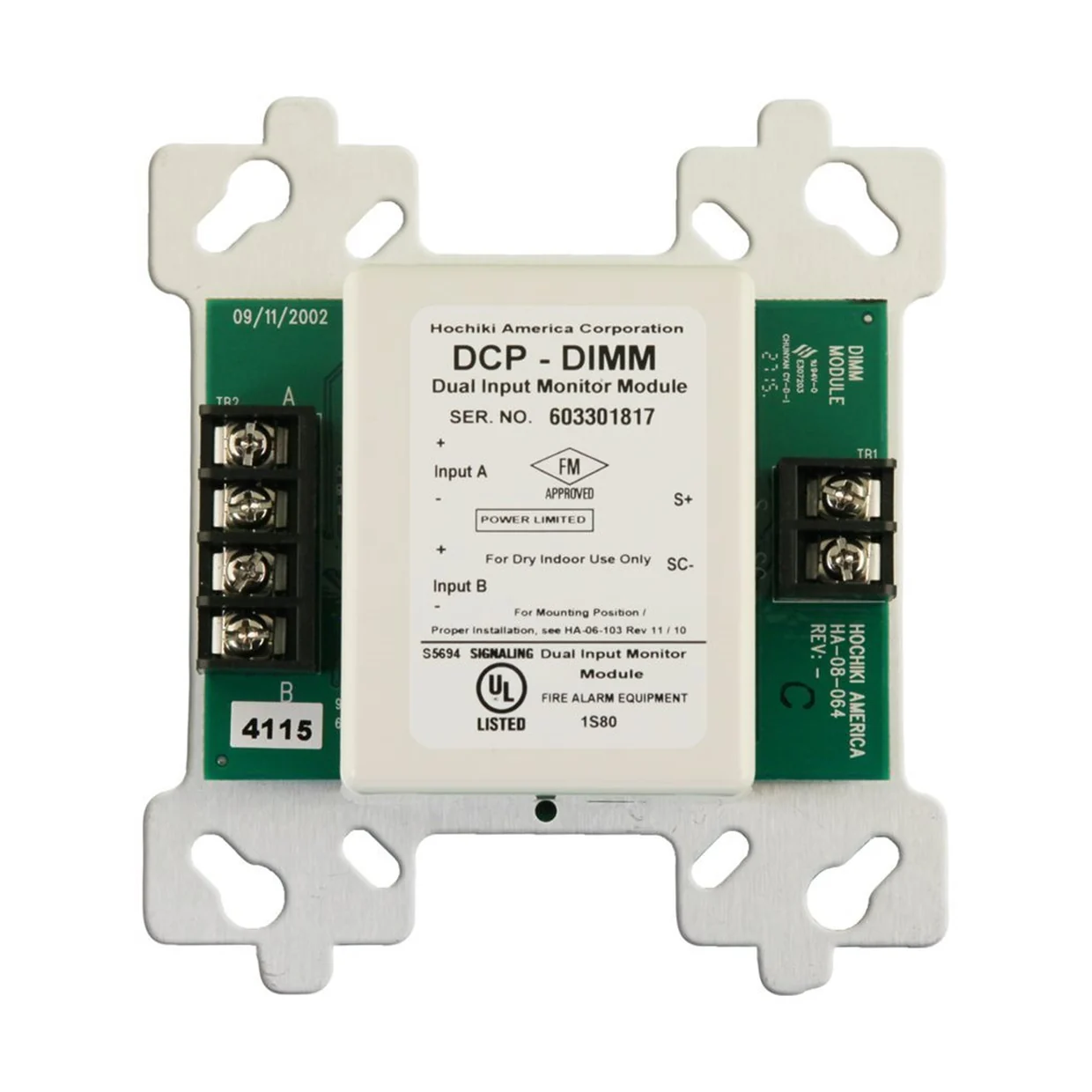

Module giám sát 2 ngõ vào DCP-DIMM Hochiki — model DCP-DIMM — là module giám sát 2 ngõ vào độc lập trên 1 địa chỉ của Hochiki America, dùng cho nút ấn thường, công tắc dòng chảy và tiếp điểm NO/NC của thiết bị báo cháy hoặc giám sát.

Thông số kỹ thuật DCP-DIMM

(Theo datasheet DCP-DIMM (07/2010) và hướng dẫn lắp đặt HA-06-103 của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	DCP-DIMM
Điện áp loop	25,3 ~ 39 V DC
Dòng tiêu thụ	600 µA điển hình · 720 µA khi báo
Ngõ vào	2 ngõ độc lập, NO hoặc NC, dùng 1 địa chỉ
Điện trở cuối đường dây	22 kΩ
Thiết bị tối đa trên loop	127
Kiểu loop	Class A hoặc Class B
Mạch ngõ vào	Class B, chỉ tiếp điểm khô công suất giới hạn
Đèn báo	LED 2 màu
Kích thước	107 × 119 × 36 mm
Nhiệt độ / độ ẩm	0 °C ~ 49 °C · 90% RH
Lắp đặt	Hộp vuông 4 inch hoặc hộp đôi
Chứng nhận	UL 864 9th Edition, CSFM

Khi nào dùng DCP-DIMM?

Khi một vị trí có 2 tín hiệu cần giám sát, ví dụ công tắc dòng chảy và công tắc van cùng tủ van, DCP-DIMM tiết kiệm 1 địa chỉ so với 2 module DCP-FRCME-M. Bản DCP-DIMM-I có tích hợp cách ly ngắn mạch; DCP-DIMM không có.

Module địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Module cách ly DCP-SCI	1.475.500đ
Module giám sát 1 ngõ vào DCP-FRCME-M	1.307.000đ
Module giám sát/module cho đầu báo thường DCP-CZM	2.018.000đ
Module điều khiển DCP-R2ML	2.314.000đ
Module điều khiển ngõ ra DCP-SOMA	2.386.500đ
Module điều khiển chuông	2.123.500đ

Tính địa chỉ và chi phí cho một trục sprinkler

Lấy ví dụ trục nước chữa cháy của nhà 10 tầng, mỗi tầng có một công tắc dòng chảy và một công tắc giám sát van, tổng cộng 20 tín hiệu cần đưa về tủ. Hai phương án phổ biến cho kết quả rất khác nhau về địa chỉ:

Phương án	Số module	Địa chỉ chiếm	Giá thiết bị theo web
Module một ngõ vào cho từng công tắc	20	20	26.140.000đ
Module hai ngõ vào cho mỗi tầng	10	10	21.960.000đ

Chênh lệch là 4.180.000đ và 10 địa chỉ được trả lại cho loop. Trên loop tối đa 127 địa chỉ thiết bị, 10 địa chỉ đủ cho một tầng đầu báo khói loại thường, nên phần tiết kiệm này không nhỏ như con số tiền.

Điều kiện để phương án hai ngõ vào chạy đúng

• Hai công tắc phải nằm gần nhau, thường là cùng một tủ van, vì cả hai tuyến dây đều về chung một hộp module.
• Mạch ngõ vào chỉ đi Class B và chỉ nhận tiếp điểm khô công suất giới hạn; điện trở cuối là loại 22 kΩ, khác với module một ngõ vào.
• Cách tủ hiển thị hai ngõ của cùng một địa chỉ phụ thuộc cấu hình lập trình — thống nhất với đơn vị lập trình tủ trước khi đặt hàng.
• Cần cách ly ngắn mạch tại chỗ thì chọn bản DCP-DIMM-I, vì bản thường không tích hợp mạch cách ly.
• Dòng thường trực 600 µA và dòng lúc báo 720 µA cao hơn loại một ngõ vào, nên bảng tính tải của loop phải lấy đúng con số của loại đang dùng.

Ngân sách địa chỉ cuối cùng vẫn do tủ quyết định; tủ một loop như FNP-1127US0ERS-220 cho 127 thiết bị và module trên mỗi loop.

Câu hỏi thường gặp

DCP-DIMM chiếm mấy địa chỉ?

1 địa chỉ cho cả 2 ngõ vào.

Ngõ vào của DCP-DIMM là Class nào?

Mạch ngõ vào Class B, chỉ đấu tiếp điểm khô; loop SLC đấu được Class A hoặc B.

DCP-DIMM có cách ly ngắn mạch không?

Không. Bản có cách ly là DCP-DIMM-I.

Giá DCP-DIMM Hochiki bao nhiêu?

Giá bán lẻ trên web là 2.196.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
