Module điều khiển DCP-R2ML – Hochiki

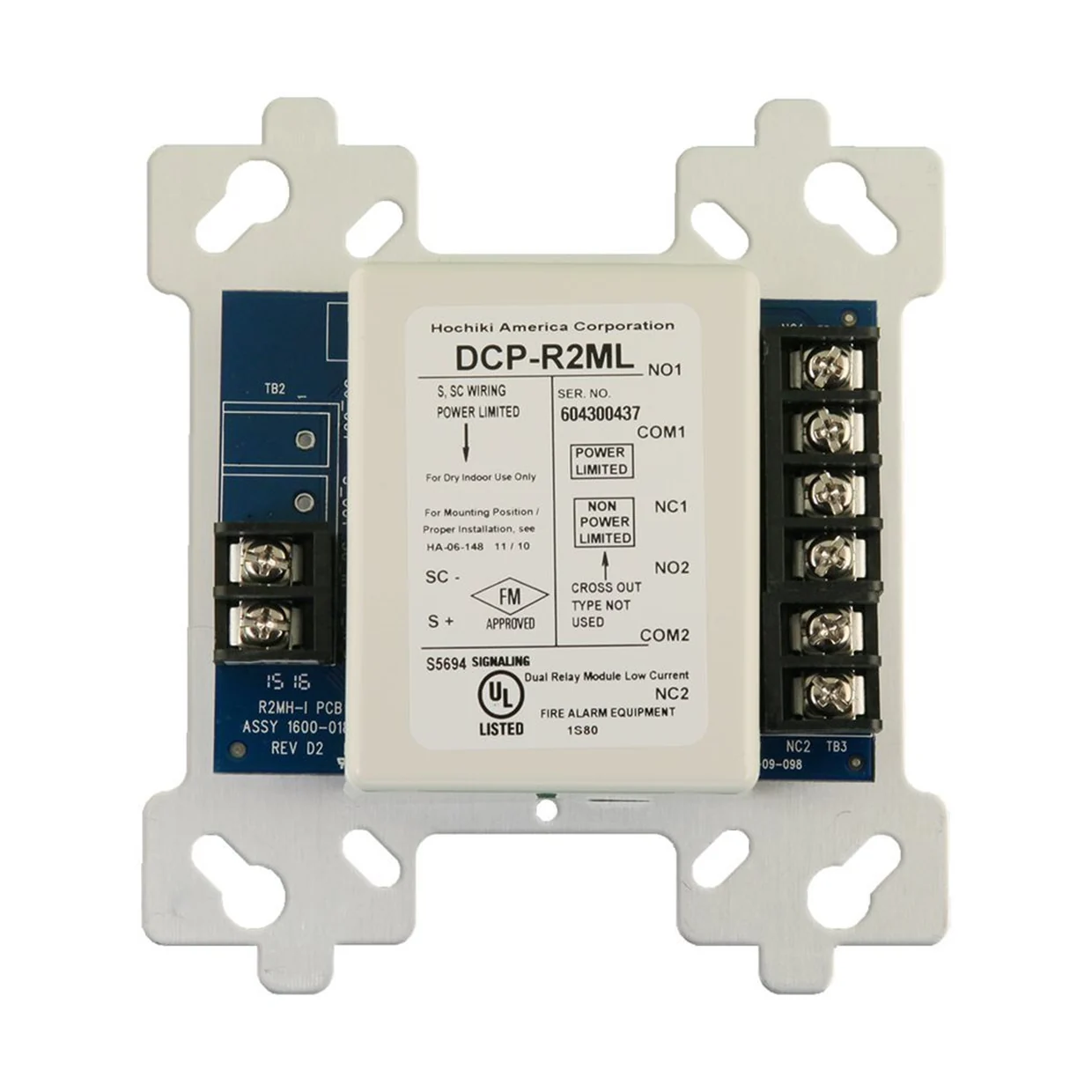

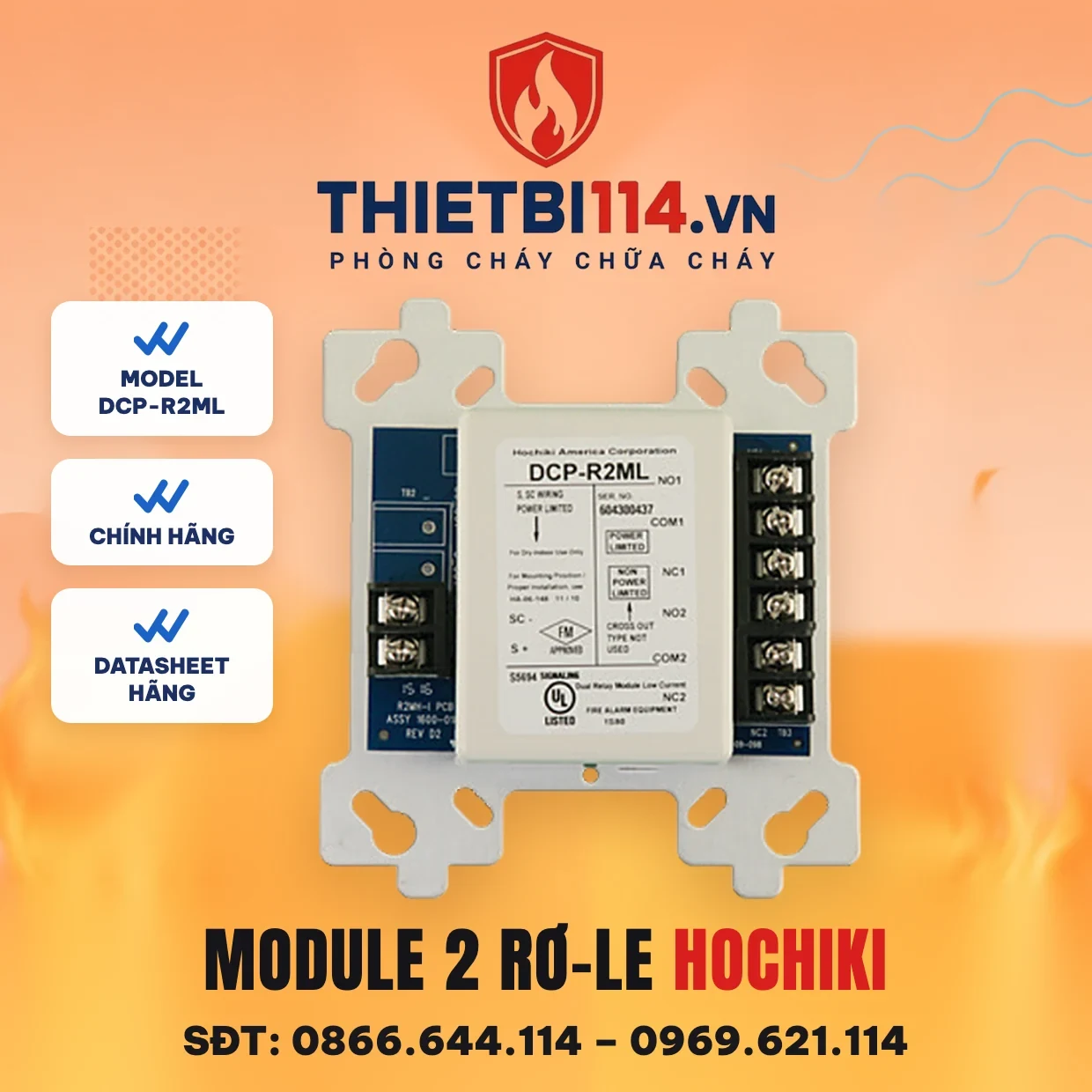

Module điều khiển 2 rơ-le DCP-R2ML Hochiki — model DCP-R2ML — là module rơ-le kép của Hochiki America: 2 tiếp điểm form C điều khiển độc lập trên 1 địa chỉ DCP, bản dòng thấp 2 A. Module dùng điều khiển quạt, gọi thang máy về tầng, đóng cửa ngăn cháy hoặc thiết bị báo động phụ.

Thông số kỹ thuật DCP-R2ML

(Theo hướng dẫn lắp đặt HA-06-148 và datasheet R2M series của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	DCP-R2ML
Điện áp loop	25,3 ~ 39 V DC
Dòng tiêu thụ	350 µA điển hình · 405 µA khi báo
Tiếp điểm	2 form C độc lập (không giám sát)
Định mức tiếp điểm	2 A @ 30 V DC hoặc 0,5 A @ 120 V AC
Thiết bị tối đa trên loop	127
Kiểu loop	Class A hoặc Class B
Nguồn phụ 24 V	Không cần (rơ-le chốt cơ)
Đèn báo	LED 2 màu xanh/đỏ, tủ lập trình
Kích thước	107 × 119 × 36 mm
Nhiệt độ / độ ẩm	0 °C ~ 49 °C · 90% RH
Lắp đặt	Hộp vuông 4 inch, trong nhà khô
Chứng nhận	UL 864, CSFM

R2ML hay R2MH?

Model	Định mức tiếp điểm
DCP-R2ML	2 A @ 30 V DC · 0,5 A @ 120 V AC
DCP-R2MH	8 A @ 30 V DC · 4,8 A @ 250 V AC

Bản có hậu tố -I (R2ML-I, R2MH-I) tích hợp cách ly ngắn mạch. Rơ-le có thể đổi trạng thái khi vận chuyển — gửi lệnh reset từ tủ trước khi đấu mạch điều khiển.

Module địa chỉ Hochiki trên web

Sản phẩm	Giá bán lẻ
Module cách ly DCP-SCI	1.475.500đ
Module giám sát 1 ngõ vào DCP-FRCME-M	1.307.000đ
Module giám sát 2 ngõ vào DCP-DIMM	2.196.000đ
Module giám sát/module cho đầu báo thường DCP-CZM	2.018.000đ
Module điều khiển ngõ ra DCP-SOMA	2.386.500đ
Module điều khiển chuông	2.123.500đ

Chuẩn bị gì trước khi đấu rơ-le vào tải

1. Ghi rõ tải thật là gì: cuộn hút contactor quạt, tiếp điểm gọi thang máy về tầng, hay nam châm giữ cửa ngăn cháy. Dòng và điện áp của từng tải phải nằm trên bản vẽ trước lúc chọn bản 2 A hay bản 8 A.
2. Tải vượt định mức tiếp điểm thì chèn contactor trung gian, để rơ-le trong module chỉ đóng cuộn hút.
3. Gửi lệnh reset từ tủ trước khi nối tải: tiếp điểm chốt cơ có thể bị lệch trạng thái trong lúc vận chuyển.
4. Thống nhất cách đi dây cho hai bộ tiếp điểm — cùng nhóm công suất giới hạn hoặc cùng nhóm không giới hạn, không trộn lẫn hai nhóm trong một hộp.
5. Đặt tên địa chỉ theo chức năng ngay lúc nạp, ví dụ quạt tăng áp tầng 5, để sau này đọc nhật ký tủ không phải tra lại bản vẽ.

Việc mà rơ-le không làm thay được

Hai tiếp điểm form C ở đây là tiếp điểm khô và không giám sát đường dây phía tải. Dây tới quạt hoặc tới cửa ngăn cháy bị đứt thì tủ không hay biết. Khi tuyến dây cần được theo dõi liên tục, hệ dùng module ngõ ra có cấp nguồn thay cho module rơ-le.

Module lấy điện ngay trên loop của tủ địa chỉ, chẳng hạn tủ FireNET Plus FNP-1127US00RS-220, nên không cần kéo thêm nguồn phụ 24 V; đổi lại, mỗi điểm rơ-le tiêu một địa chỉ trong 127 địa chỉ của loop.

Câu hỏi thường gặp

DCP-R2ML điều khiển được tải bao nhiêu?

Mỗi tiếp điểm 2 A @ 30 V DC hoặc 0,5 A @ 120 V AC. Tải lớn hơn dùng DCP-R2MH (8 A) hoặc qua contactor trung gian.

DCP-R2ML có cần nguồn 24 V riêng không?

Không. Rơ-le chốt cơ, module lấy nguồn từ loop.

Hai tiếp điểm của R2ML có điều khiển riêng được không?

Có. 2 tiếp điểm form C điều khiển độc lập trên cùng 1 địa chỉ.

Giá DCP-R2ML Hochiki bao nhiêu?

Giá bán lẻ trên web là 2.314.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
