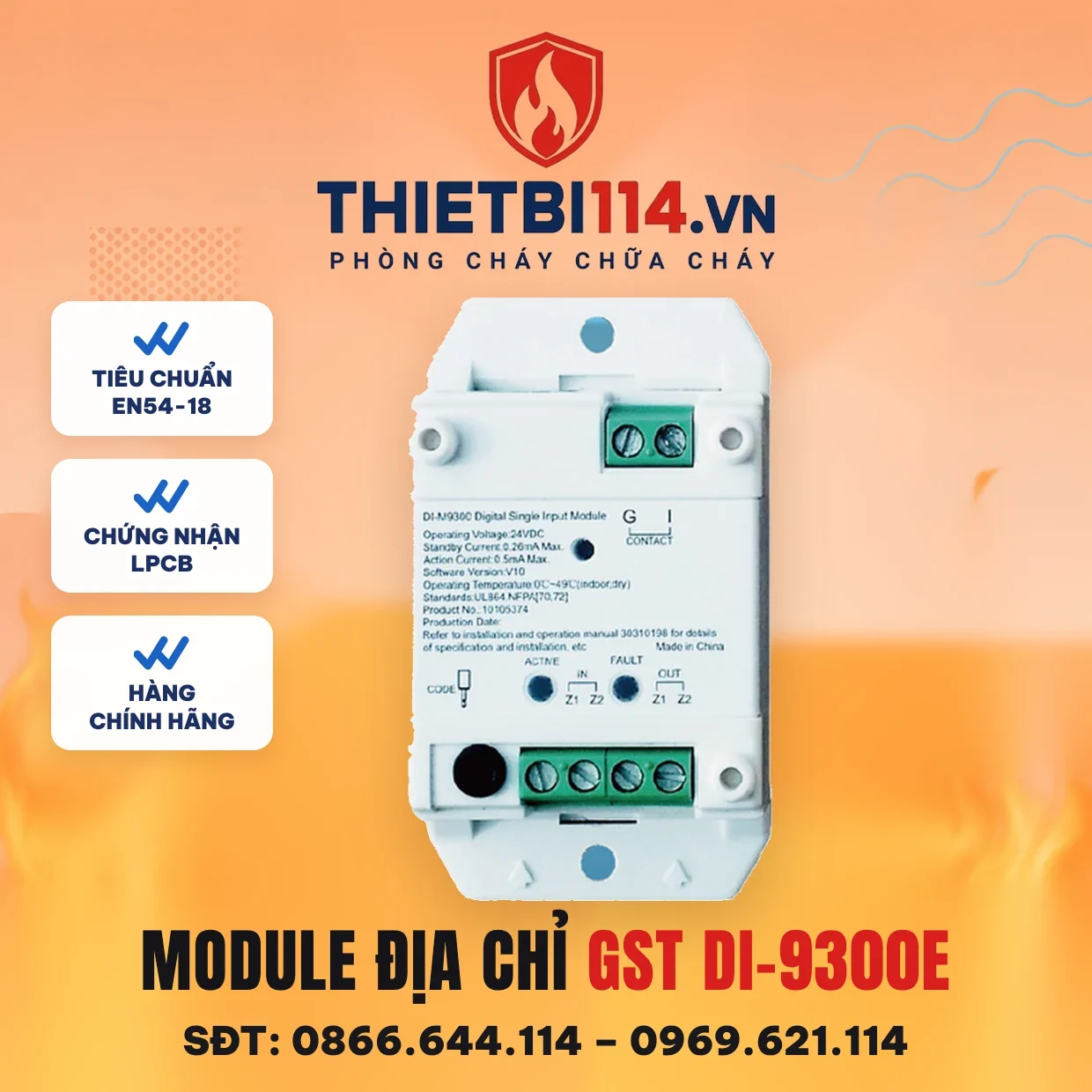

Module giám sát ngõ vào DI-9300E – GST

Module giám sát ngõ vào DI-9300E của GST là module một ngõ vào nhỏ nhất trong dòng DI: vỏ 78 × 45 mm, nuôi bằng loop với dòng tĩnh ≤0,26 mA, nhận một tiếp điểm khô NO hoặc NC từ thiết bị chữa cháy và đưa về tủ GST200N hoặc GST-IFP8 dưới dạng một địa chỉ. Công tắc dòng chảy sprinkler, công tắc áp suất bơm, công tắc vị trí van chặn, tiếp điểm lỗi máy bơm: mỗi thứ một module, tủ hiện đúng địa chỉ khi tác động. Giá 640.000đ.

Mã này dành cho nhà thầu cơ điện phải chứng minh tủ báo cháy giám sát được trạng thái hệ chữa cháy nước, và cho ban quản lý tòa nhà muốn thấy van bị khóa hay bơm lỗi ngay trên màn hình tủ thay vì đi kiểm tra phòng bơm.

Số liệu trích datasheet DS10105506, manual DI-9300E và trang sản phẩm gst.com.cn bản 2026.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 VDC (16–28 V), giới hạn công suất; nuôi bằng loop
Dòng tĩnh	≤0,26 mA
Dòng tác động	≤0,5 mA
Ngõ vào	1 tiếp điểm khô (I, G), NO mặc định hoặc NC
Điện trở cuối	4,7 kΩ (đi kèm theo manual)
Ngưỡng chế độ NO	Dưới 1 kΩ: tác động; trên 11,7 kΩ: lỗi hở mạch
Ngưỡng chế độ NC	Dưới 1 kΩ: lỗi; trên 11,7 kΩ: tác động
Địa chỉ	1 địa chỉ, dải 1~242; cài bằng P-9910B qua kẹp Z1/Z2 hoặc jack 3,5 mm; Function-3: 1 = NC, số khác = NO
Tiêu chuẩn/chứng nhận	EN 54-18:2005; LPCB; CE; 2831-CPR-F2020
Cấp bảo vệ	IP30
Nhiệt độ, độ ẩm	-10°C đến +55°C; ≤95% RH không ngưng tụ
Kích thước	78 × 45,3 × 28,5 mm
Khối lượng	≈36,8 g
Vật liệu, lắp đặt	ABS trắng RAL 9016; ray DIN 35 mm hoặc 4 vít, khoảng lỗ tối thiểu 67 mm

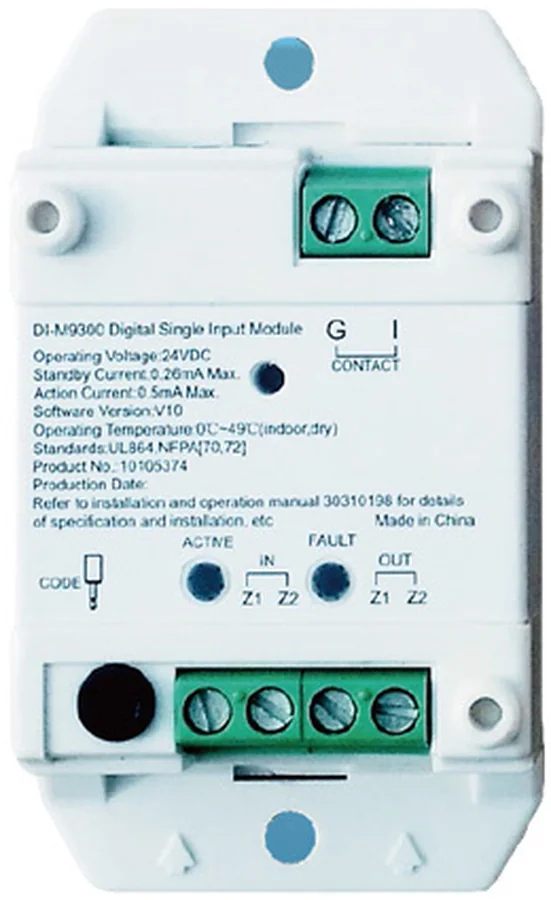

Đầu dây	Z1, Z2 IN/OUT loop không phân cực; I, G ngõ vào không phân cực; CODE; đôi dây xoắn 1,0–2,0 mm²

NO hay NC và hai ngưỡng 1 kΩ / 11,7 kΩ

Module không đọc tiếp điểm kiểu đóng hay mở đơn thuần, nó đo điện trở giữa I và G rồi so với hai ngưỡng. Ở chế độ NO mặc định, điện trở cuối 4,7 kΩ nằm giữa hai ngưỡng nên trạng thái chờ là bình thường; tiếp điểm đóng kéo điện trở xuống dưới 1 kΩ thành tác động; dây đứt đẩy lên trên 11,7 kΩ thành lỗi. Ở chế độ NC mọi thứ đảo lại: tiếp điểm mở làm điện trở vượt 11,7 kΩ là tác động, còn ngắn mạch dưới 1 kΩ là lỗi.

Hệ quả thực hành: công tắc dòng chảy và công tắc áp suất thường có tiếp điểm NO nên để mặc định; công tắc giám sát van chặn (tamper switch) hay tiếp điểm lỗi bơm thường là NC, phải cài Function-3 = 1 bằng P-9910B sau khi mở khóa. Cài sai chiều, tủ sẽ báo lỗi ngay khi cấp nguồn hoặc tệ hơn là im lặng khi van bị khóa.

Điện trở 4,7 kΩ đặt ở đầu xa, ngay tại tiếp điểm hiện trường, không đặt ở cọc module; đặt sai chỗ thì module không phát hiện được đứt dây trên đoạn từ module tới thiết bị.

Khi nào DI-9300E là đủ, khi nào phải lên DI-9301E

DI-9300E chỉ nghe, không ra lệnh. Nếu ma trận cause-and-effect chỉ yêu cầu tủ hiển thị và ghi nhận trạng thái hiện trường thì DI-9300E là lựa chọn gọn nhất: 0,26 mA, một địa chỉ, không nguồn phụ. Cần tủ vừa nghe vừa điều khiển cùng một thiết bị (lệnh chạy bơm và phản hồi bơm chạy) thì dùng DI-9301E có thêm rơ-le; cần chỉ đóng cắt nguồn 24 V hai dây có giám sát cho còi thì dùng DI-9305E.

So với module giám sát đầu báo thường DI-9319E, DI-9300E không cấp điện áp cho kênh và không nhận đầu báo, chỉ nhận tiếp điểm. Nhầm hai mã này khá phổ biến vì cùng chữ “giám sát” trong tên; phân biệt bằng câu hỏi thiết bị hiện trường là đầu báo (cần DI-9319E) hay tiếp điểm khô (DI-9300E).

Vỏ 78 × 45 mm: xếp module trong hộp và tránh nhiễu

DI-9300E dùng chung vỏ với module cách ly DC-9503E, chiếm một nửa chiều rộng so với DI-9301E/DI-9305E (85 × 78 mm). Trong tủ chữa cháy hay hộp GST-MBX22/MBX29, có thể xếp cạnh nhau trên ray DIN 35 mm với nắp trong D-93CT1 cỡ 1U cho mỗi module, tiện gom mọi tiếp điểm phòng bơm về một hộp gần tủ.

Dây từ tiếp điểm hiện trường về module là đôi xoắn 1,0–2,0 mm²; với phòng bơm nhiều biến tần, đi riêng máng với cáp động lực. Sau lắp, tác động thử tiếp điểm thật (mở van, xả thử công tắc dòng chảy) và xác nhận LED đỏ trên module sáng, tủ hiện đúng địa chỉ và mô tả điểm.

Tương thích và phụ kiện đi kèm

Tủ: GST200N-1, GST200N-2 (datasheet ghi GST-M200N), GST-IFP8; dùng chung dòng DI với GST100. Không cần nguồn phụ.

Bộ lập trình P-9910B để cài địa chỉ và chọn NC; hộp GST-MBX22/MBX29, nắp D-93CT1 1U (20103182). Cùng hộp thường có module cách ly DC-9503E chặn đầu nhánh phòng bơm.

Cần thêm ngõ ra: DI-9301E; cần nhận đầu báo thường: DI-9319E; cần đóng cắt nguồn còi: DI-9305E. Danh mục báo cháy địa chỉ.

Câu hỏi thường gặp

DI-9300E nhận được loại tín hiệu nào?

Chỉ tiếp điểm khô NO hoặc NC không có điện áp: công tắc dòng chảy, áp suất, vị trí van, tiếp điểm lỗi bơm. Không nhận đầu báo thường và không nhận tín hiệu có điện.

Mặc định là NO hay NC?

NO. Thiết bị tiếp điểm NC phải cài Function-3 = 1 bằng P-9910B (mở khóa mật khẩu 456) trước khi đưa vào loop.

Điện trở cuối 4,7 kΩ đặt ở đâu?

Tại tiếp điểm hiện trường ở đầu xa của dây, để module phân biệt dây đứt (trên 11,7 kΩ) với tiếp điểm hở.

Có cần nguồn 24 V ngoài không?

Không. Module nuôi bằng loop, 0,26 mA tĩnh và 0,5 mA khi tác động.

Một công tắc dòng chảy cần mấy module?

Một. Mỗi DI-9300E là một địa chỉ cho một tiếp điểm; nhiều tiếp điểm thì nhiều module, tủ mới hiện được từng điểm riêng.
