Phần mềm giám sát đồ họa GSTGMC3.0 – GST

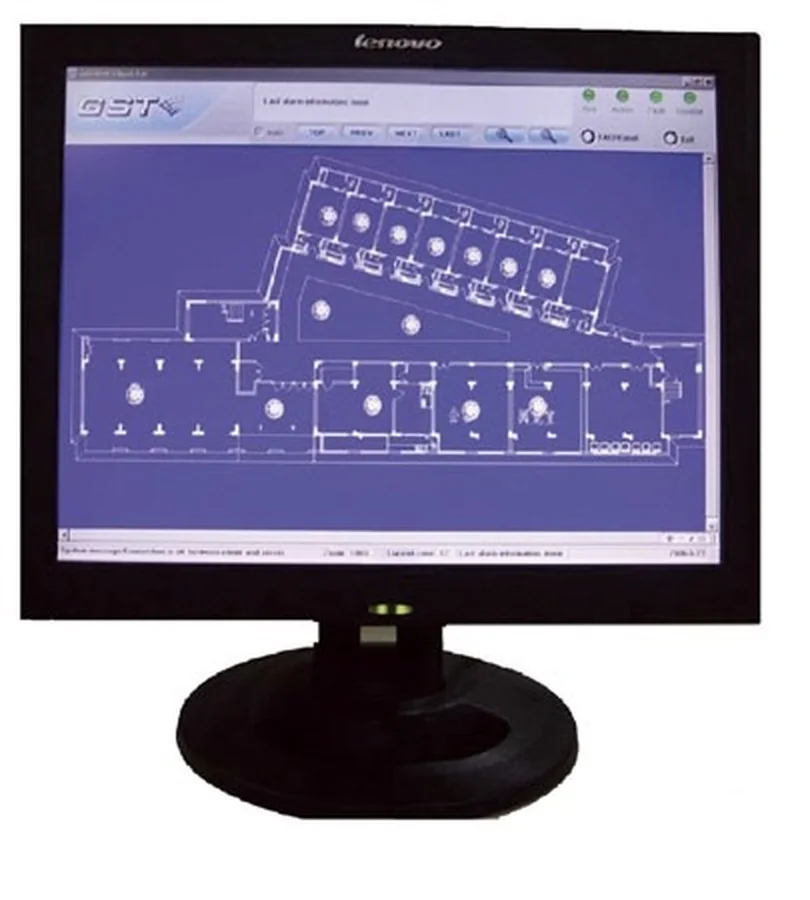

Phần mềm giám sát đồ họa GSTGMC3.0 (GST Graphic Monitor Center) là phần mềm chạy trên máy tính Windows, hiển thị hệ báo cháy địa chỉ GST trên sơ đồ mặt bằng: mỗi vùng là một bản vẽ, thiết bị nào cháy, kích hoạt, lỗi hay cách ly sẽ nhấp nháy màu khác nhau và cửa sổ sự kiện tự bật lên. Đây là phần mềm, không phải tủ trung tâm, không kèm máy tính và không thuộc diện có tem kiểm định/lưu thông; tủ có tem là GST200N và GST-IFP8 mà phần mềm giám sát.

GSTGMC3.0 dành cho công trình có phòng điều khiển trung tâm muốn nhìn toàn hệ trên màn hình lớn thay vì đọc dòng chữ LCD trên tủ: tòa văn phòng nhiều tầng, trung tâm thương mại, nhà máy nhiều xưởng, bệnh viện. Một trạm vận hành cục bộ nối trực tiếp tủ, thêm tối đa 8 máy khách từ xa qua LAN/WAN cho ban quản lý, bảo vệ, kỹ thuật cùng theo dõi.

Tủ hỗ trợ theo datasheet hãng: GST200, GST200-2, GST200N và GST-IFP8. Phần mềm nối tủ qua card RS232/USB mua rời: P-9930 cho GST200N, P-9935 cho GST-IFP8. Giá bán tại Thietbi114: 22.840.000đ cho bản quyền phần mềm, chưa gồm card và máy tính.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng / Product No.	GSTGMC3.0 / 10104794
Loại sản phẩm	Phần mềm giám sát đồ họa (Graphic Monitor Center) cho hệ báo cháy địa chỉ GST
Tủ hỗ trợ	GST200, GST200-2, GST200N, GST-IFP8
Số người dùng	1 trạm vận hành cục bộ + tối đa 8 người dùng từ xa qua LAN/WAN
Kết nối tủ	Qua card RS232/USB: P-9930 (GST200N, GST200-2) hoặc P-9935 (GST-IFP8)
Tích hợp hệ khác	OPC (OLE for Process Control)
Hiển thị	Sơ đồ mặt bằng theo vùng; thiết bị cháy/kích hoạt/lỗi/cách ly nhấp nháy màu riêng; cửa sổ sự kiện tự bật
Bảo mật	Mật khẩu nhiều cấp người dùng
Yêu cầu máy tính	CPU Pentium IV 1,7 GHz trở lên, RAM 512 MB trở lên, ổ cứng trống 10 GB
Hệ điều hành hãng nêu	Windows XP Pro (IE6 trở lên), Windows 7, Windows 8
Khóa cứng	USB dongle GST-DEF-KEY (order code 5670138, theo datasheet bản đại lý)
Ngôn ngữ	Theo ngôn ngữ hệ điều hành
Bản vẽ nền	Chuyển từ AutoCAD sang ảnh để nạp vào phần mềm
Máy tính kèm theo	Không kèm

Cấu hình và mở rộng

Để GSTGMC3.0 chạy được, hệ cần đủ ba phần: tủ, card giao tiếp và máy tính.

• Card giao tiếp máy tính: P-9930 lắp trong GST200N-1 / GST200N-2; P-9935 lắp trong GST-IFP8. Mỗi tủ nối trực tiếp cần 1 card, hoặc chỉ tủ chủ trong mạng cần 1 card khi các tủ đã nối mạng với nhau.
• Bộ định nghĩa thiết bị GST Def: cùng bộ phần mềm, tải định nghĩa thiết bị và phương trình cause-and-effect xuống tủ qua cùng card RS232.
• Không nhầm với card BMS: P-9935ModBus là card đưa trạng thái ra BMS theo Modbus, không dùng cho GMC.
• Tủ không hỗ trợ: GST100 không có trong danh sách hãng và không có khe card RS232.

Khi hệ có nhiều tủ, đọc thêm về bộ hiển thị phụ GST-NRP00 và danh mục hệ thống báo cháy.

Máy tính và phần cứng cần chuẩn bị cho GSTGMC3.0

Cấu hình tối thiểu hãng nêu (Pentium IV 1,7 GHz, RAM 512 MB, 10 GB trống) là mức của thời điểm phát hành; máy tính văn phòng hiện nay đều vượt xa. Điểm cần hỏi trước khi mua là hệ điều hành: datasheet chỉ liệt kê tới Windows 8, nên với máy Windows 10/11 hãy yêu cầu Thietbi114 xác nhận bản cài tương thích với GST hoặc đại lý trước khi giao hàng.

Phần cứng cần có: một cổng USB trống cho khóa cứng GST-DEF-KEY (phần mềm không chạy nếu thiếu dongle), một cổng RS232 hoặc USB nối card trên tủ (cáp RS232 tối đa 15 m, USB tối đa 5 m theo manual card), và màn hình đủ lớn để đọc sơ đồ. Máy trạm nên cấp điện qua UPS cùng nhánh với tủ để không mất giám sát khi mất điện lưới.

Về dữ liệu, chủ đầu tư cần cung cấp bản vẽ mặt bằng dạng AutoCAD của từng tầng để chuyển thành ảnh nền; mỗi lần sửa định nghĩa thiết bị hoặc đồ họa phải bấm Issue để đồng bộ cơ sở dữ liệu, nếu không màn hình sẽ hiển thị sai vị trí thiết bị.

Câu hỏi thường gặp

GSTGMC3.0 có kèm máy tính hay card giao tiếp không?

Không. Giá 22.840.000đ là bản quyền phần mềm kèm khóa cứng. Máy tính, card P-9930 hoặc P-9935 và cáp mua riêng.

GSTGMC3.0 giám sát được bao nhiêu máy cùng lúc?

Một trạm vận hành cục bộ nối tủ, cộng tối đa 8 người dùng từ xa qua mạng LAN/WAN.

GSTGMC3.0 có chạy trên Windows 10 hoặc 11 không?

Datasheet hãng chỉ nêu Windows XP Pro, 7 và 8. Thietbi114 sẽ hỏi GST/đại lý xác nhận bản tương thích trước khi giao; không tự khẳng định.

Phần mềm này có nối được với tủ GST100 không?

Không. GST100 không có trong danh sách tủ hỗ trợ và không có khe cắm card RS232. Danh sách hãng gồm GST200, GST200-2, GST200N, GST-IFP8.

GSTGMC3.0 có tem kiểm định/lưu thông không?

Không thuộc diện. Đây là phần mềm giám sát, không phải thiết bị PCCC; tủ trung tâm GST200N, GST-IFP8 mà phần mềm kết nối mới là sản phẩm có tem.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
