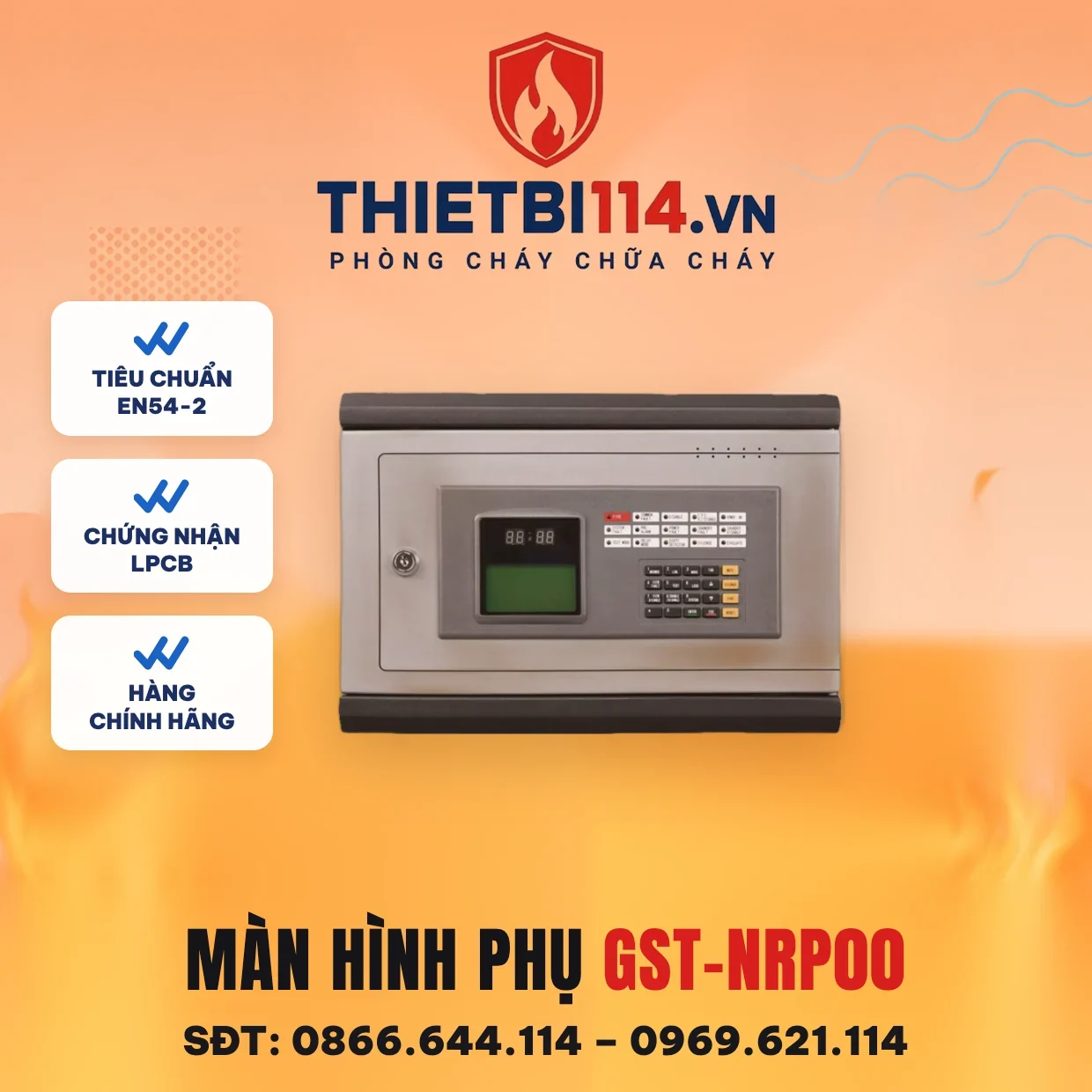

Màn hình hiển thị phụ -NRP00 – GST

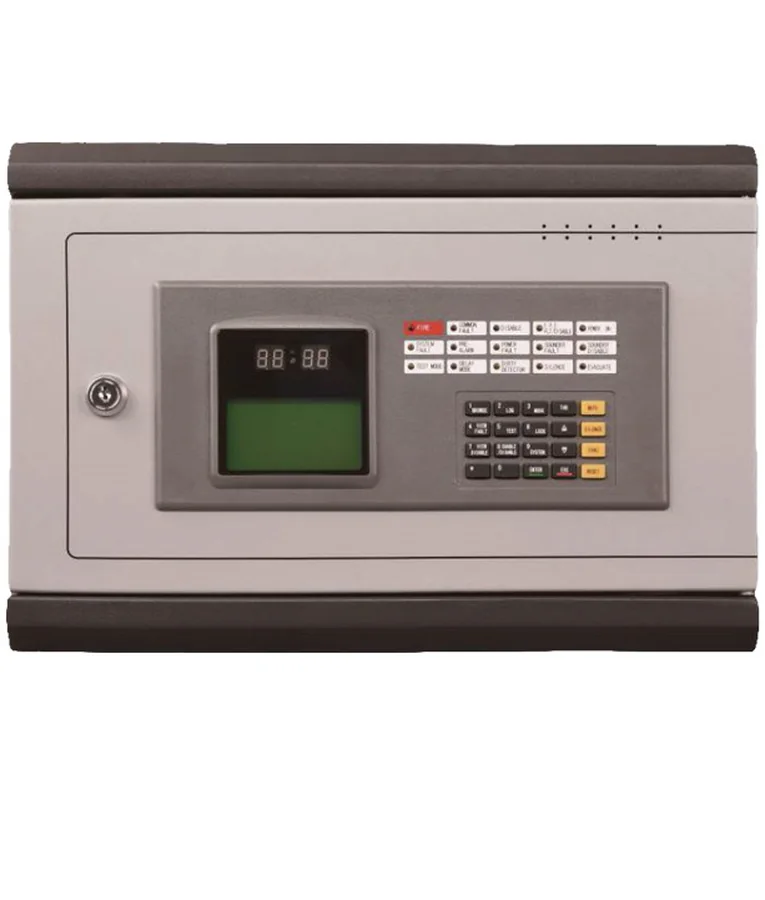

Bộ hiển thị phụ GST-NRP00 (tên trên phiếu kho MISA ghi gọn là “-NRP00”) là bảng lặp mạng Network Repeater Panel của GST: đưa toàn bộ thông tin cháy, lỗi, cách ly của một hệ nhiều tủ GST200N, GST200-2 hoặc GST-IFP8 ra một vị trí thứ hai như phòng bảo vệ, quầy lễ tân hay phòng trực kỹ thuật. Người trực xem được sự kiện của cả mạng trên LCD 8 dòng × 18 ký tự và 15 LED, đồng thời thao tác Acknowledge, Silence, Reset cho toàn mạng ngay tại chỗ, không phải chạy tới phòng đặt tủ chính. Đây là phụ kiện hiển thị, không phải tủ trung tâm; datasheet hãng chỉ ghi CE-EMC nên Thietbi114 không khẳng định thiết bị này có tem kiểm định/lưu thông riêng.

GST-NRP00 hợp với công trình đã có từ 2 tủ trở lên nối mạng: chung cư nhiều khối, nhà máy nhiều xưởng, bệnh viện đặt tủ ở từng tòa, hoặc khu phức hợp có một trung tâm giám sát chung. Với công trình chỉ 1 tủ, kỹ thuật viên Thietbi114 thường khuyên dùng bảng lặp GST852RP nối thẳng RS485 từ tủ cho gọn.

Hai khoản bắt buộc mua kèm mà mô tả kho hàng hay bỏ sót: một card mạng lắp bên trong NRP00 (P-9940A, P-9960 hoặc P-9960A, cùng chuẩn với card trên các tủ) và một nguồn 24 VDC cấp ngoài, vì NRP00 không có bộ nguồn và ắc quy bên trong. Giá bán tại Thietbi114: 6.425.500đ, chưa gồm card mạng và nguồn.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng / Product No.	GST-NRP00 / 10105316 (bản GST-NRP00-HU: 10105317)
Loại thiết bị	Bộ hiển thị phụ mạng (Network Repeater Panel), màn LCD
Điện áp cấp	20–27 VDC, cấp từ ngoài, không phân cực
Dòng tiêu thụ	<350 mA bình thường; <500 mA khi có cháy
Công suất	Chờ ≤9 W; tối đa ≤13 W
Màn hình	LCD 8 dòng × 18 ký tự + 15 LED
Giao tiếp mạng	RS485 (2 kênh) hoặc CAN, tùy card mạng lắp thêm
Khoảng cách mạng	RS485 <1.200 m; CAN <3.000 m
Số tủ trong mạng	RS485 tối đa 32 tủ; CAN theo card (P-9960A: 100 tủ theo manual card)
Nhật ký	Duyệt tới bản ghi lịch sử số 200 trên màn hình manual; hãng không công bố dung lượng chính thức
Tủ tương thích	GST200-2, GST200N, GST-IFP8
Bộ nguồn / ắc quy trong	Không có; báo lỗi ắc quy khi điện áp cấp <18,9 V
Kích thước	390 (W) × 270 (H) × 100 (D) mm; lắp âm hoặc nổi
Khối lượng	Hãng không công bố
Nhiệt độ làm việc	0 ~ +40 °C, RH 95% không ngưng tụ
Chứng nhận ghi trên datasheet	CE-EMC

Cấu hình và mở rộng

NRP00 là một nút trên mạng tủ, nên cấu hình xoay quanh ba việc: chọn card, cấp nguồn và đấu vòng mạng.

• Card mạng (bắt buộc, đặt riêng): P-9940A RS485 Class A cho mạng RS485 tối đa 32 tủ; P-9960 CAN Class B cho mạng bus/sao; P-9960A CAN Class A cho mạng vòng CAN. Card trong NRP00 phải cùng giao thức với card trên tủ. Nếu tủ là GST-IFP8, phía tủ dùng P-9945A / P-9965 / P-9965A, phía NRP00 vẫn dùng card tương ứng cùng chuẩn RS485 hoặc CAN.
• Nguồn 24 VDC ngoài: dòng tối đa 0,5 A, có thể lấy từ bộ nguồn phụ PSU24-5 hoặc PSU24-10 có ắc quy dự phòng; cáp nguồn ≥1,5 mm².
• Đấu mạng vòng Class A: B1/A1 nhận từ tủ trước, B2/A2 đi sang tủ sau; cáp mạng ≥1,0 mm² chống cháy. Mạng CAN vòng cần đấu chéo H1↔H2, L1↔L2 giữa hai nút liền kề.
• Số lượng: 1 NRP00 + 1 card mạng cho mỗi vị trí hiển thị phụ; nhiều NRP00 trên cùng mạng đều được nếu chưa vượt số nút tối đa của card.

Tham khảo tủ chủ cùng hệ: GST200N-1, GST200N-2 hoặc GST-IFP8; danh mục báo cháy địa chỉ của Thietbi114.

Đặt GST-NRP00 ở đâu và chuẩn bị gì trước khi lắp

Vị trí đặt quyết định giá trị của bộ hiển thị phụ. Kinh nghiệm của Đội ngũ kỹ thuật PCCC Thietbi114 ở các công trình tại Hà Nội: đặt NRP00 ở nơi có người trực 24/24 (chốt bảo vệ cổng chính, phòng điều hành tòa nhà), cách tủ chính tối đa 1.200 m nếu đi RS485 và 3.000 m tổng vòng nếu đi CAN; vị trí lắp cần ổ nguồn 24 VDC riêng, không câu chung với chuông.

Trước ngày lắp, chuẩn bị: (1) xác nhận chuẩn mạng hiện có trên tủ để mua đúng card; (2) danh sách địa chỉ mạng đã dùng để đặt địa chỉ mới cho NRP00 không trùng; (3) khoan lỗ theo kích thước 390 × 270 mm nếu lắp âm tường. Sau khi cấp điện, tủ chủ phải nhận nút mới; kiểm tra bằng cách cách ly thử một thiết bị trên tủ và xem NRP00 có hiện sự kiện không.

Một lỗi hay gặp: nguồn cấp sụt dưới 18,9 V (dùng adapter yếu hoặc cáp quá dài) làm NRP00 báo lỗi ắc quy liên tục. Dùng cáp 1,5 mm² và nguồn có dự phòng ắc quy sẽ hết hiện tượng này.

Câu hỏi thường gặp

Bộ hiển thị phụ GST-NRP00 có dùng được một mình không?

Không. NRP00 chỉ lặp lại thông tin từ các tủ trên mạng, không có loop và không nhận đầu báo. Bắt buộc có tủ GST200N, GST200-2 hoặc GST-IFP8 nối mạng, card mạng lắp trong NRP00 và nguồn 24 VDC ngoài.

Cần mua card mạng nào cho GST-NRP00?

Chọn theo chuẩn mạng đang dùng trên tủ: P-9940A cho RS485 Class A (tối đa 32 tủ), P-9960 cho CAN Class B, P-9960A cho CAN Class A. Card mua rời, không kèm theo NRP00.

GST-NRP00 có điều khiển được tủ chính không?

Có. Từ NRP00 người trực có thể Acknowledge, Silence và Reset toàn mạng, được bảo vệ bằng mật khẩu phân cấp. Không lập trình định nghĩa thiết bị từ NRP00.

GST-NRP00 có tem kiểm định/lưu thông không?

Datasheet hãng ghi CE-EMC, không ghi EN54-2. Đây là phụ kiện hiển thị nên Thietbi114 không khẳng định có tem kiểm định/lưu thông riêng; tủ trung tâm GST200N và GST-IFP8 mới là thiết bị có tem.

Giá GST-NRP00 tại Thietbi114 đã gồm card và nguồn chưa?

Giá 6.425.500đ là của riêng bộ hiển thị phụ. Card mạng và bộ nguồn 24 VDC báo giá riêng theo cấu hình mạng của công trình.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
