Bộ nguồn phụ 10ampe dùng cho tủ trung tâm PSU24-10 – GST

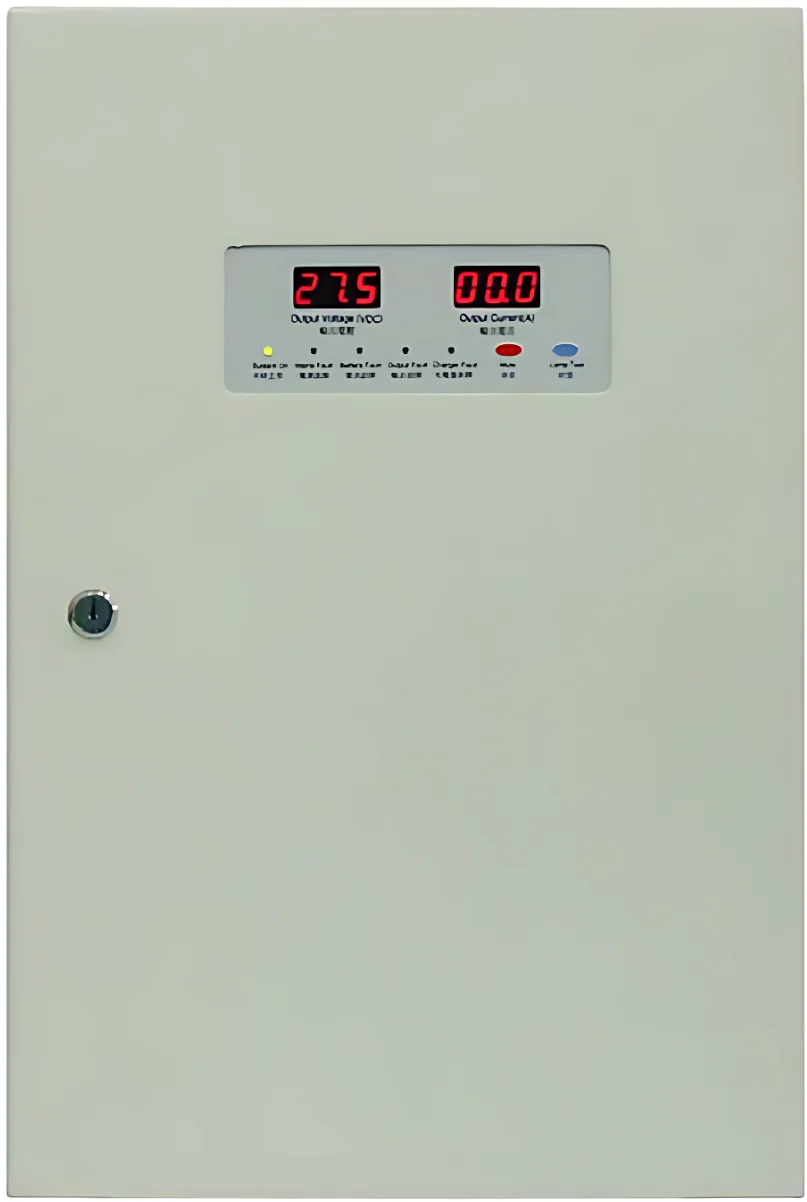

Bộ nguồn phụ PSU24-10 là bộ cấp nguồn 24 VDC công suất lớn nhất trong dòng nguồn thông minh của GST, ra 26,5 VDC/10 A và nuôi được bộ ắc quy tới 24 Ah. Trong hệ báo cháy thường, nó đứng cạnh tủ trung tâm để gánh phần tải mà ngõ nguồn phụ 1 A của tủ không kham nổi: hàng trăm còi đèn của nhà máy, nhiều tủ điện thoại chữa cháy, đầu báo beam trong nhà kho khẩu độ lớn, module liên động quạt và van. Bộ nguồn chuyển sang ắc quy không gián đoạn khi mất lưới và báo lỗi về tủ trung tâm bằng ba tiếp điểm khô.

PSU24-10 là phụ kiện của hệ báo cháy GST, không thuộc nhóm thiết bị có tem kiểm định/lưu thông riêng; công trình đích là nhà máy nhiều xưởng, kho logistics, trung tâm thương mại, bệnh viện – nơi một tầng có vài chục còi đèn. Giá tại Thietbi114 11.373.000đ.

Thông số lấy từ datasheet/manual GST (gst.com.cn): manual PSU24-10 bản 1.02 và datasheet DS10103015 do nhà phân phối đăng lại. Hãng không công bố khối lượng; EN 54-4 chỉ ghi trên datasheet của bản có địa chỉ PSU24-10A.

Thông số kỹ thuật

Thông số	Giá trị
Model	PSU24-10, Product No. 10103015 (DS10103015)
Nguồn vào	110–230 VAC, 50/60 Hz
Ngõ ra có điện lưới	26,5 VDC / 10 A
Ngõ ra khi mất lưới	21–26,5 VDC / 10 A từ ắc quy
Dòng sạc	2 A, bù nhiệt
Ắc quy dự phòng tối đa	24 VDC / 24 Ah chì kín miễn bảo dưỡng
Bảo vệ	Ngắt xả sâu ắc quy; chuyển nguồn chính/dự phòng liền mạch
Tiếp điểm báo lỗi	Power Fault, Battery Fault, Mains Fault; 30 VDC/2 A mỗi tiếp điểm
Hiển thị và cảnh báo	Đồng hồ điện áp/dòng ra; đèn và còi báo lỗi nguồn, ắc quy, ngõ ra, bộ sạc (tắt được bằng Mute)
Tự kiểm tra	Phím Test
Đầu nối	L, N, PG (AC vào); +/− ắc quy; 24V/GND (ra tải)
Nhiệt độ làm việc	0 °C đến +40 °C
Độ ẩm	≤ 95 %, không ngưng tụ
Kích thước	520 × 350 × 156 mm
Khối lượng	Hãng không công bố
Bản có địa chỉ	PSU24-10A (DS10103146)

Một nguồn 10 A tập trung hay nhiều nguồn nhỏ rải theo khu

Nhà máy nhiều xưởng thường đứng trước hai phương án. Nguồn tập trung PSU24-10 đặt tại phòng trực: một bộ ắc quy, một điểm kiểm tra, nhưng cáp 24 VDC phải kéo xa và sụt áp trên tuyến dài là thứ làm còi ở xưởng cuối kêu yếu. Nguồn phân tán PSU24-5 đặt từng xưởng: cáp ngắn, nhưng nhiều bộ ắc quy phải theo dõi. Kinh nghiệm của Thietbi114: khi các xưởng cách phòng trực dưới khoảng 100 m và tổng tải 5–8 A, chọn một PSU24-10 và đi cáp nguồn tiết diện lớn; khi xưởng rải xa hơn, chia nguồn theo khu và đưa tiếp điểm lỗi của từng bộ về một zone giám sát của tủ trung tâm.

Dải vào 110–230 VAC rộng hơn PSU24-5 (chỉ 230 VAC) nên bộ nguồn chịu được nguồn từ máy phát dao động và dùng được ở nhà máy có lưới 110 V cho thiết bị nhập khẩu.

Tính giờ dự phòng với ắc quy 24 Ah

Công thức thô: dung lượng cần = dòng chờ × giờ chờ + dòng báo động × giờ báo động, rồi nhân hệ số dự trữ khoảng 1,25 cho ắc quy già. Giả sử tải chờ liên tục 1,2 A (hai tủ điện thoại, module, đầu báo beam) và tải báo động 8 A trong 0,5 giờ: 1,2 × 24 + 8 × 0,5 = 32,8 Ah – vượt 24 Ah, nghĩa là phải rút giờ chờ xuống hoặc chia tải sang bộ nguồn thứ hai. Nếu tải chờ chỉ 0,5 A: 0,5 × 24 + 4 = 16 Ah × 1,25 = 20 Ah, nằm trong giới hạn. Dòng sạc 2 A nạp lại bộ 24 Ah sau khoảng nửa ngày, gấp đôi tốc độ của PSU24-5.

Điện áp ra tụt dần tới 21 VDC khi ắc quy cạn; thiết bị GST làm việc từ 18–20 VDC nên vẫn trong dải, nhưng cần tính sụt áp trên cáp dài cộng thêm để còi cuối tuyến không xuống dưới 20 VDC.

Lắp đặt và giám sát

• Treo tường hoặc lắp âm kết hợp, tủ nặng khi có 2 bình 24 Ah nên bắt vào tường gạch hoặc khung thép, không bắt vào vách thạch cao.
• Đấu L, N, PG có aptomat riêng ở gần tủ; ắc quy nối sau khi đã kiểm tra điện áp ra.
• Ba tiếp điểm Power/Battery/Mains Fault đấu về zone giám sát của GST116A hoặc module ngõ vào của tủ địa chỉ để lỗi nguồn hiện ở phòng trực.
• Mute tắt còi tại chỗ khi đang xử lý; Test kiểm tra đèn và còi trước khi bàn giao.

Tương thích và phụ kiện đi kèm

• Tải điển hình: còi đèn C-9401N, chuông GST-JL, đầu báo beam DC-9105E, tủ điện thoại GST-FT24N và GST-FT8WN.
• Ắc quy 2 × 12 V tối đa 24 Ah, mua rời.
• Tủ trung tâm nhận tín hiệu lỗi: GST116A, GST108A, GST104A.
• Cấp nhỏ hơn: PSU24-5; xem thêm nhóm tủ báo cháy và chuông báo cháy.

Sản phẩm liên quan: Ắc quy 12V-12Ah WP12-12A dùng cho tủ báo cháy.

Câu hỏi thường gặp

PSU24-10 có tem kiểm định/lưu thông không?

Đây là phụ kiện cấp nguồn cho hệ báo cháy GST; Thietbi114 không khẳng định sản phẩm có tem riêng, hồ sơ giao kèm là datasheet và CO/CQ hãng.

Khác PSU24-5 ở điểm nào ngoài công suất?

Dải vào 110–230 VAC thay vì chỉ 230 VAC, dòng sạc 2 A thay vì 1 A, ắc quy tới 24 Ah thay vì 12 Ah và vỏ lớn hơn (520 × 350 × 156 mm).

Có kèm ắc quy không?

Không. Chọn 2 bình 12 V dung lượng theo giờ dự phòng, tối đa 24 Ah.

Dùng làm nguồn cho tủ báo cháy được không?

Tủ GST102A–116A có nguồn AC và sạc riêng. PSU24-10 chỉ cấp cho thiết bị ngoại vi; không nối song song ngõ ra với nguồn của tủ.

Chạy lưới 110 V có giảm công suất ra không?

Datasheet ghi dải vào 110–230 VAC với cùng ngõ ra 26,5 VDC/10 A; hãng không công bố mức giảm công suất theo điện áp vào.
