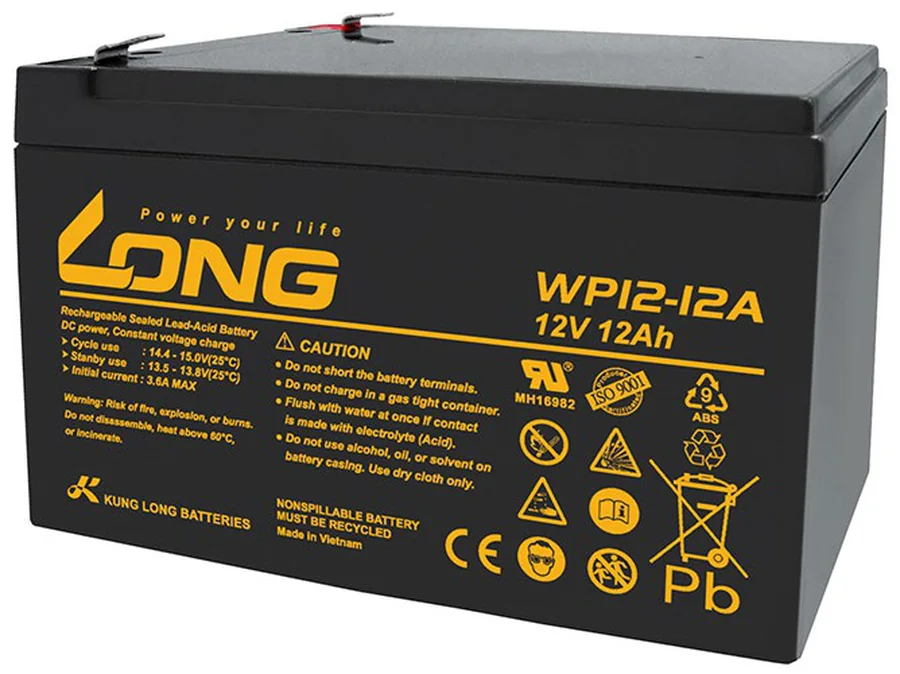

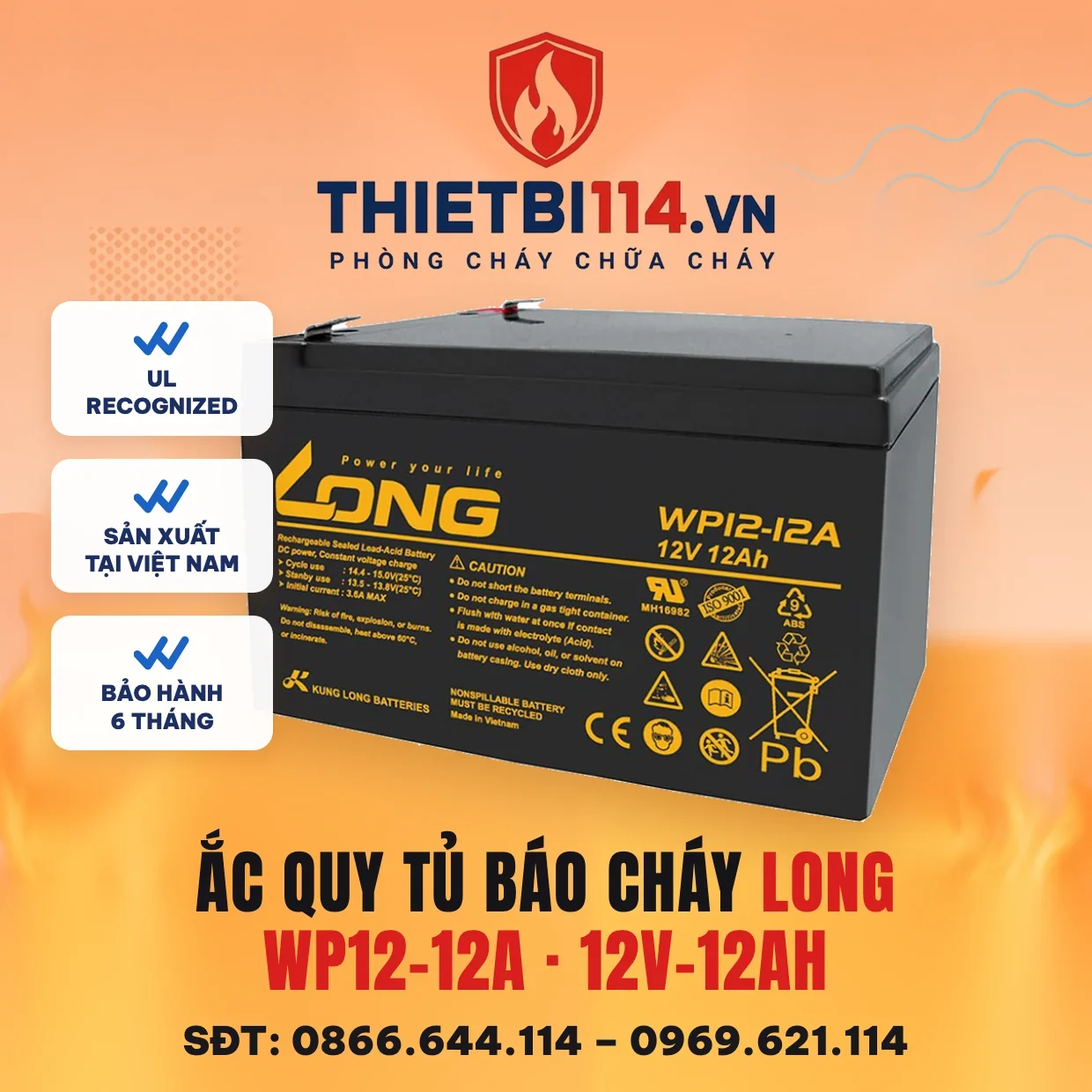

Ắc quy 12V-12Ah WP12-12A dùng cho tủ báo cháy – Long

Ắc quy 12V 12Ah WP12-12A LONG (Kung Long, sản xuất tại Việt Nam) là bình dự phòng cho bộ nguồn phụ GST PSU24-5 và PSU24-10. PSU24-5 nhận ắc quy tối đa 24 V/12 Ah, sạc 1 A, nên 12 Ah là cỡ lớn nhất lắp được; PSU24-10 nhận tới 24 Ah, sạc 2 A, WP12-12A là cấu hình nhỏ khi tải còi, đèn, van ít. Dung lượng C20 12 Ah, nội trở khoảng 13 mΩ, cọc Faston. Giá 703.000đ/bình, bảo hành 6 tháng.

Bộ nguồn phụ GST xuất 24 VDC cho thiết bị ngoài tủ và có mạch sạc riêng, nên cần bộ ắc quy riêng gồm 2 bình 12 V đấu nối tiếp. PSU bán không kèm ắc quy: đặt PSU24-5 hoặc PSU24-10 thì đặt thêm 2 bình WP12-12A (hoặc cỡ khác theo tính toán). Tiếp điểm lỗi ắc quy của PSU đưa về tủ trung tâm qua module ngõ vào để giám sát.

Thông số theo datasheet Kung Long (kunglong.com) bản 2026; giới hạn ắc quy theo manual PSU24-5 và PSU24-10.

Thông số kỹ thuật

Hạng mục	Giá trị
Model / hãng	WP12-12A — LONG (Kung Long Batteries)
Dung lượng C20 (25 °C)	12 Ah — xả 0,6 A về 10,5 V
Dung lượng C10	11,4 Ah (xả 1,14 A)
Kích thước	151 × 98 × 93 mm; cao kể cả cọc 98 mm (dung sai ±1 mm)
Khối lượng	Khoảng 3,6 kg
Cọc đấu nối	Faston F1 4,75 mm hoặc F2 6,35 mm
Nội trở	Khoảng 13 mΩ (1 kHz, bình đầy)
Sạc chu kỳ (cycle)	14,4–15,0 V ở 25 °C; bù nhiệt −5 mV/°C/ngăn
Sạc nổi (standby/float)	13,5–13,8 V ở 25 °C; bù nhiệt −3 mV/°C/ngăn
Dòng sạc tối đa	3,6 A (0,3 C)
Dòng xả tối đa	180 A trong 5 giây
Nhiệt độ làm việc	Sạc −15…40 °C; xả −15…50 °C
Vỏ bình	ABS UL94 HB (tuỳ chọn UL94 V-0)
Tuổi thọ thiết kế	3–5 năm theo phân hạng EUROBAT ở 20 °C
Chứng nhận trên nhãn	UL Recognized MH16982, ISO 9001, CE
Xuất xứ	Việt Nam (nhãn Made in Vietnam)
Bảo hành	6 tháng

Dùng cho tủ nào và tính thời gian dự phòng

Ngoài PSU24-5 và PSU24-10, bình 12 Ah lắp được về điện cho tủ địa chỉ GST200N-2 (giới hạn 21 Ah, nội trở dưới 1 Ω) và GST-IFP8 (giới hạn 38 Ah), nhưng dòng tĩnh đầy tải của GST200N đã tới 0,75 A nên 12 Ah chỉ hợp khi tải thực đo được thấp. Với tủ thường GST104A/108A/116A và GST301 thì không dùng: tủ giới hạn 7 Ah và bề rộng 98 mm của bình vượt khay.

Mức dự phòng ghi trong hai tiêu chuẩn: TCVN 5738:2021 mục 10.1 là 24 giờ thường trực và 1 giờ báo cháy; TCVN 7568-14:2025 mục 5.13 là 24 giờ và 30 phút, kèm công thức Phụ lục C: C20 = 1,25 × [(IQ × TQ) + Fc × (IA × TA)], TQ = 24 h, TA = 0,5 h, Fc = 2. Cả hai cùng hiệu lực; dùng tiêu chuẩn mà hồ sơ thẩm duyệt viện dẫn.

Ví dụ minh hoạ, phải đo tải thực: PSU24-5 cấp cho 6 còi đèn và 1 module van, dòng tĩnh 0,25 A, dòng kích hoạt 2,4 A. TCVN 7568-14: 1,25 × [(0,25 × 24) + 2 × (2,4 × 0,5)] = 10,5 Ah; TCVN 5738: 0,25 × 24 + 2,4 × 1 = 8,4 Ah, nhân 1,25 cũng 10,5 Ah (trùng vì Fc = 2 nhân 0,5 giờ bằng 1 giờ). Dưới 12 Ah nên WP12-12A đủ; tính ra trên 12 Ah thì phải sang PSU24-10 và bình lớn hơn.

Vì sao PSU dùng 12 Ah trong khi tủ chỉ 7,2 Ah

Tủ báo cháy thường chỉ nuôi mạch điều khiển và vài kênh đầu báo, dòng tĩnh nhỏ nên 7,2 Ah đủ. Bộ nguồn phụ gánh phần tiêu thụ lớn nhất: còi đèn 24 V, đèn chớp, module van, đầu báo tia chiếu. Khi báo cháy, dòng xả lên vài ampe kéo dài; bình 7,2 Ah xả 4 A chỉ trụ khoảng 60 phút theo bảng hãng, WP12-12A ở cùng dòng trụ lâu hơn hẳn (xả 60 phút cho phép 7,25 A). Nội trở 13 mΩ so với 24 mΩ cũng giúp điện áp ít sụt khi còi đồng loạt kêu.

Đổi lại là kích thước: WP12-12A rộng 98 mm, hơn bình 7,2 Ah 33 mm, nặng 3,6 kg so với 2,4 kg; hai bình đặt cạnh nhau chiếm bề ngang khoảng 200 mm, nên đo khoang PSU trước khi đặt hàng. Cọc vẫn là Faston, dây có sẵn của PSU cắm trực tiếp, không cần bấm đầu cốt vòng như dòng 18–20 Ah.

Dòng sạc của PSU và giới hạn của bình

PSU24-5 sạc 1 A, PSU24-10 sạc 2 A, đều thấp hơn dòng sạc tối đa 3,6 A hãng cho phép nên bình không bị nạp quá dòng. Điện áp nổi 27,6 V chia đôi thành 13,8 V/bình, đúng mép trên dải standby 13,5–13,8 V ở 25 °C. Phòng nóng hơn, hãng khuyến nghị giảm 3 mV mỗi độ mỗi ngăn; PSU GST không tự bù nhiệt, nên giữ phòng mát là cách đơn giản để bình không bị sạc quá áp kéo dài.

Sau một lần xả sâu, với dòng sạc 1 A cặp WP12-12A cần trên 12 giờ để đầy lại; đó là lý do TCVN 7568-14 đòi nguồn nạp phục hồi đủ 5 giờ tĩnh và 30 phút báo cháy trong 24 giờ, và cũng là lý do không ghép quá 12 Ah vào PSU24-5.

Sản phẩm liên quan: Bộ nguồn phụ 5A, 24V, , PSU24-5 · Bộ nguồn phụ 10ampe dùng cho tủ trung tâm PSU24-10.

Câu hỏi thường gặp

Mua PSU24-5 có sẵn ắc quy chưa?

Chưa. Bộ nguồn phụ GST giao không kèm bình; cần mua 2 bình WP12-12A (hoặc cỡ nhỏ hơn nếu tính toán cho phép) để đấu nối tiếp 24 V lắp vào PSU.

PSU24-10 nên dùng 12 Ah hay 18–20 Ah?

Tuỳ tải ra 24 V. PSU24-10 nhận tối đa 24 Ah; nếu công thức Phụ lục C TCVN 7568-14 cho kết quả trên 12 Ah thì chọn WP18-12SHR hoặc WP20-12N, còn dưới 12 Ah thì WP12-12A là đủ và rẻ hơn.

Có lắp WP12-12A vào tủ GST104A/108A được không?

Không nên. Manual các tủ này giới hạn 7 Ah, mạch sạc chỉ 400 mA, và khay không đủ rộng cho bình 98 mm.

Bình có vừa khay GST200N không?

Về điện thì được (dưới 21 Ah, nội trở 13 mΩ). Nhưng với dòng tĩnh đầy tải 0,75 A của GST200N, 12 Ah không giữ được 24 giờ; chỉ dùng khi tải đo thực nhỏ.
