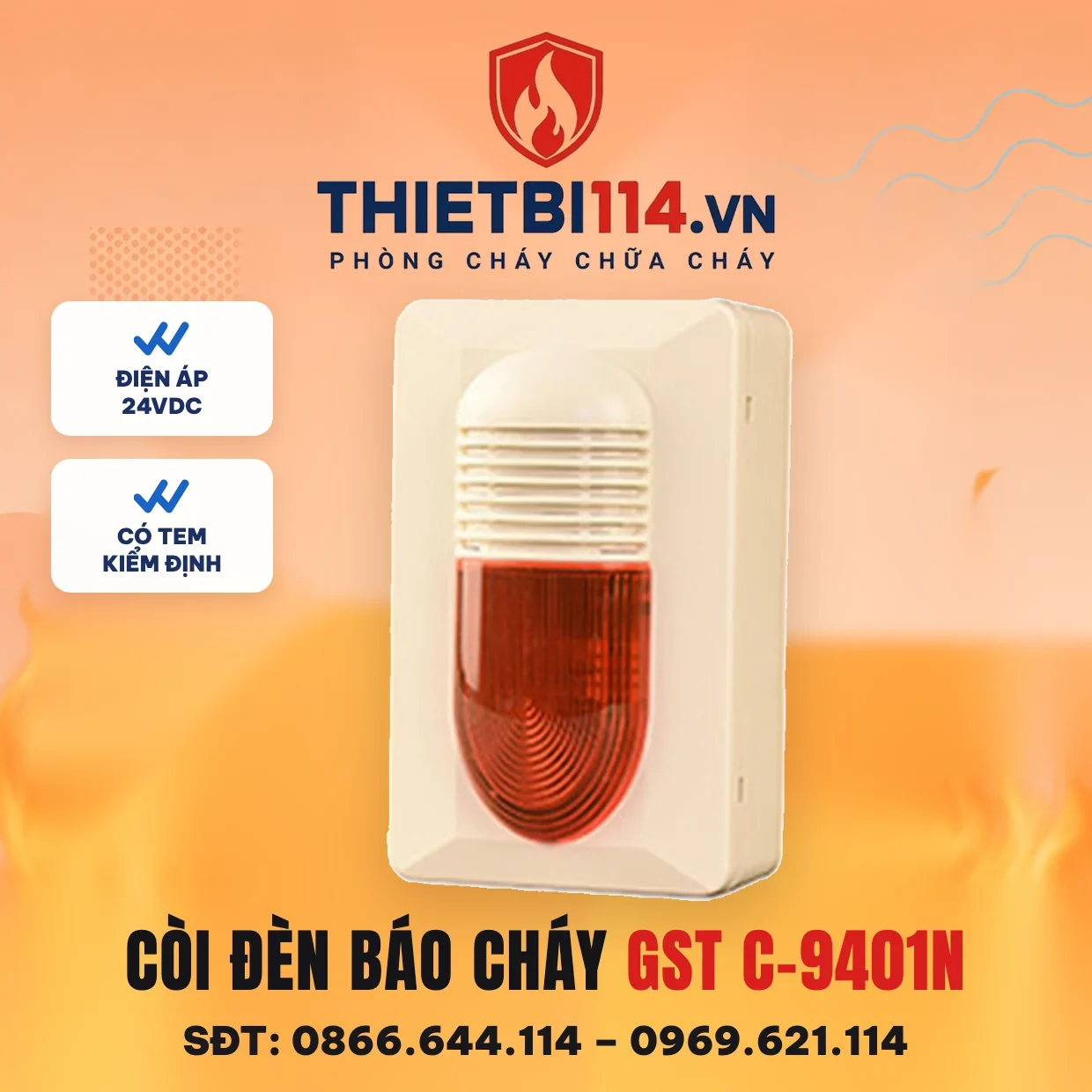

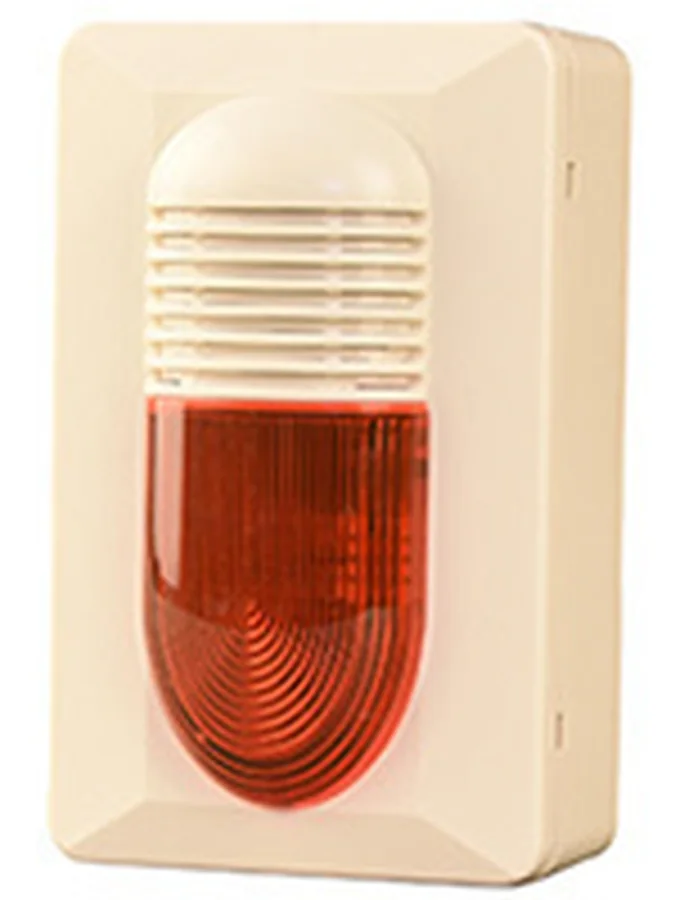

Còi đèn báo cháy kết hợp C-9401N – ảnh chính hãng GST

Còi đèn báo cháy kết hợp C-9401N – GST có kiểm định/lưu thông

555.500₫

Còi đèn báo cháy kết hợp C-9401N của GST — phát tín hiệu âm thanh báo động cho hệ báo cháy thường, âm lượng lớn nghe rõ nhiều tầng. Lắp cùng tủ trung tâm và nút ấn thành hệ hoàn chỉnh. Có kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Gọi 0866.644.114 Chat Zalo

Mô tả
Đánh giá (0)

Còi đèn báo cháy C-9401N là thiết bị cảnh báo âm thanh kết hợp đèn chớp hệ thường của GST, cấp 24 VDC là kêu và chớp, đấu vào ngõ ra chuông/còi của tủ GST104A, GST108A, GST116A hoặc tủ xả khí GST301. Còi không có địa chỉ; tủ hệ thường điều khiển theo tuyến, hệ địa chỉ điều khiển qua module I/O.

Model này hay bị nhầm với bản C-9401 cũ: nhiều trang bán hàng vẫn chép số 10 mA chờ, 160 mA báo động, 20–180 chớp/phút và dày 57 mm. Bản N theo manual hãng Issue 1.02 (10/2020) là 0 mA khi chờ, ≤37 mA khi báo động, chớp 1,1–1,8 Hz, dày 60,5 mm. Nhà thầu tính tải theo số cũ sẽ chọn nguồn thừa gấp bốn lần; tính theo số mới mới đúng.

Giá tại Thietbi114 là 555.500đ, có tem kiểm định/lưu thông. Thông số lấy từ datasheet/manual GST (gst.com.cn); hãng không ghi tiêu chuẩn EN 54-3/EN 54-23 trong manual nên trang này không nêu.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	C-9401N – còi kết hợp đèn chớp hệ thường
Điện áp làm việc	24 VDC (20–28 VDC)
Dòng tĩnh	0 mA
Dòng báo động	≤37 mA
Mức âm	80–115 dB(A), đo ngang phía trước 3 m
Tần số chớp	1,1–1,8 Hz (tại 20–28 VDC)
Chu kỳ điều chế âm	3,2–4,8 s
Đấu dây	2 dây V+/V-, phân cực khi kích hoạt; tuyến đảo cực khi chờ để giám sát; cáp ≥1,5 mm²
Nhiệt độ / độ ẩm	-10 °C đến +50 °C / ≤95 %, không ngưng tụ
Cấp bảo vệ	IP43
Vật liệu, màu	ABS trắng ngà, mặt plexiglass đỏ
Kích thước (có đế)	144 × 90 × 60,5 mm
Khoảng lỗ bắt	65 mm (lắp trên hộp âm 85H50)
Khối lượng (có đế)	≈258 g
Mã tài liệu	Datasheet DS10106617; manual 30312587 Issue 1.02 (10/2020)

Bản N tiêu thụ 37 mA: tính lại ngân sách nguồn

Với dòng báo động ≤37 mA, 20 còi C-9401N kêu đồng thời cần khoảng 0,74 A, 40 còi cần gần 1,5 A. Con số này rất khác nếu ai đó vẫn dùng 160 mA của bản cũ (40 còi thành 6,4 A). Tủ hệ thường có giới hạn dòng ngõ ra chuông; vượt giới hạn thì tách còi sang nguồn phụ PSU24-5 hoặc PSU24-10 và cho tủ điều khiển qua rơ-le. Dòng chờ 0 mA nghĩa là còi không ăn nguồn dự phòng ắc quy khi hệ thống yên, nên dung lượng ắc quy chỉ phải tính cho thời gian báo động.

Dải điện áp 20–28 VDC cho phép sụt áp trên tuyến tới 4 V so với nguồn 24 V; với cáp ≥1,5 mm² như hãng khuyến cáo, tuyến vài chục mét với hơn chục còi vẫn giữ được mức âm trong khoảng 80–115 dB(A).

Giám sát tuyến bằng đảo cực và điện trở cuối tuyến

C-9401N có mạch chống phân cực ngược: khi chờ, tủ đặt điện áp ngược lên tuyến, còi không dẫn, chỉ có điện trở cuối tuyến khép mạch để tủ biết dây còn nguyên. Khi báo cháy, tủ đảo lại cực đúng, các còi dẫn và kêu. Vì vậy thợ bắt buộc đấu đúng V+ và V- ở từng đế; đấu ngược một còi thì còi đó sẽ dẫn lúc chờ, tủ báo lỗi tuyến hoặc còi kêu sai lúc. Giá trị điện trở cuối tuyến lấy theo manual tủ đang dùng, không phải theo còi.

Vị trí lắp và mức âm 80–115 dB(A)

Hãng hướng dẫn lắp trên tường, cách trần 0,2 m ở phòng có chiều cao thông thường, đế cắm vào hộp âm 85H50 với khoảng lỗ 65 mm; chú ý chiều của hộp đế để mặt plexiglass đỏ hướng ra lối đi. Mức âm đo ngang phía trước 3 m là 80–115 dB(A) tùy điện áp và vị trí đo; nguyên tắc chung khi bố trí là tiếng còi phải nghe rõ trên nền ồn của khu vực, nên xưởng ồn cần mật độ còi dày hơn văn phòng. Sau lắp, cấp 24 VDC vào V+/V- để thử, tắt bằng cách ngắt nguồn.

Tương thích và phụ kiện đi kèm

Tủ hệ thường GST104A, GST108A, GST116A; tủ xả khí GST301.
Hệ địa chỉ: điều khiển qua module I/O DI-9301E hoặc module ngõ ra 24V DI-9305E; bản địa chỉ tương ứng là còi đèn I-9401N.
Hộp âm 85H50 (mua rời tại địa phương); cáp nguồn ≥1,5 mm².
Chuông cơ thay thế khi thiết kế yêu cầu chuông: chuông GST-JL. Danh mục đèn báo cháy.
