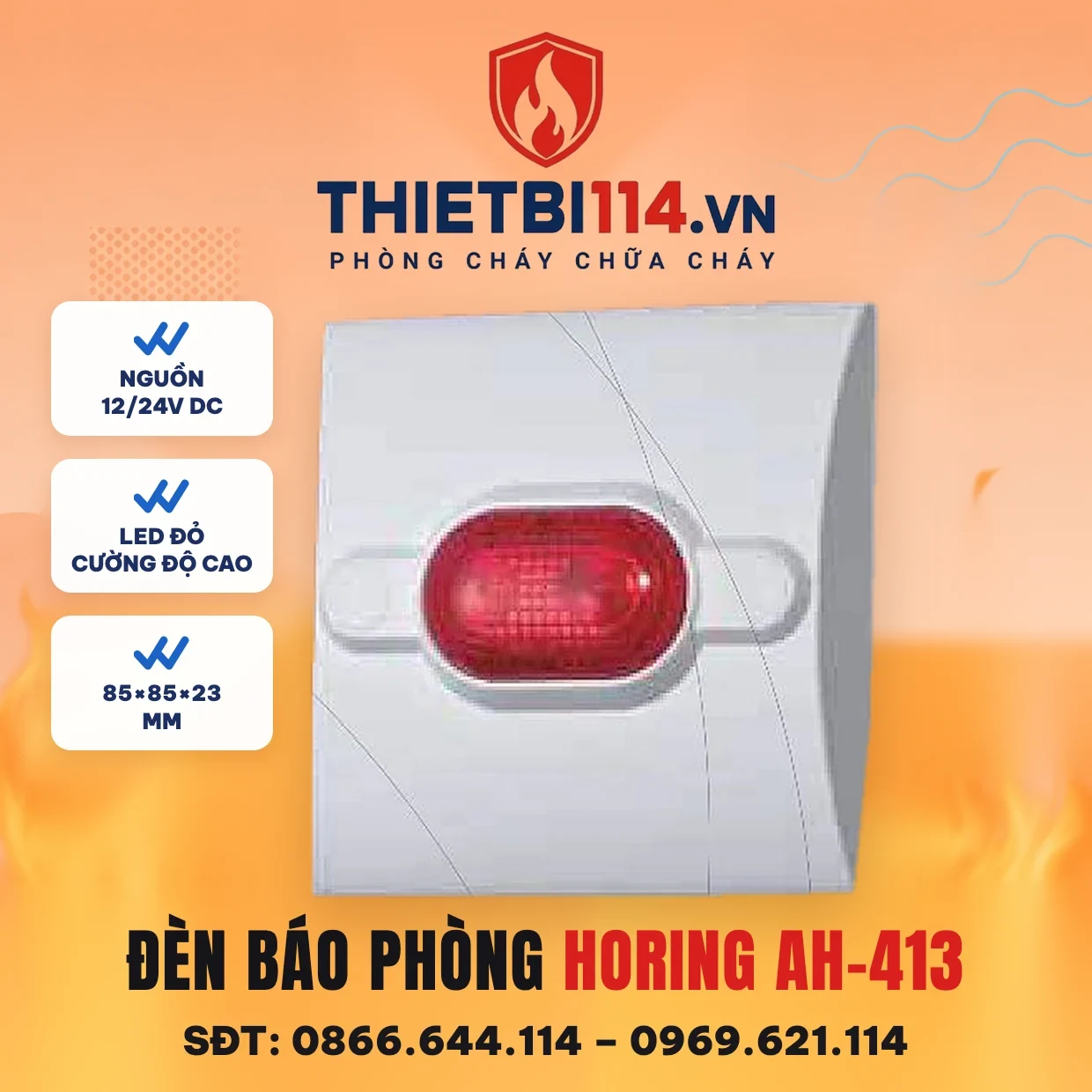

Đèn báo phòng Horing AH-413

Đèn báo phòng Horing AH-413 (Remote Indicating Lamp) gắn ngoài cửa những phòng đóng kín. Khi đầu báo cháy bên trong phòng kích hoạt, đèn LED đỏ trên AH-413 sáng lên để người ngoài hành lang biết ngay phòng nào đang báo cháy mà không cần mở từng cửa. Theo catalogue Horing, thiết bị được làm ra để tín hiệu báo cháy truyền được tới mọi vị trí, kể cả khi đám cháy nằm trong phòng kín.

Thông số kỹ thuật

(Theo catalogue Horing — hệ thường, mục Accessories)

Model	AH-413 — Horing Lih Industrial (Đài Loan)
Loại	Đèn chỉ thị báo cháy từ xa (remote indicating lamp)
Nguồn	12/24V DC
Dòng khi báo cháy @24V DC	15 mA
Nhiệt độ làm việc	–10°C ~ +55°C
Vật liệu	Nhựa chống cháy
Màu	Mặt trắng · LED đỏ
Kích thước	85 × 85 × 23 mm (cao × rộng × sâu)
Tuỳ chọn	Chế độ nháy (flash) — đặt riêng khi cần

Đấu nối: lấy tín hiệu từ đế đầu báo, không cần kênh riêng

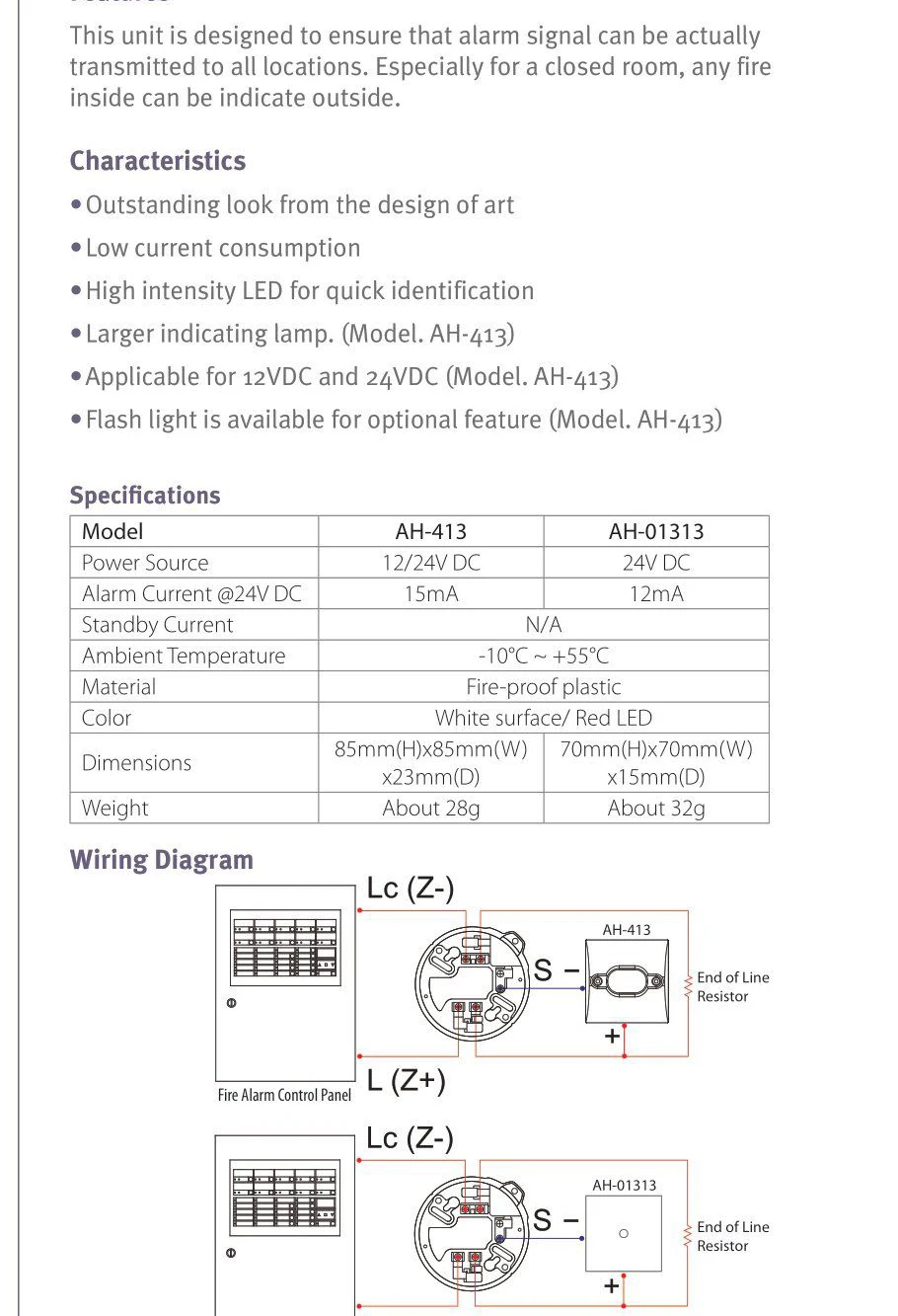

Sơ đồ đấu dây trong catalogue Horing cho thấy AH-413 không nối trực tiếp về tủ trung tâm. Đèn lấy tín hiệu từ cực S− (chân đèn báo) và cực + trên đế của đầu báo đặt trong phòng. Hai dây kênh báo cháy Lc (Z−) và L (Z+) từ tủ vẫn đi qua đế đầu báo như bình thường, điện trở cuối kênh (End of Line) giữ nguyên ở cuối tuyến.

Hệ quả thực tế khi thi công:

• Không tốn kênh tủ: thêm đèn báo phòng không làm giảm số kênh còn trống của tủ trung tâm báo cháy.
• Chỉ cần kéo thêm 2 dây ngắn từ đế đầu báo ra vị trí ngoài cửa.
• Đầu báo phải có chân đèn báo: các đầu báo hệ thường của Horing như đầu báo khói AH-8011-2 hay đầu báo nhiệt AHR-871 dùng đế có cực đèn báo. Đầu báo hãng khác cần kiểm tra đế trước khi ghép.

AH-413 hay AH-01313?

Horing có hai mẫu đèn báo phòng in chung một trang catalogue. Trang này bán AH-413:

	AH-413 ← sản phẩm này	AH-01313
Kích thước	85 × 85 × 23 mm	70 × 70 × 15 mm
Nguồn	12V hoặc 24V DC	Chỉ 24V DC
Đèn	Chụp LED oval lớn, dễ thấy từ xa	Điểm LED nhỏ
Dòng báo cháy @24V	15 mA	12 mA
Chế độ nháy	Có tuỳ chọn	Không
Chứng nhận ghi trên catalogue	—	UL listed

Với hành lang dài như khách sạn hoặc ký túc xá, chụp đèn lớn của AH-413 là điểm đáng giá nhất: bảo vệ đứng đầu hành lang vẫn thấy phòng nào đang sáng. Việc nhận 12V hoặc 24V cũng giúp AH-413 dễ lắp trên hệ thống đang dùng.

Khác gì đèn báo cháy?

Hai thiết bị này hay bị nhầm vì cùng là “đèn”:

• Đèn báo phòng AH-413 cho biết vị trí: chỉ phòng có đầu báo kích hoạt mới sáng.
• Đèn báo cháy Horing là thiết bị cảnh báo chung: nhận lệnh từ tủ trung tâm và sáng đồng loạt để mọi người sơ tán, thường đi cùng chuông báo cháy.

Một công trình nhiều phòng kín thường cần cả hai loại, không dùng thay cho nhau được.

Nên lắp ở đâu?

Nên dùng: phòng khách sạn, nhà nghỉ, căn hộ dịch vụ, ký túc xá, phòng bệnh, kho khoá cửa, phòng kỹ thuật điện, phòng máy chủ — nơi đầu báo nằm khuất sau cửa đóng.

Vị trí: gắn tường ngay cạnh hoặc phía trên khung cửa, phía hành lang, ở độ cao nhìn thấy được từ hai đầu hành lang.

Không cần: không gian mở như sảnh, xưởng thông tầng — nơi đầu báo đã nhìn thấy trực tiếp.

Câu hỏi thường gặp

Một đầu báo gắn được mấy đèn AH-413?

Theo sơ đồ đấu nối của Horing là một đèn cho một đầu báo. Nếu một phòng có nhiều đầu báo, có thể đấu chân đèn báo của các đầu báo trong phòng về cùng một đèn. Nên trao đổi kỹ thuật trước khi thi công để tính dòng.

Đèn có cần nguồn riêng không?

Không. Đèn lấy điện ngay từ tuyến kênh báo cháy qua đế đầu báo. Dòng báo cháy chỉ 15 mA ở 24V DC.

Dùng AH-413 với tủ báo cháy hãng khác được không?

Được nếu tuyến kênh là hệ thường 12V hoặc 24V DC và đầu báo đang dùng có cực đèn báo trên đế. Gửi model đầu báo cho kỹ thuật Thietbi114 để kiểm tra trước.

Có VAT, CO/CQ cho hồ sơ không?

Có xuất VAT. Chứng từ theo lô hàng. Số lượng dự án xin gọi 0866.644.114 để có giá tốt.

Xem thêm danh mục đèn báo cháy và chi phí lắp hệ thống báo cháy. Gọi 0866.644.114 hoặc nhắn Zalo — giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114
