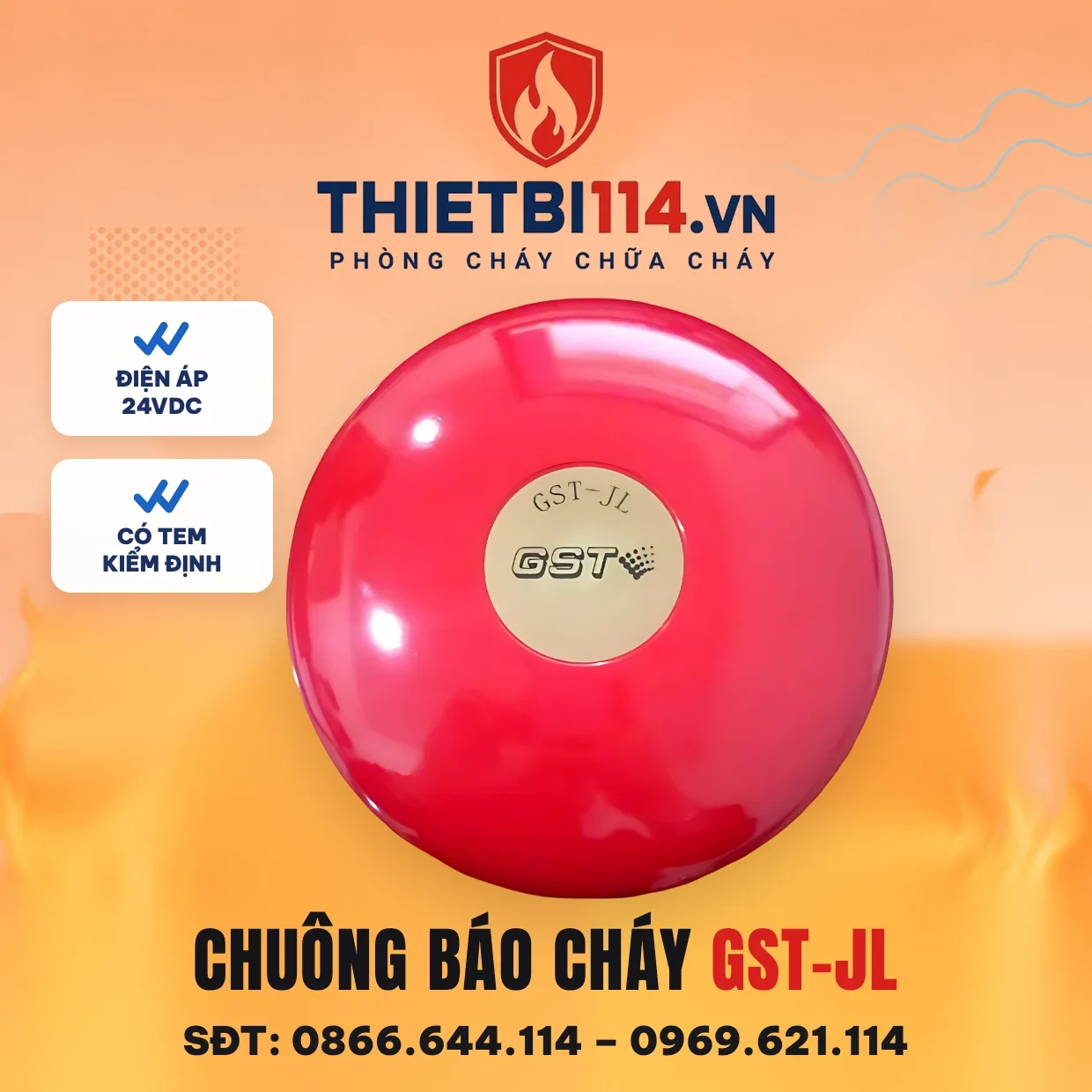

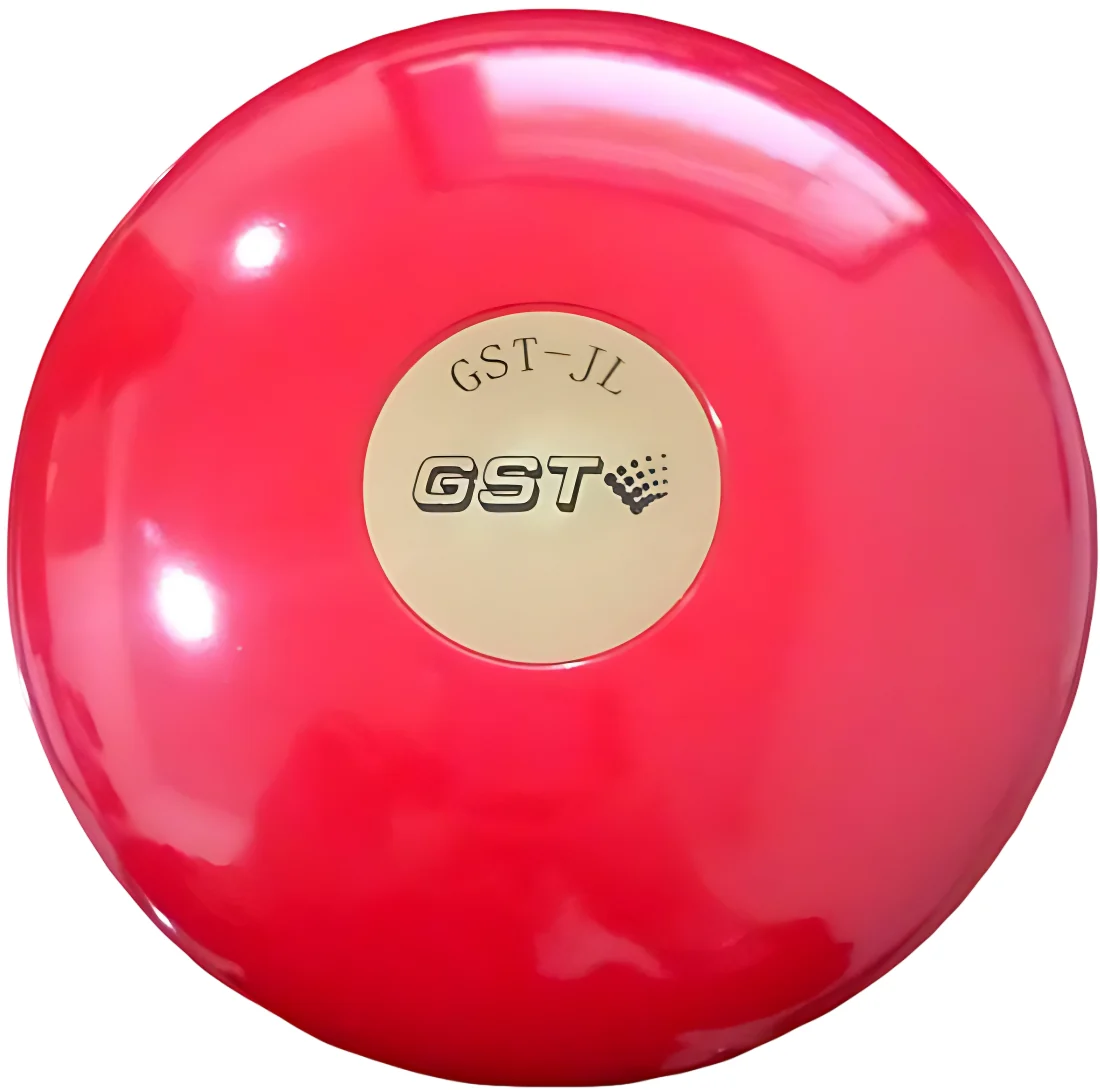

Chuông báo cháy -JL – ảnh sản phẩm từ nhà nhập khẩu

Chuông báo cháy -JL – GST có kiểm định/lưu thông

337.000₫

Chuông báo cháy -JL của GST — phát tín hiệu âm thanh báo động cho hệ báo cháy thường, âm lượng lớn nghe rõ nhiều tầng. Lắp cùng tủ trung tâm và nút ấn thành hệ hoàn chỉnh. Có kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Gọi 0866.644.114 Chat Zalo

Mô tả
Đánh giá (0)

Chuông báo cháy GST-JL là chuông cơ 24 VDC dùng cho tuyến chuông của tủ báo cháy hệ thường GST như GST104A, GST108A, GST116A. Đây là thiết bị cảnh báo đầu ra, không mang địa chỉ: tủ xác nhận cháy thì cấp 24 VDC ra tuyến chuông, chuông kêu; tủ ngắt nguồn, chuông im. Trên phần mềm MISA của Thietbi114 mã này ghi gọn là JL, còn mã đầy đủ trong tài liệu hãng là GST-JL, cùng một sản phẩm.

Chuông hợp với nhà xưởng, kho, hành lang trường học, bệnh viện nơi tiếng chuông cơ dễ nhận ra hơn còi điện tử. Nhà thầu chọn GST-JL khi hồ sơ thiết kế ghi rõ chuông 24 VDC, đấu trực tiếp vào ngõ ra chuông của tủ, không cần module trung gian. Với hệ địa chỉ GST200N/IFP8, chuông đi qua module điều khiển ngõ ra rồi mới ra tuyến.

Giá tại Thietbi114 là 337.000đ một bộ gồm thân chuông và đế, hàng có tem kiểm định/lưu thông. Thông số dưới đây lấy theo datasheet GST-JL Issue 2.01 (8/2007) do nhà phân phối đăng lại; hãng chưa đưa model này lên website mới (gst.com.cn), nên khối lượng, dải nhiệt độ và cấp IP hãng không công bố.

Thông số kỹ thuật

Hạng mục	Giá trị
Model hãng / mã MISA	GST-JL / JL
Loại	Chuông báo cháy cơ 24 VDC, hệ thường (không địa chỉ)
Điện áp làm việc	24 VDC ± 15 %, không phân cực
Dòng làm việc	≤21 mA tại 24 VDC
Âm lượng	>95 dB tại 24 VDC
Đường kính chuông	Ø152 mm
Vỏ chuông	Hợp kim nhôm
Cơ cấu phát âm	Mô-tơ 24 VDC dẫn trục và tay đòn gõ chuông, không dùng rơ-le
Cấu tạo bộ	Thân chuông + đế (bắt tường)
Nguồn điều khiển	Ngõ ra chuông 24 VDC của tủ GST102A–GST116A, hoặc module điều khiển hệ địa chỉ
Tiêu chuẩn	GA 385-2002 (tiêu chuẩn ngành Trung Quốc)
Kiểm tra sau lắp	Cấp 24 VDC vào dây điều khiển, chuông phải kêu
Khối lượng, nhiệt độ, IP	Hãng không công bố
Tài liệu gốc	Datasheet GST-JL Issue 2.01, 8/2007 (nhà phân phối đăng lại)

Tính số chuông trên một ngõ ra 24 VDC

Điểm đáng chú ý nhất của GST-JL là dòng tiêu thụ ≤21 mA. Chuông dùng mô-tơ nhỏ gõ búa thay vì cuộn hút rơ-le, nên dòng thấp hơn nhiều loại chuông cơ cũ. Khi lập bảng tải, đội kỹ thuật lấy 21 mA nhân với số chuông trên cùng tuyến: 10 chuông tương đương 210 mA, 20 chuông là 420 mA. Con số này đem so với giới hạn dòng ngõ ra chuông ghi trong manual của tủ đang dùng; ngõ ra nào không đủ thì tách tuyến hoặc cấp qua rơ-le trung gian và nguồn phụ.

Điện áp cho phép 24 VDC ± 15 %, tức 20,4–27,6 V. Tuyến chuông dài, tiết diện dây nhỏ sẽ sụt áp ở chuông cuối; nếu điện áp tại chuông cuối rơi dưới 20,4 V, mô-tơ quay yếu và âm không đạt 95 dB. Với tuyến trên vài chục mét và nhiều chuông, nên đo điện áp tại chuông xa nhất ngay lúc nghiệm thu.

Chuông cơ không phân cực khác gì còi điện tử có giám sát

GST-JL đấu không phân cực, thợ nối dây không phải lo ngược cực, nhưng đổi lại chuông không tham gia giám sát đứt dây bằng phương pháp đảo cực như còi đèn C-9401N. Nếu thiết kế yêu cầu tủ phải báo lỗi khi tuyến chuông đứt, cần kiểm tra tủ có hỗ trợ giám sát tuyến chuông bằng điện trở cuối tuyến hay không, và đặt điện trở theo manual của tủ chứ không theo chuông.

Về vị trí, chuông Ø152 mm vỏ nhôm treo tường ở hành lang, sảnh thang, đầu xưởng; bắt đế trước, đi cáp vào đế, sau đó cắm giắc nguồn từ thân chuông vào đế rồi gài thân vào. Cách lắp tách thân và đế giúp thay chuông hỏng mà không phải tháo dây.

Vì sao mã bán hàng ghi JL còn tài liệu ghi GST-JL

Trên hóa đơn và phần mềm quản lý kho, mã sản phẩm được rút gọn thành JL để dễ tra. Datasheet hãng, tem trên thân chuông và hồ sơ nghiệm thu đều ghi GST-JL. Khi làm hồ sơ hoàn công, nhà thầu nên ghi mã đầy đủ GST-JL để khớp với tem kiểm định/lưu thông và catalogue nộp thẩm duyệt. Thông số lấy từ datasheet/manual GST (gst.com.cn) theo bản nhà phân phối đăng lại; số liệu về nhiệt độ làm việc, khối lượng, cấp bảo vệ IP hãng không công bố nên Thietbi114 không ghi thêm.

Tương thích và phụ kiện đi kèm

Tủ báo cháy hệ thường GST104A, GST108A, GST116A: đấu thẳng vào ngõ ra chuông 24 VDC của tủ.
Hệ địa chỉ: điều khiển qua module ngõ ra điện áp 24V DI-9305E hoặc module I/O DI-9301E kết hợp nguồn 24 VDC.
Nguồn phụ khi tuyến chuông nhiều chuông: PSU24-5 (24V/5A) hoặc PSU24-10 (24V/10A).
Thiết bị cảnh báo khác cùng hệ thường: còi đèn kết hợp C-9401N; xem thêm nhóm chuông báo cháy và báo cháy có dây.

Câu hỏi thường gặp

Chuông GST-JL có dùng được với tủ hãng khác không?

Được, miễn tủ có ngõ ra chuông 24 VDC nằm trong dải 20,4–27,6 V và đủ dòng cho tổng số chuông (21 mA mỗi chuông). Chuông không mang giao thức riêng của GST.

Một tuyến nên đấu tối đa bao nhiêu chuông GST-JL?

Datasheet chuông không quy định số lượng; giới hạn nằm ở dòng ngõ ra của tủ và sụt áp trên dây. Lấy 21 mA nhân số chuông rồi đối chiếu manual tủ, đồng thời đo điện áp tại chuông cuối tuyến.
