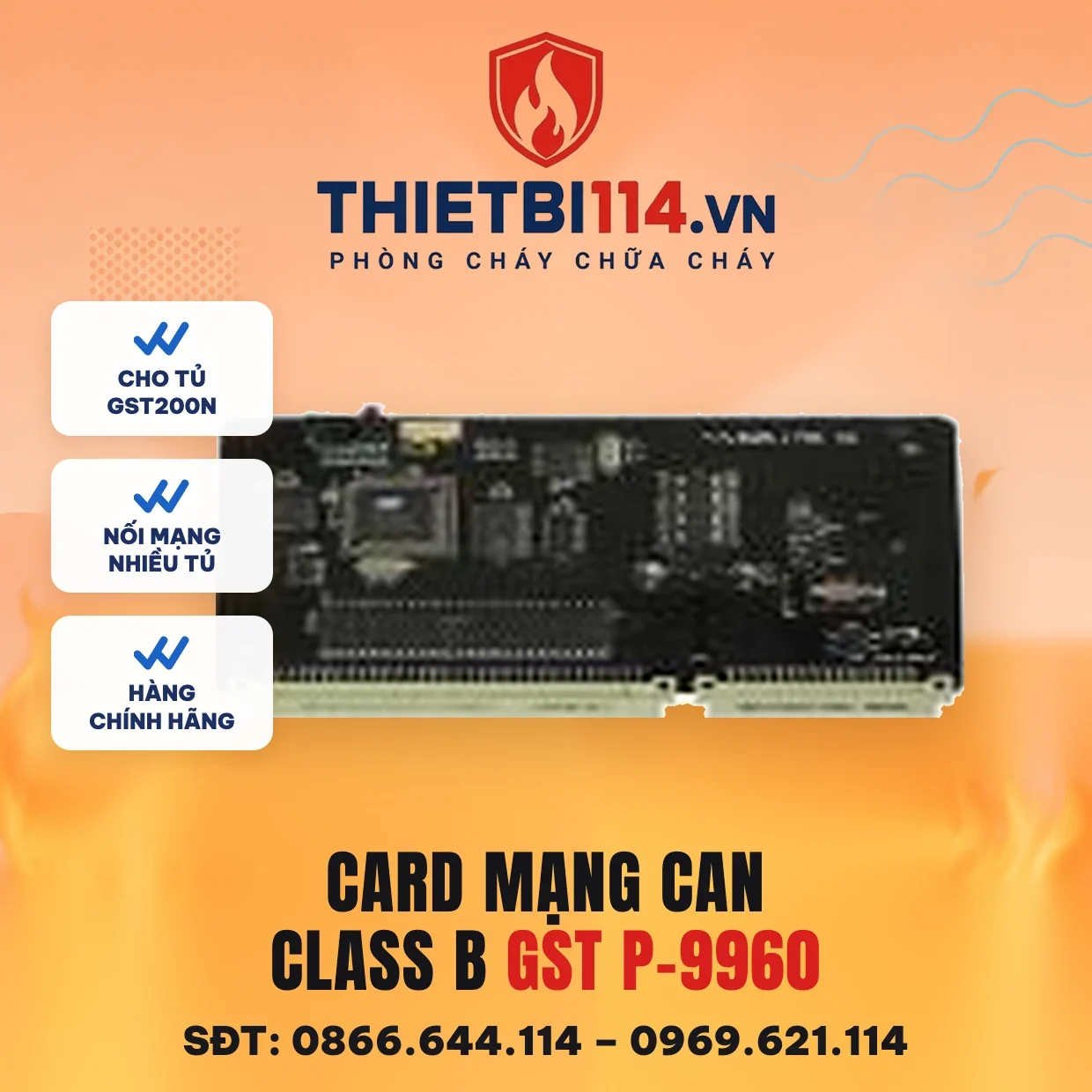

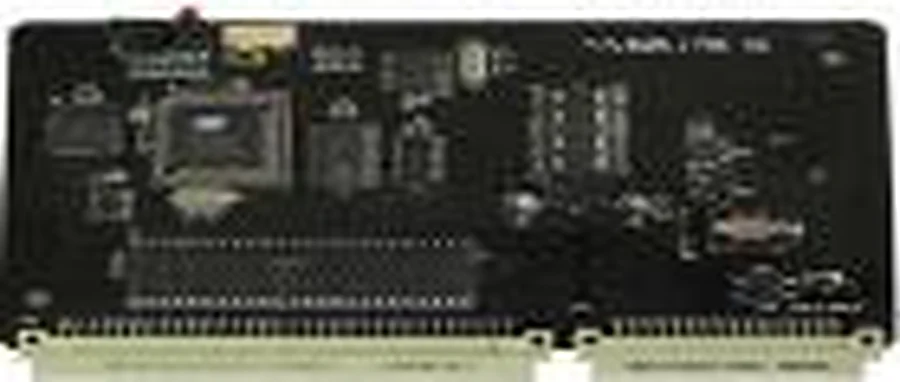

Card nối mạng CAN, P-9960 – GST

Card mạng CAN P-9960 là card nối mạng kiểu bus (Class B) cho tủ trung tâm báo cháy địa chỉ dòng GST200 và bộ hiển thị phụ GST-NRP00. Card có một cổng CAN; các tủ đấu song song lên cùng một đường trục, hoặc đấu hình sao khi qua bộ CAN Hub của GST. Đây là cách nối mạng đơn giản và tiết kiệm cáp nhất trong họ GST200, phù hợp khi các tủ nằm dọc một trục hành lang hay một tuyến hầm cáp. Giá tham khảo: 3.892.500đ.

Điểm phân biệt với P-9960A nằm ở số cổng: P-9960 một cổng, P-9960A hai cổng. Một cổng nghĩa là mạng không có vòng dự phòng; đổi lại, cáp đi một lượt từ đầu đến cuối, không cần kéo đoạn về. Thông số lấy từ manual tủ GST (gst.com.cn) bản 2026.

Trang này dành riêng cho card của dòng GST200. Tủ IFP8 có card bus tương ứng là P-9965.

Thông số kỹ thuật

Hạng mục	Thông số
Model	P-9960 (GST)
Loại	Card mạng CAN Class B, phụ kiện tùy chọn của tủ
Tủ tương thích	GST200N-1, GST200N-2, GST200-2; bộ hiển thị phụ GST-NRP00
Không dùng cho	GST-IFP8 (dùng P-9965)
Giao tiếp	CAN, 1 cổng
Kiểu mạng	Class B — bus; hình sao khi dùng CAN Hub
Số nút trên một nhánh	112 nút theo datasheet card; manual GST200N ghi 110 tủ
Số tủ tối đa toàn mạng	240 tủ khi mở rộng bằng relay CAN
Chiều dài bus	≤ 3000 m mỗi đoạn
Tốc độ truyền	10.000 bps
Cáp	Cáp chống cháy ≥ 1,0 mm², xoắn đôi
Phụ kiện mở rộng	CAN100S (relay CAN), CAN100F (bộ chuyển quang), CAN100H (hub) theo catalogue GST
Product No.	20101849
Kích thước, khối lượng	Hãng không công bố

Dùng cho tủ nào và cắm ở đâu

P-9960 lắp cho tủ GST200N-1, tủ GST200N-2, đời cũ GST200-2 và bộ hiển thị phụ NRP00 khi NRP00 cần treo lên cùng bus. Mỗi tủ một card, bắt vít vào vị trí trong thùng, nối bo chính bằng cáp dữ liệu. Theo manual card của GST, chỉ cắm hoặc rút card khi đã ngắt AC và tháo ắc quy; bật lại tủ phải thấy thông báo đăng ký card mới coi là xong.

Tủ GST-IFP8 không nhận card này; mã tương đương cho IFP8 là P-9965.

Bus, sao và relay: ba cách kéo mạng bằng P-9960

Bus thẳng: cáp đi từ tủ 1 tới tủ cuối, các tủ móc song song vào CAN_H và CAN_L, giữ đúng cực ở mọi tủ. Một đoạn bus chịu tối đa 3000 m và khoảng 110–112 nút. Đây là cấu hình dùng nhiều nhất cho nhà xưởng dài hoặc dãy nhà liền kề.

Hình sao qua CAN100H: khi các tủ tỏa ra nhiều hướng từ một phòng kỹ thuật trung tâm, kéo bus thẳng sẽ phải vòng vèo. Đặt hub CAN100H tại phòng trung tâm, mỗi nhánh về một tủ hoặc một nhóm tủ; tổng chiều dài từng nhánh vẫn tính theo giới hạn 3000 m.

Mở rộng bằng relay CAN100S: vượt 3000 m hoặc quá 110 tủ, chèn relay CAN để tách thành đoạn mới; tổng mạng có thể tới 240 tủ. Nếu phải băng qua khu vực nhiễu mạnh hoặc giữa hai tòa cách xa, dùng bộ chuyển quang CAN100F thay cho cáp đồng.

Bao giờ nên nâng lên P-9960A

Bus Class B có một nhược điểm cố hữu: đứt cáp ở giữa, các tủ phía sau điểm đứt mất liên lạc với tủ chủ cho tới khi sửa xong. Với công trình mà thiết kế yêu cầu mạng có dự phòng, hoặc tuyến cáp đi qua nơi dễ bị thi công đụng phải, chuyển sang P-9960A đấu vòng Class A. Chi phí card như nhau, khác biệt là thêm đoạn cáp về.

Card là phụ kiện của tủ, không thuộc diện có tem riêng; hồ sơ tem kiểm định/lưu thông theo tủ trung tâm GST200N.

Câu hỏi thường gặp

P-9960 và P-9960A khác nhau chỗ nào?

P-9960 có một cổng CAN, nối bus Class B hoặc sao qua hub. P-9960A có hai cổng, nối vòng Class A có dự phòng khi đứt cáp. Cả hai đều cho dòng GST200 và NRP00.

Một bus P-9960 nối được bao nhiêu tủ, dài bao nhiêu?

Một đoạn bus tối đa 3000 m và khoảng 110–112 nút (datasheet card ghi 112, manual GST200N ghi 110). Chèn relay CAN100S để mở rộng tới 240 tủ.

Có nối P-9960 vào tủ IFP8 được không?

Không. IFP8 dùng card P-9965 cho mạng bus CAN. Chân cắm và Product No. khác nhau.

Mạng bus có cần điện trở đầu cuối không?

Manual card GST không nêu yêu cầu này với người lắp; hãy đấu đúng cực CAN_H/CAN_L, dùng cáp xoắn đôi ≥1,0 mm² và kiểm tra thông báo mạng trên từng tủ sau khi bật.

Tủ ở tòa nhà khác, cách 2 km, nối chung mạng thế nào?

Vượt 3000 m một đoạn mới phải chèn relay; 2 km vẫn trong giới hạn nếu đi cáp đồng chống nhiễu. Băng qua khu vực nhiễu mạnh hoặc muốn cách ly điện giữa hai tòa thì dùng bộ chuyển quang CAN100F.
