Card mở rộng loop, dùng cho tủ IFP8, LCIFP8 – GST

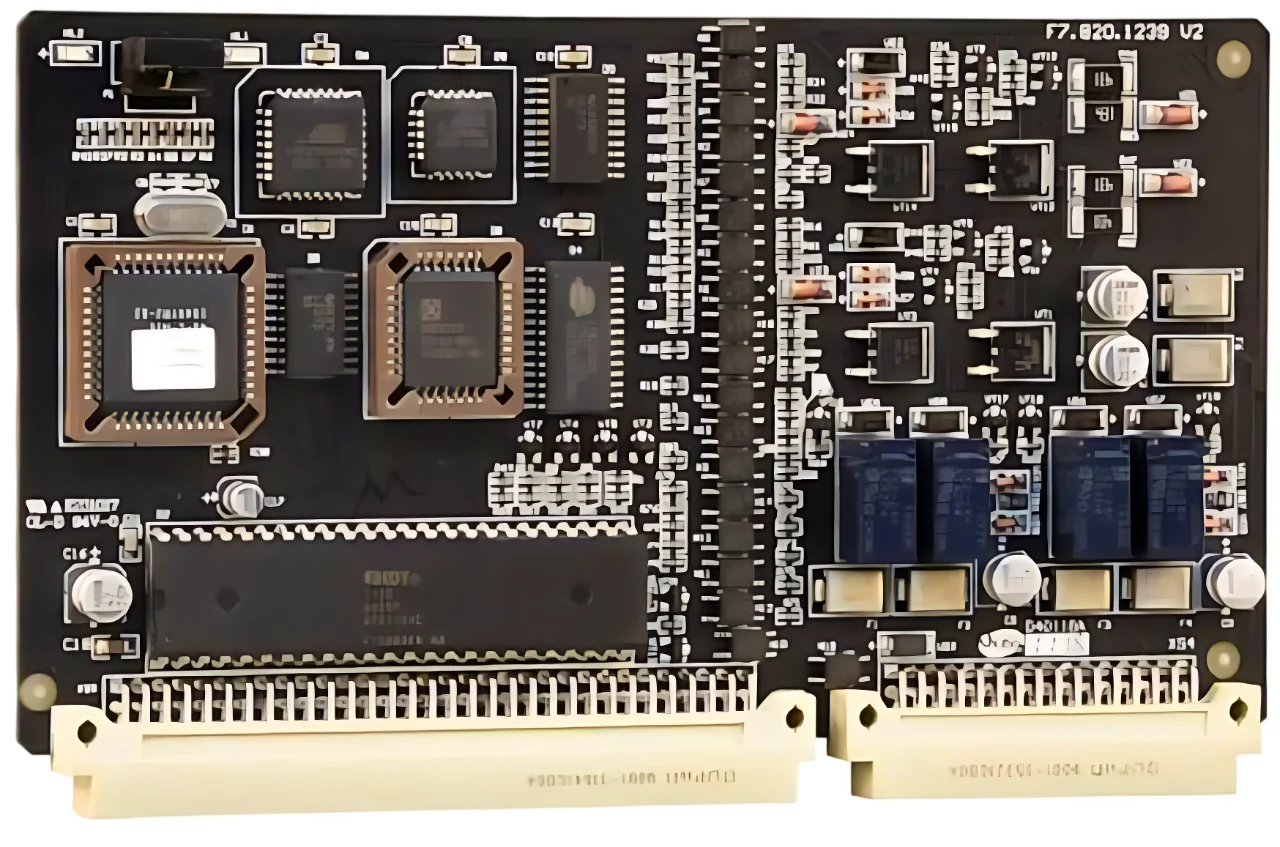

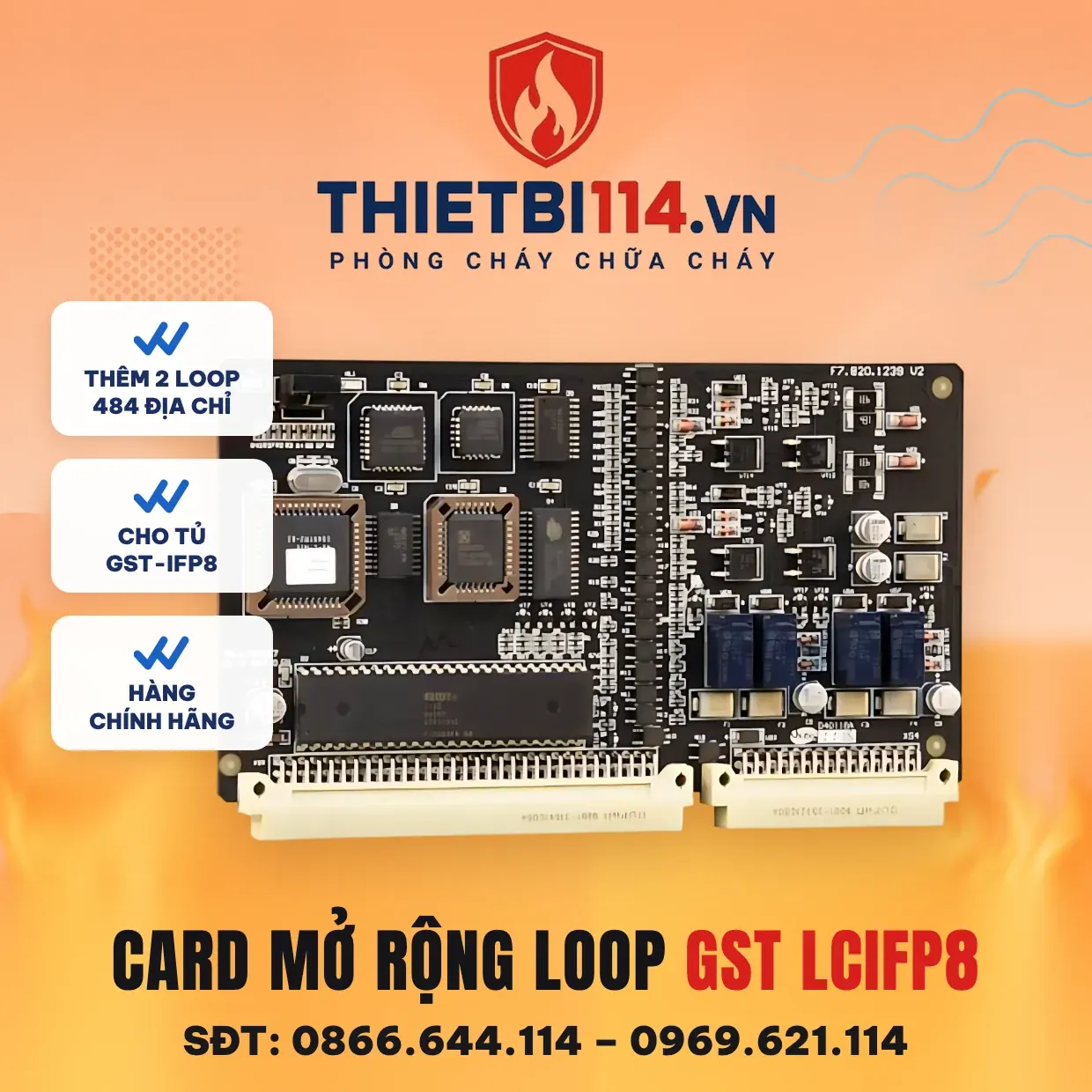

Card mở rộng loop LCIFP8 là bo mạch cắm thêm vào tủ trung tâm GST-IFP8, mỗi card cho 2 loop Class A với 242 địa chỉ mỗi loop, tức thêm 484 điểm thiết bị. Tủ GST-IFP8 xuất xưởng đã có sẵn 1 card LCIFP8 (2 loop); muốn lên 4, 6 hoặc 8 loop thì mua thêm lần lượt 1, 2 hoặc 3 card. Đây là phụ kiện của tủ, không phải thiết bị báo cháy độc lập nên không thuộc diện có tem kiểm định/lưu thông; tủ GST-IFP8 mới là sản phẩm có tem.

LCIFP8 dành cho hai tình huống: công trình đang lắp mới chọn tủ IFP8 nhưng số thiết bị vượt 484 điểm, hoặc công trình đã vận hành IFP8 vài năm nay mở rộng thêm khối nhà, thêm tầng hầm mà không muốn thay tủ. Khi card mạng đã chiếm 1 khe, tủ đạt tối đa 8 loop tương đương 1.936 địa chỉ.

Giá bán tại Thietbi114: 9.660.000đ mỗi card. Khi mua tủ theo cấu hình 4/6/8 loop, card đã được tính trong giá bộ tủ; trang này dành cho mua lẻ card bổ sung.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng / Product No.	LCIFP8 / 20101304
Loại thiết bị	Card mở rộng loop (Loop Card) cho tủ GST-IFP8
Số loop trên card	2 loop Class A
Địa chỉ mỗi loop	242 địa chỉ → 484 địa chỉ mỗi card
Điện áp làm việc	24 VDC
Dòng làm việc	600 mA
Điện áp / dòng loop	21–27 V dạng xung; 0–300 mA mỗi loop
Chiều dài loop	≤1.000 m khuyến nghị; cáp chống cháy ≥1,0 mm²
Tủ tương thích	GST-IFP8
Số card theo cấu hình	2 loop: tủ gốc (1 card sẵn); 4 loop: +1; 6 loop: +2; 8 loop: +3
Giới hạn khe	Tối đa 8 loop khi tủ có card mạng (card mạng chiếm 1 khe)
Đấu dây	LOOP OUT (O+/O-) đi, LOOP IN (I+/I-) về, có phân cực
Kích thước / khối lượng	Hãng không công bố

Cấu hình và mở rộng

Card mở rộng loop chỉ có ý nghĩa khi đi cùng tủ và các card khác của GST-IFP8:

• Tủ gốc: GST-IFP8 2 loop đã gồm 1 LCIFP8. Bộ tủ dựng sẵn: 4 loop (+1 card), 6 loop (+2 card), 8 loop (+3 card).
• Card mạng chiếm 1 khe: P-9945A RS485 Class A (32 tủ), P-9965 CAN Class B (240 tủ), P-9965A CAN Class A (100 tủ); không cắm card mạng vào khe Loop3/Loop4. Manual bản đại lý nêu tủ đứng độc lập không card mạng có thể tới 10 loop, nhưng Thietbi114 chỉ cam kết mức 8 loop hãng công bố.
• Card khác dùng chung bo mẹ: P-9935 nối máy tính chạy GSTGMC3.0, P-9935ModBus ra BMS, P-9904 máy in USB ngoài.
• Loop dài hoặc tải lớn: chèn module P-9903 để kéo dài loop và tăng dòng.

Danh mục tủ báo cháy của Thietbi114 có đủ các cấu hình IFP8.

Khi nào cần mua thêm LCIFP8 và tính số card thế nào

Cách tính của Đội ngũ kỹ thuật PCCC Thietbi114: đếm tổng thiết bị địa chỉ (đầu báo, nút ấn, module, còi đèn địa chỉ), cộng thêm 10–15% dự phòng, rồi chia cho 242 và làm tròn lên để ra số loop. Số loop lẻ vẫn phải mua theo card 2 loop: 3 loop cần 2 card, 5 loop cần 3 card. Ngoài số địa chỉ còn hai giới hạn khác thường quyết định sớm hơn: dòng loop 300 mA (nhiều còi đèn địa chỉ I-9403 sẽ ngốn dòng) và chiều dài 1.000 m mỗi vòng.

Ví dụ: tòa văn phòng 12 tầng, mỗi tầng 45 đầu báo, 4 nút ấn, 6 còi đèn, 3 module = 58 điểm; tổng 696 điểm, dự phòng 15% thành 800 → 4 loop, tức tủ gốc + 1 LCIFP8. Nếu muốn tách riêng loop cho tầng hầm và khối kỹ thuật để dễ cách ly khi sửa chữa, chọn 6 loop ngay từ đầu sẽ đỡ phải mở tủ sau này.

Khi lắp thêm: tắt tủ, cắm card vào khe chuẩn, đặt địa chỉ card tăng dần từ dưới lên (mỗi card cao hơn card dưới ít nhất 1), bật lại và chạy Device Learn; màn hình CARD SUM/LOOP SUM phải hiện đúng số card và số loop mới.

Câu hỏi thường gặp

Tủ GST-IFP8 mua mới có sẵn bao nhiêu card LCIFP8?

Có sẵn 1 card, tương đương 2 loop và 484 địa chỉ. Muốn 4, 6 hoặc 8 loop thì mua thêm 1, 2 hoặc 3 card LCIFP8.

Một card LCIFP8 quản lý được bao nhiêu thiết bị?

2 loop × 242 địa chỉ = 484 thiết bị địa chỉ, mỗi loop cấp tối đa 300 mA và dài tối đa 1.000 m theo khuyến nghị hãng.

Tối đa lắp được mấy card LCIFP8 trong tủ?

4 card (8 loop, 1.936 địa chỉ) khi tủ có card mạng, vì card mạng chiếm 1 khe. Tài liệu đại lý nêu tủ độc lập có thể tới 10 loop, Thietbi114 chỉ cam kết mức 8 loop hãng công bố.

LCIFP8 có dùng cho tủ GST200N không?

Không. GST200N dùng card loop LC200 riêng; LCIFP8 chỉ dùng cho GST-IFP8.

Lắp thêm card có phải lập trình lại tủ không?

Không phải lập trình lại toàn bộ. Sau khi cắm card và đặt địa chỉ card, chạy Device Learn để tủ nhận card và các thiết bị trên loop mới; định nghĩa thiết bị cũ giữ nguyên.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
