Module tăng chiều dài loop và dòng điện P-9903 – GST

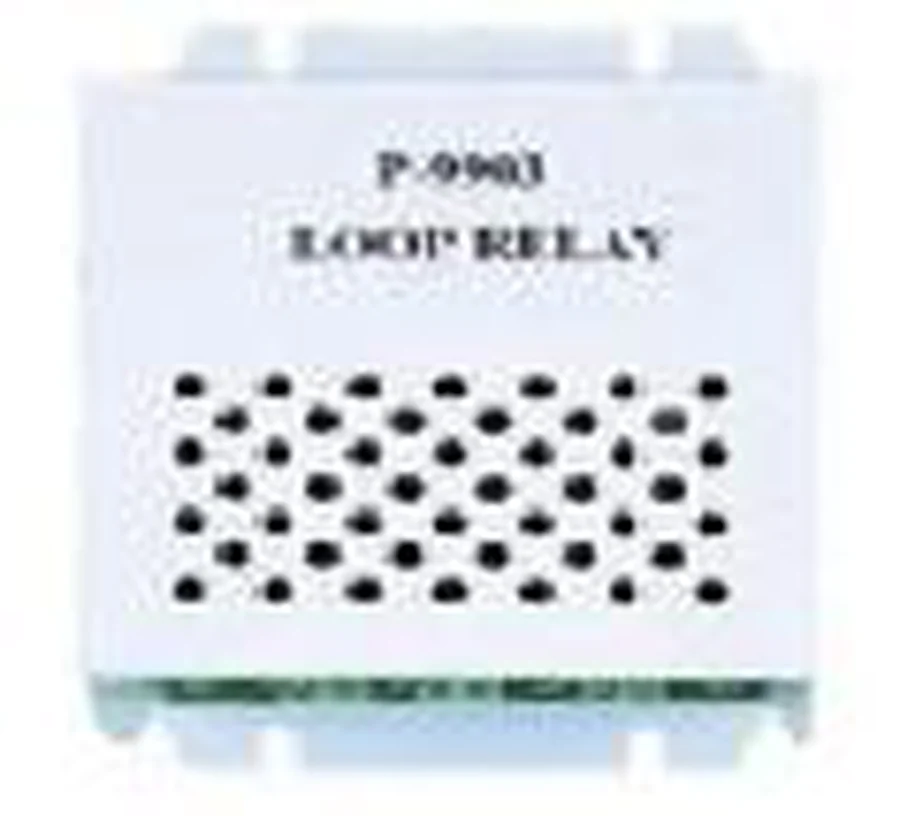

Module kéo dài loop P-9903 là module relay loop của GST, lắp giữa tủ trung tâm và đoạn loop phía xa để làm hai việc: kéo dài loop thêm 1000 m và cách ly quang tín hiệu loop giữa đầu vào với đầu ra, chặn nhiễu điện từ mạnh lan vào tủ. Module cấp nguồn 24 VDC riêng, đầu vào cách tủ tối đa 1000 m, đầu ra kéo tiếp tối đa 1000 m, nối được 1–242 thiết bị loop và tương thích mọi thiết bị loop địa chỉ của GST. Giá tham khảo: 3.648.000đ.

Tên hàng trong bảng mã ghi module “tăng chiều dài loop và dòng điện”. Manual GST chỉ nói kéo dài loop và cách ly nhiễu, không nói tăng dòng loop; đầu ra sau module vẫn là loop GST bình thường với giới hạn thiết bị như trên. Mô tả ngắn của bảng mã gọi đây là “module giao tiếp kết nối thiết bị ngoại vi” cũng không đúng chức năng — đây là relay loop, không phải module giao tiếp.

Thông số lấy từ manual tủ GST (gst.com.cn) bản 2026 và manual P-9903 của GST; vài số dòng tiêu thụ và kích thước chỉ có trong bản datasheet do nhà phân phối đăng lại, được ghi chú riêng trong bảng.

Thông số kỹ thuật

Hạng mục	Thông số
Model	P-9903 (GST)
Loại	Module relay loop: kéo dài loop và cách ly nhiễu
Tủ tương thích	Mọi tủ địa chỉ GST: GST100, GST200N, GST-IFP8
Nguồn cấp	24 VDC (18–27 VDC), không phân cực; dưới 18 V module không hoạt động
Dòng tiêu thụ	Không tải ≤ 50 mA, đầy tải ≤ 200 mA (bản datasheet nhà phân phối đăng lại)
Khoảng cách đầu vào	≤ 1000 m từ tủ tới module
Khoảng cách đầu ra	≤ 1000 m từ module tới thiết bị xa nhất
Số module nối tiếp	Tối đa 2
Tải đầu ra	1–242 thiết bị loop GST
Cách ly	≥ 1500 V giữa loop vào và loop ra
Kiểu đấu đầu ra	Chỉ Class B
Cáp khuyến nghị	1,5 mm²
Kích thước	85 × 128 × 56 mm (bản datasheet nhà phân phối đăng lại)
Lắp đặt	Trong nhà, bắt vít M4
Khối lượng	Hãng không công bố

Dùng cho tủ nào và lắp ở đâu

P-9903 không cắm trong khe tủ mà lắp trên tuyến loop, dùng được với GST100, GST200N-1, GST200N-2 và mọi cấu hình GST-IFP8. Vị trí lắp tùy mục đích: để kéo dài, đặt module tại điểm cách tủ không quá 1000 m theo chiều dài cáp; để chống nhiễu, đặt module ngoài vùng nhiễu, có thể ngay trong tủ, để đoạn loop đi qua khu vực máy biến áp, biến tần được cách ly khỏi bo mẹ.

Nguồn 24 VDC lấy từ bộ nguồn phụ như PSU24-5 hoặc từ nguồn phụ của tủ nếu còn dư công suất; đấu chung mass với loop ra theo manual. Cáp loop dùng 1,5 mm² để giữ điện áp cuối tuyến.

Kéo dài 1000 m, không tăng dòng

Loop của tủ GST có giới hạn chiều dài do sụt áp và suy hao tín hiệu trên cáp. P-9903 nhận tín hiệu ở đầu vào, tái tạo ở đầu ra và tự cấp nguồn cho đoạn sau bằng nguồn 24 VDC riêng, nên đoạn sau được tính lại từ đầu với 1000 m mới. Hai module nối tiếp là mức tối đa hãng cho phép. Điều module không làm: nâng tổng số thiết bị của loop hay “cấp thêm dòng” cho loop gốc — đoạn sau vẫn tuân giới hạn 242 địa chỉ và số địa chỉ đó nằm trong quỹ địa chỉ của loop tủ.

Cách ly nhiễu 1500 V và cái giá phải trả

Mức cách ly từ 1500 V giữa loop vào và loop ra là lý do chính nhiều nhà máy chọn P-9903 dù loop chưa dài. Đầu báo đặt gần tủ điện động lực hay dây loop đi song song cáp biến tần dễ sinh lỗi giả, tủ báo lỗi loop liên tục; đưa đoạn đó ra sau module thì nhiễu dừng ở module. Đổi lại, đầu ra chỉ đấu Class B, nên đoạn loop sau module không còn tính năng vòng Class A: đứt cáp là mất thiết bị phía sau điểm đứt. Với đoạn cần cả cách ly nhiễu lẫn bảo vệ vòng, giải pháp là giữ đoạn đó ngắn và đặt module cách ly DC-9503E — loại cách ly ngắn mạch trên loop, khác với cách ly nhiễu của P-9903 — ở hai đầu.

Module là phụ kiện trên loop, không thuộc diện có tem riêng; hồ sơ tem kiểm định/lưu thông theo tủ trung tâm và thiết bị loop.

Câu hỏi thường gặp

P-9903 có tăng dòng loop như tên hàng ghi không?

Manual GST không nêu chức năng tăng dòng. Module chỉ kéo dài loop thêm 1000 m và cách ly nhiễu; giới hạn thiết bị của loop vẫn 242 địa chỉ.

Loop đi qua module còn đấu vòng Class A được không?

Không. Đầu ra module chỉ hỗ trợ Class B; đoạn sau module mất tính năng vòng.

Nối tiếp bao nhiêu module để kéo loop xa hơn?

Tối đa 2 module theo tài liệu GST; mỗi đoạn tối đa 1000 m.

Module cần nguồn riêng không?

Có. Cấp 24 VDC (18–27 VDC) không phân cực, chung mass với loop ra; dưới 18 V module ngừng hoạt động. Dùng bộ nguồn phụ PSU24 hoặc nguồn phụ còn dư của tủ.

P-9903 khác module cách ly DC-9503E ở chỗ nào?

DC-9503E cách ly đoạn loop bị ngắn mạch để phần còn lại vẫn chạy; P-9903 cách ly điện (nhiễu) giữa hai đoạn loop và kéo dài loop. Hai module giải quyết hai vấn đề khác nhau và có thể dùng cùng lúc.
