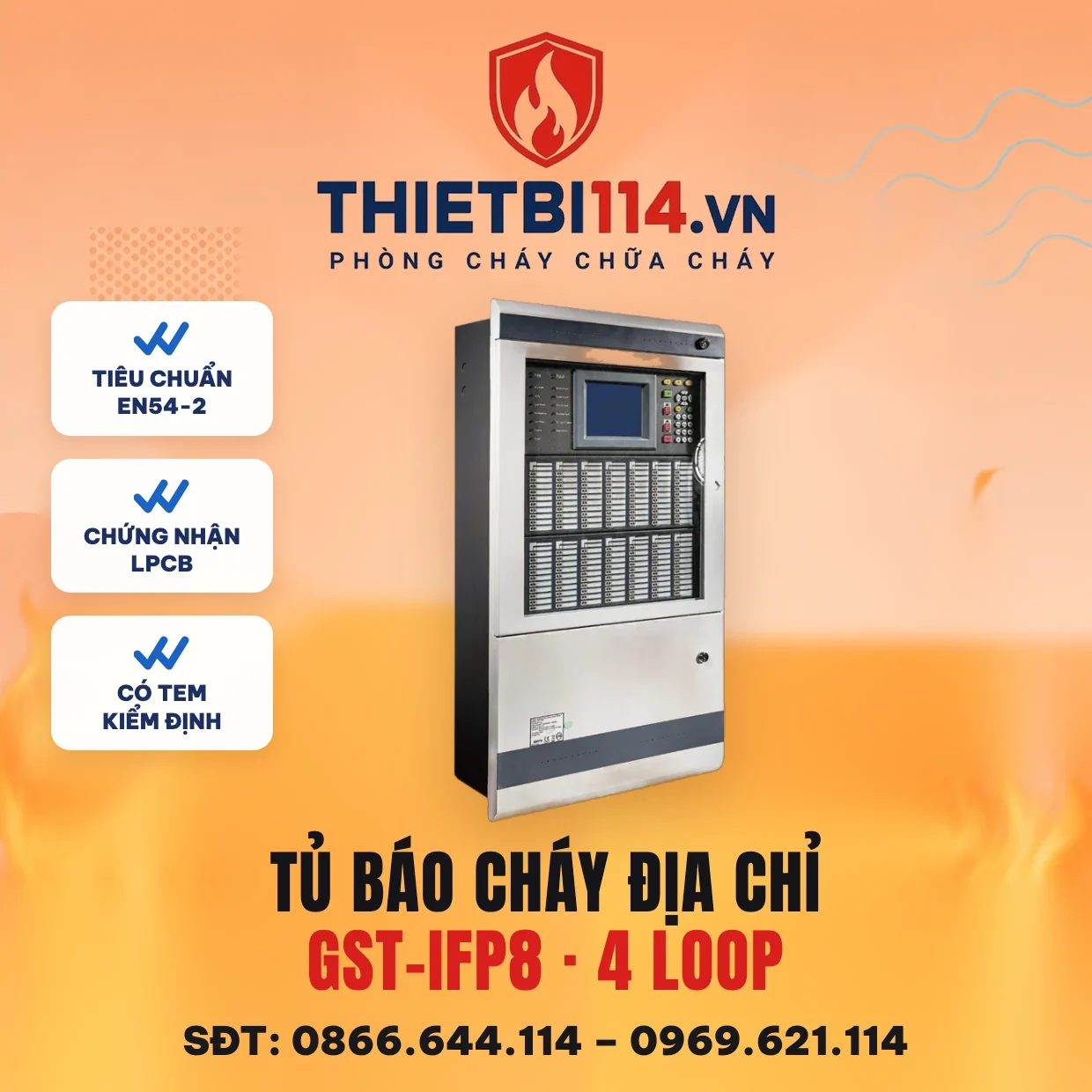

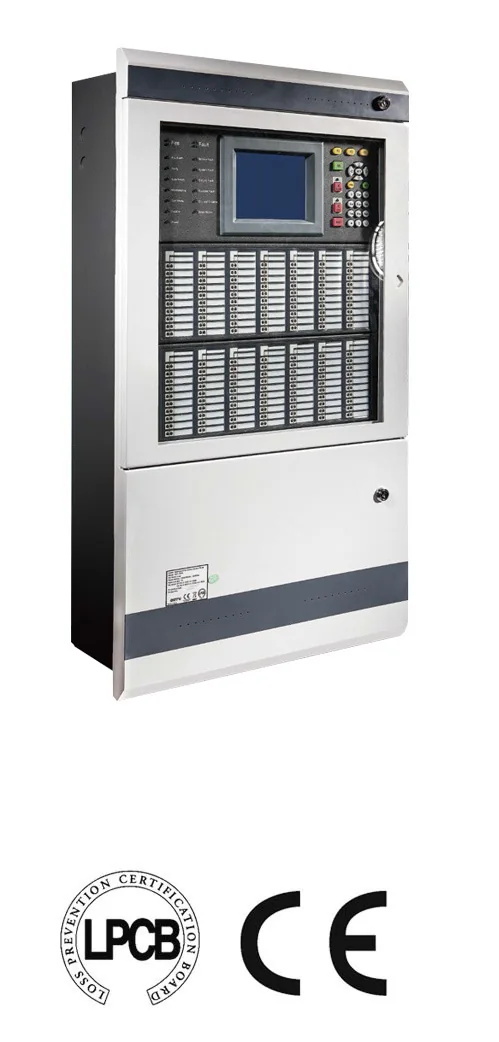

Tủ trung tâm báo cháy 4 loop mở rộng, 242 địa chỉ/loop -IFP8+1LCIFP – GST có kiểm định/lưu thông

Trung tâm báo cháy 4 loop GST-IFP8 là bộ tủ gồm tủ gốc GST-IFP8 (đã có 1 card LCIFP8 lắp sẵn) cộng thêm 1 card LCIFP8, cho 4 loop Class A × 242 địa chỉ, tối đa 968 điểm thiết bị. Trên phiếu MISA của Thietbi114 bộ này ghi “Tủ trung tâm báo cháy 4 loop mở rộng, 242 địa chỉ/loop -IFP8+1LCIFP” — tên thiếu số 8 ở cuối, đúng phải là IFP8 + 1 card LCIFP8. Tủ đạt EN 54-2, EN 54-4, chứng nhận LPCB, hàng bán ra có tem kiểm định/lưu thông theo quy định hiện hành.

968 điểm là mức vừa cho bệnh viện 150–250 giường, trường đại học một khu, tòa văn phòng 15–20 tầng có hầm, nhà máy hai xưởng kèm khối văn phòng. Bốn loop cho phép tách theo khối chức năng — mỗi loop một khối — để một sự cố cáp chỉ ảnh hưởng tới khối đó, và còn 2 khe trống để lên 6 hoặc 8 loop khi xây thêm.

Giá bán tại Thietbi114: 45.940.000đ cho bộ tủ 4 loop, đã gồm 2 card LCIFP8 (1 sẵn + 1 thêm). Ắc quy, card mạng, card máy tính báo giá riêng.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng / Product No. tủ gốc	GST-IFP8 / 10104799
Bộ tủ gồm	Tủ gốc GST-IFP8 (bo mẹ + 1 LCIFP8 sẵn) + 1 card LCIFP8 (20101304)
Số loop ở cấu hình này	4 loop Class A: loop 1–2 trên card sẵn, loop 3–4 trên card thêm
Điểm thiết bị tối đa	4 × 242 = 968 địa chỉ
Khe còn trống	2 khe card loop (lên 6 hoặc 8 loop) + vị trí card mạng
Vùng	999 vùng; 140 vùng đầu có LED cháy/lỗi và nhãn trên mặt tủ
Hiển thị	LCD 15 dòng × 40 ký tự, 17 LED
In sự kiện	Máy in nhiệt ASCII tích hợp; thêm P-9904 nếu cần máy in USB ngoài
Điện lưới	220/230 VAC 50/60 Hz, 1 A, cầu chì 2 A
Ắc quy dự phòng	2 × 12 V tới 38 Ah (Yuasa NP38-12I khuyến nghị), nội trở ≤0,7 Ω; sạc 27,6 V/2,1 A
Dòng hệ thống	1,4 A tĩnh đầy tải; 4,2 A cực đại
Mỗi loop	21–27 V xung, ≤300 mA, cáp ≥1,0 mm² chống cháy, ≤1.000 m
Ngõ ra	Chuông 24 V/1 A; 3 ngõ giám sát 24 VDC với EOL 4k7; ngõ lỗi NO/NC 24 VDC/1 A
Nhật ký	999 sự kiện cháy và 999 sự kiện chung, giữ khi mất điện (user manual bản đại lý)
Chuẩn	EN 54-2:1997+A1:2006, EN 54-4, LPCB
Môi trường	IP30 trong nhà, 0 ~ +40 °C, RH ≤95%
Vỏ tủ	484 × 850 × 191 mm, 25,4 kg chưa ắc quy, lắp âm hoặc nổi

Cấu hình và mở rộng

Từ 4 loop, tủ còn hai bước mở rộng loop và đầy đủ các card giao tiếp:

• Lên 6 hoặc 8 loop: thêm 1 hoặc 2 card LCIFP8 nữa; bộ dựng sẵn GST-IFP8 6 loop và GST-IFP8 8 loop. Bản nhỏ hơn: GST-IFP8 2 loop.
• Card mạng: P-9945A RS485 Class A (32 tủ, ≤1.200 m), P-9965A CAN Class A (100 tủ), P-9965 CAN Class B (240 tủ, ≤3.000 m). Card chiếm 1 khe và không cắm khe Loop3/Loop4, nên tủ có mạng dừng ở 8 loop.
• Giám sát và tích hợp: P-9935 nối máy tính chạy GSTGMC3.0; P-9935ModBus đưa trạng thái ra BMS; P-9945RP cho bảng lặp; GST-NRP00 ở phòng bảo vệ khi đã nối mạng.
• Đầu cuối trên loop: DI-9102E, DI-9103E, DI-9105E beam, DI-9204E, DI-9301E, I-9403, cách ly DC-9503E; loop dài dùng P-9903.

Danh mục tủ báo cháy và thiết bị báo cháy địa chỉ tại Thietbi114.

Chia 4 loop cho bệnh viện, trường học: mỗi khối một loop

Với bệnh viện 200 giường, Đội ngũ kỹ thuật PCCC Thietbi114 thường bố trí: loop 1 khối khám và hành chính, loop 2 khối điều trị nội trú, loop 3 khối kỹ thuật (phòng máy, kho, nhà ăn, giặt là), loop 4 khối cận lâm sàng và tầng hầm. Mỗi khối 150–220 điểm, dưới ngưỡng 242 và chừa chỗ thêm giường. Cách chia này giúp cách ly cả loop khi sửa chữa một khối mà ba khối kia vẫn được giám sát, và tuyến cáp mỗi loop ngắn hơn 1.000 m dù bệnh viện trải rộng.

Trường học hoặc khu ký túc nhiều dãy nhà thì chia theo dãy; dãy nào có bếp, phòng thí nghiệm, kho hóa chất nên dùng đầu báo nhiệt và đặt trên loop riêng để giảm báo động sai lan sang dãy khác. Vùng hiển thị (999 vùng) đặt theo tầng của từng dãy để bảo vệ đọc được ngay vị trí trên mặt tủ nhờ 140 vùng có LED.

Khi lắp thêm card thứ hai: đặt địa chỉ card cao hơn card sẵn ít nhất 1, cắm vào khe chuẩn, không dùng khe Loop3/Loop4 cho card mạng sau này, rồi chạy Device Learn; màn hình CARD SUM phải hiện 2 card, LOOP SUM hiện 4 loop.

Sản phẩm liên quan: Ắc quy 12V-18Ah WP18-12SHR dùng cho tủ báo cháy · Ắc quy 12V-20Ah WP20-12N dùng cho tủ báo cháy.

Câu hỏi thường gặp

Bộ tủ 4 loop GST-IFP8 có mấy card LCIFP8?

2 card: 1 card lắp sẵn trong tủ gốc và 1 card thêm. Tổng 4 loop × 242 = 968 địa chỉ.

Tên MISA ghi IFP8+1LCIFP có đúng không?

Đúng về số lượng, chỉ thiếu số 8 ở tên card. Mã hãng đầy đủ là GST-IFP8 + 1 card LCIFP8.

Tủ 4 loop này còn nâng thêm được không?

Được, lên 6 loop (thêm 1 card) hoặc 8 loop (thêm 2 card, tổng 1.936 địa chỉ) khi tủ có card mạng; không cần thay tủ.

Tủ có tem kiểm định/lưu thông không?

Có. GST-IFP8 đạt EN 54-2, EN 54-4, LPCB; hàng Thietbi114 giao kèm tem kiểm định/lưu thông theo quy định hiện hành.

Ắc quy cho tủ 4 loop dùng loại nào?

2 bình 12 V mắc nối tiếp, tối đa 38 Ah mỗi bình, nội trở dưới 0,7 Ω; dung lượng chọn theo cách tính Chương 7 manual tùy số thiết bị và thời gian dự phòng.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn cấu hình loop và báo giá theo dự án.
