Tủ trung tâm báo cháy 6 loop mở rộng, 242 địa chỉ/loop -IFP8+2LCIFP8 – GST có kiểm định/lưu thông

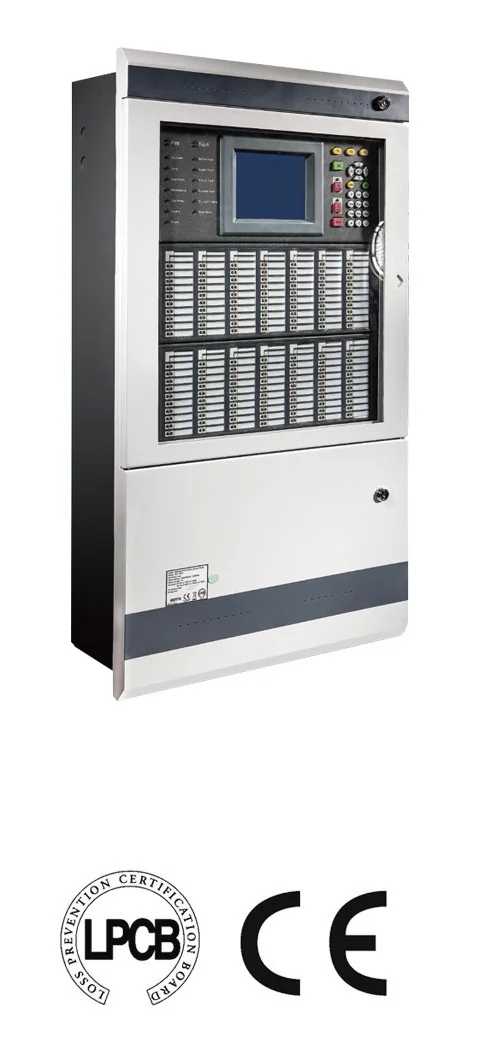

Trung tâm báo cháy 6 loop GST-IFP8 là bộ tủ gồm tủ gốc GST-IFP8 (bo mẹ, bộ nguồn, máy in nhiệt và 1 card LCIFP8 lắp sẵn) cộng 2 card LCIFP8 mua thêm: 6 loop Class A × 242 địa chỉ, tối đa 1.452 điểm thiết bị. Phiếu MISA của Thietbi114 ghi “-IFP8+2LCIFP8”, mã hãng là GST-IFP8. Tủ đạt EN 54-2, EN 54-4, chứng nhận LPCB, hàng bán ra có tem kiểm định/lưu thông theo quy định hiện hành.

Cấu hình này nhắm tới nhà máy nhiều xưởng trong một hàng rào, tòa văn phòng 25–30 tầng, trung tâm thương mại kết hợp văn phòng, kho logistics lớn — nơi số điểm nằm trong khoảng 1.000–1.400 và mặt bằng trải rộng khiến chiều dài cáp mỗi loop, chứ không phải số địa chỉ, là thứ quyết định số loop.

Giá bán tại Thietbi114: 54.892.500đ cho bộ tủ 6 loop (3 card LCIFP8 tính cả card sẵn). Ắc quy 2 × 38 Ah, card mạng và card máy tính báo giá theo dự án.

Thông số kỹ thuật

Thông số lấy từ datasheet/manual GST (gst.com.cn) bản 2026.

Hạng mục	Giá trị
Mã hãng	GST-IFP8 (Product No. 10104799) + 2 × LCIFP8 (20101304)
Thành phần bộ tủ	Tủ gốc với 1 LCIFP8 sẵn + 2 LCIFP8 thêm = 3 card loop
Loop khả dụng	6 loop Class A
Địa chỉ khả dụng	6 × 242 = 1.452 thiết bị
Dự phòng mở rộng	Còn 1 khe card loop → 8 loop / 1.936 địa chỉ; card mạng có khe riêng ngoài Loop3/Loop4
Dòng cấp mỗi loop	0–300 mA, điện áp 21–27 V dạng xung
Cáp loop	Chống cháy ≥1,0 mm², chiều dài mỗi vòng ≤1.000 m (chèn P-9903 nếu vượt)
Nguồn AC	220/230 VAC, 50/60 Hz, dòng vào 1 A, cầu chì 2 A
Bộ sạc / ắc quy	27,6 V/2,1 A; ắc quy 24 V tối đa 2 × 38 Ah, nội trở ≤0,7 Ω, khuyến nghị Yuasa NP38-12I
Dòng tiêu thụ tủ	1,4 A tĩnh (đầy tải), 4,2 A tối đa
Vùng và hiển thị	999 vùng (140 vùng có LED + nhãn); LCD 15 × 40 ký tự; 17 LED
Máy in	Nhiệt ASCII gắn trong tủ; tùy chọn P-9904 ra máy in USB
Đầu ra điều khiển	Chuông 1 A/24 V; 3 đầu ra giám sát 24 VDC EOL 4k7; tiếp điểm lỗi NO/NC 24 VDC/1 A
Lưu sự kiện	999 cháy + 999 chung, không mất khi mất điện (user manual bản đại lý)
Chứng nhận	EN 54-2:1997+A1:2006; EN 54-4; LPCB
Cấp bảo vệ, nhiệt độ	IP30; 0 ~ +40 °C; RH ≤95%
Kích thước, khối lượng	484 (W) × 850 (H) × 191 (D) mm; 25,4 kg

Cấu hình và mở rộng

Ở 6 loop, tủ đã dùng 3 trong 4 khe card loop; phần còn lại dành cho bước cuối và các card giao tiếp:

• Bước cuối lên 8 loop: thêm 1 card LCIFP8 → bộ tủ 8 loop. Các bản nhỏ hơn: 4 loop, 2 loop.
• Nối nhiều tủ: P-9945A vòng RS485 tối đa 32 tủ; P-9965 bus CAN tới 240 tủ; P-9965A vòng CAN tối đa 100 tủ. Card mạng chiếm 1 khe (không cắm Loop3/Loop4).
• Máy tính, BMS, bảng lặp: P-9935 + GSTGMC3.0 cho phòng điều khiển; P-9935ModBus cho BMS nhà máy; P-9945RP cho bảng lặp; GST-NRP00 cho chốt bảo vệ.
• In ngoài: P-9904 nối máy in kim EPSON LQ-590K khi cần in nhật ký khổ lớn.
• Thiết bị loop: DI-9102E, DI-9103E, DI-9204E, I-9403, DI-9301E, DC-9503E; cài địa chỉ bằng P-9910B.

Xem thêm hệ thống báo cháy tại Thietbi114.

Bài toán dòng loop và ắc quy khi lên 6 loop cho nhà máy

Ở nhà máy, số điểm trên mỗi loop thường thấp hơn 242 nhưng còi đèn địa chỉ và module điều khiển nhiều, nên dòng loop 300 mA chạm ngưỡng trước số địa chỉ. Kỹ thuật viên Thietbi114 tính dòng từng loop theo datasheet thiết bị (đầu báo vài chục µA, còi đèn I-9403 tính theo trạng thái báo động) và giữ dưới 80% của 300 mA; loop nào vượt thì tách bớt sang loop khác hoặc chèn module P-9903. Đó là lý do 6 loop hợp với nhà máy 1.000–1.200 điểm thay vì 4 loop dù 968 địa chỉ nghe như đủ.

Ắc quy: tủ cho phép 2 × 38 Ah — mức cao trong dòng tủ GST — vì dòng tĩnh 1,4 A cộng dòng loop 6 vòng và tải đầu ra. Dung lượng tính theo Chương 7 manual: (dòng tĩnh × giờ chờ + dòng báo động × phút báo động) × hệ số dự phòng; nội trở bình phải dưới 0,7 Ω nếu không tủ báo lỗi ắc quy dù bình còn tốt. Với xưởng có sẵn máy phát, có thể chọn bình nhỏ hơn nhưng vẫn phải qua phép tính này.

Cáp: xưởng rộng nên tuyến loop dễ vượt 1.000 m; đi cáp chống cháy ≥1,0 mm² theo vòng khép kín Class A (O+/O- đi, I+/I- về) và đặt module cách ly DC-9503E ở đầu mỗi xưởng để ngắn mạch một xưởng không kéo cả loop.

Sản phẩm liên quan: Ắc quy 12V-18Ah WP18-12SHR dùng cho tủ báo cháy · Ắc quy 12V-20Ah WP20-12N dùng cho tủ báo cháy.

Câu hỏi thường gặp

Bộ tủ 6 loop GST-IFP8 gồm mấy card loop?

3 card LCIFP8: 1 card lắp sẵn trong tủ gốc cộng 2 card thêm; mỗi card 2 loop, tổng 6 loop và 1.452 địa chỉ.

Tủ 6 loop có lên 8 loop được không?

Được. Còn 1 khe card loop, thêm 1 LCIFP8 nữa là 8 loop / 1.936 địa chỉ, kể cả khi tủ đã có card mạng.

Có tem kiểm định/lưu thông không?

Có. Tủ đạt EN 54-2, EN 54-4 và LPCB; Thietbi114 giao hàng kèm tem kiểm định/lưu thông theo quy định hiện hành.

Vì sao nhà máy 1.100 điểm nên chọn 6 loop thay vì 4 loop?

Vì dòng loop 300 mA và chiều dài 1.000 m thường chạm ngưỡng trước số địa chỉ 242 khi có nhiều còi đèn và mặt bằng rộng; 6 loop cho phép chia tải và chia tuyến cáp.

Tủ nối được BMS của nhà máy không?

Được qua card P-9935ModBus theo Modbus RTU; card mua riêng, BMS cần bảng ánh xạ địa chỉ do GST cung cấp.
