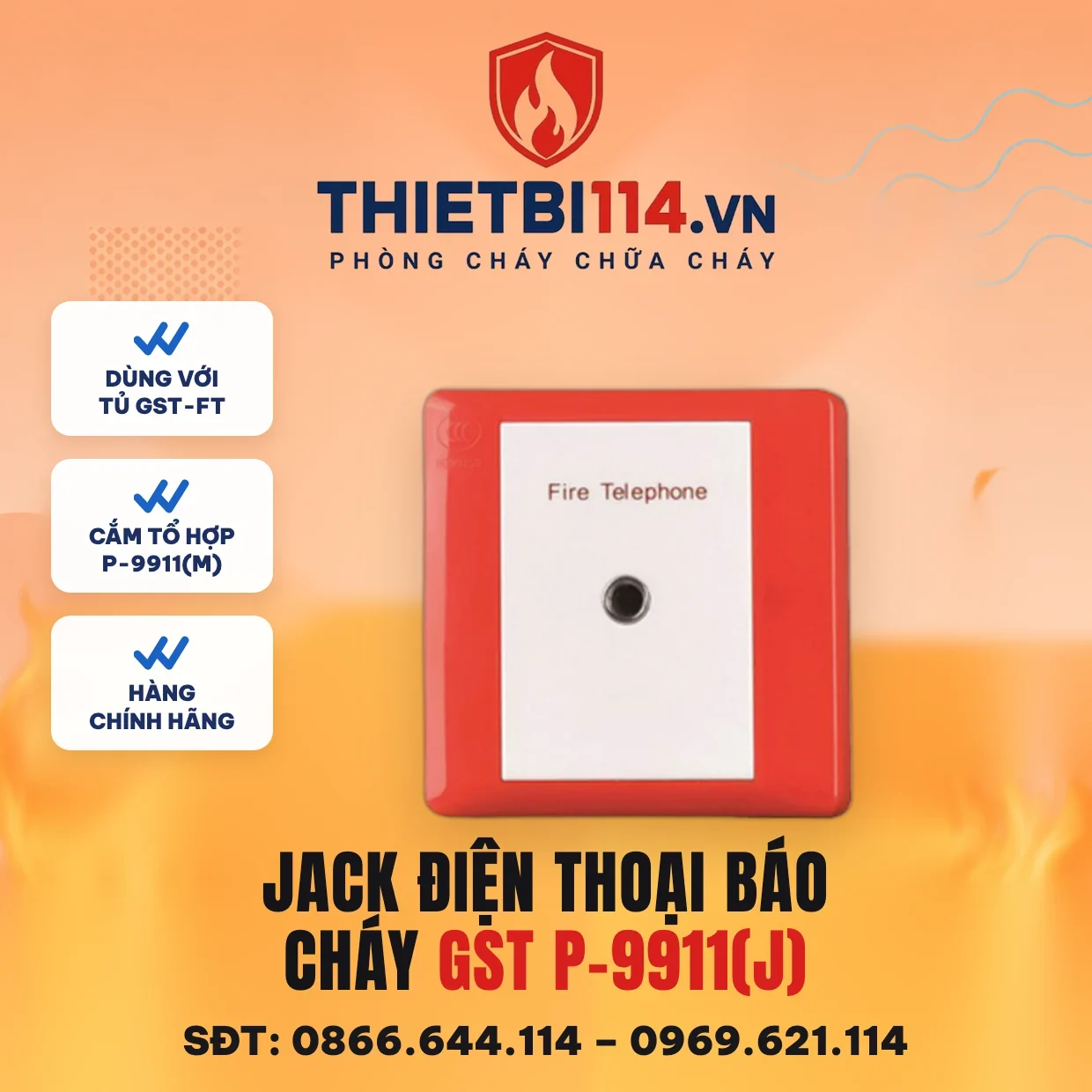

Jack cắm ống nghe trong hệ thống điện thoại báo cháy -P-9911(J) – GST

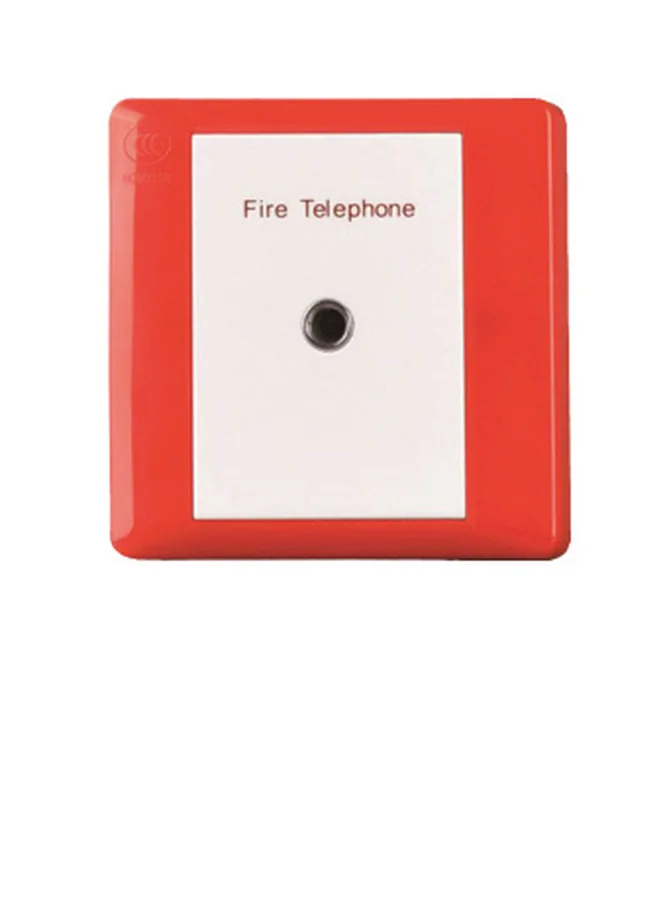

Jack điện thoại báo cháy P-9911(J) là ổ cắm gắn tường của hệ điện thoại chữa cháy GST. Người trực mang tổ hợp cầm tay P-9911(M) tới ổ gần nhất, cắm giắc 6 mm là nói chuyện được với tủ điện thoại GST-FT8WN hoặc GST-FT24N ở phòng trực. Ổ cắm là thiết bị thụ động, không cần đặt địa chỉ, đấu chung zone với tổ hợp cố định P-9911(F).

Hệ điện thoại chữa cháy đi cùng hệ báo cháy ở nhà cao tầng, bệnh viện, nhà máy rộng: khi cháy, điện thoại di động có thể mất sóng hoặc bận, đường thoại nội bộ riêng cho lực lượng chữa cháy vẫn nối được từ chiếu nghỉ cầu thang thoát nạn, phòng bơm, phòng máy phát về trung tâm chỉ huy. Sản phẩm này là phụ kiện của tủ điện thoại, tên hàng không ghi kiểm định nên Thietbi114 không khẳng định có tem riêng; giá 291.000đ một ổ. Thông số lấy từ datasheet/manual GST (gst.com.cn); điện áp và dòng hãng không công bố vì đây là thiết bị thụ động.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	P-9911(J) – Fire Telephone Jack
Loại thiết bị	Ổ cắm điện thoại chữa cháy, thụ động, không địa chỉ
Đường kính giắc	6 mm
Tổ hợp dùng kèm	Tổ hợp cầm tay P-9911(M)
Tủ tương thích	GST-FT8WN, GST-FT24N, GST-FT40N
Cấu hình zone	Cùng zone với tổ hợp cố định P-9911(F); tối đa 5 điểm nghe nói mỗi zone
Điện trở cuối zone	10 kΩ
Kích thước	85 × 85 × 12 mm
Khoảng lỗ bắt	60 mm (hộp âm tiêu chuẩn)
Độ cao lắp	Khoảng 1,5 m so với sàn hoàn thiện, nơi khô ráo
Nhiệt độ	-10 °C đến +50 °C
Độ ẩm	≤95 %, không ngưng tụ
Điện áp / dòng	Hãng không công bố (thiết bị thụ động)
Mã tài liệu	Datasheet DS30500143

Tòa nhà nào cần ổ cắm điện thoại chữa cháy

Ổ cắm hợp với công trình nhiều tầng hoặc mặt bằng rộng mà không cần tổ hợp cố định ở mọi điểm: mỗi chiếu nghỉ cầu thang thoát nạn một ổ, mỗi phòng kỹ thuật một ổ, còn tổ hợp cầm tay chỉ cần vài chiếc để ở phòng trực và trên xe đẩy của đội chữa cháy cơ sở. Cách bố trí này rẻ hơn nhiều so với đặt tổ hợp cố định P-9911(F) ở từng vị trí, mà vẫn bảo đảm điểm liên lạc cách nhau đều trên đường thoát nạn. Vị trí cụ thể do thiết kế PCCC quyết định; hãng chỉ yêu cầu nơi khô ráo, cao khoảng 1,5 m.

Zone của tủ GST-FT: 5 điểm, điện trở 10 kΩ

Mỗi zone của tủ điện thoại GST-FT chứa tối đa 5 điểm nghe nói, tính cả ổ cắm và tổ hợp cố định, cuối zone gắn điện trở 10 kΩ để tủ giám sát đứt dây. Tòa nhà 20 tầng, mỗi tầng một ổ ở cầu thang thì cần ít nhất 4 zone, tức tủ 8 kênh GST-FT8WN vừa đủ khi còn muốn thêm phòng bơm, phòng máy phát; trên 40 điểm cần GST-FT24N hoặc FT40N. Ổ cắm không có địa chỉ nên tủ hiển thị theo zone; muốn biết chính xác tầng nào đang gọi thì chia zone theo cụm tầng nhỏ hoặc dùng tổ hợp cố định. Sơ đồ đấu dây lấy theo manual của tủ GST-FT, ổ cắm lắp lên hộp âm tiêu chuẩn với khoảng lỗ 60 mm.

Ổ cắm hay tổ hợp cố định: cân nhắc vận hành

Ổ cắm mỏng 12 mm, không có gì để hỏng, không cần bảo vệ chống nghịch; đổi lại người dùng phải mang tổ hợp cầm tay theo, nên phù hợp lực lượng chữa cháy được huấn luyện. Tổ hợp cố định P-9911(F) cho phép bất kỳ ai nhấc máy gọi ngay, hợp với phòng bơm, phòng máy phát, nơi kỹ thuật viên trực thường xuyên. Thực tế nhiều công trình trộn cả hai trên cùng zone: tổ hợp cố định ở phòng kỹ thuật, ổ cắm dọc cầu thang. Khi nghiệm thu, cắm thử tổ hợp cầm tay tại từng ổ và gọi về tủ để xác nhận từng điểm.

Tương thích và phụ kiện đi kèm

• Tổ hợp cầm tay P-9911(M) (cắm vào ổ này); tổ hợp cố định P-9911(F) cùng zone.
• Tủ điện thoại chữa cháy GST-FT8WN 8 kênh, GST-FT24N 24 kênh; GST-FT40N chưa có trang sản phẩm.
• Đi cùng hệ báo cháy hệ thường GST104A, GST108A, GST116A và nút ấn DC-9204E trên cùng chiếu nghỉ.
• Danh mục hệ thống báo cháy, báo cháy có dây.

Câu hỏi thường gặp

Ổ cắm P-9911(J) có cần nguồn hay đặt địa chỉ không?

Không. Ổ cắm thụ động, không đặt địa chỉ; tủ GST-FT cấp nguồn và giám sát qua zone với điện trở cuối 10 kΩ.

Một zone nối được bao nhiêu ổ cắm?

Tối đa 5 điểm nghe nói mỗi zone, tính gộp ổ cắm và tổ hợp cố định P-9911(F).

Tổ hợp hãng khác cắm vào được không?

Giắc 6 mm là kích thước cơ khí; hãng chỉ công bố tương thích với tổ hợp cầm tay P-9911(M). Không nên dùng tổ hợp hãng khác.

Sản phẩm có tem kiểm định/lưu thông không?

Đây là phụ kiện của tủ điện thoại chữa cháy, không thuộc diện kiểm định riêng; hồ sơ nghiệm thu dựa vào tem của tủ GST-FT.

Lắp ngoài trời ở cầu thang hở được không?

Hãng yêu cầu nơi khô ráo; cầu thang hở mưa hắt cần hộp che hoặc chuyển vào vị trí có mái.
