Thiết bị liên lạc cầm tay -P-9911(M) – GST

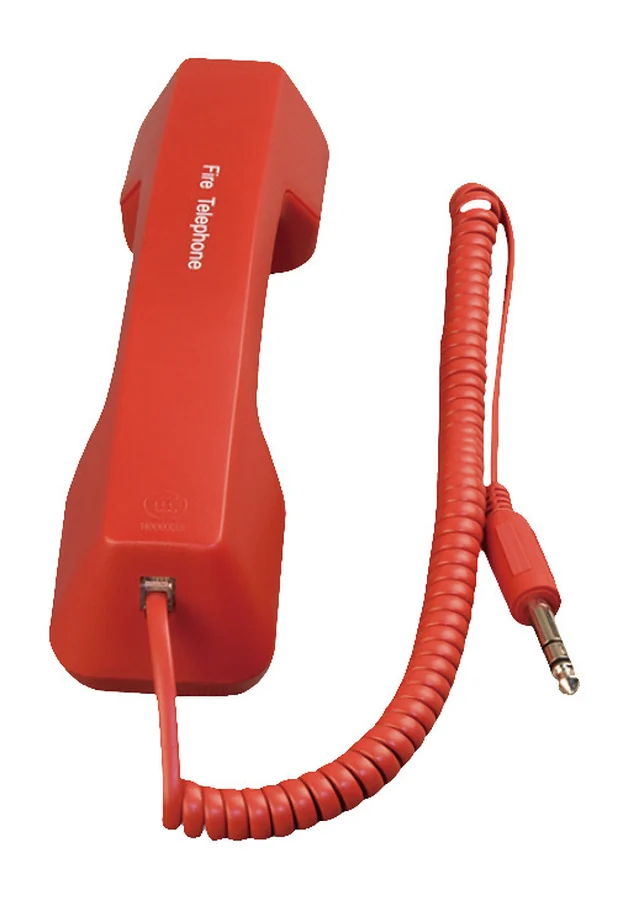

Tổ hợp điện thoại cầm tay P-9911(M) là ống nghe – nói di động trong hệ điện thoại chữa cháy GST, dành cho bảo vệ, đội PCCC cơ sở và lính cứu hoả khi vào toà nhà. Người dùng mang theo tổ hợp, tới ổ cắm P-9911(J) gần nhất, cắm phích 6 mm là tủ điện thoại ở phòng trực đổ chuông và hai bên nói chuyện trực tiếp qua đường dây riêng của hệ báo cháy, không qua tổng đài hay sóng di động. Không cần cài đặt hay cấp nguồn riêng.

Sản phẩm là phụ kiện của tủ GST-FT8WN và GST-FT24N, không thuộc nhóm thiết bị có tem kiểm định/lưu thông riêng. Thường mua theo số lượng chốt trực: mỗi ca bảo vệ 1–2 chiếc, đội chữa cháy cơ sở thêm 2–3 chiếc. Giá 401.000đ/chiếc.

Thông số lấy từ datasheet/manual GST (gst.com.cn), mã DS30500141; manual P-9911(M) bản 1.01 do nhà phân phối đăng lại.

Thông số kỹ thuật

Thông số	Giá trị
Model	P-9911(M) Fire Telephone Mobile Handset, DS30500141
Dải tần thoại	300–3.400 Hz
Chuông gọi	≥ 70 dB(A)
Méo tiếng	< 10 %
Dòng làm việc	17–31 mA, lấy từ tuyến zone của tủ
Phích cắm	Đường kính 6 mm, cắm vào ổ P-9911(J)
Cài đặt	Không cần; cắm là dùng
Tủ tương thích	GST-FT8WN, GST-FT24N, GST-FT40N
Vật liệu, màu	ABS, đỏ
Nhiệt độ làm việc	−10 °C đến +50 °C
Độ ẩm	≤ 95 %, không ngưng tụ
Kích thước	210 × 50 × 50 mm
Khối lượng	≈ 250 g

Tổ hợp cầm tay làm việc thế nào trong ca trực

Ổ cắm P-9911(J) được đấu song song trên zone của tủ điện thoại, tối đa 5 điểm mỗi zone, cuối zone có điện trở 10 kΩ. Khi P-9911(M) cắm vào, mạch tổ hợp khép kín và ăn dòng 17–31 mA từ tuyến; tủ nhận biết, đổ chuông, sáng đèn zone tương ứng. Nhấc máy mà không được gọi trước thì chính hành động cắm đã là lời gọi lên tủ; nếu tủ chính không trả lời trong 12 giây, cuộc gọi tự chuyển sang tủ khác trong mạng (với hệ nối mạng). Chuông trên tổ hợp đạt từ 70 dB(A) nên nghe được trong buồng thang có còi báo cháy.

Ưu điểm so với tổ hợp cố định là một chiếc đi được nhiều điểm: bảo vệ tuần tra tầng chỉ cần mang tổ hợp, ổ cắm gắn sẵn trên tường rẻ và không có bộ phận hỏng. Nhược điểm: phải có người mang theo, nên hành lang thoát nạn công cộng vẫn cần tổ hợp cố định P-9911(F) để người lạ cũng gọi được.

Bố trí ổ cắm cho tổ hợp cầm tay

• Cạnh mỗi tủ báo cháy tầng, phòng bơm, phòng máy phát: nơi kỹ thuật viên hay đứng khi xử lý sự cố.
• Sảnh thang máy chữa cháy và chiếu nghỉ thang bộ theo mỗi 2–3 tầng, xen kẽ với tổ hợp cố định.
• Chốt bảo vệ cổng và bãi xe hầm: bảo vệ cắm tổ hợp gọi lên phòng trực khi bộ đàm nhiễu.
• Khoảng cách giữa hai ổ nên để người mang tổ hợp đi không quá một tầng là gặp ổ tiếp theo.

Mỗi zone gộp cả ổ cắm và tổ hợp cố định không quá 5 điểm; công trình lớn hơn dùng tủ 24 zone GST-FT24N hoặc nối mạng nhiều tủ.

Thử và bảo quản

Sau lắp, cắm tổ hợp lần lượt vào từng ổ, đối chiếu số zone hiện trên tủ với sơ đồ để phát hiện đấu nhầm zone. Tổ hợp cất trong tủ trực, tránh để rơi từ độ cao vì vỏ ABS chỉ chịu va chạm thông thường; dây xoắn và phích 6 mm là hai chỗ hay hỏng sau nhiều năm, thay được mà không đụng vào tủ trung tâm.

Tương thích và phụ kiện đi kèm

• Ổ cắm P-9911(J) – bắt buộc, đấu trên zone của tủ điện thoại.
• Tủ điện thoại GST-FT8WN 8 zone hoặc GST-FT24N 24 zone.
• Cùng zone với tổ hợp cố định P-9911(F), tổng không quá 5 điểm/zone.
• Nguồn cho tủ: PSU24-5; xem thêm hệ thống báo cháy.

Câu hỏi thường gặp

P-9911(M) có cần pin không?

Không. Tổ hợp lấy dòng 17–31 mA từ tuyến zone của tủ điện thoại khi cắm vào ổ P-9911(J).

Cắm vào ổ của hãng khác được không?

Chỉ dùng với ổ P-9911(J) và tủ GST-FT8WN/FT24N/FT40N. Phích 6 mm có thể vừa cơ khí với ổ khác nhưng tín hiệu không tương thích.

Một tủ điện thoại dùng được bao nhiêu tổ hợp cầm tay?

Không giới hạn số tổ hợp mang theo; giới hạn nằm ở số ổ cắm: tối đa 5 điểm (ổ + tổ hợp cố định) mỗi zone.

Sản phẩm có tem kiểm định/lưu thông không?

P-9911(M) là phụ kiện của tủ điện thoại chữa cháy, Thietbi114 không khẳng định có tem riêng; giao kèm datasheet hãng.

Nên mua tổ hợp cầm tay hay tổ hợp cố định?

Cả hai bổ sung cho nhau: tổ hợp cố định P-9911(F) cho người thoát nạn ở lối thoát, tổ hợp cầm tay cho bảo vệ và đội chữa cháy cơ sở di chuyển nhiều điểm bằng ổ P-9911(J).
