Đèn hiển thị xả khí C-9318 – GST có kiểm định/lưu thông

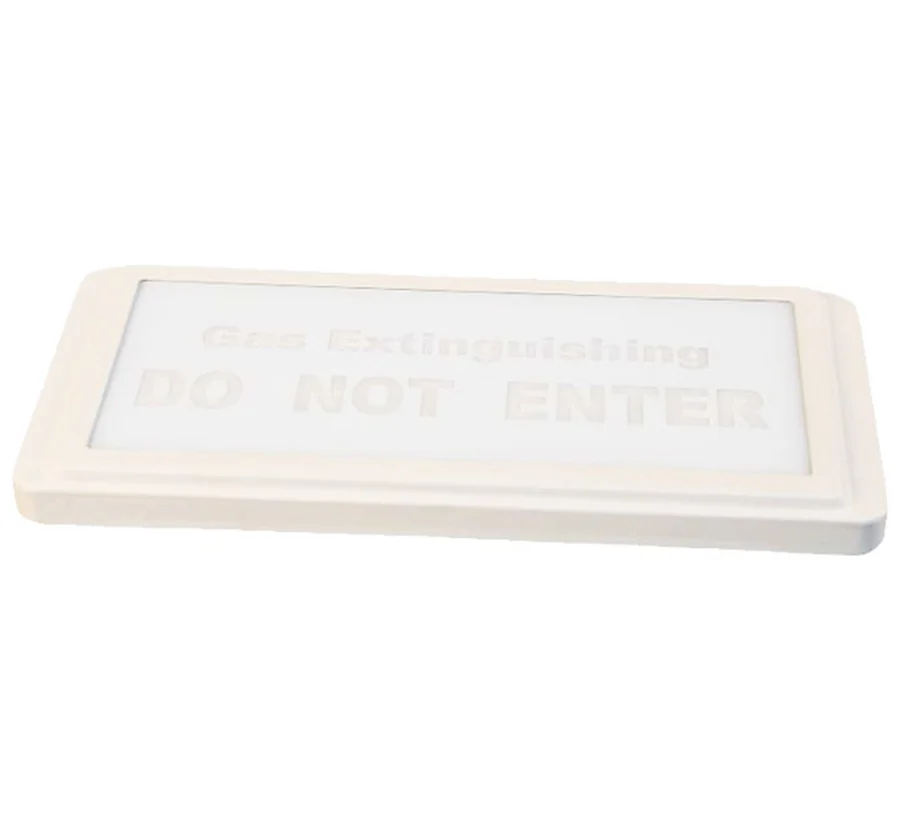

Đèn cảnh báo xả khí C-9318 là biển đèn LED đỏ của GST lắp phía trên cửa vào khu vực được bảo vệ bằng hệ chữa cháy khí (FM-200, CO2, IG-541, Novec). Khi tủ điều khiển xả khí như GST301, GST303, GST306 ra lệnh xả, đèn chớp 1,4 Hz với dòng chữ Gas Extinguishing DO NOT ENTER để chặn người bước vào phòng đang xả khí. Đây là thiết bị hệ thường không địa chỉ, đấu 2 dây phân cực vào ngõ R/GND của tủ xả khí.

Ai cần C-9318: nhà thầu thi công phòng server, kho lưu trữ, phòng máy biến áp, phòng máy phát dùng chữa cháy khí; chủ đầu tư cần đèn báo xả khí đúng model trong danh mục tương thích của tủ GST301. Giá tại Thietbi114 là 1.624.500đ, có tem kiểm định/lưu thông. Thông số lấy từ datasheet/manual GST (gst.com.cn); ảnh hãng không công bố trên site mới.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	C-9318 – Gas Extinguishing Warning Indicator
Nội dung mặt đèn	Gas Extinguishing DO NOT ENTER, nền LED đỏ
Điện áp	24 VDC (20–28 VDC)
Dòng báo động	<50 mA
Tần số chớp	1,4 Hz ± 20 %
Đấu dây	2 dây phân cực: XT1 đỏ = + (R của tủ), XT2 đen = − (GND); cáp ≥1,0 mm²
Điện trở cuối tuyến	4,7 kΩ ở đèn cuối chuỗi; bỏ khi chạy độc lập bằng 24 VDC
Tủ tương thích	GST301, GST303, GST306 (đầu R/GND)
Nhiệt độ	-10 °C đến +55 °C (manual); datasheet ghi -10 đến +50 °C
Độ ẩm	≤95 %, không ngưng tụ
Cấp bảo vệ	IP42
Vật liệu	Vỏ sắt sơn trắng, mặt plexiglass
Kích thước	348 × 159 × 29 mm
Khoảng lỗ bắt	260 mm
Khối lượng	≈990 g
Mã tài liệu	Datasheet DS10105070 / order code 2345070

Đấu chuỗi nhiều đèn trên một ngõ R/GND và tính dòng

Một phòng bảo vệ thường có hơn một cửa; các đèn C-9318 đấu song song trên cùng cặp dây từ đầu R (+) và GND (−) của tủ xả khí, XT1 đỏ về R, XT2 đen về GND, đúng cực vì đèn phân cực. Điện trở 4,7 kΩ chỉ gắn ở đèn cuối chuỗi để tủ giám sát đứt dây. Mỗi đèn ăn dưới 50 mA khi chớp; phòng có 4 cửa cần 4 đèn, tổng dưới 200 mA, đối chiếu với giới hạn ngõ ra R của tủ trong manual GST301 trước khi thêm đèn. Cáp ≥1,0 mm², luồn vào hộp đấu nối trong thân đèn.

Chạy độc lập bằng 24 VDC khi không có tủ GST

Hệ chữa cháy khí dùng tủ hãng khác vẫn dùng được C-9318: cấp thẳng 24 VDC vào XT1/XT2 từ rơ-le xả khí của tủ đó và tháo điện trở 4,7 kΩ, đèn sẽ chớp khi có điện. Khi đó tủ ngoài không giám sát được tuyến đèn, nên đưa vào danh sách kiểm tra chức năng định kỳ của hệ khí theo quy trình của đơn vị vận hành. Dải điện áp 20–28 VDC đủ rộng cho ắc quy dự phòng.

Vỏ sắt 990 g, biển tiếng Anh: hai việc phải tính khi thi công

Đèn dài 348 mm, nặng gần 1 kg, khoảng lỗ bắt 260 mm; phải bắt vào tường gạch hoặc khung cứng bằng nở phù hợp, không treo lên vách thạch cao mỏng bằng vít gỗ. Vị trí đúng là phía trên cửa vào khu vực bảo vệ, phía ngoài phòng, tầm nhìn không bị cửa mở che. Mặt đèn in tiếng Anh; công trình Việt Nam thường cần thêm biển phụ tiếng Việt cảnh báo khu vực xả khí, cấm vào, lắp cạnh đèn để người vận hành không chuyên hiểu ngay. Dải nhiệt độ manual ghi tới +55 °C, datasheet ghi +50 °C; đặt ngoài phòng máy có điều hòa thì cả hai mức đều dư.

Tương thích và phụ kiện đi kèm

• Tủ điều khiển xả khí GST301 (2+1 zone); GST303, GST306 chưa có trang sản phẩm.
• Nút nhấn xả khí và dừng xả cùng hệ: C-9317; còi đèn cảnh báo trong phòng: C-9401N.
• Đầu báo cho 2 zone tự động của tủ xả khí: DC-9102E, DC-9103E.
• Nguồn 24 VDC khi chạy độc lập: PSU24-5. Danh mục đèn báo cháy.

Câu hỏi thường gặp

C-9318 có sáng liên tục hay chỉ chớp?

Khi được cấp điện từ ngõ R của tủ, đèn chớp 1,4 Hz ± 20 %; hãng không công bố chế độ sáng liên tục.

Một ngõ R của GST301 nối được bao nhiêu đèn?

Đèn không giới hạn số lượng; giới hạn là dòng ngõ ra R của tủ. Mỗi đèn dưới 50 mA, cộng lại rồi đối chiếu manual tủ.

Dùng với tủ xả khí hãng khác được không?

Được ở chế độ độc lập: cấp 24 VDC vào XT1/XT2 qua rơ-le xả của tủ đó và tháo điện trở 4,7 kΩ; tủ ngoài sẽ không giám sát tuyến đèn.

Có phiên bản chữ tiếng Việt không?

Hãng chỉ công bố mặt đèn Gas Extinguishing DO NOT ENTER. Công trình cần tiếng Việt thường lắp thêm biển phụ cạnh đèn.

Sản phẩm có tem kiểm định/lưu thông không?

Có. C-9318 tại Thietbi114 kèm tem kiểm định/lưu thông theo lô hàng.
