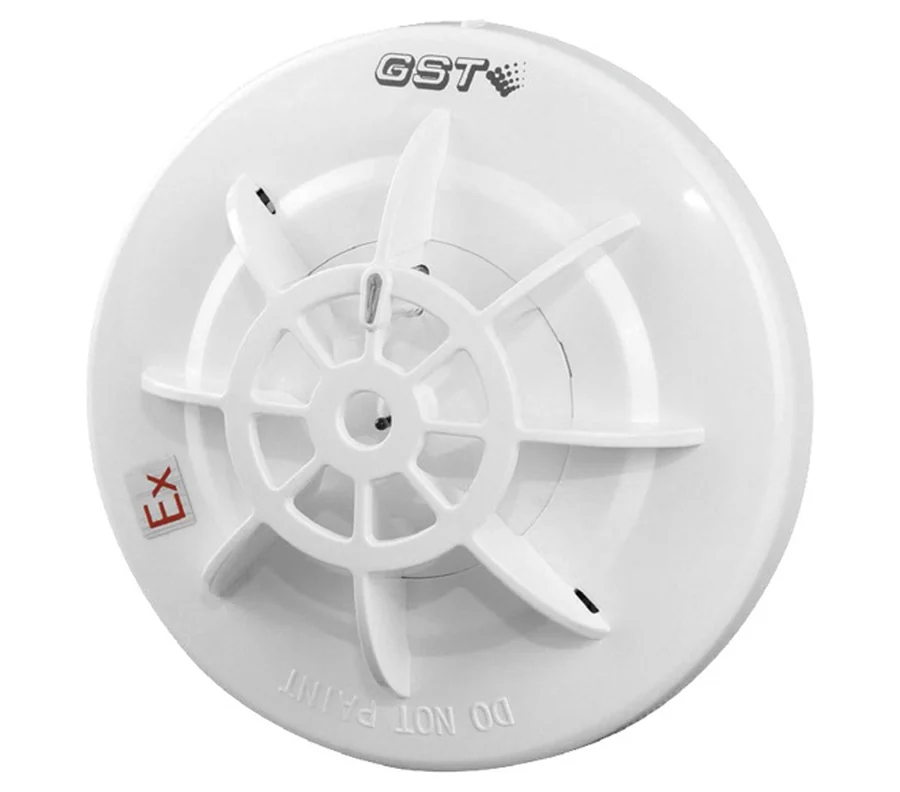

Đầu báo nhiệt chống nổ DC-9103(IS) – GST có kiểm định/lưu thông

Đầu báo nhiệt chống nổ DC-9103(IS) là đầu báo nhiệt gia tăng kết hợp nhiệt cố định hệ thường, loại an toàn tia lửa của GST, dùng cho Zone 1 và Zone 2 ở nhà máy hóa chất, kho dung môi, khoang máy tàu, khu vực nạp gas. Không có địa chỉ; đầu báo nối chuỗi trên mạch an toàn tia lửa qua giao diện I-9332 đặt ở vùng an toàn, rồi I-9332 đưa tín hiệu về zone của tủ hệ thường GST104A, GST108A, GST116A hoặc module giám sát của hệ địa chỉ.

Điểm khác biệt với bản khói DC-9102(IS) là cách chọn cấp nhiệt: A1R cho môi trường thường và BS cho nơi nóng tới 65 °C, đặt bằng bộ lập trình tại chỗ. Giá tại Thietbi114 là 1.860.000đ, có tem kiểm định/lưu thông. Thông số lấy từ datasheet/manual GST (gst.com.cn) theo bản manual do nhà phân phối đăng lại, vì trang hãng cho model này hiện không còn truy cập được; ảnh và tiêu chuẩn EN hãng không công bố.

Thông số kỹ thuật

Hạng mục	Giá trị
Model	DC-9103(IS) – đầu báo nhiệt gia tăng + cố định, an toàn tia lửa
Vùng sử dụng / dấu phòng nổ	Zone 1, Zone 2 / Ex ib IIC T6 Gb
Chứng nhận phòng nổ	CE12.2146 (manual); một số đại lý ghi CE17.2124
Điện áp	16–28 VDC
Dòng tĩnh	≤60 µA
Dòng báo động	10–30 mA (phụ thuộc hạn dòng của tủ; không cấp 24 VDC trực tiếp)
Ripple tối đa	4 V đỉnh-đỉnh
Cấp nhiệt	A1R (mặc định), BS – đặt bằng bộ lập trình
Nhiệt độ môi trường theo cấp	A1R: điển hình 25 °C, dải -10 đến +50 °C; BS: điển hình 40 °C, dải -10 đến +65 °C
Tham số barrier (qua I-9332)	Uo = 28 V, Io = 93 mA, Co = 0,083 µF, Lo = 4 mH, Um = 250 V
Reset	Ngắt nguồn tức thời ≥5 s, điện áp ≤2,5 VDC
Thời gian khởi động	≤10 s
Độ ẩm	≤95 %, không ngưng tụ
Cấp bảo vệ	IP33
Vật liệu	ABS, điện trở bề mặt ≤10^9 Ω
Kích thước (có đế) / khoảng lỗ bắt	Ø100 mm × 53,3 mm / 45–75 mm
Khối lượng	≈130 g

A1R hay BS: chọn theo nhiệt độ nền của khu vực

Cấp A1R (mặc định) hợp với nơi nhiệt độ làm việc điển hình 25 °C, dải -10 đến +50 °C, tức phần lớn kho hóa chất có mái che, phòng bơm. Cấp BS dành cho nơi nền nóng, điển hình 40 °C và chịu tới +65 °C như khoang máy tàu, khu vực gần lò gia nhiệt, mái tôn phơi nắng. Chọn A1R cho nơi nóng sẽ báo giả mỗi trưa hè; chọn BS cho nơi mát sẽ phản ứng chậm. Chữ R trong A1R nghĩa là có thành phần gia tăng: nhiệt tăng nhanh cũng kích, không chờ tới ngưỡng cố định; chữ S trong BS nghĩa là chỉ nhiệt cố định, hợp nơi nhiệt dao động mạnh theo quy trình sản xuất. Cấp nhiệt đặt bằng bộ lập trình tại chỗ, kiểm tra lại sau khi lắp vì hàng xuất xưởng ở A1R.

Vì sao vùng nổ hay chọn đầu nhiệt thay đầu khói

Kho dung môi, buồng sơn, khu vực nạp gas thường có hơi hữu cơ, bụi sơn, sương dầu; đầu khói quang nhìn thấy các hạt này như khói và báo giả. Đầu nhiệt chỉ phản ứng với nhiệt nên là lựa chọn mặc định cho những nơi đó, còn đầu khói DC-9102(IS) dành cho phòng điều khiển, hành lang trong cùng vùng Zone. Cả hai nối chung một mạch I-9332 với nút ấn DC-9202(IS), tối đa 10 thiết bị phòng nổ mỗi mạch, điện trở cuối tuyến 4,7 kΩ. Mỗi đầu ăn ≤60 µA khi chờ và 10–30 mA khi báo động do tủ hạn dòng.

Hai số chứng chỉ và tham số Um = 250 V

Manual ghi chứng chỉ phòng nổ CE12.2146, một số đại lý ghi CE17.2124; đây là hai lần cấp ở hai thời điểm, hồ sơ nghiệm thu dùng số in trên chứng chỉ đi kèm lô hàng. Tham số Um = 250 V là điện áp lớn nhất được phép xuất hiện ở phía không an toàn của barrier mà không phá hỏng tính an toàn tia lửa; điều này cho phép I-9332 dùng với tủ nguồn 220 VAC thông thường. Quy tắc đấu vẫn như mọi thiết bị IS của GST: barrier tiếp đất ≤1 Ω, cáp tổng điện dung ≤0,083 µF và điện cảm ≤4,1 mH, dây vùng an toàn và vùng nguy hiểm cách nhau ≥50 mm, không thay linh kiện khi sửa chữa.

Tương thích và phụ kiện đi kèm

• Giao diện I-9332 và đế DB-01(IS): đặt riêng, chưa có trang sản phẩm trên web.
• Cùng mạch với đầu báo khói chống nổ DC-9102(IS), nút ấn chống nổ DC-9202(IS); cảnh báo bằng còi đèn chống nổ DC-9403(IS).
• Tủ hệ thường GST104A, GST108A, GST116A; hệ địa chỉ qua module DI-9319E.
• Bản thường không phòng nổ với 3 cấp nhiệt: DC-9103E. Danh mục đầu báo nhiệt.

Sản phẩm liên quan: Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-200 · Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300.

Câu hỏi thường gặp

DC-9103(IS) có cấp A2S như DC-9103E không?

Không. Manual bản (IS) chỉ nêu hai cấp A1R và BS. Cần A2S thì dùng bản thường DC-9103E ở khu vực không yêu cầu phòng nổ.

Nhiệt độ tác động cụ thể của A1R và BS là bao nhiêu?

Manual bản (IS) chỉ cho nhiệt độ môi trường điển hình và dải làm việc (A1R 25 °C, tới 50 °C; BS 40 °C, tới 65 °C), không ghi ngưỡng tác động bằng số; hãng không công bố thêm.

Đầu báo có tự thử được như bản khói không?

Đầu báo có LED 360° và tự chẩn đoán; thử bằng dụng cụ thử nhiệt theo hướng dẫn hãng, sau đó ngắt nguồn ≥5 s để reset.

Có dùng chung I-9332 với đầu khói DC-9102(IS) không?

Được. Một mạch I-9332 trộn tối đa 10 thiết bị phòng nổ gồm đầu nhiệt, đầu khói và nút ấn (IS), cuối tuyến gắn 4,7 kΩ.

Sản phẩm có tem kiểm định/lưu thông không?

Có. DC-9103(IS) tại Thietbi114 kèm tem kiểm định/lưu thông cùng chứng chỉ phòng nổ theo lô.
